TECWERK Wendeschneidplatte XPHT160408F-AL N20 Bearb.Alu.

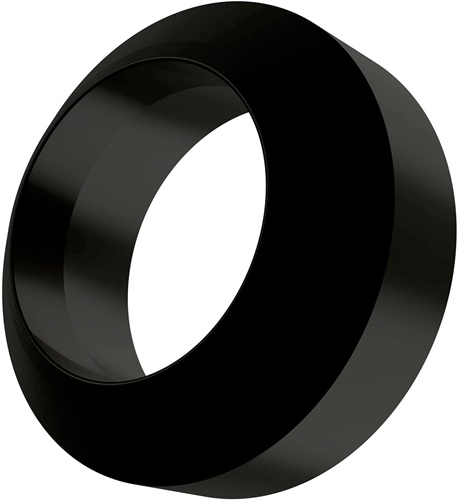

Scarfing Ringe mit einem Außendurchmesser von 50mm · einem Innendurchmesser von 35mm · 15mm dick und einen Arbeitsradius von 39.5mm für Rohrdurchmesser von 125 bis 140mm · T9335 MT-CVD beschichtetes funktionelles WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P45 und M15-M40 zum entgraten der Innenseite von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 135,26g · Dicke Wendeschneidplatte - Metrisch: 15mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PSR · Innenkreisdurchmesser - Metrisch: 50mm · Maximaler Rohrinnendurchmesser - Metrisch: 140mm · Minimaler Rohrinnendurchmesser - Metrisch: 125mm · Nettogewicht: 130g · Profilradius - Metrisch: 39,5mm · Trägerwerkzeugdurchmesser - Metrisch: 35mm · Wendeplattendurchmesser - Metrisch: 50mm

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 19.05mm · 8.15mm dick und einen Arbeitsradius von 15mm für Rohrdurchmesser von 17 bis 22mm · 6640 MT-CVD beschichtetes WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P40 und M20-M35 zum entgraten von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 24,983g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 19-R · Innenkreisdurchmesser - Metrisch: 19,05mm · Maximaler Rohraußendurchmesser - Metrisch: 27mm · Minimaler Rohraußendurchmesser - Metrisch: 20mm · Nettogewicht: 24,983g · Profilradius - Metrisch: 15mm · Schneidkantenlänge - Metrisch: 19,05mm · Spannbohrungsdurchmesser - Metrisch: 7,95mm

Fräswendeschneidplatte RT-13/050-06-ALC22-R Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 3,737g · Fräserdesign: RDMT 12PR · Nettogewicht: 3,737g · Spanbrecher Herstellerbezeichnung: 61

Doppelseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 14.0 to maximum 18.5mm mit facettierter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Scheibenfräsern S90CN(XN) Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 5,4mm · Bruttogewicht: 5,689g · Eckfasenlänge - Metrisch: 0,5mm · Formcode Wendeschneidplatte: C - rhombischer 80° eingeschlossener Winkel · Fräserdesign: CNHQ · Innenkreisdurchmesser - Metrisch: 10mm · Nettogewicht: 5,689g · Schneidkantenlänge - Metrisch: 10mm · Spannbohrungsdurchmesser - Metrisch: 4,7mm

Einseitige Fräswendeschneidplatte SDMX 1205 · Viereckig für eine maximale Schnitttiefe von 12.0mm · mit 0.8mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und M Geometrie mit verrundeter Schneidkante · M8345 PVD Beshcichtung WC-Co Substrat in den ISO-Gruppen M30 -M40 und S20 -S30 zum bearbeiten von nichtrostenden Stahl und Superlegierungen mit Eckfräsern mit langer Schneide J(T)-CSD12X Weitere technische Eigenschaften: · Schnitttiefe max.: 12mm · Schnitttiefe min.: 1mm · Art der Beschichtung: PVD · Bruttogewicht: 10,6g · Dicke Wendeschneidplatte - Metrisch: 5,56mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SDMX 12 · Gesamtdicke Wendeschneidplatte - Metrisch: 6,35mm · Innenkreisdurchmesser - Metrisch: 12,7mm · Nettogewicht: 9,53g · Schneidkantenlänge - Metrisch: 12,7mm · Spanbrecher Herstellerbezeichnung: M

Doppelseitige Fräswendeschneidplatte HNEF 090508E mit Spanbrecher · Hektagonal für eine maximale Schnitttiefe von 4.0mm · mit 0.8mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-E und M Geometrie mit verrundeter Schneidkante · M5315 MT-CVD Beschichtung WC-Co Substrat in der ISO-Gruppe K05 -K25 zum bearbeiten von Gusseisen mit Planfräsern CHN09 Weitere technische Eigenschaften: · Schnitttiefe max.: 4mm · Schnitttiefe min.: 1mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 17,848g · Dicke Wendeschneidplatte - Metrisch: 5,64mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: H - sechseckig · Fräserdesign: HNEF 09 · Innenkreisdurchmesser - Metrisch: 16,2mm · Nettogewicht: 17,848g · Schneidkantenlänge - Metrisch: 9,4mm · Spanbrecher Herstellerbezeichnung: M

Einseitige Fräswendeschneidplatte CCMX 08T3 · 80° Rhombisch für einen T-Nutenfräsen von 32mm · mit 0.8mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und TS1 Geometrie mit verrundeter und facettierter Schneidkante · M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und K20 -K40 zum bearbeiten von Stahl und Gusseisen mit T-Nutenfräsern F-SCC Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 3,81g · Dicke Wendeschneidplatte - Metrisch: 4,4mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: C - rhombischer 80° eingeschlossener Winkel · Fräserdesign: CCMX · Innenkreisdurchmesser - Metrisch: 8,03mm · Nettogewicht: 2,687g · Schneidkantenlänge - Metrisch: 8,1mm · Spanbrecher Herstellerbezeichnung: TS1 · Spannbohrungsdurchmesser - Metrisch: 3,5mm

Einseitige Fräswendeschneidplatte ADMX 0702 · 85° Parallelogram für eine maximale Schnitttiefe von 5.0mm · mit 0.8mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und F Geometrie mit verrundeter und facettierter Schneidkante · M8310 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P01 -P10 zum bearbeiten von Stahl mit Eckfräsern SAD07D Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 4,482mm · Bruttogewicht: 0,595g · Dicke Wendeschneidplatte - Metrisch: 2,48mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: A - Parallelogramm 85° eingeschlossener Winkel · Fräserdesign: ADMX 07 · Nettogewicht: 0,595g · Schneidkantenlänge - Metrisch: 6,95mm · Spanbrecher Herstellerbezeichnung: F · Spannbohrungsdurchmesser - Metrisch: 2,2mm

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 30.12mm · 7.94mm Dick für 1.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PM · im Substrat T9226 · MT-CVD beschichtet funktionell abgestuftes WC-Co-Carbid im ISO-Bereich P15 -P35 · zum Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 1,5mm · Schnitttiefe min.: 0,3mm · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 12mm · Bruttogewicht: 35,119g · Dicke Wendeschneidplatte - Metrisch: 7,54mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNGF 30 · Hauptschneidenwinkel: 20Grad · Minimale Einstechtiefe - Metrisch: 0,5mm · Nettogewicht: 35,119g · Planschneidenbreite - Metrisch: 13mm · Schneidkantenlänge - Metrisch: 30,12mm · Spanbrecher Herstellerbezeichnung: PM

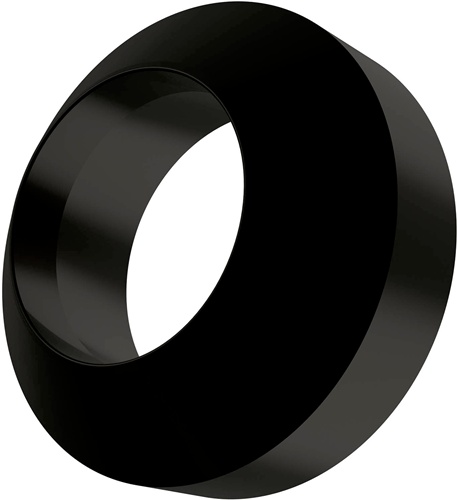

Scarfing Ringe mit einem Außendurchmesser von 22mm · einem Innendurchmesser von 11mm · 10mm dick und einen Arbeitsradius von 12.5mm für Rohrdurchmesser von 30 bis 34mm · T9335 MT-CVD beschichtetes funktionelles WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P45 und M15-M40 zum entgraten der Innenseite von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 23,037g · Dicke Wendeschneidplatte - Metrisch: 10mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PSR · Maximaler Rohrinnendurchmesser - Metrisch: 34mm · Minimaler Rohrinnendurchmesser - Metrisch: 30mm · Nettogewicht: 23,037g · Profilradius - Metrisch: 12,5mm · Trägerwerkzeugdurchmesser - Metrisch: 11mm · Wendeplattendurchmesser - Metrisch: 22mm

Doppelseitige Fräswendeschneidplatte PNMU 1308 mit Spanbrecher · Pentagonal für eine maximale Schnitttiefe von 10.0mm · mit eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und M Geometrie mit verrundeter und facettierter Schneidkante · M9340 MT-CVD Beschichtung WC-Co Substrat in der ISO-Gruppe P35 -P50 zum bearbeiten von Stahl mit Planfräsern SPN13 Weitere technische Eigenschaften: · Schnitttiefe max.: 10mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 48,44g · Dicke Wendeschneidplatte - Metrisch: 7,94mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PNMU 13 · Innenkreisdurchmesser - Metrisch: 24,4mm · Nettogewicht: 41,788g · Planschneidenbreite - Metrisch: 3mm · Schneidkantenlänge - Metrisch: 13mm · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 10mm

für einen sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 8,7mm · d: 12,7mm · r: 0,8mm · Schnitttiefe max.: 5 mm in Stahl / 5 mm in Rostfrei / - mm in Guss / 5 mm in NE-Metalle / 4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,22 mm/U in Rostfrei / - mm/U in Guss / 0,2 mm/U in NE-Metalle / 0,22 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,5 mm/U in Stahl / 0,45 mm/U in Rostfrei / - mm/U in Guss / 0,6 mm/U in NE-Metalle / 0,35 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 155 m/min in Stahl / 85 m/min in Rostfrei / - m/min in Guss / 215 m/min in NE-Metalle / 25 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 260 m/min in Stahl / 140 m/min in Rostfrei / - m/min in Guss / 840 m/min in NE-Metalle / 65 m/min in Superlegierungen / - m/min in gehärtete Stähle

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 5,16mm · s: 6,35mm · l: 15,5mm · d: 12,7mm · r: 0,8mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 4,5 mm in Stahl / - mm in Rostfrei / 4,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / - mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,15 mm/U in Stahl / - mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,4 mm/U in Stahl / - mm/U in Rostfrei / 0,4 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 140 m/min in Stahl / - m/min in Rostfrei / 130 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 235 m/min in Stahl / - m/min in Rostfrei / 220 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Einseitige Fräswendeschneidplatte ADMX 0702 · 85° Parallelogram für eine maximale Schnitttiefe von 5.0mm · mit 0.8mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und M Geometrie mit verrundeter und facettierter Schneidkante · M8310 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P01 -P10 zum bearbeiten von Stahl mit Eckfräsern SAD07D Weitere technische Eigenschaften: · Schnitttiefe max.: 5mm · Schnitttiefe min.: 0,1mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 4,482mm · Bruttogewicht: 1,76g · Dicke Wendeschneidplatte - Metrisch: 2,48mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: A - Parallelogramm 85° eingeschlossener Winkel · Fräserdesign: ADMX 07 · Nettogewicht: 0,608g · Schneidkantenlänge - Metrisch: 6,95mm · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 2,2mm

Weitere technische Eigenschaften: · Bruttogewicht: 266g · Fräserdesign: VDI-RS-E2 · Nettogewicht: 265g · Schafthöhe - Metrisch: 56mm

Spanformer-Geometrie R = zur Schruppbearbeitung Weitere technische Eigenschaften: · d1: 4,5mm · s: 5,67mm · l: 17mm · d: 9,44mm · r: 0,8mm · Anwendungsbereich: Bearbeitung Schrupp · Schnitttiefe max.: 13 mm in Stahl / 9,8 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 7,8 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1 mm in Stahl / 1 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 1 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,35 mm/U in Stahl / 0,26 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,21 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 175 m/min in Stahl / 105 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 35 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 245 m/min in Stahl / 145 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 70 m/min in Superlegierungen / - m/min in gehärtete Stähle

zum Innengewindedrehen · TiAlN-beschichtet Weitere technische Eigenschaften: · x: 1,2mm · s: 3,47mm · l: 16,5mm · d: 9,525mm · Anwendungsbereich: Innendrehen · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 105 m/min in Stahl / 60 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 150 m/min in Stahl / 90 m/min in Rostfrei / 125 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Einseitige Fräswendeschneidplatte ADMX 0702 · 85° Parallelogram für eine maximale Schnitttiefe von 5.0mm · mit 0.2mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und M Geometrie mit verrundeter und facettierter Schneidkante · M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P20 -P40 zum bearbeiten von Stahl mit Eckfräsern SAD07D Weitere technische Eigenschaften: · Schnitttiefe max.: 5mm · Schnitttiefe min.: 0,1mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 4,482mm · Bruttogewicht: 0,605g · Dicke Wendeschneidplatte - Metrisch: 2,48mm · Eckenradius - Metrisch: 0,2mm · Formcode Wendeschneidplatte: A - Parallelogramm 85° eingeschlossener Winkel · Fräserdesign: ADMX 07 · Nettogewicht: 0,605g · Schneidkantenlänge - Metrisch: 6,95mm · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 2,2mm

Scarfing Ringe mit einem Außendurchmesser von 13mm · einem Innendurchmesser von 9mm · 5mm dick und einen Arbeitsradius von 9.1mm für Rohrdurchmesser von 24 bis 26mm · T9335 MT-CVD beschichtetes funktionelles WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P45 und M15-M40 zum entgraten der Innenseite von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 4,018g · Dicke Wendeschneidplatte - Metrisch: 5mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PSR · Innenkreisdurchmesser - Metrisch: 13mm · Maximaler Rohrinnendurchmesser - Metrisch: 26mm · Minimaler Rohrinnendurchmesser - Metrisch: 24mm · Nettogewicht: 4,018g · Profilradius - Metrisch: 9,1mm · Trägerwerkzeugdurchmesser - Metrisch: 8mm · Wendeplattendurchmesser - Metrisch: 13mm

Doppelseitige negative barpeeling Wendeschneidplatte · Triangular mit Innenkreisdurchmesser von 21.96mm · 7.94mm Dick für 2mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PF mit S02 Schneidkantenpreparation · im Substrat T7325 · MT-CVD beschichtet functionally graded WC-Co carbide Weitere technische Eigenschaften: · Schnitttiefe max.: 2mm · Schnitttiefe min.: 0,4mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 52,859g · Dicke Wendeschneidplatte - Metrisch: 7,94mm · Formcode Wendeschneidplatte: T - dreieckiger 60° eingeschlossener Winkel · Fräserdesign: TNGJ · Hauptschneidenwinkel: 20Grad · Innenkreisdurchmesser - Metrisch: 21,96mm · Minimale Einstechtiefe - Metrisch: 0,5mm · Nettogewicht: 52,859g · Planschneidenbreite - Metrisch: 12mm · Schneidkantenlänge - Metrisch: 38mm · Spanbrecher Herstellerbezeichnung: PF-S02 · Spannbohrungsdurchmesser - Metrisch: 7mm
