Zimmergarnitur 162PBR01.530 PA 90m BB DIN L/R HEWI

für Rahmentüren · schräg, fest-drehbar auf ovaler Rosette mit Hochhaltefeder · Rosette: Stärke 14,5 mm · Höhe 75 mm · Breite 34 mm · unsichtbare Verschraubung · Lieferung ohne Stift und Schrauben · DIN links / rechts Weitere technische Eigenschaften: · Anschlagrichtung: DIN links / rechts · Stärke: 14,5mm · Rosetten-Höhe: 75mm · Norm: DIN 1906 · Lagerung: fest-drehbar · Breite: 34mm · Drückertiefe: 58mm · Drückerlänge: 150mm

gerade · kombinierbar mit allen Kurz- oder Langschildern, sowie Rosetten aus dem OGRO-Baukastensystem · DIN links / rechts

5 Stiftzuhaltungen Zylinder aus Messing Standard Knauffärbung KNF=2MV Standard Oberfläche matt vernickelt (OF=MV) Zylindergrundlänge 61 mm (C) - A/B (L=30/30) Standard Schließbartstellung (SST=30°) Kegeliger Zylinderkernkopf mit verstärkter Schlüsselführung Schließbart aus bruchfestem, korrosionsbeständigem Sintermetall Kernstifte aus verschleißfester Sonderbronze Schlüssel mit eckiger Metallreide Lieferbar für Serienschließungen und Schließanlagen · der Knauf befindet sich stets auf der Zylinderinnenseite (B) Weitere technische Eigenschaften: · Material: Messing · Modell: DP06 · Norm: DIN EN 1303/ DIN 18252 · Schließnase: Standard Schließbartstellung (SST=30°)

Edelstahl matt · 8 mm Vierkantstift · geprüft nach EN 1906 Klasse 3 · geeignet für DIN links / rechts · Türdrücker lose gelagert in Kunststoff-Unterkonstruktion · montagefreundliches Rosettensystem durch intelligente Vormontage von Cliprosetten und Drückerstiften · beidseitig wirkende Hochhaltefeder, rechts und links verwendbar · getrennte Montage von Rosetten und Drückerpaaren Weitere technische Eigenschaften: · Nockenabstand: 39mm · Befestigungssystem: lose gelagert in Kunststoff-Unterkonstruktion.

Wechselgarnitur in H-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Edelstahl, bestehend aus: Knopf Modell 109X aus Edelstahl und Türdrücker Modell 111X aus Edelstahlrundrohr (1.4301), Durchmesser 21,3 mm mit 1,5 mm Wandstärke, mit Ansatzführung und Rastnut, mit Madenschraube M5 als zusätzliche Fixierung der Türdrücker mit dem Vierkantstift zur optimalen Kraftübertragung in das Türblatt. Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Oberfläche matt geschliffen Rosettenunterkonstruktion in Kunststoff-Stahlverbundbau mit schwarzer Zink/Nickel Oberfläche für optimalen Korrosionsschutz, integriertes Hochhaltemodul mit Federunterstützung, DIN links und DIN rechts verwendbar, zur Unterstützung des Schlosses für eine längere Lebensdauer. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich zum Aufheben möglicher Montageungenauigkeiten. Verdeckte, lockerungssichere Verschraubung mit M5 Edelstahlschrauben- und Hülsenschraubenkombination sowie in das Türblatt eintauchenden Stützzapfen. Rosetten-Abdeck-Kappe, rund, aus Edelstahl (1.4301), Durchmesser 55 mm, 10,5 mm hoch, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Benutzerkategorie nach DIN EN 1906 - Klasse 4 Garnitur mit Vierkantstift 8 - 8,5 mm Benutzerkategorie: Klasse 4 Dauerhaftigkeit: Klasse 7 Türmasse: keine Klassifizierung festgelegt Feuerbeständigkeit: Klasse 0 Sicherheit: Klasse 1 Korrosionsbeständigkeit: Klasse 4 Einbruchssicherheit: Klasse 0 Ausführungsart: A Artikel: HEWI 111XAH03.139

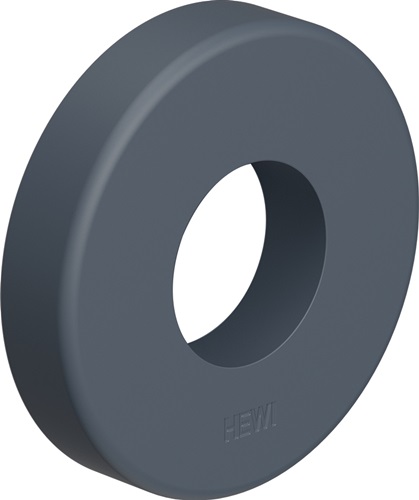

Drückerrosette lange Nocken in R-Technik · Polyamid durchgängig eingefärbt ·für Drückerhalsdurchmesser 23 mm · Rosettenunterkonstruktion in Kunststoff-Edelstahlverbundbau · DIN links und DIN rechts verwendbar · in das Türblatt eintauchenden Stützzapfen · Rosetten-Abdeck-Kappe, rund, Durchmesser 55 mm, 10,5 mm hoch, flach, 1,5 mm Wandstärke · Edition matt Weitere technische Eigenschaften: · Farb-Nr.: 90

mit Fallenausschnitt · verwendbar für alle BKS Schlösser · für normale Beanspruchung · Maß a = 36 mm Weitere technische Eigenschaften: · Ausführung: Lappen mit FA

für Feuerschutzrahmentüren · gekröpft · fest-drehbar auf ovaler Rosette · mit Hochhaltefeder · Rosette Stärke 14,5 mm · verdeckte Verschraubung · Norm DIN 18273 / DIN EN 1906 Weitere technische Eigenschaften: · Anschlagrichtung: DIN links / rechts · Form: oval · Norm: DIN 18273 / DIN EN 1906 · Farb-Nr.: EST · Lagerung: fest-drehbar · Drückertiefe: 67mm · Typ: Profiltür · Drückerlänge: 147mm · Befestigungsart: verdeckte Verschraubung

Innentür-Rosetten-Garnitur: geprüft nach DIN EN 1906 (Gebrauchs-Kategorie Klasse 3) · Türgriffe mit 8 mm Schnellstift-Verbindung (mit Vollstift) · Griff- und Schlüsselrosetten mit Kunststoff-Unterkonstruktion · Rückholfeder und Stütznocken · Lagerung: Türgriffe lose, Rückholfedern rechts/links verwendbar, wartungsfreie Gleitlager · Anschlagrichtung DIN links / rechts · Befestigung: verdeckt, durchgehend, wechselseitig, Mehrzweckschrauben Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Schnellstift

in R-Technik nach DIN 18255 und DIN EN 1906 aus mattem Polyamid, bestehend aus: Türdrücker 165.21PBR, Durchmesser 21,3 mm und Rundrosetten 305.21PBR und 306.23PB · der Drücker erfüllt die Vorgaben der DIN EN 179 · Gebrauchskategorie: Klasse 4 mit Vierkantstift 8 - 8,5 mm · Ausführungsvorschlag! Bitte alle Maße und baulichen Gegebenheiten im Auftragsfall prüfen! Weitere technische Eigenschaften: · Befestigungssystem: Standardstift

Drückergarnitur · für Profiltüren · Türgriffe fest/drehbar gelagert · Vollstift-Verbindung · Schilder mit Edelstahl-Unterkonstruktion und Stütznocken · innen: sichtbare Verschraubung M6 · Entfernung 92 mm · Vierkant 8 mm · DIN links / rechts Weitere technische Eigenschaften: · Lagerung: fest-drehbar · Drückertiefe: 55mm

in R-Technik mit Schildern nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Knopf Modell 123.23R aus Polyamid und Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 20 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Schildunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Wechselgarnitur vorgerichtet für PZ. Entfernung 72 mm. Schild-Abdeck-Kappe aus Polyamid durchgängig eingefärbt, 46 x 180 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 Garnitur mit Vierkantstift 8 mm, für Türstärke 38,1-48,0 mm · Drückerlänge 138 mm · Wechselgarnitur Weitere technische Eigenschaften: · Befestigungsart: R-Technik · Vierkant: 8mm · Entfernung: 72mm

inkl. Befestigungsmaterial, passend für Türstärke: PZ / PZW = 40−58 mm · 9 mm Vierkantstift Nicht geeignet für Notausgangstüren! Weitere technische Eigenschaften: · Lagerung: fest-drehbar-gelagert · Ergänzung: D/D · Vierkant: 9mm

inkl. Befestigungsmaterial · 9 mm Vierkantstift · 72mm Entfernung · Türdrücker fest / drehbar gelagert auf einer Metall-Unterkonstruktion für optimale Absorbierung axialer und radialer Kräfte bei vielbegangenen Türen · Art.-Nr. 2000 300 016 mit geteiltem Vierkantstift für Panikschlösser mit geteilter Nuss Weitere technische Eigenschaften: · Lagerung: fest-drehbar-gelagert · Vierkant: 9mm

mit Profilstift-Verbindung · für Türstärke 27 - 47 mm · DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Stabilstift

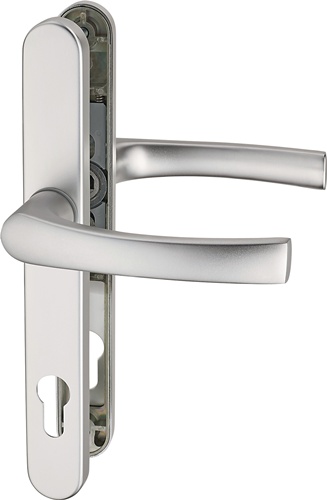

Drückergarnitur für Rahmentüren · Entfernung 92 mm · Vierkant 8 mm · PZ-gelocht · Drücker fest-drehbar gelagert · innen und außen mit Rückholmechanik · Stütznocken im Außenschild · Druckguss Grundkonstruktion · oval · Stärke 10 mm · Höhe 246 mm · Breite 30 mm · Verschraubung 3-fach M6, verdeckt · für Türstärke 60-80 mm · DIN links / rechts · Lieferung inkl. Stift und Schrauben Weitere technische Eigenschaften: · Zylinderabdeckung: ohne ZA · Lagerung: fest/drehbar

Komplettset mit Schloss, Bändern und Hülsen – ohne Drücker Glastürschloss STUDIO Classic mit rechteckigem Kappenende · für 8 mm Glasdicke und 24 mm Falztiefe bzw. für 10 mm Glasdicke und 26 mm Falztiefe · DIN links / rechts verwendbar · Material Aluminium · für ESG 8 bzw. 10 mm · max. Türflügelgewicht: 60 kg / 80 kg (OFFICE Bänder) · Schlosskasten Abmessungen (BxHxT): 165x65x37 mm · Schloss nach DIN 18 251, Klasse 3 (200.000 Betätigungen der Fallenfunktion und 50.000 Betätigungen des Riegels, bei fest montiertem Beschlag nach DIN 18 257 · Einsatzbereich für 1-/2-flügelige Anlagen oder Anlagen mit Seitenteil · mit Drückerführung · ohne Drücker Glastürbänder STUDIO Classic mit rechteckigem Bandende · max. 60 kg Flügelgewicht und max. 1000 mm Flügelbreite · Material Aluminium · für ESG 8 mm Glasdicke und 24 mm Falztiefe bzw. für 10 mm Glasdicke und 26 mm Falztiefe · Band Abmessungen (BxH) 131x43 mm · mit Hülse · 2-teilig Weitere technische Eigenschaften: · Material: Leichtmetall · Anschlagrichtung: DIN links/rechts · max. Türgewicht: 45kg · Glasart: ESG · Glasstärke: 8/10mm

Innentür-Rosetten-Garnitur geprüft nach DIN EN 1906 (Gebrauchs-Kategorie Klasse 3) · Türgriffe mit Schnellstift-Verbindung (mit 8 mm Vollstift) und Rückholfeder · Rosetten mit Stütznocken unsichtbar verschraubt · Drückerlänge bei Aluminium 132 mm, bei Edelstahl 131 mm · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Schnellstift

L-Form · gerade · mit Drückerstift · Leichtmetall F1/silberfarbig · kantige Form · Führung 18 mm · Vierkant 8 mm · für Kastenbreite 30-50 mm

Klasse 4 nach EN 1906 · Drücker fest / drehbar gelagert auf Metall-Unterkonstruktion · unsichtbar verschraubt · inkl. Befestigungsmaterial · passend für Türstärke 39−52 mm · 8 mm Vierkantstift Weitere technische Eigenschaften: · Befestigungsart: verschraubt · Vierkant: 8mm · Entfernung: 72mm
