Türdrückerlochteil 8906 VA Satino 4-KT.8mm DIN L/R OGRO

Innentür-Rosetten-Garnitur: geprüft nach DIN EN 1906 (Gebrauchs-Kategorie Klasse 3) · Türgriffe mit 8 mm Schnellstift-Verbindung (mit Vollstift) · Griff- und Schlüsselrosetten mit Kunststoff-Unterkonstruktion · Rückholfeder und Stütznocken · verdeckte, durchgehende Verschraubung mit selbstschneidenden Gewindeschrauben · DIN links / rechts Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Schnellstift

für Innentüren · Verbindung: für HOPPE-Schnellstift mit HOPPE-Vollstift · Bund: für Lagerung lose

gekröpft · kombinierbar mit allen Drückerrosetten aus dem OGRO-Baukastensystem · DIN links/rechts - Lieferung ohne Rosetten - Weitere technische Eigenschaften: · Anschlagrichtung: DIN links / rechts · Norm: DIN 1906 · Drückertiefe: 67mm · Drückerlänge: 167mm

Umschaltfunktion B · für einflügelige Rahmentüren · Ausführung APB (von außen wahlweise dauerhaft begehbar oder verschlossen) Schlosskasten aus Stahl oben und unten geschlossen · durchgehende Beschlagbohrung oberhalb der Schlossnuss · Späneschutzhülsen · 1-tourig mit stabilem Riegel · Riegelausschluss 21 mm · DIN links und rechts einwärts/auswärts beachten · vorgerichtet für Profilzylinder · Entfernung 92 mm · 9 mm geteilte Schlossnuss · Falle mit Geräuschdämpfung · Riegel vernickelt · Edelstahl-Stulp auf Mitte · Stulplänge 245 mm · käntig · Hinterdornmaß 15 mm · Klassifizierungsschlüssel nach EN 12 209 vorhanden · geprüft und zertifiziert nach DIN 1125 und EN 179 gem. Konformitätszeugnis Weitere technische Eigenschaften: · Riegelausschluss: 21mm · Schlossriegel: 1-tourig · Norm: DIN 18251-2 · Hinterdornmaß: 15mm · Schlosskasten: oben und unten geschlossen · Riegel: vernickelt

mit dem hochwertigen und patentierten Dreieckprofil DP06 des Systems SK6 bietet eine komfortable Lösung und einen hohen Schutz vor den gängigen Einbruchmethoden · an den Längsseiten des Schlüssels befinden sich dreieckige Profilnuten · durch deren spezielle Anordnung wird neben dem rechtlichen so auch ein erhöhter technischer Kopierschutz geboten · durch die spezielle Profilgeometrie bietet das DP06 Profil einen erhöhten technischen Kopierschutz gegen illegale Schlüsselkopien · extrem stabiler, verschleißfester 3mm Neusilberschlüssel · umfangreiches Typenprogramm für sehr viele Anwendungen · hoher Schutz vor den gängigen Einbruchmethoden · geschütztes Schlüsselprofil mit Sicherungskarte · patentgeschützt mit langer Patentlaufzeit · der Knauf befindet sich stets auf der Zylinderinnenseite (B) Weitere technische Eigenschaften: · Material: Messing · Modell: DP06 · Norm: DIN EN 1303/ DIN 18252 · Schließnase: Standard Schließbartstellung (SST=30°)

Wechselgarnitur für Profiltüren · mit Knopf 76G · Türgriff fest/drehbar gelagert · Vollstift-Verbindung · Schilder mit Edelstahl-Unterkonstruktion und Stütznocken · innen: sichtbare Verschraubung M6 · Entfernung 92 mm · Vierkant 8 mm · DIN links / rechts Weitere technische Eigenschaften: · Norm: DIN 1906 · Lagerung: fest/drehbar · Drückertiefe: 55mm

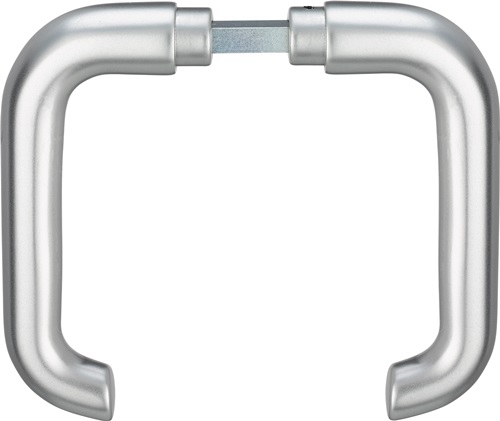

mit Profilstift-Verbindung · Drückerpaare vorgerichtet für Türstärke 27 - 47 mm · DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Stabilstift

mini in Edition matt · mit flacher Drückerrosette aus Polyamid, Durchmesser 32 mm, bestehend aus: Türdrücker in Gehrungsform aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt Oberfläche matt Durchmesser 21,3 mm, mit Ansatzführung · Vierkantstift des Drückerstiftteiles 8 mm mit Trapezgewinde · Fixierung der Drücker in einem Einpresslager mit umlaufender Verzahnung und einer Polyamid-Gleitlagerbuchse mit zwei Nocken als Verdrehsicherung im Einpresslager · der Gewindestift M5 fixiert sich, als Sicherung der Türdrückerlochteile, in einer Aussparung im Vierkantstift und trägt somit zur optimalen Kraftübertragung in das Türblatt bei · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 · Montage der Einpressbuchsen mittels Montagemutter mit Trapezgewinde SW 19, daher empfehlen wir die Montage mit einem Ringschlüssel (SW 19) · Das Fräsmaß im Bereich der Schlossnuss muss ein Nennmaß von 25 mm aufweisen · Fertigungstoleranzen von +/- 1 mm können durch die Einpresslagerung ausgeglichen werden · zur Montage an Wohnraum- und Innentüren mit HDF-Deckplatte und Mittellagen aus Röhrenspan- bzw. Vollspaneinlage oder hochwertiger, sowohl in stumpfer als auch gefälzter Ausführung · wir empfehlen die Montage von mini ausschließlich an von HEWI und den Türenherstellern geprüften Türelementen (eine aktuelle Aufstellung finden Sie unter www.hewi.de/mini) · ausgelegt und geprüft für den Objektbereich · Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Standardstift

Komplettbeschlag mit Schloss, Bändern und Hülsen, inkl. 2 Rahmenteile für Holzzarge – ohne Drücker Glastürschloss STUDIO Rondo mit halbkreisförmigem Kappenende, zur Glasmitte zeigend · für 8 mm Glasdicke und 24 mm Falztiefe bzw. für 10 mm Glasdicke und 26 mm Falztiefe · DIN links / rechts verwenbar · Material Aluminium · für ESG 8 bzw. 10 mm · max. Türflügelgewicht: 60 kg / 80 kg (OFFICE Bänder) · Schlosskasten Abmessungen (BxHxT): 159x65x37 mm · Schloss nach DIN 18 251, Klasse 3 (200.000 Betätigungen der Fallenfunktion und 50.000 Betätigungen des Riegels, bei fest montiertem Beschlag nach DIN 18 257) · Einsatzbereich für 1-/2-flügelige Anlagen oder Anlagen mit Seitenteil · mit Drückerführung · ohne Drücker Glastürbänder OFFICE Junior mit abgerundeten Ecken, zur Glasmitte zeigend · max. 80 kg Flügelgewicht und max. 1000 mm Flügelbreite · Material Aluminium · für ESG 8 mm Glasdicke und 24 mm Falztiefe bzw. für 10 mm Glasdicke und 26 mm Falztiefe · Band Abmessungen (BxH) 87x86 mm · mit Hülse · 3-teilig Weitere technische Eigenschaften: · Material: Leichtmetall · Anschlagrichtung: DIN links / rechts · max. Türgewicht: 45kg · Glasart: ESG · Glasstärke: 8/10mm

Wechselgarnitur in H-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Edelstahl, bestehend aus: Knopf Modell 109X aus Edelstahl und Türdrücker Modell 111X aus Edelstahlrundrohr (1.4301), Durchmesser 21,3 mm mit 1,5 mm Wandstärke, mit Ansatzführung und Rastnut, mit Madenschraube M5 als zusätzliche Fixierung der Türdrücker mit dem Vierkantstift zur optimalen Kraftübertragung in das Türblatt. Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Oberfläche matt geschliffen Rosettenunterkonstruktion in Kunststoff-Stahlverbundbau mit schwarzer Zink/Nickel Oberfläche für optimalen Korrosionsschutz, integriertes Hochhaltemodul mit Federunterstützung, DIN links und DIN rechts verwendbar, zur Unterstützung des Schlosses für eine längere Lebensdauer. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich zum Aufheben möglicher Montageungenauigkeiten. Verdeckte, lockerungssichere Verschraubung mit M5 Edelstahlschrauben- und Hülsenschraubenkombination sowie in das Türblatt eintauchenden Stützzapfen. Rosetten-Abdeck-Kappe, rund, aus Edelstahl (1.4301), Durchmesser 55 mm, 10,5 mm hoch, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Benutzerkategorie nach DIN EN 1906 - Klasse 4 Garnitur mit Vierkantstift 8 - 8,5 mm Benutzerkategorie: Klasse 4 Dauerhaftigkeit: Klasse 7 Türmasse: keine Klassifizierung festgelegt Feuerbeständigkeit: Klasse 0 Sicherheit: Klasse 1 Korrosionsbeständigkeit: Klasse 4 Einbruchssicherheit: Klasse 0 Ausführungsart: A Artikel: HEWI 111XAH03.139

ASL®-Standardlagerung EN 1906 Klasse 4 zertifiziert · vorgerichtet · Vierkant 8 mm · Rundrosette mit Stütznocken und Hochhaltefeder · DIN links/rechts verwendbar · inkl. Befestigungsmaterial für durchgehende Verschraubung · Wechselgarnitur mit Knopf 23 0802 Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: ASL®-Technik

verwendbar für Schlösser 2320, 2326, 2126 · für normale Beanspruchung · Maß a = 36 mm · Edelstahl Weitere technische Eigenschaften: · Ausführung: Lappen

ohne Schließblech · Türöffner ohne elektrische Funktion · mit FaFix®-Verstellmöglichkeit und mechanischer Entriegelung Weitere technische Eigenschaften: · Bauform: symmetrisch

mit Schlüsselrosetten für Innentüren · geprüft nach DIN EN 1906: 37-0140U, Objekt-Garnitur · F9714M schwarz matt · Vierkant 8 mm Lagerung: Türgriffe lose, wartungsfreie Gleitlager Verbindung: Schnellstift mit HOPPE-Vollstift (Stift-/Lochteil) Befestigung: aufsteckbare Griffrosetten mit Stütznocken, aufsteckbare Schlüsselrosetten mit durchgehenden Stütznocken schraubenlose Montage, 2 mm flache Rosetten Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Schnellstiftverbindung

mit Schnellstift-Verbindung · für Türstärke 37 - 42 mm · auch für Rosetten und Schilder mit Rückholfeder-Paket geeignet · DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Schnellstift

für Türstärke 35-45 mm · Vierkant 8 mm · für Rosetten und Schilder geeignet · DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Stabilstift

Knopf für Rahmentüren/Haustüren · schräg, fest auf ovaler Rosette · Rosette: Stärke 14,5 mm · Höhe 75 mm · Breite 34 mm · unsichtbare Verschraubung · DIN links / rechts · Lieferung ohne Stift und Schrauben Weitere technische Eigenschaften: · Knopftiefe: 85mm · Anschlagrichtung: DIN links / rechts · Knopfdurchmesser: 52mm · Rosetten-Höhe: 75mm · Farb-Nr.: F12 · Schraublochabstand: 50mm · Rosettenform: oval · Rosetten-Breite: 34mm · Befestigungssystem: verdeckte Verschraubung

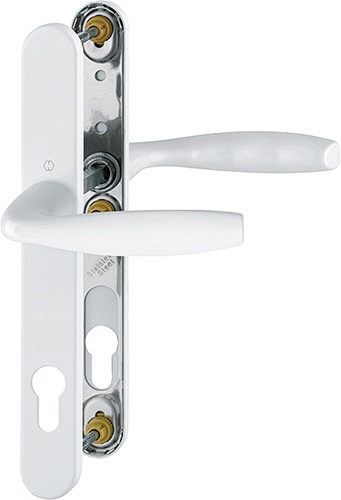

Drückergarnitur · für Profiltüren · Türgriffe fest/drehbar gelagert · Vollstift-Verbindung · Schilder mit Edelstahl-Unterkonstruktion und Stütznocken · innen: sichtbare Verschraubung M6 · Entfernung 92 mm · Vierkant 8 mm · DIN links / rechts Weitere technische Eigenschaften: · Lagerung: fest-drehbar · Drückertiefe: 55mm

PZ/BB ovale Form aus Polyamid · für mini · selbstklebend · 32 x 47 mm · nahezu flächenbündig, Schildstärke 1,5 mm · das Fräsmaß im Bereich der Schlüsselrosetten (PZ/BB) darf ein max. Maß von 25 x 40 mm aufweisen WC runde Form aus Polyamid · Ø 32 mm · Ausführung mit Notöffnung Münze ohne Schauscheibe · Schildstärke innen 3 mm / außen 4 mm · das Fräsmaß für die Montage von WC-Rosetten muss ein Nennmaß von 25 mm aufweisen · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 Weitere technische Eigenschaften: · Farb-Nr.: 99 · Detail: Riegelvierkant 8mm

Hoppe-SchnellstiftPlus-Flachrosetten-Türgriff-Garnitur ohne Schlüsselrosetten für Innentüren · mit Hoppe Vollstift (Stift-/Lochteil) · geprüft nach DIN EN 1906:37-0140U (Gebrauchs-Kategorie Klasse 3) · Lagerung: Türgriff lose, wartungsfreie Gleitlager · aufsteckbare Griffrosetten mit durchgehenden Stütznocken · für Türstärke 35-45 mm · DIN links / rechts · Besonderheit: schrauben- und werkzeuglose Montage, 2 mm flache quadratische Rosetten Weitere technische Eigenschaften: · Befestigungssystem: SchnellstiftPlus
