TS-Set TS 98 XEA N weiß P100 EN 1-6 Normalmont.Band- u.BG

mit Sicherheitsverriegelung · Arretierung im geschlossenen Zustand · die Eingangshöhe 23 mm muss zur sicheren Verriegelung eingehalten werden Weitere technische Eigenschaften: · Bohrungs-Ø: 5,5mm · Eigenschaft: Sicherheitsverriegelung

Druckzylinder · ohne Schließzwang · mit Stiftzuhaltungen · Zylinder Messing vernickelt · 23,5 mm lang, ø 19 mm, Hub 12 mm · Halteplatte und Gehäuse Metall vernickelt · Schließhülse Messing roh · 2 Schlüssel · 1 Rosette Messing vernickelt Weitere technische Eigenschaften: · Anschlagrichtung: rechts · Befestigungsart: Aufschraub

Not- und Gefahrenfunktion beideitig · gefertigt nach DIN EN 1303 Klasse 3 und DIN 18252 Klasse P 2 · Messing matt vernickelt · Pilzkopf Gegenstifte für einen wirksamen Picking- und Manipulations-Widerstand · lange Lebensdauer durch hochwertige Materialien · Stiftlochbohrungen von unten sichtbar verschlossen · mit je 3 Schlüsseln und Stulpschraube 5 x 80 mm · im Einzelkarton Weitere technische Eigenschaften: · Material: Messing · Norm: DIN 18252

Innentür-Langschild-Garnitur · Verbindung: HOPPE-Schnellstift mit HOPPE-Vollstift (Stift-/Lochteil) · Lagerung: Türgriffe lose, Rückholfedern rechts/links verwendbar, wartungsfreie Gleitlager · Vierkant 8 mm · Türstärke 37 - 47 mm · geprüft nach DIN EN 1906 (Gebrauchs-Kategorie 3) · Entfernung 72 mm · Befestigung: sichtbar, Mehrzweckschrauben Weitere technische Eigenschaften: · Gebrauchskategorie: 3 · Ergänzung: D/D · Drückertiefe: 57mm

mit automatischer Stangenverriegelung des Standflügels · DIN 18250 · geprüft nach Norm: EN 179 und EN 1125 · 9 mm Vierkant Weitere technische Eigenschaften: · Norm: DIN 18250 · Schlosskasten: allseitig geschlossen

Panik-Durchgangsfunktion D · für auswärtsöffnende einflügelige Holz- oder Stahltüren · Feuerschutzeignung nach DIN 18250 Klasse 3 und DIN EN 179 · PZ · 2-tourig · Nuss aus Edelstahlfeinguss geteilt · Falle aus Stahl mit Tempergusskopf, vernickelt · Riegel aus Stahl vernickelt · Entfernung 72 mm · Vierkant 9 mm · Stulplänge 235 mm aus Edelstahl, abgerundet · allseitig geschlossener Schlosskasten · nicht kombinierbar mit Knauf-, Freilauf- und Elektronikzylindern Weitere technische Eigenschaften: · Falle: Stahl · Norm: DIN 18250 + EN 179 · Schlosskasten: allseitig geschlossen · Riegel: Stahl

besteht aus: 2x Türschließer TS 98 XEA Gleitschienen-Türschließer nach DIN EN 1154 · Schließkraft Größe EN 1-6 · im XEA Design · mit stark abfallendem Öffnungsmoment für leichtes Türöffnen gemäß DIN SPEC 1104 · Montagearten: Normalmontage Band- und Bandgegenseite, Kopfmontage Band- und Bandgegenseite · Schließgeschwindigkeit, 2. Schließbereich 15°–0° (SoftFlow), Endschlag, hydraulisch kontrollierte Öffnungsdämpfung sowie Schließverzögerung über Ventil komfortabel von vorne einstellbar · Schließkraft EN 1–6 per Akkuschrauber von vorne einstellbar · mit optischer Schließkraftanzeige · Montagekonsole mit universellem Lochgruppensystem · DIN-L und DIN-R verwendbar · Gleitschiene GSR-EMR XEA mit integrierter Rauchmeldezentrale und elektromechanischer Feststellung, für TS 98 XEA · im XEA Design · gewährleistet die richtige Reihenfolge beim Schließen 2-flügeliger Türen · ermöglicht ein exaktes Feststellen von Feuer- und Rauchschutztüren · völlig unabhängig von anderen Systemen überwach und steuerbar · Hinweis: Feststellpunkt ist gleichzeitig max. Türöffnungswinkel, Türstopper setzen · im Alarmfall oder bei Stromausfall wird die Feststellung aufgehoben und die Tür vom Türschließer geschlossen · die Ansteuerung erfolgt über die integrierte Rauchmeldezentrale · durch die einstellbare Ausrückkraft (werkzeuglos) kann die Feststellung auch von Hand problemlos ausgelöst werden · Anschlussmöglichkeiten für weitere Melder und externe Handauslösung sowie ein potentialfreier Alarmkontakt stehen ebenfalls zur Verfügung · Montage auf Bandseite · bei besonders großen und schweren Türen (über 1250 mm) oder Türen, bei denen der Feststellpunkt über 130° liegen soll, empfehlen wir, an Stelle der elektromechanischen Feststellung, Haftmagnete EM einzusetzen · das Gerät verfügt über zwei separate LEDs zur Betriebs- und Wartungsanzeige Ausführung für Türbreiten: V= 1700-2500 mm Weitere technische Eigenschaften: · Ausführung: Komplettset · prüfpflichtig: ja

Montage auf der Bandgegenseite · mit bewährter Easy Open cam action Technologie in Komplett-Verpackung mit Basic Gleitschiene (lackierte Endkappen) · Schließgeschwindigkeit, Endanschlag und Öffnungsdämpfung einstellbar · für Türblattmontage auf der Bandseite · Größe EN 1 - 4 · für rechts oder links angeschlagene Türen · Montageplatte mit universellem Lochgruppensystem · zugelassen zur Verwendung an Feuer- und Rauchschutztüren (Zertifikat auf Anforderung) · für allgemeine, schwere Innen- und Außentüren bis max. 1100 mm Breite · mechanische Sicherung der Abdeckhaube Weitere technische Eigenschaften: · prüfpflichtig: ja

Objektbeschläge mit Federunterstützung für wartungsfreie Drücker-Lagerung · Vierkant 8 mm · geprüft nach DIN EN 1906 · (Gebrauchs-Kategorie Klasse 4) Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Standardstift

besteht aus: 2x Türschließer TS 98 XEA Gleitschienen-Türschließer nach DIN EN 1154 · Schließkraft Größe EN 1-6 · im XEA Design · mit stark abfallendem Öffnungsmoment für leichtes Türöffnen gemäß DIN SPEC 1104 · Montagearten: Normalmontage Band- und Bandgegenseite, Kopfmontage Band- und Bandgegenseite · Schließgeschwindigkeit, 2. Schließbereich 15°–0° (SoftFlow), Endschlag, hydraulisch kontrollierte Öffnungsdämpfung sowie Schließverzögerung über Ventil komfortabel von vorne einstellbar · Schließkraft EN 1–6 per Akkuschrauber von vorne einstellbar · mit optischer Schließkraftanzeige · Montagekonsole mit universellem Lochgruppensystem · DIN-L und DIN-R verwendbar · Gleitschiene GSR-EMF XEA mit elektromechanischer Feststellung · für TS 98 XEA · im XEA Design · gewährleistet die richtige Reihenfolge beim Schließen 2-flügeliger Türen · individuelles Feststellen der Türflügel · der Feststellpunkt ist auf einen Öffnungswinkel zwischen 80° und 130° einstellbar · Hinweis: Feststellpunkt ist gleichzeitig max. Türöffnungswinkel, Türstopper setzen · im Alarmfall oder bei Stromausfall wird die Feststellung aufgehoben und die Tür vom Türschließer geschlossen · die Ansteuerung erfolgt über externe Rauchmeldezentralen · durch die einstellbare Ausrückkraft (werkzeuglos) kann die Feststellung auch von Hand problemlos ausgelöst werden · Montage auf Bandseite · für Türen, bei denen der Feststellpunkt über 130° liegen soll, empfehlen wir, an Stelle der elektromechanischen Feststellung Haftmagnete EM einzusetzen Ausführung für Türbreiten: V=1350-2500 mm Weitere technische Eigenschaften: · Ausführung: Komplettset · prüfpflichtig: ja

bestehend aus: Scheren-Türschließer TS 72 Zahntrieb-Türschließer mit stufenlos einstellbarer Schließkraft · Größe EN 2-4 · einstellbare Schließgeschwindigkeit in zwei voneinander unabhängigen Bereichen und einstellbarer Endschlag · DIN-links und DIN-rechts verwendbar · geprüft nach EN 1154 Rastfeststellarm Scherengestänge Rastfeststellung zu TS 71 und TS 72· ohne Abschaltung Weitere technische Eigenschaften: · Ausführung: Komplettset · prüfpflichtig: ja

bestehend aus: 2 x Türschließer TS 93 G Gleitschienen-Türschließer nach EN 1154 · Schließkraft Größe EN 5-7 · im Contur Design · mit stark abfallendem Öffnungsmoment für leichtes Türöffnen gem. DIN SPEC 1104 · Schließgeschwindigkeit und Endschlag über Ventil komfortabel von vorn stufenlos einstellbar · hydraulisch kontrollierte Öffnungsdämpfung und Schließverzögerung einstellbar · Montagekonsole mit universellem Lochgruppensystem · DIN links und rechts verwendbar · für Türblattmontage Bandgegenseite (Öffnungswinkel auf ca. 120° - 145° begrenzt) · bei Feuer- und Rauchschutztüren muss ein Türstopper gesetzt werden oder Sturzmontage Bandseite (Öffnungswinkel bis 180° möglich) Gleitschiene GSR-EMF 2/BG Contur Design für TS 93 G · gewährleistet die richtige Reihenfolge beim Schließen 2-flügeliger Türen · individuelles Feststellen der Türflügel · im Alarmfall oder bei Stromausfall wird die Feststellung aufgehoben und die Tür vom Türschließer geschlossen · die Ansteuerung erfolgt beim G-SR-EMR/BG über eine externe Rauchmeldezentrale · durch die einstellbare Ausrückkraft (werkzeuglos) kann die Feststellung auch von Hand problemlos ausgelöst werden · für DIN-L- als auch für DIN-R-Türen verwendbar · wird mit Türschließer DORMA TS 93 G kombiniert · Montage auf Bandseite · bei Panikanwendungen an Feuer- und Rauchschutztüren wird der Einsatz des TS 93 G-SR/B empfohlen Ausführung für Türbreiten: V= 1500-2500 mm Weitere technische Eigenschaften: · Ausführung: Komplettset · prüfpflichtig: ja

Massiv Messing vernickelt · einreihige Stiftanordnung mit 5 geteilten Stiftzuhaltungen · zertifiziert nach DIN 18252 Klasse P 2 · DIN EN 1303 Klasse 4 · Angriffswiderstand 0 (Standard) · incl. 3 Schlüsseln und Profilzylinder-Befestigungs-Schraube M 5 x 80 mm · verschiedenschließend · einzeln Karton verpackt Weitere technische Eigenschaften: · Material: Messing · Klasse: 4 · Norm: DIN 18252

besteht aus: 2x Türschließer TS 98 XEA Gleitschienen-Türschließer nach DIN EN 1154 · Schließkraft Größe EN 1-6 · im XEA Design · mit stark abfallendem Öffnungsmoment für leichtes Türöffnen gemäß DIN SPEC 1104 · Montagearten: Normalmontage Band- und Bandgegenseite, Kopfmontage Band- und Bandgegenseite · Schließgeschwindigkeit, 2. Schließbereich 15°–0° (SoftFlow), Endschlag, hydraulisch kontrollierte Öffnungsdämpfung sowie Schließverzögerung über Ventil komfortabel von vorne einstellbar · Schließkraft EN 1–6 per Akkuschrauber von vorne einstellbar · mit optischer Schließkraftanzeige · Montagekonsole mit universellem Lochgruppensystem · DIN-L und DIN-R verwendbar · Gleitschiene GSR-EMR XEA mit integrierter Rauchmeldezentrale und elektromechanischer Feststellung, für TS 98 XEA · im XEA Design · gewährleistet die richtige Reihenfolge beim Schließen 2-flügeliger Türen · ermöglicht ein exaktes Feststellen von Feuer- und Rauchschutztüren · völlig unabhängig von anderen Systemen überwach und steuerbar · Hinweis: Feststellpunkt ist gleichzeitig max. Türöffnungswinkel, Türstopper setzen · im Alarmfall oder bei Stromausfall wird die Feststellung aufgehoben und die Tür vom Türschließer geschlossen · die Ansteuerung erfolgt über die integrierte Rauchmeldezentrale · durch die einstellbare Ausrückkraft (werkzeuglos) kann die Feststellung auch von Hand problemlos ausgelöst werden · Anschlussmöglichkeiten für weitere Melder und externe Handauslösung sowie ein potentialfreier Alarmkontakt stehen ebenfalls zur Verfügung · Montage auf Bandseite · bei besonders großen und schweren Türen (über 1250 mm) oder Türen, bei denen der Feststellpunkt über 130° liegen soll, empfehlen wir, an Stelle der elektromechanischen Feststellung, Haftmagnete EM einzusetzen · das Gerät verfügt über zwei separate LEDs zur Betriebs- und Wartungsanzeige Ausführung für Türbreiten: Vl= 2500-3200 mm Weitere technische Eigenschaften: · Ausführung: Komplettset · prüfpflichtig: ja

besteht aus: 2x Türschließer TS 98 XEA Gleitschienen-Türschließer nach DIN EN 1154 · Schließkraft Größe EN 1-6 · im XEA Design · mit stark abfallendem Öffnungsmoment für leichtes Türöffnen gemäß DIN SPEC 1104 · Montagearten: Normalmontage Band- und Bandgegenseite, Kopfmontage Band- und Bandgegenseite · Schließgeschwindigkeit, 2. Schließbereich 15°–0° (SoftFlow), Endschlag, hydraulisch kontrollierte Öffnungsdämpfung sowie Schließverzögerung über Ventil komfortabel von vorne einstellbar · Schließkraft EN 1–6 per Akkuschrauber von vorne einstellbar · mit optischer Schließkraftanzeige · Montagekonsole mit universellem Lochgruppensystem · DIN-L und DIN-R verwendbar Gleitschiene GSR BG XEA für TS 98 XEA · im XEA Design · der Gleitschienen-Schließfolgeregler DORMA GSR XEA gewährleistet, dass sich bei 2-flügeligen Türen der Gangflügel stets nach dem Standflügel schließt · mit Schubstangen-Klemmsystem · unabhängig von der Hydraulik des Türschließers und sorgt so für höchste Sicherheit und Zuverlässigkeit (kein Zuschleichen der Tür) · eine Überlastsicherung schützt die Schliesßfolgeregelung und die Türkonstruktion vor Beschädigung · der Schließfolgeregler GSR XEA ist sowohl für DIN-L- als auch für DIN-R-Türen verwendbar und wird mit Türschließern TS 98 XEA kombiniert · Montage auf der Bandgegenseite · der max. Türöffnungswinkel ist ca. 120° · um Beschädigungen der Tür bzw. des Türschließers zu vermeiden, muss ein Türstopper gesetzt werden · bei Panikanwendungen an Feuer- und Rauchschutztüren wird der Einsatz des TS 98 XEA GSR an der Bandseite empfohlen Ausführung für Türbreiten: V= 1500-2500 mm Weitere technische Eigenschaften: · Ausführung: Komplettset · prüfpflichtig: ja

für Haus-Eingangstüren oder Wohnungs-Abschlusstüren · gleichschließend kombinierbar mit ABUS Panzerriegelschlössern, Tür-Zusatzschlössern und Vorhangschlössern, z.B. 86TI · die Ausführungen Doppel-, Halb- und Knaufzylinder erfüllen die Anforderungen entsprechend der DIN EN 1303:2015-08 Anhang A, Klasse B und sind somit für den Einsatz in Feuerschutz-/Rauchschutztüren geeignet · geprüft nach DIN EN 1303 (160B0C6A/C * ) und DIN18252 (M04A/C * 0/FZG), ISO 9001:2015 * Klasse C nur in Verbindung mit einem Schutzbeschlag in der Klasse ES1-ZA nach DIN 18257 ES1-ZA oder Sk2 mit ZA nach DIN EN 1906 · mit Not- und Gefahrenfunktion · Freilauffunktion optional verfügbar (geeignet für FZG-geprüfte Türen) · geprüfter Einsatz für RC2-Türen (in Verbindung mit einem entsprechenden Schutzbeschlag) · Anbohrschutz durch gehärtete Stahlstifte, 5-Stift-Zylinder, 11mm langer Schlüsselhals (ideal für Ziehschutzbeschläge) · Umbauset A93 für Umbau in Knaufzylinder optional erhältlich · 3 kodifizierte Schlüssel inklusive · ABUS Global Protection Standard (GPS) 6 Weitere technische Eigenschaften: · Material: Messing · Modell: A93NP NG 30/30 vs. · Norm: DIN EN 1303:2015-08 Anhang A, Klasse B · Schließnase: mit Schließnase

bestehend aus: Türschließer TS 93 B Gleitschienen-Türschließer nach EN 1154 · Größe EN 5-7 · im Contur Design · mit stark abfallendem Öffnungsmoment für leichtes Türöffnen gem. DIN SPEC 1104 · zur Montage auf der Bandseite · Schließgeschwindigkeit und Endschlag über Ventil komfortabel von vorn stufenlos einstellbar · hydraulisch kontrollierte Öffnungsdämpfung und Schließverzögerung einstellbar · Montagekonsole mit universellem Lochgruppensystem · DIN links und rechts verwendbar · für Türblattmontage Bandseite (Öffnungswinkel bis 180° möglich) oder Sturzmontage Bandgegenseite (Öffnungswinkel auf ca. 120° - 145° begrenzt) Gleitschiene G-N mit Türhebel · Normalausführung, komplett mit Hebel, Gleitschiene, Befestigungsschrauben- und Endkappen · verwendbar für TS 91, TS 92 und TS 93 Rastfeststelleinheit RF zu Gleitschiene G-N die Rastfeststelleinheit ermöglicht ein exaktes Feststellen von Türen ohne Rückfederung bis zu einem Öffnungswinkel von ca. 150° · zur Nachrüstung der Gleitschiene G-N · nicht für Feuer- und Rauchschutztüren Weitere technische Eigenschaften: · Ausführung: Komplettset · prüfpflichtig: ja

besteht aus: 2x Türschließer TS 98 XEA Gleitschienen-Türschließer nach DIN EN 1154 · Schließkraft Größe EN 1-6 · im XEA Design · mit stark abfallendem Öffnungsmoment für leichtes Türöffnen gemäß DIN SPEC 1104 · Montagearten: Normalmontage Band- und Bandgegenseite, Kopfmontage Band- und Bandgegenseite · Schließgeschwindigkeit, 2. Schließbereich 15°–0° (SoftFlow), Endschlag, hydraulisch kontrollierte Öffnungsdämpfung sowie Schließverzögerung über Ventil komfortabel von vorne einstellbar · Schließkraft EN 1–6 per Akkuschrauber von vorne einstellbar · mit optischer Schließkraftanzeige · Montagekonsole mit universellem Lochgruppensystem · DIN-L und DIN-R verwendbar · Gleitschiene GSR-EMR XEA mit integrierter Rauchmeldezentrale und elektromechanischer Feststellung, für TS 98 XEA · im XEA Design · gewährleistet die richtige Reihenfolge beim Schließen 2-flügeliger Türen · ermöglicht ein exaktes Feststellen von Feuer- und Rauchschutztüren · völlig unabhängig von anderen Systemen überwach und steuerbar · Hinweis: Feststellpunkt ist gleichzeitig max. Türöffnungswinkel, Türstopper setzen · im Alarmfall oder bei Stromausfall wird die Feststellung aufgehoben und die Tür vom Türschließer geschlossen · die Ansteuerung erfolgt über die integrierte Rauchmeldezentrale · durch die einstellbare Ausrückkraft (werkzeuglos) kann die Feststellung auch von Hand problemlos ausgelöst werden · Anschlussmöglichkeiten für weitere Melder und ne Handauslösung sowie ein potentialfreier Alarmkontakt stehen ebenfalls zur Verfügung · Montage auf Bandseite · bei besonders großen und schweren Türen (über 1250 mm) oder Türen, bei denen der Feststellpunkt über 130° liegen soll, empfehlen wir, an Stelle der elektromechanischen Feststellung, Haftmagnete EM einzusetzen · das Gerät verfügt über zwei separate LEDs zur Betriebs- und Wartungsanzeige Ausführung für Türbreiten: V= 1700-2500 mm Weitere technische Eigenschaften: · Ausführung: Komplettset · prüfpflichtig: ja

besteht aus: 2x Türschließer TS 98 XEA Gleitschienen-Türschließer nach DIN EN 1154 · Schließkraft Größe EN 1-6 · im XEA Design · mit stark abfallendem Öffnungsmoment für leichtes Türöffnen gemäß DIN SPEC 1104 · Montagearten: Normalmontage Band- und Bandgegenseite, Kopfmontage Band- und Bandgegenseite · Schließgeschwindigkeit, 2. Schließbereich 15°–0° (SoftFlow), Endschlag, hydraulisch kontrollierte Öffnungsdämpfung sowie Schließverzögerung über Ventil komfortabel von vorne einstellbar · Schließkraft EN 1–6 per Akkuschrauber von vorne einstellbar · mit optischer Schließkraftanzeige · Montagekonsole mit universellem Lochgruppensystem · DIN-L und DIN-R verwendbar · Gleitschiene GSR-EMF XEA mit elektromechanischer Feststellung · für TS 98 XEA · im XEA Design · gewährleistet die richtige Reihenfolge beim Schließen 2-flügeliger Türen · individuelles Feststellen der Türflügel · der Feststellpunkt ist auf einen Öffnungswinkel zwischen 80° und 130° einstellbar · Hinweis: Feststellpunkt ist gleichzeitig max. Türöffnungswinkel, Türstopper setzen · im Alarmfall oder bei Stromausfall wird die Feststellung aufgehoben und die Tür vom Türschließer geschlossen · die Ansteuerung erfolgt über externe Rauchmeldezentralen · durch die einstellbare Ausrückkraft (werkzeuglos) kann die Feststellung auch von Hand problemlos ausgelöst werden · Montage auf Bandseite · für Türen, bei denen der Feststellpunkt über 130° liegen soll, empfehlen wir, an Stelle der elektromechanischen Feststellung Haftmagnete EM einzusetzen Ausführung für Türbreiten: VL= 2500-3200 mm Weitere technische Eigenschaften: · Ausführung: Komplettset · prüfpflichtig: ja

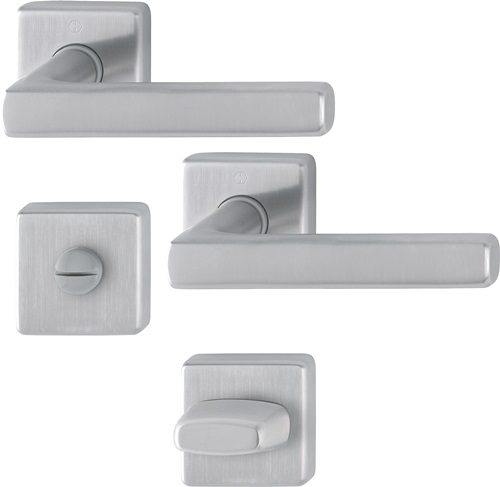

Innentür-Rosetten-Garnitur geprüft nach DIN EN 1906 (Gebrauchs-Kategorie Klasse 3) · Türgriffe mit Schnellstift-Verbindung (8 mm Vierkant) und Rückholfeder · Rosetten mit Stütznocken unsichtbar verschraubt · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Schnellstift
