TECWERK Wendeschneidplatte CNMG120404-R UNI Bearb.Schrupp

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 2,8mm · s: 2,38mm · l: 11mm · d: 6,35mm · r: 0,4mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,08 mm/U in Stahl / 0,08 mm/U in Rostfrei / 0,08 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,24 mm/U in Stahl / 0,18 mm/U in Rostfrei / 0,24 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 85 m/min in Stahl / 50 m/min in Rostfrei / 80 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 145 m/min in Stahl / 85 m/min in Rostfrei / 135 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Walzenstirnfräser mit positiver/negativer Geometrie zum spannen von 18 Stück ADMX 11T3.. einseitigen Wendeschneidplatten · Schnittdurchmesser 40mm mit 90° Anstellwinkel und 32mm Weldon Schaft gemäß DIN 1835B · 56mm Funktionslänge 130.0mm Gesamtlänge · Kühlkanalbohrung zum tiefen Schulterfräsen und tiefen Nutfräsen mit einer maximalen Schnitttiefe von 56mm Weitere technische Eigenschaften: · Axialer Spanwinkel: 11Grad · Bruttogewicht: 759g · Einsatzlänge - Metrisch: 70mm · Fräserdesign: J(T)-SAD11E · Gesamtlänge - Metrisch: 130mm · Klemmtypcode: S - Schraubklemmung durch Bohrung · Maximale Drehzahl: 19100rpm · Maximale Schnitttiefe - Metrisch: 56mm · Nettogewicht: 759g · Produktreihe: FORCE AD · Radialer Spanwinkel: -8,1Grad · Schaft: DIN 1835B – Weldon-Schaft · Schneiddurchmesser - Metrisch: 40mm · Schneidrichtung: Rechts · Spanndurchmesser - Metrisch: 32mm · Wendeplatten Indexzahl: 18

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 5,16mm · s: 6,35mm · l: 15,5mm · d: 12,7mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 5 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,1 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,4 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 110 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 575 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

für einen sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,4mm · Schnitttiefe max.: 5 mm in Stahl / 5 mm in Rostfrei / - mm in Guss / 5 mm in NE-Metalle / 4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,17 mm/U in Stahl / 0,18 mm/U in Rostfrei / - mm/U in Guss / 0,17 mm/U in NE-Metalle / 0,18 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,26 mm/U in Stahl / 0,23 mm/U in Rostfrei / - mm/U in Guss / 0,31 mm/U in NE-Metalle / 0,23 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 180 m/min in Stahl / 95 m/min in Rostfrei / - m/min in Guss / 245 m/min in NE-Metalle / 30 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 240 m/min in Stahl / 130 m/min in Rostfrei / - m/min in Guss / 770 m/min in NE-Metalle / 60 m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.8mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher NF mit verrundeter Schneidkante · im Substrat T9415 · MT-CVD beschichtet WC-Co Substrat im ISO-Bereich P05 -P30 · zum schlichten bis medium bearbeiten von Stählen Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 11,5g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 8,884g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: NF · Spannbohrungsdurchmesser - Metrisch: 3,81mm

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 30.12mm · 7.94mm Dick für 1.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher MM mit S02 Schneidkantenpreparation · im Substrat T7325 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich M10 -M25 · zum mittlere Festigkeit nichtrostenden Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 1,5mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 12mm · Bruttogewicht: 35,149g · Dicke Wendeschneidplatte - Metrisch: 7,54mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNGF 30 · Hauptschneidenwinkel: 20Grad · Minimale Einstechtiefe - Metrisch: 0,5mm · Nettogewicht: 35,149g · Planschneidenbreite - Metrisch: 13mm · Schneidkantenlänge - Metrisch: 30,12mm · Spanbrecher Herstellerbezeichnung: MM-S02

Walzenstirnfräser mit positiver/negativer Geometrie zum spannen von 2 Stück APE. 1504.. und 16 SPE. 1204.. einseitigen Wendeschneidplatten · Schnittdurchmesser 50mm mit 90° Anstellwinkel und BT 50 Kegelschaft gemäß JIS B 6339 · 76mm Funktionslänge 251mm Gesamtlänge zum tiefen Schulterfräsen und tiefen Nutfräsen mit einer maximalen Schnitttiefe von 76mm Weitere technische Eigenschaften: · Axialer Spanwinkel: 7Grad · Bruttogewicht: 3800g · Fräserdesign: J(T)-SSAP · Funktionslänge - Metrisch: 124mm · Gesamtlänge - Metrisch: 251mm · Klemmtypcode: S - Schraubklemmung durch Bohrung · Maximale Drehzahl: 9500rpm · Maximale Schnitttiefe - Metrisch: 76mm · Nettogewicht: 3800g · Radialer Spanwinkel: 0Grad · Schaft: Spindel DIN 2080-1 · Schneiddurchmesser - Metrisch: 50mm · Schneidrichtung: Rechts · Spanngrößencode Maschine: 50 · Wendeplatten Indexzahl: 18

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 4,5 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,1 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,4 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 110 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 575 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.8mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher SM mit verrundeter Schneidkante · im Substrat T6310 · PVD beschichtet WC-Co Feinstkornsubstrat in den ISO-Bereichen P01 -P15/M01 -M15/K05 -K20 und S01 -S15 · zum schlichten bis schruppen bearbeiten von Stählen · nichtrostenden Stählen · Gusseisen und Superlegierungen Weitere technische Eigenschaften: · Schnitttiefe max.: 3,5mm · Schnitttiefe min.: 0,8mm · Art der Beschichtung: PVD · Bruttogewicht: 9,721g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 9,721g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: SM · Spannbohrungsdurchmesser - Metrisch: 3,81mm

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.4mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher FM mit verrundeter Schneidkante · im Substrat T8430 · PVD beschichtet WC-Co Feinkornsubstrat im ISO-Bereich P20 -P40 · zum schlichten bis medium bearbeiten von Stählen Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 9,52g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 9,52g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: FM · Spannbohrungsdurchmesser - Metrisch: 3,81mm

zur Schruppbearbeitung = R Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 1,2mm · Anwendungsbereich: Bearbeitung Schrupp · Schnitttiefe max.: 7 mm in Stahl / 5,3 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1,5 mm in Stahl / 1,5 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,25 mm/U in Stahl / 0,25 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,7 mm/U in Stahl / 0,53 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 175 m/min in Stahl / 105 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 270 m/min in Stahl / 160 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.4mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher SM mit verrundeter Schneidkante · im Substrat T9415 · MT-CVD beschichtet WC-Co Substrat im ISO-Bereich P05 -P30 · zum schlichten bis schruppen bearbeiten von Stählen Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 9,354g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 9,354g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: SM · Spannbohrungsdurchmesser - Metrisch: 3,81mm

Entgratfräser mit doppelt negativer Geometrie zum spannen von 1 Stück SDEW 0903.. oder SDEX 0903.. einseitigen Wendeschneidplatten · Schnittdurchmesser 10 bis maximal 22mm mit 45° Anstellwinkel und 16mm Weldon Schaft gemäß DIN 1835B · 75mm Gesamtlänge zum Entgratfräsen mit einer maximalen Schnitttiefe von 8.0mm Weitere technische Eigenschaften: · Wendeplatte: 1 · Axialer Spanwinkel: 0Grad · Bruttogewicht: 133,8g · Einsatzlänge - Metrisch: 27mm · Fräserdesign: SSD09 · Klemmtypcode: S - Schraubklemmung durch Bohrung · Maximale Drehzahl: 40700rpm · Maximaler Schneiddurchmesser - Metrisch: 22mm · Nettogewicht: 133,8g · Radialer Spanwinkel: 0Grad · Schaft: DIN 1835B – Weldon-Schaft · Schneiddurchmesser - Metrisch: 10mm · Schneidrichtung: Rechts · Spanndurchmesser - Metrisch: 16mm

6 mm Spannzange

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 4,4mm · s: 3,97mm · l: 16,5mm · d: 9,525mm · r: 0,4mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,08 mm/U in Stahl / 0,08 mm/U in Rostfrei / 0,08 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,24 mm/U in Stahl / 0,18 mm/U in Rostfrei / 0,24 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 85 m/min in Stahl / 50 m/min in Rostfrei / 80 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 145 m/min in Stahl / 85 m/min in Rostfrei / 135 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

zur Schruppbearbeitung = R Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 8,7mm · d: 12,7mm · r: 0,8mm · Anwendungsbereich: Bearbeitung Schrupp · Schnitttiefe max.: 5 mm in Stahl / 3,8 mm in Rostfrei / 5 mm in Guss / - mm in NE-Metalle / 3 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1 mm in Stahl / 1 mm in Rostfrei / 1 mm in Guss / - mm in NE-Metalle / 1 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,55 mm/U in Stahl / 0,41 mm/U in Rostfrei / 0,55 mm/U in Guss / - mm/U in NE-Metalle / 0,33 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 225 m/min in Stahl / 135 m/min in Rostfrei / 210 m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 335 m/min in Stahl / 200 m/min in Rostfrei / 315 m/min in Guss / - m/min in NE-Metalle / 100 m/min in Superlegierungen / - m/min in gehärtete Stähle

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,7mm · d: 12,7mm · r: 0,4mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / 0,1 mm/U in Rostfrei / 0,1 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,3 mm/U in Stahl / 0,23 mm/U in Rostfrei / 0,3 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 125 m/min in Stahl / 75 m/min in Rostfrei / 115 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 230 m/min in Stahl / 135 m/min in Rostfrei / 215 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

zur Schlichtbearbeitung = F Weitere technische Eigenschaften: · d1: 3,81mm · s: 4,76mm · l: 16,6mm · d: 9,525mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Schlicht · Schnitttiefe max.: 3 mm in Stahl / - mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / - mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,15 mm/U in Stahl / - mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,2 mm/U in Stahl / - mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 195 m/min in Stahl / - m/min in Rostfrei / 185 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 245 m/min in Stahl / - m/min in Rostfrei / 230 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

17 mm Führungshülse

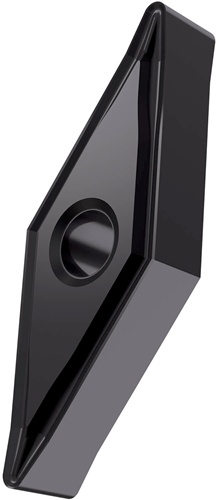

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.8mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher NF mit verrundeter Schneidkante · im Substrat T6310 · PVD beschichtet WC-Co Feinstkornsubstrat in den ISO-Bereichen P01 -P15 und M01 -M15 · zum schlichten bis medium bearbeiten von Stählen und nichtrostenden Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 3mm · Schnitttiefe min.: 0,8mm · Art der Beschichtung: PVD · Bruttogewicht: 9,348g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 9,348g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: NF · Spannbohrungsdurchmesser - Metrisch: 3,81mm
