Scarfing-Schneideinsatz ISO SPUB 19-R20:6640 Radius 20mm MT-CVD beschicht. Gold

Doppelseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 10.0mm mit facettierter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Scheibenfräsern S90SN Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 5,4mm · Bruttogewicht: 11,31g · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNHQ AZ · Innenkreisdurchmesser - Metrisch: 12,7mm · Nettogewicht: 10,189g · Schneidkantenlänge - Metrisch: 12,7mm · Spannbohrungsdurchmesser - Metrisch: 5mm

Austauschbare teilsegmentierte kugelförmige Kopierfräswendeschneidplatte für einen Durchmesser von 16mm für eine maximale Schnitttiefe von 15.0mm · M Geometrie und M8345 PVD Beshcichtung WC-Co Substrat in den ISO-Gruppen P30-P50 und M30 -M40 zum bearbeiten von Stahl und nichtrostenden Stahl mit Kopierfräsern L2-SZP Weitere technische Eigenschaften: · Schnitttiefe max.: 15mm · Schnitttiefe min.: 0,3mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 16mm · Bruttogewicht: 2,891g · Dicke Wendeschneidplatte - Metrisch: 3,18mm · Fräserdesign: ZP · Nettogewicht: 2,891g · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 2,9mm

Kurzer schaftfräser mit 4 Schneiden · Durchmesser 17mm mit 32mm Schnittlänge · 92mm Gesamtlänge und 43.5mm erreichbare Lämge mit Halsfreischliff · gemäß DIN 844 K Standard mit einem 16mm Weldonschaft · HSSE-PM mit unbeschichtet · 30° Helix und 12° Spanwinkel zum Schulterfräsen · Nutfräsen und Rampenfräsen in Baustahl und Kohlenstoffstahl 0 und Kupfer oder Kupferlegierungen Weitere technische Eigenschaften: · Schafttoleranz: h6 · Drallwinkel: 30

Hartmetall · Schaft-Ø 6 mm · Form A, (ZYA nach DIN 8033) · Zylinderform ohne Stirnverzahnung

Langer schaftfräser mit 4 Schneiden · Durchmesser 20mm mit 75mm Schnittlänge · 141mm Gesamtlänge und 90.5mm erreichbare Lämge mit Halsfreischliff · gemäß DIN 844 L Standard mit einem 20mm Weldonschaft · HSSE-PM mit TiCN Beschichtung · 30° Helix und 12° Spanwinkel zum Schulterfräsen und Nutfräsen in Baustahl · Kohlenstoffstahl und legierter 0 · Gusseisen · Kupfer oder Kupferlegierungen und Titan oder Titanlegierungen Weitere technische Eigenschaften: · Schafttoleranz: h6 · Drallwinkel: 30

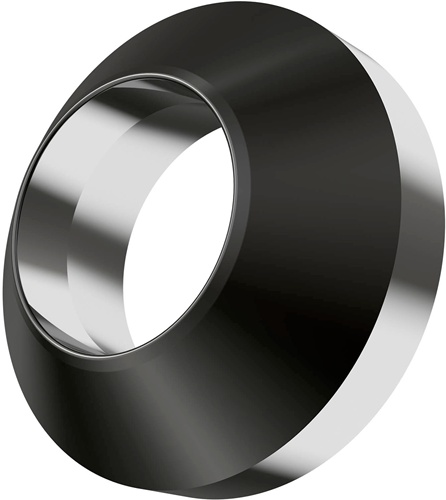

Scarfing Ringe mit einem Außendurchmesser von 13mm · einem Innendurchmesser von 8mm · 5mm dick und einen Arbeitsradius von 9.1mm für Rohrdurchmesser von 25 bis 28mm · S45 unbeschichtetes WC-(Ti · Ta · Nb)C-Co Karbit innerhalb des ISO-Substratsbereichs P30-P50 und M30-M40 zum entgraten der Innenseite von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Bruttogewicht: 3,847g · Dicke Wendeschneidplatte - Metrisch: 5mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PSR · Innenkreisdurchmesser - Metrisch: 13mm · Maximaler Rohrinnendurchmesser - Metrisch: 26mm · Minimaler Rohrinnendurchmesser - Metrisch: 24mm · Nettogewicht: 3,847g · Profilradius - Metrisch: 9,1mm · Trägerwerkzeugdurchmesser - Metrisch: 8mm · Wendeplattendurchmesser - Metrisch: 13mm

HSS-Co8 · DIN 844 · Typ N · Vierschneider · lang · Zentrumschnitt · Zylinderschaft mit Mitnahmefläche · rechtsschneidend · zum Fräsen von Werkstoffen mit geringer und mittlerer Festigkeit bis ca. 800 N/mm² mit unbeschichtetem Werkzeug und 1200 N/mm² mit beschichtetem Werkzeug Weitere technische Eigenschaften: · Werkstoffeignung Stahl: sehr gut geeignet · Werkstoffeignung NE-Metalle: bedingt geeignet · Werkstoffeignung INOX: bedingt geeignet · Werkstoffeignung Guss: sehr gut geeignet

90° · vernickelte Ausführung · mit Innenkühlung · mit ungleicher Teilung für mittlere bis starke Schruppbearbeitung · für Wendeschneidplatte APKT-16 Weitere technische Eigenschaften: · L: 40mm · Kühlung: mit Innenkühlung · d1: 18mm · Ausführung: 40A4R-S90AP16D-C · Oberfläche: vernickelt · D: 40mm · Wendeplatte: APKT-16 · Ø d H7: 16mm · b: 8,4mm

Scarfing Ringe mit einem Außendurchmesser von 13mm · einem Innendurchmesser von 7mm · 5mm dick und einen Arbeitsradius von 8mm für Rohrdurchmesser von 22 bis 24mm · 5040 MT-CVD beschichtetes WC-(Ti · Ta · Nb)C-Co Karbit innerhalb des ISO-Substratsbereichs P25-P45 und M25-M35 zum entgraten der Innenseite von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 4,151g · Dicke Wendeschneidplatte - Metrisch: 5mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PSR · Innenkreisdurchmesser - Metrisch: 13mm · Maximaler Rohrinnendurchmesser - Metrisch: 24mm · Minimaler Rohrinnendurchmesser - Metrisch: 22mm · Nettogewicht: 4,151g · Profilradius - Metrisch: 8mm · Trägerwerkzeugdurchmesser - Metrisch: 7mm · Wendeplattendurchmesser - Metrisch: 13mm

Walzenstirnfräser mit positiver/negativer Geometrie zum spannen von 20 Stück ADMX 16 oder ADEX 16 einseitigen Wendeschneidplatten · Schnittdurchmesser 63mm mit 90° Anstellwinkel und 27mm Verbindungsbohrung gemäß DIN 8030 · 68mm Funktionslänge 100mm Überstandslänge · Kühlkanalbohrung und ungleiche Teilung zum tiefen Schulterfräsen und tiefen Nutfräsen mit einer maximalen Schnitttiefe von 68mm Weitere technische Eigenschaften: · Axialer Spanwinkel: 12Grad · Bruttogewicht: 1389g · Fräserdesign: J(T)-SAD16E · Funktionslänge - Metrisch: 100mm · Klemmtypcode: S - Schraubklemmung durch Bohrung · Maximale Drehzahl: 11700rpm · Maximale Schnitttiefe - Metrisch: 68mm · Nettogewicht: 1311g · Produktreihe: FORCE AD · Radialer Spanwinkel: -6Grad · Schaft: Aufsteckfräser DIN 8030 – Spiralfräser · Schneiddurchmesser - Metrisch: 63mm · Schneidrichtung: Rechts · Senkdurchmesser Spannbohrung - Metrisch: 22mm · Spannbohrungstiefe - Metrisch: 22mm · Spanndurchmesser - Metrisch: 27mm · Wendeplatten Indexzahl: 20

Scarfing Ringe mit einem Außendurchmesser von 22mm · einem Innendurchmesser von 12mm · 10mm dick und einen Arbeitsradius von 13.7mm für Rohrdurchmesser von 32 bis 41mm · S45 unbeschichtetes WC-(Ti · Ta · Nb)C-Co Karbit innerhalb des ISO-Substratsbereichs P30-P50 und M30-M40 zum entgraten der Innenseite von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Bruttogewicht: 21,668g · Dicke Wendeschneidplatte - Metrisch: 10mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PSR · Innenkreisdurchmesser - Metrisch: 22mm · Maximaler Rohrinnendurchmesser - Metrisch: 36mm · Minimaler Rohrinnendurchmesser - Metrisch: 32mm · Nettogewicht: 21,668g · Profilradius - Metrisch: 13,7mm · Trägerwerkzeugdurchmesser - Metrisch: 12mm · Wendeplattendurchmesser - Metrisch: 22mm

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 4,4mm · s: 3,97mm · l: 16,5mm · d: 9,525mm · r: 0,4mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,08 mm/U in Stahl / 0,08 mm/U in Rostfrei / 0,08 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,24 mm/U in Stahl / 0,18 mm/U in Rostfrei / 0,24 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 85 m/min in Stahl / 50 m/min in Rostfrei / 80 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 145 m/min in Stahl / 85 m/min in Rostfrei / 135 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

zum Kopierfräsen Weitere technische Eigenschaften: · d1: 3,9mm · s: 3,97mm · d: 12mm · Anwendungsbereich: Kopierfräsen · Schnitttiefe max.: 3 mm in Stahl / 3 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1 mm in Stahl / 1 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / 0,1 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,35 mm/U in Stahl / 0,35 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 185 m/min in Stahl / 110 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 280 m/min in Stahl / 165 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 19.05mm · 8.15mm dick und einen Arbeitsradius von 30mm für Rohrdurchmesser von 35 bis 44mm · 6640 MT-CVD beschichtetes WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P40 und M20-M35 zum entgraten von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 27,341g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 19-R · Innenkreisdurchmesser - Metrisch: 19,05mm · Maximaler Rohraußendurchmesser - Metrisch: 54mm · Minimaler Rohraußendurchmesser - Metrisch: 41mm · Nettogewicht: 27,341g · Profilradius - Metrisch: 30mm · Schneidkantenlänge - Metrisch: 19,05mm · Spannbohrungsdurchmesser - Metrisch: 7,95mm

zur Schlichtbearbeitung = F Weitere technische Eigenschaften: · d1: 2,8mm · s: 2,38mm · l: 6,4mm · d: 6,35mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Schlicht · Schnitttiefe max.: 1,5 mm in Stahl / 1,5 mm in Rostfrei / 1,5 mm in Guss / 1,5 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,3 mm in Stahl / 0,3 mm in Rostfrei / 0,3 mm in Guss / 0,3 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,08 mm/U in Stahl / 0,09 mm/U in Rostfrei / 0,08 mm/U in Guss / 0,08 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,2 mm/U in Stahl / 0,18 mm/U in Rostfrei / 0,2 mm/U in Guss / 0,24 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 175 m/min in Stahl / 95 m/min in Rostfrei / 140 m/min in Guss / 240 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 290 m/min in Stahl / 155 m/min in Rostfrei / 235 m/min in Guss / 925 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Durch die CBN tiefgeschliffenen Spannuten sind die Schneiden absolut scharf. Zum grat- und ratterfreien Ansenken, Entgraten und Versenken. Beste Ergebnisse bei niedriger Schnittgeschwindigkeit. Weitere technische Eigenschaften: · Vorschub in Stahl bis 500 N: 0,09mm/U

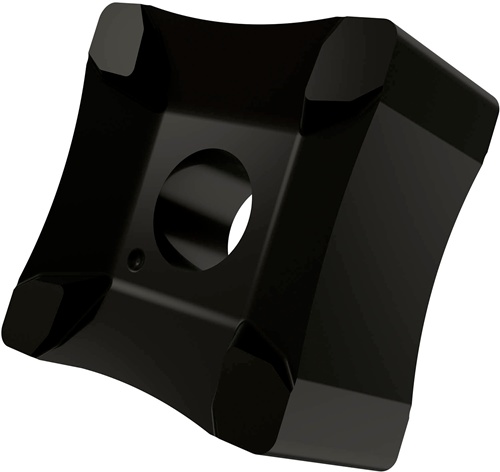

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 15.875mm · 8.15mm dick und einen Arbeitsradius von 30mm für Rohrdurchmesser von 35 bis 44mm · T9335 MT-CVD beschichtetes funktionelles WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P45/M15-M40 und S15-S25 zum entgraten von Stahl · Edelstahl und Superlegierungen Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 20,69g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 15-R · Innenkreisdurchmesser - Metrisch: 15,875mm · Maximaler Rohraußendurchmesser - Metrisch: 54mm · Minimaler Rohraußendurchmesser - Metrisch: 41mm · Nettogewicht: 19,301g · Profilradius - Metrisch: 30mm · Schneidkantenlänge - Metrisch: 15,875mm · Spannbohrungsdurchmesser - Metrisch: 5,16mm

zur Schruppbearbeitung = R Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 8,7mm · d: 12,7mm · r: 0,8mm · Anwendungsbereich: Bearbeitung Schrupp · Schnitttiefe max.: 5 mm in Stahl / 3,8 mm in Rostfrei / 5 mm in Guss / - mm in NE-Metalle / 3 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1 mm in Stahl / 1 mm in Rostfrei / 1 mm in Guss / - mm in NE-Metalle / 1 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,55 mm/U in Stahl / 0,41 mm/U in Rostfrei / 0,55 mm/U in Guss / - mm/U in NE-Metalle / 0,33 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 225 m/min in Stahl / 135 m/min in Rostfrei / 210 m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 335 m/min in Stahl / 200 m/min in Rostfrei / 315 m/min in Guss / - m/min in NE-Metalle / 100 m/min in Superlegierungen / - m/min in gehärtete Stähle

27 mm Führungshülse

HSS · DIN 340 · Typ N · Spitzenwinkel 118 ° · profilgeschliffen mit Kreuzanschliff ab Ø 3,0 mm · mit Zylinderschaft · rechtsschneidend · für tiefe Löcher sowie zum Bohren durch Bohrbuchsen in Stahl und Guss Industriequalität Weitere technische Eigenschaften: · Baulänge: lang · Vorschub in Stahl bis 800 N: 0,1mm/U · Qualität: profilgeschliffen
