Rosettengrt.CORE+8999 8mm/6501/6612 PZ ER VA U-Form DIN L/R D/D OGRO

aus durchgefärbtem Polyamid · Durchmesser 32 mm · 30 mm Ausladung · zur Befestigung von der Rückseite

Gleitschienen-Türschließer nach EN 1154 · Schließkraft Größe EN 2 - 5 und EN 5 - 7 · mit CE-Kennzeichnung · im Contur Design · mit stark abfallendem Öffnungsmoment für leichtes Türöffnen gem. DIN SPEC 1104 · Schließgeschwindigkeit und Endschlag über Ventil komfortabel von vorn stufenlos einstellbar · hydraulisch kontrollierte Öffnungsdämpfung und Schließverzögerung einstellbar · Montagekonsole mit universellem Lochgruppensystem · DIN links und rechts verwendbar · für Türblattmontage Bandgegenseite (Öffnungswinkel auf ca. 120° - 145° begrenzt) · bei Feuer- und Rauchschutztüren muss ein Türstopper gesetzt werden oder Sturzmontage Bandseite (Öffnungswinkel bis 180° möglich) Weitere technische Eigenschaften: · prüfpflichtig: ja

Wechselfunktion E · für einflügelige Rahmentüren · umlegbare Falle (DIN links / DIN rechts), zugelassen nach EN 12209 für Feuerschutztüren, EN 179 (Notausgänge), EN 1125 (Paniktüren) · Riegel 1-tourig 20 mm · Stulp Edelstahl matt · Vierkant 9 mm · Stulplänge 270 mm · PZ · Entfernung 92 mm Weitere technische Eigenschaften: · Riegelausschluss: 20mm · Schlossriegel: 1-tourig · Norm: DIN 18250 · Hinterdornmaß: 15mm · Schlosskasten: oben und unten geschlossen · Riegel: vernickelt

seefestes, absolut rostfreier Messingkörper mit doppelt verriegeltem Edelstahlbügel · rostfreies Präzisions-Schließwerk · gleichschließend lieferbar auf Anfrage · Hergestellt in Deutschland

bestehend aus: Scheren-Türschließer TS 73 V Scherengestänge-Türschließer · geprüft nach DIN EN 1154 · mit intergrierter selbstregulierender Öffnungsdämpfung und stufenlos einstellbarer Schließkraft Größe EN 2-4 · Schließgeschwindigkeit in zwei voneinander unabhängigen Bereichen · für DIN-L und DIN-R verwendbar Rastfeststellarm Scherengestänge mit abschaltbarer Rastfeststellung zu TS 73 V und TS 83 · Nicht für Feuer- und Rauchschutztüren einsetzbar. Montageplatte zu TS 73 V · zur Befestigung des Schließers an Feuer- und Rauchschutztüren sowie an solchen Türen, bei denen keine direkte Befestigung möglich ist · mit universeller Lochgruppe gemäß Beiblatt 1 zur DIN EN 1154 A Weitere technische Eigenschaften: · Ausführung: Komplettset · prüfpflichtig: ja

Umschaltfunktion B · für zweiflügelige Türen · zugelassen nach EN 12209 für Feuerschutztüren, EN 179 (Notausgänge), EN 1125 (Paniktüren) · Riegel 1-tourig 20 mm · Stulp Edelstahl matt · Entfernung 92 mm · 9 mm Vierkant · Stulplänge 270 mm · DIN links und DIN rechts verwendbar · auswärts/einwärts einstellbar · geteilte Nuss Weitere technische Eigenschaften: · Riegelausschluss: 20mm · Schlossriegel: 1-tourig · Hinterdornmaß: 15mm · Schlosskasten: oben und unten geschlossen

aus Vierkant-Stahlrohr 25 x 25 mm · Anschraubplatte 60 x 60 mm · mit M10-Gewinde · Tragkraft je Fuß 50 kg · Bodenunebenheiten können durch Einsatz der Regulierschrauben ausgeglichen werden (geringere Tragkraft berücksichtigen!). Weitere technische Eigenschaften: · Material: Stahl

mit Hartgeldeinsatz · innenliegender Griff Weitere technische Eigenschaften: · Oberfläche: lackiert

aus durchgefärbtem Polyamid · Durchmesser 32 mm · 30 mm Ausladung · zur Befestigung von der Rückseite · Edition matt

Wechselgarnitur für Profiltüren · mit Knopf 76G · Türgriff fest/drehbar gelagert · Vollstift-Verbindung · Schilder mit Edelstahl-Unterkonstruktion und Stütznocken · innen: sichtbare Verschraubung M6 · Entfernung 92 mm · Vierkant 8 mm · DIN links / rechts Weitere technische Eigenschaften: · Norm: DIN 1906 · Lagerung: fest/drehbar · Drückertiefe: 55mm

besteht aus: 2x Türschließer TS 98 XEA Gleitschienen-Türschließer nach DIN EN 1154 · Schließkraft Größe EN 1-6 · im XEA Design · mit stark abfallendem Öffnungsmoment für leichtes Türöffnen gemäß DIN SPEC 1104 · Montagearten: Normalmontage Band- und Bandgegenseite, Kopfmontage Band- und Bandgegenseite · Schließgeschwindigkeit, 2. Schließbereich 15°–0° (SoftFlow), Endschlag, hydraulisch kontrollierte Öffnungsdämpfung sowie Schließverzögerung über Ventil komfortabel von vorne einstellbar · Schließkraft EN 1–6 per Akkuschrauber von vorne einstellbar · mit optischer Schließkraftanzeige · Montagekonsole mit universellem Lochgruppensystem · DIN-L und DIN-R verwendbar Gleitschiene GSR XEA für TS 98 XEA · im XEA Design · der Gleitschienen-Schließfolgeregler DORMA GSR XEA gewährleistet, dass sich bei 2-flügeligen Türen der Gangflügel stets nach dem Standflügel schließt · mit Schubstangen-Klemmsystem · unabhängig von der Hydraulik des Türschließers und sorgt so für höchste Sicherheit und Zuverlässigkeit (kein Zuschleichen der Tür) · eine Überlastsicherung schützt die Schließfolgeregelung und die Türkonstruktion vor Beschädigung · der Schließfolgeregler GSR XEA ist sowohl für DIN-L- als auch für DIN-R-Türen verwendbar und wird mit Türschließern TS 98 XEA kombiniert · Montage auf der Bandseite Ausführung für Türbreiten: VK = 1220-1350 mm Weitere technische Eigenschaften: · Ausführung: Komplettset · prüfpflichtig: ja

zur sicheren Aufbewahrung von Schlüsseln und anderen Wertgegenständen · einfacher und zentraler Zugriff für wechselnde Personengruppen · Zinkdruckguss · 4-stellige, individuell einstellbare Zahlenkombination · 10.000 frei wählbare, zurücksetzbare Kombinationen · zur Wandmontage im Innen- oder geschützten Außenbereich · inklusive Befestigungsmaterial Weitere technische Eigenschaften: · Material: Zinkdruckguss

Edelstahl V2A · käntig · mit losem Edelstahl-Knopfstift

Panik-Wechselfunktion E · für einflügelige Holz-oder Stahltüren · Feuerschutzeignung nach DIN 18250 Klasse 3 und DIN EN 179 · PZW-Ausführung · 2-tourig · Falle aus Stahl mit Tempergusskopf, vernickelt · Riegel aus Stahl vernickelt · Entfernung 72 mm · Vierkant 9 mm · Stulplänge 235 mm aus Edelstahl, abgerundet · allseitig geschlossener Schlosskasten · nicht kombinierbar mit Knauf-, Freilauf- und Elektronikzylindern Weitere technische Eigenschaften: · Falle: Stahl · Norm: DIN 18250 + EN 179 · Schlosskasten: allseitig geschlossen · Riegel: Stahl

Wendeschlüssel · mit Not- und Gefahrenfunktion beidseitig · verschiedenschließend · gefertigt nach DIN 18252 und EN 1303 · massiv Messing matt vernickelt · 6 Stiftzuhaltungen einreihig · mit je 3 Wendeschlüsseln Messing glänzend vernickelt · Hantelstifte als Pickingwiderstand · Kernstifte Sondermessing · 1 Gehäuse-Stahlstift als Anbohrhemmung · Federn Edelstahl rostfrei · balliger Zylinderkern für exakte Schlüsselführung

zum Einfräsen · PVC · EV (= Modifiziertes Elastik Polymer) · Falzbreite 12 mm · Anschlagluft 5 mm · in DIY Verpackung

Innentür-Rosetten-Garnitur · geprüft nach DIN EN 1906 (Gebrauchs-Kategorie Klasse 3) · Türgriff mit Schnellstift-Verbindung · Rosetten mit Kunststoff-Unterkonstruktion · Rückholfeder und Stütznocken · Befestigung: verdeckt, durchgehend, wechselseitig, Mehrzweckschrauben · Vierkant 8 mm · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Schnellstift

in R-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Knopf Modell 123.23R aus Polyamid und Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 20 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Rosettenunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Wechselgarnitur vorgerichtet für PZ Rosetten-Abdeck-Kappe, rund, aus Polyamid durchgängig eingefärbt, Durchmesser 55 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Benutzer-Kategorie nach DIN EN 1906 - Klasse 4 Garnitur, mit Vierkantstift 8 mm · Drückerlänge 138 mm · Wechselgarnitur Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: R-Technik

aus Edelstahl · drehbar Weitere technische Eigenschaften: · Form: gerader Kopf

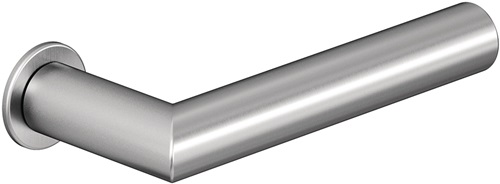

mini · mit flacher Drückerrosette aus Polyamid, Durchmesser 32 mm, bestehend aus: Türdrücker Modell 162.21PCM in Gehrungsform aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, bzw. Modell 162.21XAM aus Edelstahlrundrohr im Gehrungsschnitt (1.4301) mit 1,5mm Wandstärke · Durchmesser jeweils 21,3 mm, mit Ansatzführung · Vierkantstift des Drückerstiftteiles 8 mm mit Trapezgewinde · Fixierung der Drücker in einem Einpresslager mit umlaufender Verzahnung und einer Polyamid-Gleitlagerbuchse mit zwei Nocken als Verdrehsicherung im Einpresslager · der Gewindestift M5 fixiert sich, als Sicherung der Türdrückerlochteile, in einer Aussparung im Vierkantstift und trägt somit zur optimalen Kraftübertragung in das Türblatt bei · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 · Montage der Einpressbuchsen mittels Montagemutter mit Trapezgewinde SW 19, daher empfehlen wir die Montage mit einem Ringschlüssel (SW 19) · Das Fräsmaß im Bereich der Schlossnuss muss ein Nennmaß von 25 mm aufweisen · Fertigungstoleranzen von +/- 1 mm können durch die Einpresslagerung ausgeglichen werden · zur Montage an Wohnraum- und Innentüren mit HDF-Deckplatte und Mittellagen aus Röhrenspan- bzw. Vollspaneinlage oder hochwertiger, sowohl in stumpfer als auch gefälzter Ausführung · wir empfehlen die Montage von mini ausschließlich an von HEWI und den Türenherstellern geprüften Türelementen (eine aktuelle Aufstellung finden Sie unter www.hewi.de/mini) · ausgelegt und geprüft für den Objektbereich · Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Standardstift
