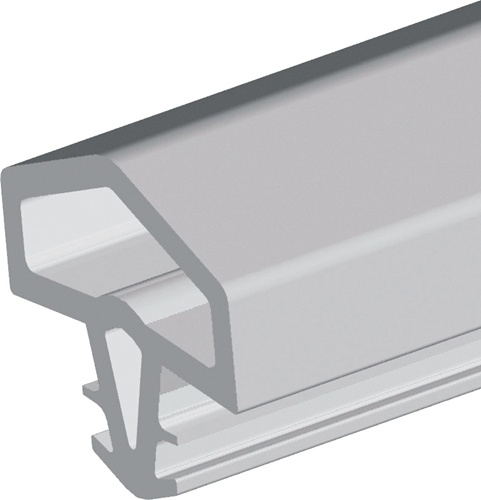

Türanschlagdg.0680 L.5m z.Einfräsen PVC blk weiß ELLEN

Innentür-Rosetten-Garnitur · Kunststoffunterkonstruktion mit Stütznocken · Profilstift-Verbindung · verdeckte, durchgehende Verschraubung mit selbstschneidenden Gewindeschrauben · DIN links / rechts Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Profilstift

in R-Technik mit Schildern nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Knopf Modell 123.23R aus Polyamid und Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 20 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Schildunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Schild-Abdeck-Kappe aus Polyamid durchgängig eingefärbt, 46 x 180 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Entfernung 72 mm, Lochung PZ, für Türstärke 38-48 mm Ausgelegt und geprüft für den Objektbereich, Benutzerkategorie nach DIN EN 1906 - Klasse 4 Feuerschutzgarnitur mit Vierkantstift 9 mm, nach DIN 18273 · Drückerlänge 138 mm · Wechselgarnitur Weitere technische Eigenschaften: · Lagerung: fest-drehbar-gelagert · Ergänzung: D/K · Vierkant: 9mm

Not- und Gefahrenfunktion · matt vernickelt · Bohrmuldenschlüssel · mit Sicherungskarte · SKG** geprüfter Anbohrschutz durch gehärtete Stahlstifte · 10 Schließelemente in 2 unabhängigen Stiftreihen · Fertigung nach DIN EN 1303, DIN 18252, ISO 91:28 · ab 60 mm geeignet für Feuerschutz-/Rauchschutztüren (T90) durch Brandprüfung DIN EN 1303 Klasse B gemäß EN 1634-2 · inkl. 3 Schlüsseln · Zylinder und Ersatzschlüssel können nur gegen Vorlage der Sicherungskarte hergestellt werden Weitere technische Eigenschaften: · Material: Messing · Norm: DIN 18252

mini in Edition matt · mit flacher Drückerrosette aus Polyamid, Durchmesser 32 mm, bestehend aus: Türdrücker in Gehrungsform aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt Oberfläche matt Durchmesser 21,3 mm, mit Ansatzführung · Vierkantstift des Drückerstiftteiles 8 mm mit Trapezgewinde · Fixierung der Drücker in einem Einpresslager mit umlaufender Verzahnung und einer Polyamid-Gleitlagerbuchse mit zwei Nocken als Verdrehsicherung im Einpresslager · der Gewindestift M5 fixiert sich, als Sicherung der Türdrückerlochteile, in einer Aussparung im Vierkantstift und trägt somit zur optimalen Kraftübertragung in das Türblatt bei · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 · Montage der Einpressbuchsen mittels Montagemutter mit Trapezgewinde SW 19, daher empfehlen wir die Montage mit einem Ringschlüssel (SW 19) · Das Fräsmaß im Bereich der Schlossnuss muss ein Nennmaß von 25 mm aufweisen · Fertigungstoleranzen von +/- 1 mm können durch die Einpresslagerung ausgeglichen werden · zur Montage an Wohnraum- und Innentüren mit HDF-Deckplatte und Mittellagen aus Röhrenspan- bzw. Vollspaneinlage oder hochwertiger, sowohl in stumpfer als auch gefälzter Ausführung · wir empfehlen die Montage von mini ausschließlich an von HEWI und den Türenherstellern geprüften Türelementen (eine aktuelle Aufstellung finden Sie unter www.hewi.de/mini) · ausgelegt und geprüft für den Objektbereich · Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Standardstift

Panik-Wechselfunktion E · selbstverriegelnd · für einflügelige Holz- oder Stahltüren · Feuerschutzeignung nach DIN 18250 Klasse 3 und DIN EN 179 · PZW-Ausführung · 1-tourig · Falle aus Stahl mit Tempergusskopf, vernickelt · Riegel aus Stahl vernickelt · Entfernung 72 mm · Vierkant 9 mm · Stulplänge 235 mm aus Edelstahl, abgerundet · allseitig geschlossener Schlosskasten · Geräuschdämpfung beim automatischen Verschließen · beim Rückschließen des Riegels wird dieser früher zurückgeschlossen als die Falle · kombinierbar mit Standard-, Knauf- und Freilaufzylinder Weitere technische Eigenschaften: · Ausführung: selbstverriegelnd · Falle: Stahl · Norm: DIN 18250 + EN 179 · Schlosskasten: allseitig geschlossen · Riegel: Stahl

Objektbeschläge mit Federunterstützung für wartungsfreie Drücker-Lagerung · Vierkant 8 mm · für Türstärken von 37–42 mm · geprüft nach DIN EN 1906 · (Gebrauchs-Kategorie Klasse 4) Weitere technische Eigenschaften: · Befestigungsart: Standard · Vierkant: 8mm · Entfernung: 72mm

Not- und Gefahrenfunktion · matt vernickelt · Bohrmuldenschlüssel · mit Sicherungskarte · SKG** geprüfter Anbohrschutz durch gehärtete Stahlstifte · 10 Schließelemente in 2 unabhängigen Stiftreihen · Fertigung nach DIN EN 1303, DIN 18252, ISO 91:28 · ab 60 mm geeignet für Feuerschutz-/Rauchschutztüren (T90) durch Brandprüfung DIN EN 1303 Klasse B gemäß EN 1634-2 · inkl. 3 Schlüsseln · Zylinder und Ersatzschlüssel können nur gegen Vorlage der Sicherungskarte hergestellt werden Weitere technische Eigenschaften: · Material: Messing · Norm: DIN 18252

Drückergarnitur für Rahmentüren · Entfernung 92 mm · Vierkant 8 mm · PZ-gelocht · Drücker fest-drehbar gelagert · innen mit Hochhaltefeder · Clipschildtechnik auf Druckgussunterkonstruktion · Stärke 10 mm · Höhe 245 mm · Breite 36 mm · Verschraubung von innen nach außen · unsichtbar verschraubt · DIN links / rechts · Lieferung ohne Stift und Schrauben Weitere technische Eigenschaften: · Norm: DIN 1906 · Zylinderabdeckung: ohne ZA · Lagerung: fest/drehbar · Ergänzung: Lieferung ohne Stift und Schrauben

besteht aus: 2x Türschließer TS 98 XEA Gleitschienen-Türschließer nach DIN EN 1154 · Schließkraft Größe EN 1-6 · im XEA Design · mit stark abfallendem Öffnungsmoment für leichtes Türöffnen gemäß DIN SPEC 1104 · Montagearten: Normalmontage Band- und Bandgegenseite, Kopfmontage Band- und Bandgegenseite · Schließgeschwindigkeit, 2. Schließbereich 15°–0° (SoftFlow), Endschlag, hydraulisch kontrollierte Öffnungsdämpfung sowie Schließverzögerung über Ventil komfortabel von vorne einstellbar · Schließkraft EN 1–6 per Akkuschrauber von vorne einstellbar · mit optischer Schließkraftanzeige · Montagekonsole mit universellem Lochgruppensystem · DIN-L und DIN-R verwendbar · Gleitschiene GSR-EMF XEA mit elektromechanischer Feststellung · für TS 98 XEA · im XEA Design · gewährleistet die richtige Reihenfolge beim Schließen 2-flügeliger Türen · individuelles Feststellen der Türflügel · der Feststellpunkt ist auf einen Öffnungswinkel zwischen 80° und 130° einstellbar · Hinweis: Feststellpunkt ist gleichzeitig max. Türöffnungswinkel, Türstopper setzen · im Alarmfall oder bei Stromausfall wird die Feststellung aufgehoben und die Tür vom Türschließer geschlossen · die Ansteuerung erfolgt über externe Rauchmeldezentralen · durch die einstellbare Ausrückkraft (werkzeuglos) kann die Feststellung auch von Hand problemlos ausgelöst werden · Montage auf Bandseite · für Türen, bei denen der Feststellpunkt über 130° liegen soll, empfehlen wir, an Stelle der elektromechanischen Feststellung Haftmagnete EM einzusetzen Ausführung für Türbreiten: V= 1220-1350 mm Weitere technische Eigenschaften: · Ausführung: Komplettset · prüfpflichtig: ja

PZ Ausführung · zugelassen nach DIN 18251-1, Klasse 4 · mit Wechsel · Entfernung 72 mm · Vierkant 8 mm · Falle aus Zinkdruckguss · Riegel aus Stahl · Stulp Edelstahl matt · Stulplänge 235 mm

Massiv Messing vernickelt · einreihige Stiftanordnung mit 5 geteilten Stiftzuhaltungen · zertifiziert nach DIN 18252 Klasse P 2 · DIN EN 1303 Klasse 4 · Angriffswiderstand 0 (Standard) · incl. 3 Schlüsseln und Profilzylinder-Befestigungs-Schraube M 5 x 80 mm · verschiedenschließend · einzeln Karton verpackt Weitere technische Eigenschaften: · Material: Messing · Klasse: 4 · Norm: DIN 18252

U-Form · gekröpft · Leichtmetall F1 / silberfarbig · runde Form · Führung 18 mm · Vierkant 8 mm · passend für alle Schlosskästen mit 8 mm

mit Schnellstift-Verbindung · für Türstärke 37 - 42 mm · auch für Rosetten und Schilder mit Rückholfeder-Paket geeignet · DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Schnellstift

Not- und Gefahrenfunktion · matt vernickelt · Bohrmuldenschlüssel · mit Sicherungskarte · SKG** geprüfter Anbohrschutz durch gehärtete Stahlstifte · 10 Schließelemente in 2 unabhängigen Stiftreihen · Fertigung nach DIN EN 1303, DIN 18252, ISO 91:28 · ab 60 mm geeignet für Feuerschutz-/Rauchschutztüren (T90) durch Brandprüfung DIN EN 1303 Klasse B gemäß EN 1634-2 · inkl. 3 Schlüsseln · Zylinder und Ersatzschlüssel können nur gegen Vorlage der Sicherungskarte hergestellt werden Weitere technische Eigenschaften: · Material: Messing · Norm: DIN 18252

bestehend aus: Scheren-Türschließer TS 72 Zahntrieb-Türschließer mit stufenlos einstellbarer Schließkraft · Größe EN 2-4 · einstellbare Schließgeschwindigkeit in zwei voneinander unabhängigen Bereichen und einstellbarer Endschlag · DIN-links und DIN-rechts verwendbar · geprüft nach EN 1154 Rastfeststellarm Scherengestänge Rastfeststellung zu TS 71 und TS 72· ohne Abschaltung Weitere technische Eigenschaften: · Ausführung: Komplettset · prüfpflichtig: ja

Feuerschutz-Rosetten-Garnitur · DIN links / rechts · Vierkant 9 mm · Drückergarnitur = beidseitig Drücker / Wechselgarnitur = außen Knopf 3020 · für Türstärke 38-63 mm · entspricht der EN 179 Demontagemöglichkeit der Drückerlochteile bei Verwendung einer handelsüblichen Sicherungsringzange. Optimale Montage durch M5 TORX-Schrauben · Hochhaltefedern einseitig (Durchgangsseite) Weitere technische Eigenschaften: · Lagerung: fest / fest-drehbar · Ergänzung: D/D · Vierkant: 9mm

V-Dichtung · selbstklebend · Höhe 8 mm

mit Fluchttürfunktion E, zertifiziert nach EN 179 / EN 1125 / EN 12209 · Edelstahl Rostfrei · integrierte Funktion · vorgerichtet für Profilzylinder · Schlosskasten verzinkt und oben/unten geschlossen · Nuss 9 mm einteilig · mit Wechsel · geeignet für den Einsatz in Türen für einbruchhemmende Elemente nach DIN EN 1620-1630 und bei Vorgaben nach VOB Teil C

Universal-Bodentürschließer nach EN 1154 · für DIN-links-, DIN-rechts- und Pendeltüren bis 120 kg Türgewicht · mit stufenlos einstellbarer Schließkraft, Größe EN 1 - 4 und Schließgeschwindigkeit · Schließwirkung ab ca. 175° · mit hydraulisch voll kontrolliertem Schließablauf und Öffnungsdämpfung · einschließlich Zementkasten · Zubehör wie andere Steckachsen und Vergussmasse auf Anfrage. Weitere technische Eigenschaften: · prüfpflichtig: ja

Feuerschutz-Rosetten-Garnitur · DIN links / rechts · Vierkant 9 mm · Drückergarnitur = beidseitig Drücker / Wechselgarnitur = außen Knopf 3020 · für Türstärke 38-63 mm Demontagemöglichkeit der Drückerlochteile bei Verwendung einer handelsüblichen Sicherungsringzange. Optimale Montage durch M5 TORX-Schrauben · Hochhaltefedern einseitig (Durchgangsseite) Lieferung als Komplettgarnitur Weitere technische Eigenschaften: · Lagerung: fest / fest-drehbar · Ergänzung: D/K · Vierkant: 9mm
