Probst STAZ-UNI-4-850 Stapler-Anbauzange

robuste Konstruktion · zum ruckfreien Heben, Senken und Schwenken durch Fußdruck · die integrierte Neigungsausgleichschiene sorgt dafür, dass der Gegenstand beim Heben weiterhin senkrecht stehen bleibt und nicht vor oder zurück kippt · perfekt für den Ein-Mann Einsatz

Die HVZ-UNI-II ist noch vielfältiger in der Anwendung, noch robuster in der Ausführung, noch einfacher und leichter auf die Pflastersteinlagen einstellbar. Geeignet zum Betrieb an VM-X/301/203/204, sowie an allen anderen geeigneten Trägergeräten, die zwei getrennte hydraulische Steuerkreise zum Betrieb der Zange aufweisen. Haupt- und Nebenspannung werden direkt vom Trägergerät aus gesteuert. Verfügt über eine optimierte Seitenspannung, die schneller arbeitet und so eine höhere Verlegeleistung ermöglicht.

Wir empfehlen den Anbau der Griffverlängerung, wenn die Verlegeeinheiten breiter als 1 Meter sind. So ist der Mitarbeiter während der Anwendung außerhalb des Gefahrenbereichs. Die Handgriffverlängerung SH-2500-HGV kann jederzeit nachträglich am SH-2500 mittels Schraubklemmen angebracht werden.

Für den Einsatz am LKW-Ladekran und Stapler.Serienmäßig ausgerüstet mit Schutzkette, somit zugelassen nach EN 13155 für den Transport von Einzellasten (z.B. kunststoffverpackte, palettierte Lasten).Zugelassen für den Einsatz am LKW-Ladekran für Entladearbeiten auf Baustellen im bodennahen Bereich ohne Anlegen einer Schutzkette.Nutzhöhe und Zinkenabstand (außen) verstellbar.Für den Einsatz am LKW-Ladekran mit hydraulischem Drehkopf empfiehlt sich der Einsatz der Schnellwechselvorrichtung SWV (siehe Seite 58).

Einsatzbereiche: Nicht oder nur teilweise umreifte Pflastersteinpakete aus Brettfertigungsanlagen bei einer Greifweite bis zu 850 mm und einer Mindest-Steindicke von 60 mm. Bedingt einsetzbar bei nicht oder nur teilweise umreiften Pflastersteinpaketen aus Mehrlagenfertigern bei einer Greifweite über 850 mm und einer Mindest-Steindicke von  80 mm.

Paarweise verwendbar, speziell zum Verlegen von Rasengittersteinen. Passend für Aussparungen von ca. 80 x 80 mm.   Weitere Detailinformationen Durch galvanische Verzinkung dauerhafter Oberflächenschutz.

Je nach Einsatzzweck bzw. Anbaugerät werden unterschiedliche Ausführungen angeboten: Einstecktasche ET-IS-UNI  (inkl. kardanischer Aufhängung der Zange): Vorbereitet für den Einbau eines hydraulischen Drehmotors und einer hydraulischen Pendel-Dämpfung (nur für STAZ und STAZ-DZ-I geeignet). Inkl. Kette zur Befestigung am Gabelträger. Achtung: Hubhöhenverlust (Eintauchtiefe der Zange + ca. 535 mm) Einstecktaschenarretierung ETA passend für ET-IS-UNI: Verschiedene Ausladungen über Bolzen vorwählbar. Befestigung über Bolzen am Gabelrücken.  Einstecktasche ET-III-UNI für Einzelzangen: Zum Aufstecken auf die Staplerzinken, mit Arretierungsmöglichkeit auf den Zinken. Einstecktaschen mit der Zange fest verschraubt.  Auch um 90° gedreht montierbar, aufgrund symmetrischer Anordnung der Flanschplatten. Achtung: Hubhöhenverlust (Eintauchtiefe der Zange + ca. 310/570 mm) Einstecktasche ET-E-4 für Einzelzangen: Zum Aufstecken auf die Staplerzinken, mit Arretierungsmöglichkeit auf den Zinken. Einstecktaschen mit der Zange fest verschraubt.  Da die Einstecktasche von vorne und von der Seite durch den Stapler aufgenommen werden kann, ist es möglich, dass die Greifbacken der Staplerzange STAZ-UNI entweder quer oder längs zum Stapler stehen. Achtung: Hubhöhenverlust (Eintauchtiefe der Zange + ca. 320/415 mm)

Durch extra tiefgreifende Klauen (je nach Typ zwei, drei oder vier) und Gummiauflage für Schachtringe nach DIN 4034, Teil 1 und 2 geeignet. Einstellung auf Rohrdimensionen durch Steckbolzen. Da nur die Rohrwandung geklemmt wird, kein radialer Druck, daher frühe Räumung der Fertigungsfläche möglich.

Geeignet zum Greifen und Transportieren von einseitigen und doppelseitigen Betonschutzwandelementen des Profiltyps „New Jersey“ in Verbindung mit einem beliebigen Trägergerät wie Bagger oder LKW-Ladekran. Die Verwendung weiterer Schutzwandelemente ist auf Anfrage zu prüfen. Schlanke Bauweise zur Aufnahme von dicht an dicht stehenden Elementen. Mit Hydraulik-Speicher für perfekte Greifsicherheit. Technische Details: Typ: BSZ-H-5.1Best.Nr.: 56400002Beschreibung:DB 80, DB 80 AS, DB 80 AS-ADB 80 AS-E, DB 80 AS-FDB 80 AS-R, DB 80 E, DB 80 FDB 100, DB 100 AS-R, DB 100 SGreifbereich: 200-270 mmHydraulikanschluss Druck: 180-210 barHydraulikanschluss Volumenstrom: 25-40 l/minHydraulikanschluss Rückstaudruck, max: 5 barEigengewicht: 400 kgEintauchtiefe: 300 mmTragfähigkeit/WLL: 5100 kgBackenlänge: 1000 mm

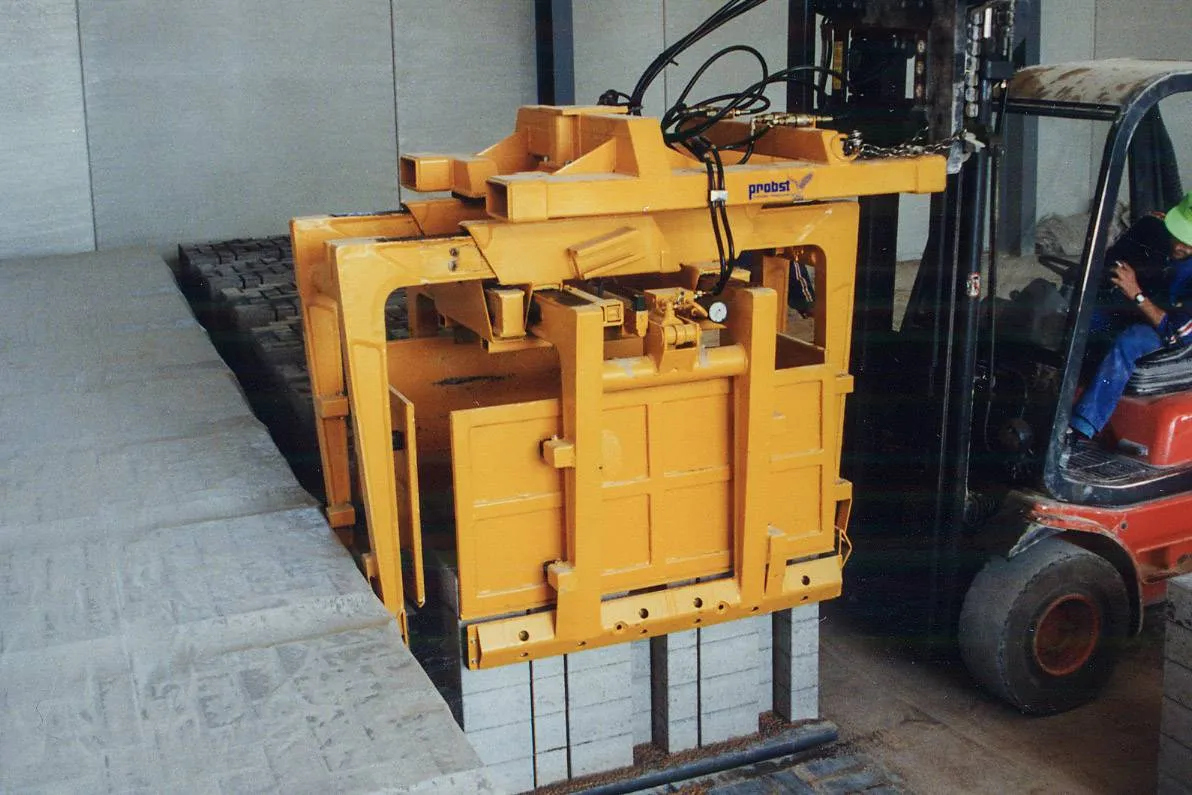

Schwerer, mehrschichtiger Einsatz am Stapler. Insbesondere in Verbindung mit Stahllamellenbacken, auch geeignet zum Greifen von nicht stahlbandumreiften Verbundsteinpaketen.

Drehkopf mit hydraulischer Drehdurchführung und 2 Verbindungsschläuchen zur Zange.Zwischen Greifgerät und Ausleger montiert, ermöglicht der Drehkopf die genaue Positionierung der Zange beim Aufnehmen und Absetzen der Steinpakete.Drehkopf auch mit Zapfen lieferbar.

Die HVZ-UNI-II ist noch vielfältiger in der Anwendung, noch robuster in der Ausführung, noch einfacher und leichter auf die Pflastersteinlagen einstellbar. Geeignet zum Betrieb an VM-X/301/203/204, sowie an allen anderen geeigneten Trägergeräten, die zwei getrennte hydraulische Steuerkreise zum Betrieb der Zange aufweisen. Haupt- und Nebenspannung werden direkt vom Trägergerät aus gesteuert.

Abmessungen: 900 x 120 mm Tiefe: 155 mm Winkel: 101° Tragfähigkeit WLL: 150 kg bei -0,2 bar

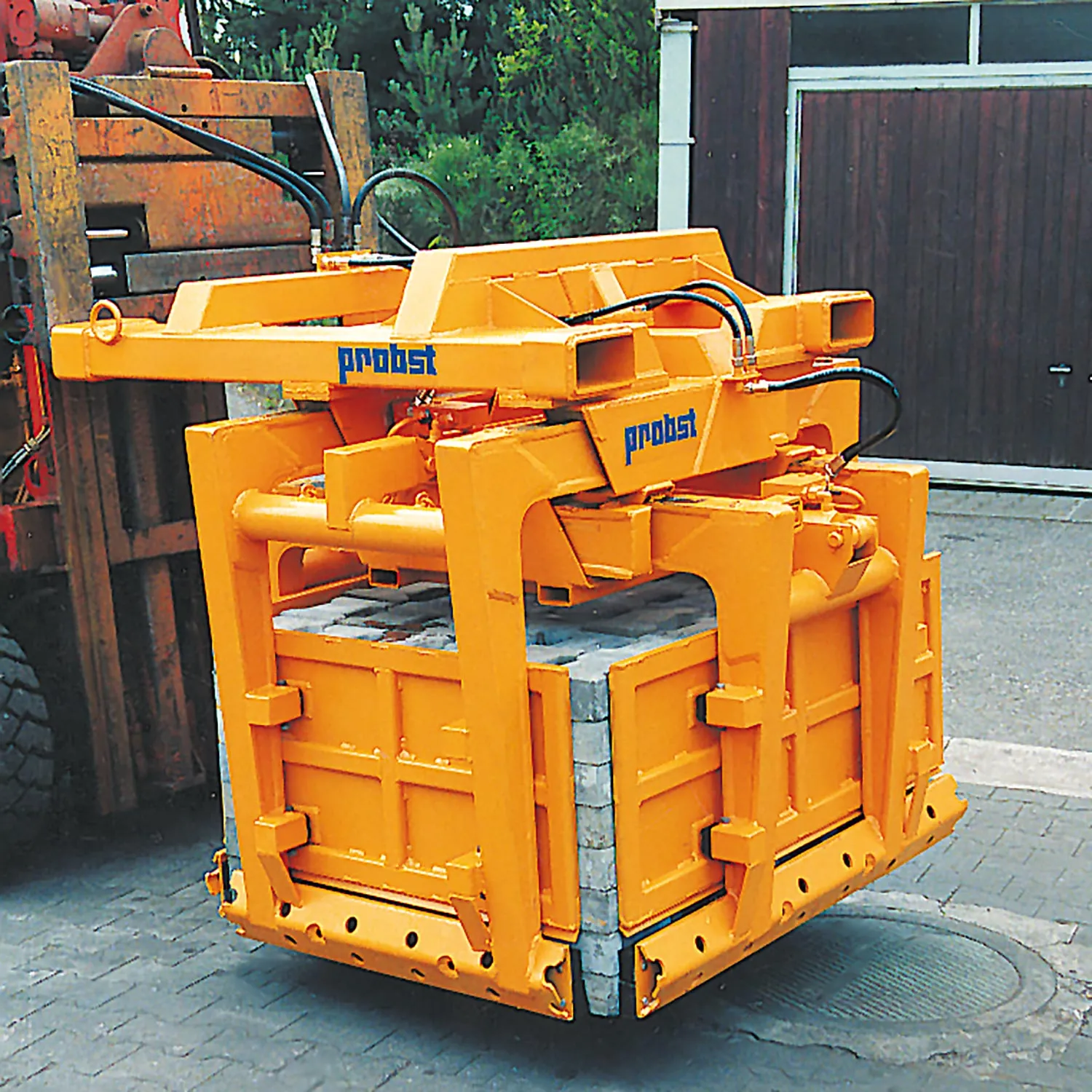

Bestehend aus zwei Einzelzangen (Technische Daten siehe STAZ-UNI) verbunden mit einer Quertraverse, geeignet zur Aufnahme von zwei Pflastersteinpaketen gleichzeitig, wenn diese längs auf dem Transportband stehen. In Verbindung mit der Quertraverse und mit der hydraulischen Abstandsverschiebung (Zubehör) kann der Zwischenraum der Pakete beseitigt werden (platzsparende Lagerung). Ohne Verbindungsschläuche zum Stapler.

Anstelle von Saugplatten können auch Zangen an Vakuum-Schlauchheber angebaut werden.In diesem Fall dient dann die Vakuumenergie zum Anheben der Produkte. Die mechanische Zange greift die Produkte. Die Vorteile des Vakuums beim Heben und Senken, sowie die stufenlose Steuerbarkeit der Geschwindigkeit bleiben erhalten.Spezialzange zum Verlegen von alternativ 1, 2 oder 3 Rasengittersteinen in einem Arbeitsgang.
