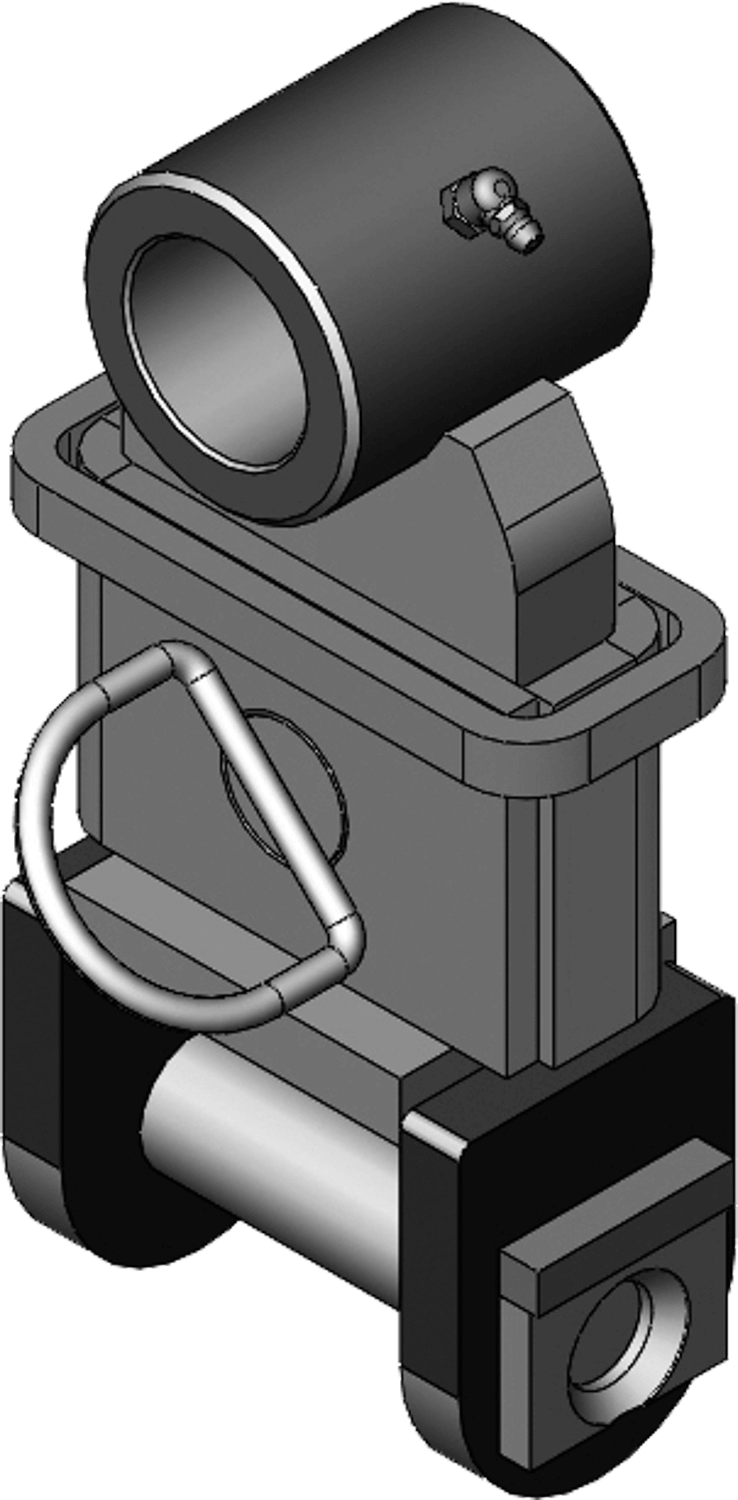

Probst SWV (über Drehkopf) Schnellwechselvorrichtung über Drehkopf

Für den Wandaufbau werden die einzelnen Betonelemente in Modulbauweise vertikal zwischen einbetonierte U-Profile senkrecht von oben eingeschoben. Der Greifvorgang ist einfach: Die Zange wird am Haken eines Trägergeräts eingehängt und auf das stehende oder liegende Produkt aufgesetzt. Nach dem Ziehen des Federriegel-Bolzens legt sich der Greifbacken automatisch an das Betonelement an. Das Produkt kann nun sicher angehoben werden. Nach dem Versetzen kann die Verriegelung entweder mit den Handgriffen oder in größerer Höhe mit einer Schaufel an den vorhandenen Nocken gelöst werden.

Aufnahme der Geräte mit den Staplerzinken, mit Arretierung auf den Zinken.Abstand zwischen den Glocken 20 mm.Mehrpreis für eine Polyamidbelegung zur schonenderen Behandlung der Rohre auf Anfrage.

Durch Einsatz der LSW kann die Verlegezange schnell und einfach an allen mit Lehnhoff-Schnellwechselvorrichtungen ausgerüsteten Baggern an- und abgebaut werden.

Die HVZ-UNI-II ist noch vielfältiger in der Anwendung, noch robuster in der Ausführung, noch einfacher und leichter auf die Pflastersteinlagen einstellbar. Geeignet zum Betrieb an VM-X/301/203/204, sowie an allen anderen geeigneten Trägergeräten, die zwei getrennte hydraulische Steuerkreise zum Betrieb der Zange aufweisen. Haupt- und Nebenspannung werden direkt vom Trägergerät aus gesteuert. Verfügt über eine optimierte Seitenspannung, die schneller arbeitet und so eine höhere Verlegeleistung ermöglicht.

Typ RGV-9/9 für Rasengittersteine 60 x 40 cm, Lochmaß 9 x 9 cm.Verlegt 1 bis 5 Steine gleichzeitig.Andere Adapter auf Anfrage.

für alle gasdichten Oberflächen · Körper hergestellt aus bleifreiem Aluminium · PAK-freie Gummischeibe · 2 Stück im Koffer

Leichtbauweise, passend für alle Typen, in der Länge beliebig variierbar. Als Greifelemente dienen hochverschleißfeste, austauschbare Gummimetallschienen in geschraubter Ausführung. Schonende Handhabung von empfindlichen Betonprodukten durch dicke Gummiauflage. Gummimetallschiene zweireihig, untere Gummifläche keilförmig zur Verstärkung des Anpressdrucks in der untersten Steinreihe. Einsatzbereiche: Pakete aus großformatigen Betonelementen. Scheibenweise vertikal mit Stahlband umreifte Pflastersteinpakete. Nicht oder nur teilweise umreifte Pflastersteinpakete aus Brettfertigungsanlagen bei einer Greifweite bis zu 700 mm und einer Mindest-Steindicke von 60 mm. Bedingt einsetzbar bei nicht oder nur teilweise umreiften Pflastersteinpaketen aus Mehrlagenfertigern bei einer Greifweite über 700 mm und einer Mindest-Steindicke von 80 mm.

Hydraulik-Schläuche Hd Verbindungsschläuche 1 Satz = 2 Stück inkl. Kupplungslosteile zwischen Stapler und Einstecktaschen bzw. Kranausleger. Länge je Schlauch 1.200 mm. Elektromagnetische Umschaltventile ELMV Montiert auf der Zange, falls für „Klemmen“ und „Drehen“ seitens des Staplers nur ein hydraulischer Steuerkreis zur Verfügung steht, inkl. erforderlichem Schaltrelais, ohne elektrische Verbindungsleitungen zum Stapler. Elektromagnetische Umschaltventile ELMV-DZ Damit kann bei Bedarf mit der Doppelzange nur ein Pflastersteinpaket transportiert werden. Ohne elektrische Verbindungsleitung zum Stapler. Montiert auf der Stapler-Anbaudoppelzange STAZ-DZ-II, zur getrennten Steuerung der beiden Einzelzangen. Elektr. Verbindungssatz zwischen STAZ-DZ-II und Gabelstapler Bestehend aus: - Kompl. Elektroinstallation der Stapler-Anbaudoppelzange, Installation der Komponenten am Stapler bauseits. - Spiralkabel zwischen Stapler und Anbaudoppelzange, Steuerungsbox und Bedienelemente. - Rundumleuchte als Warneinrichtung für die Verschiebeausrüstung VA am Kranausleger KA. Sicherheitsventil Montiert auf Zange, falls zweite Freigabefunktion (unbeabsichtigtes Lösen) am Trägergerät nach DIN EN ISO 3691-1 fehlt.

Standardmäßig wird der Anbau unterschiedlicher Saugplatten an die Bedieneinheit BE beziehungsweise die Schlauchzylinderverlängerung SZV über 2 Hakenverschlüsse vorgenommen. In Fällen, wo ein ständiger/häufiger Saugplattenwechsel vorgenommen werden muss, wird der Einsatz der Schnellwechselvorrichtung SWV-HE empfohlen. Bei Verwendung der Hubeinheiten HE-200 und HE-250 wird die Hubeinheit über 4 Zuganker (Gewindestangen) direkt an die Schnellwechselvorrichtung SWV-HE montiert.

Mit Rückholautomatik ESP-SW-B Speziell entwickelt für die Verlegung von plattenförmigen Elementen, welche senkrecht stehend auf der Baustelle angeliefert werden und horizontal verlegt werden sollen. Steinplatten können senkrecht stehend angesaugt und angehoben werden. Schwenkung in die horizontale Stellung erfolgt frei schwebend, gesteuert über Handhebel. Nach Ablage der Platte in horizontaler Stellung schwenkt die Saugplatte bei erneuter Bedienung des Handhebels automatisch wieder in die vertikale Aufnahmestellung zurück. Horizontale Aufnahme und vertikale Ablage auf Anfrage. Mit freier Schwenkung ESP-SW-F: Speziell entwickelt für die innerbetriebliche Handhabung von Beton- und Natursteinplatten. Bei außermittigem Ansetzen der Saugplatte auf horizontal liegende Steinplatten werden diese beim Anheben gleichzeitig aufgestellt und lassen sich vertikal in eine Transportplatte einstapeln. Bei mittigem Ansetzen der Saugplatte erfolgt kein Schwenkvorgang. Saugplatte läßt sich in verschiedene Winkelstellungen über Federriegel arretieren. Mit integrierter Belüftungseinrichtung für besseres Ablöseverhalten. Betätigung der Belüftungseinrichtung nur bei sicher abgesetzter Last erlaubt! Aufnahme passend für Schnellwechseladapter SWA-200.

rückenschonend und einfach in der Handhabung · das selbstjustierende Klemmsystem garantiert eine Rutschfestigkeit im ganzen Spannbereich · Vielseitig in der Anwendung: Glasplatten, Holz- und Spanplatten, Blechen, Isolier- und Gipskarton, OSB-Platten, beschichteten Platten, Trennwänden, Bauelementen, Türen, Fenster etc. Empfohlen von den BG BAU-Bauberufsgenossenschaft Weitere technische Eigenschaften: · Typ: Carry 5

Im Adaptersatz sind 2 Adapter enthalten. Durch Anbau der Adapter kann das Greifmaß auf 100 mm (1 Adapter) oder auf 70-80 mm (2 Adapter) reduziert werden.

Leichtbauweise, passend für alle Typen, in der Länge beliebig variierbar. Als Greifelemente dienen hochverschleißfeste, austauschbare Gummimetallschienen in geschraubter Ausführung. Schonende Handhabung von empfindlichen Betonprodukten durch dicke Gummiauflage. Gummimetallschiene zweireihig, untere Gummifläche keilförmig zur Verstärkung des Anpressdrucks in der untersten Steinreihe. Einsatzbereiche: Pakete aus großformatigen Betonelementen. Scheibenweise vertikal mit Stahlband umreifte Pflastersteinpakete. Nicht oder nur teilweise umreifte Pflastersteinpakete aus Brettfertigungsanlagen bei einer Greifweite bis zu 700 mm und einer Mindest-Steindicke von 60 mm. Bedingt einsetzbar bei nicht oder nur teilweise umreiften Pflastersteinpaketen aus Mehrlagenfertigern bei einer Greifweite über 700 mm und einer Mindest-Steindicke von 80 mm. GB2-Z: Der Gummi ist auf ein Z-Profil aus Stahlblech als Trägerelement aufgeschraubt. Trägerelement wird mit 2 Zapfen (mit Schraubensicherung) am Zangenkörper befestigt. 1 x Gummischiene 50 x 35 mm. 1 x keilförmige Gummischiene 60 x 40/34 mm.
