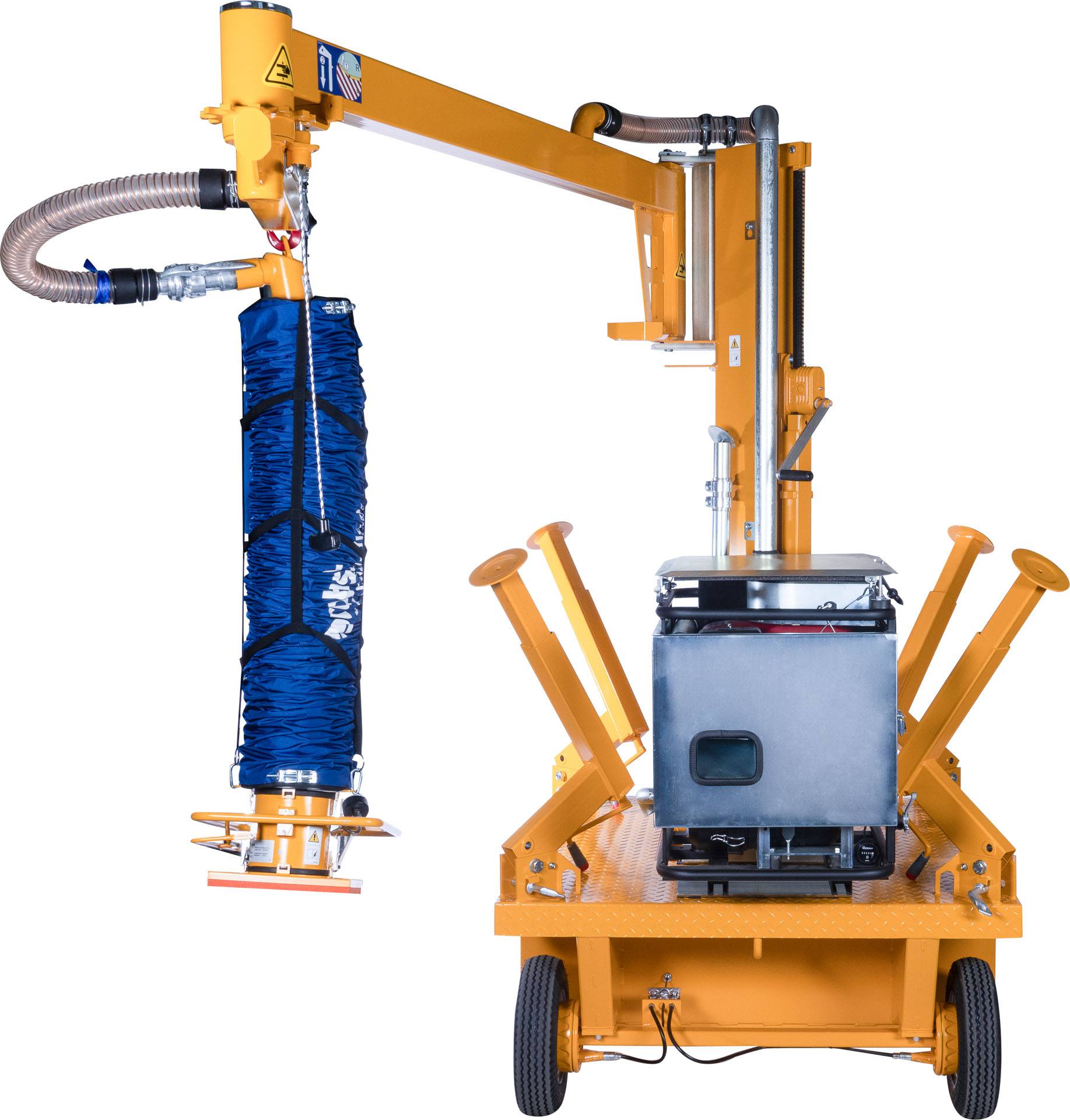

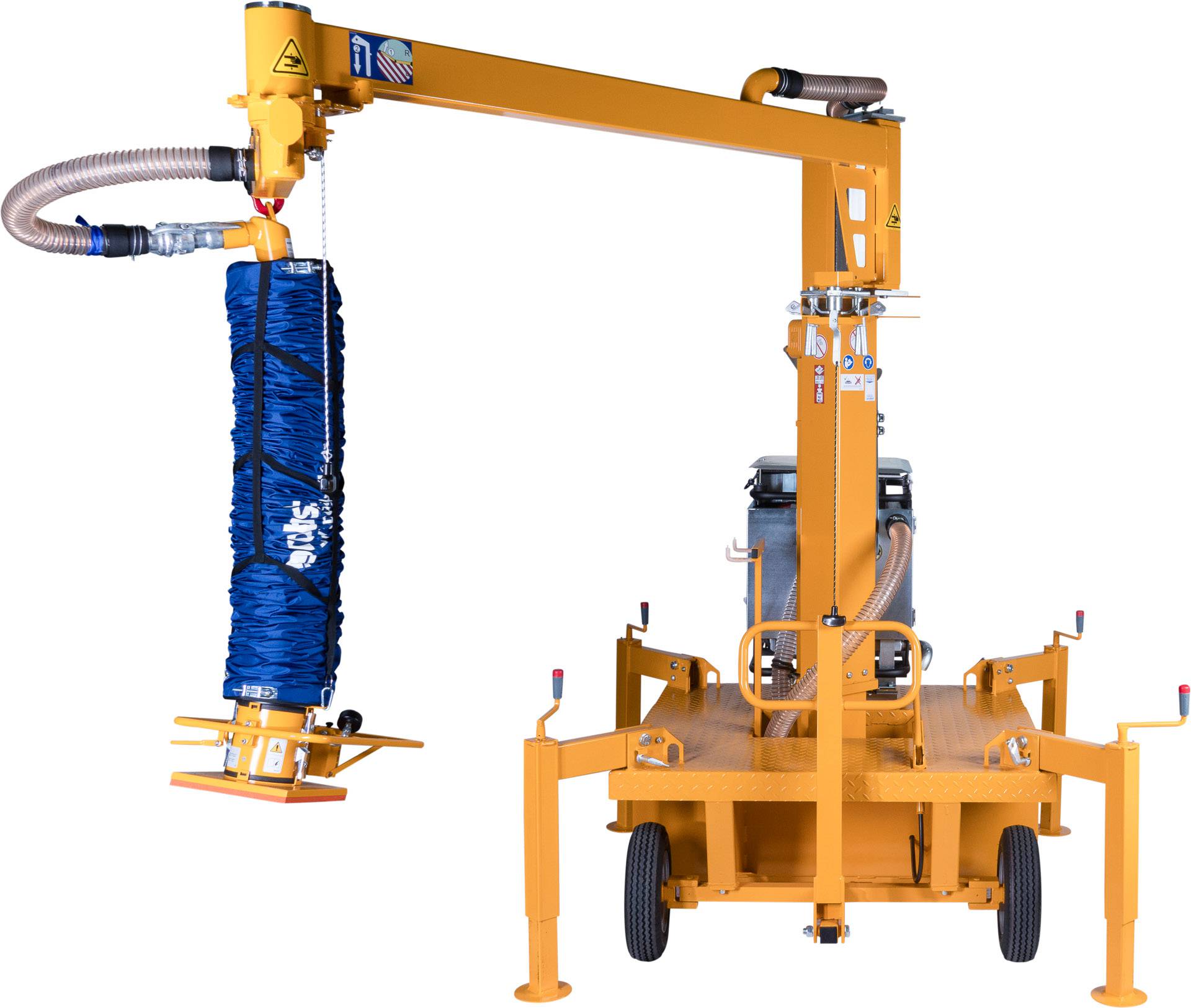

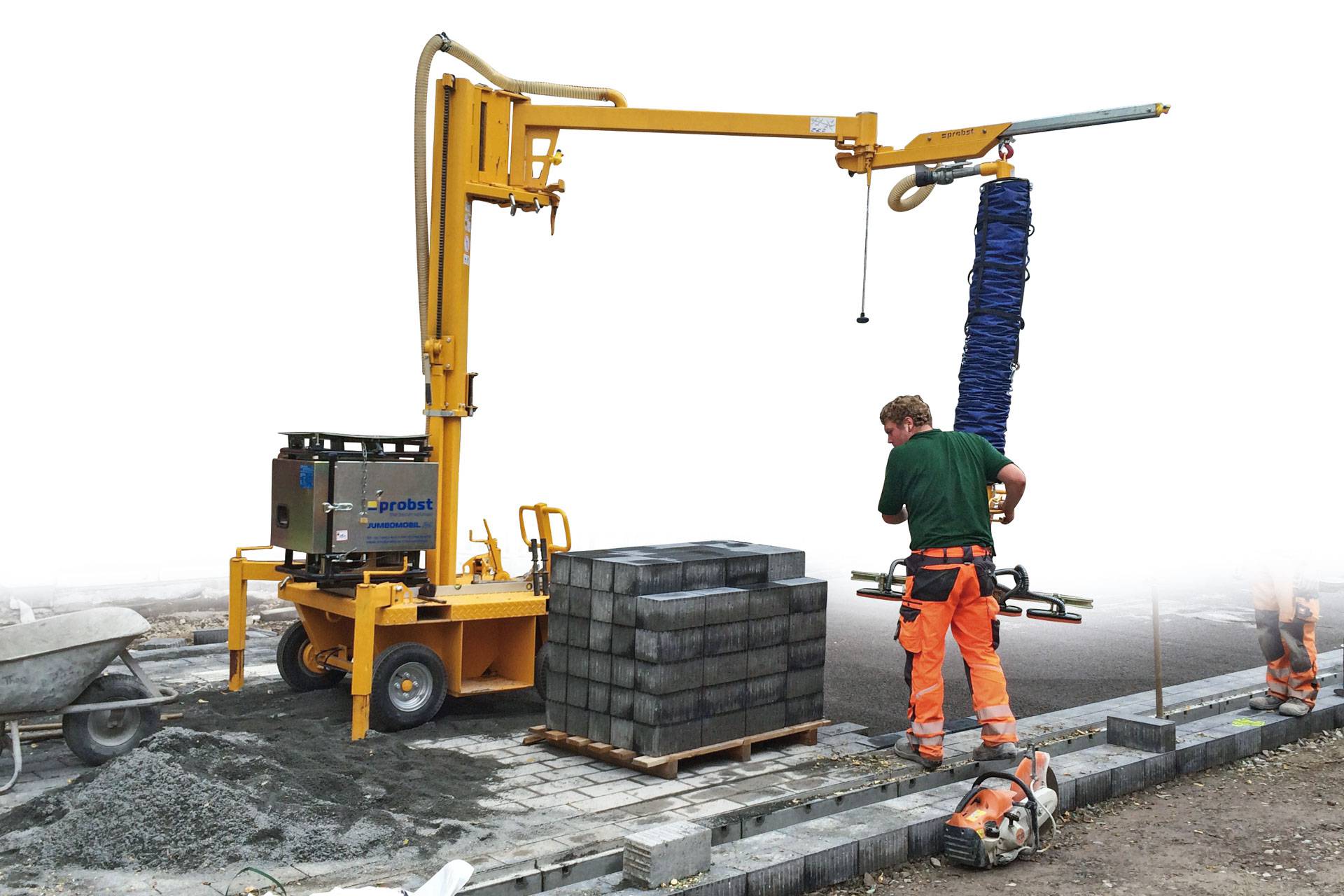

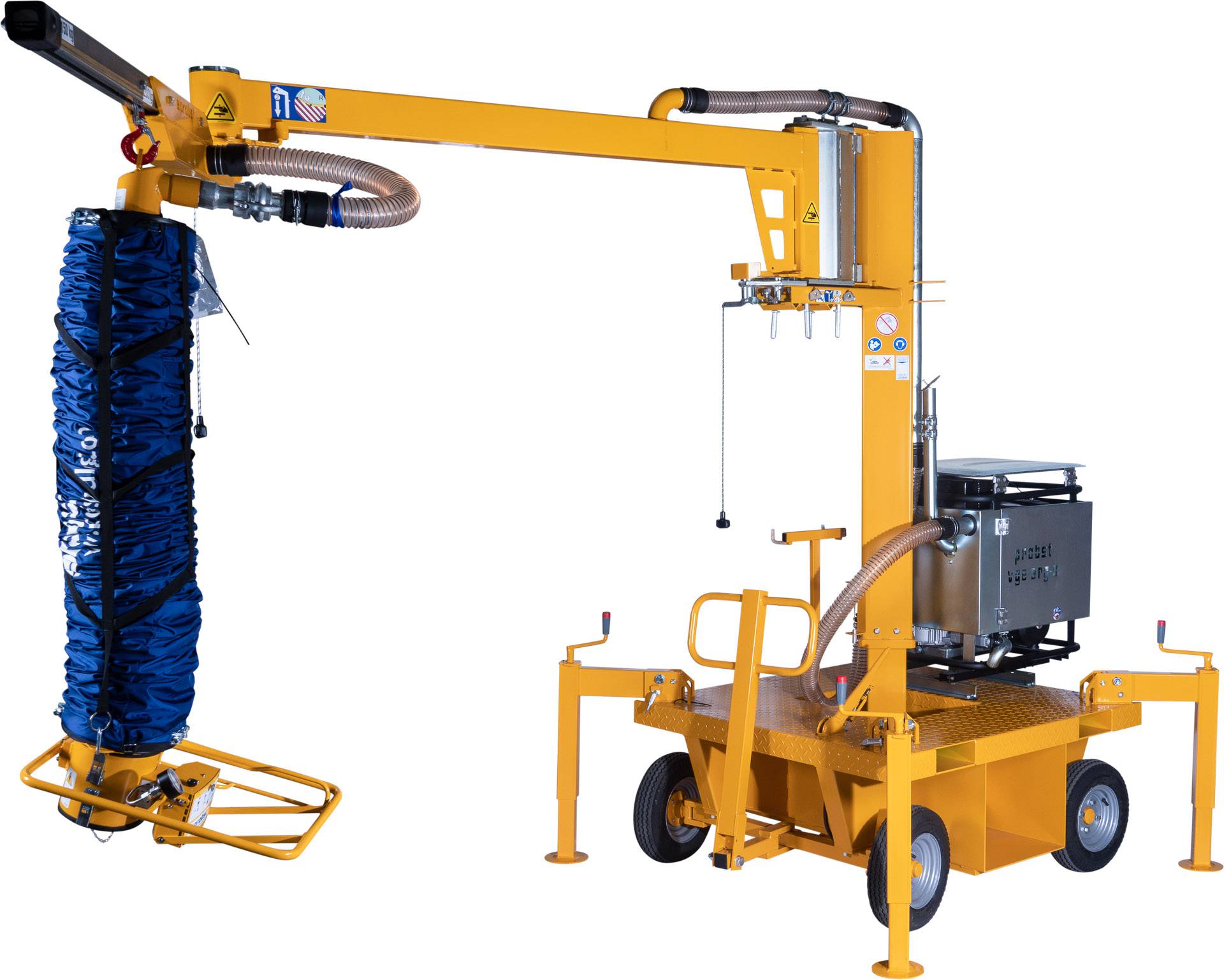

Probst JUMBOMOBIL JM-VARIO-150-E Vakuum-Plattenverlegemaschine
Probst JUMBOMOBIL JM-VARIO-150-E Vakuum-Plattenverlegemaschine
Fahrgestell:
Aus stabiler Stahlkonstruktion (L x B = 1300 x 1300 mm), Lenkachse, 1 Achse mit Feststellbremse,

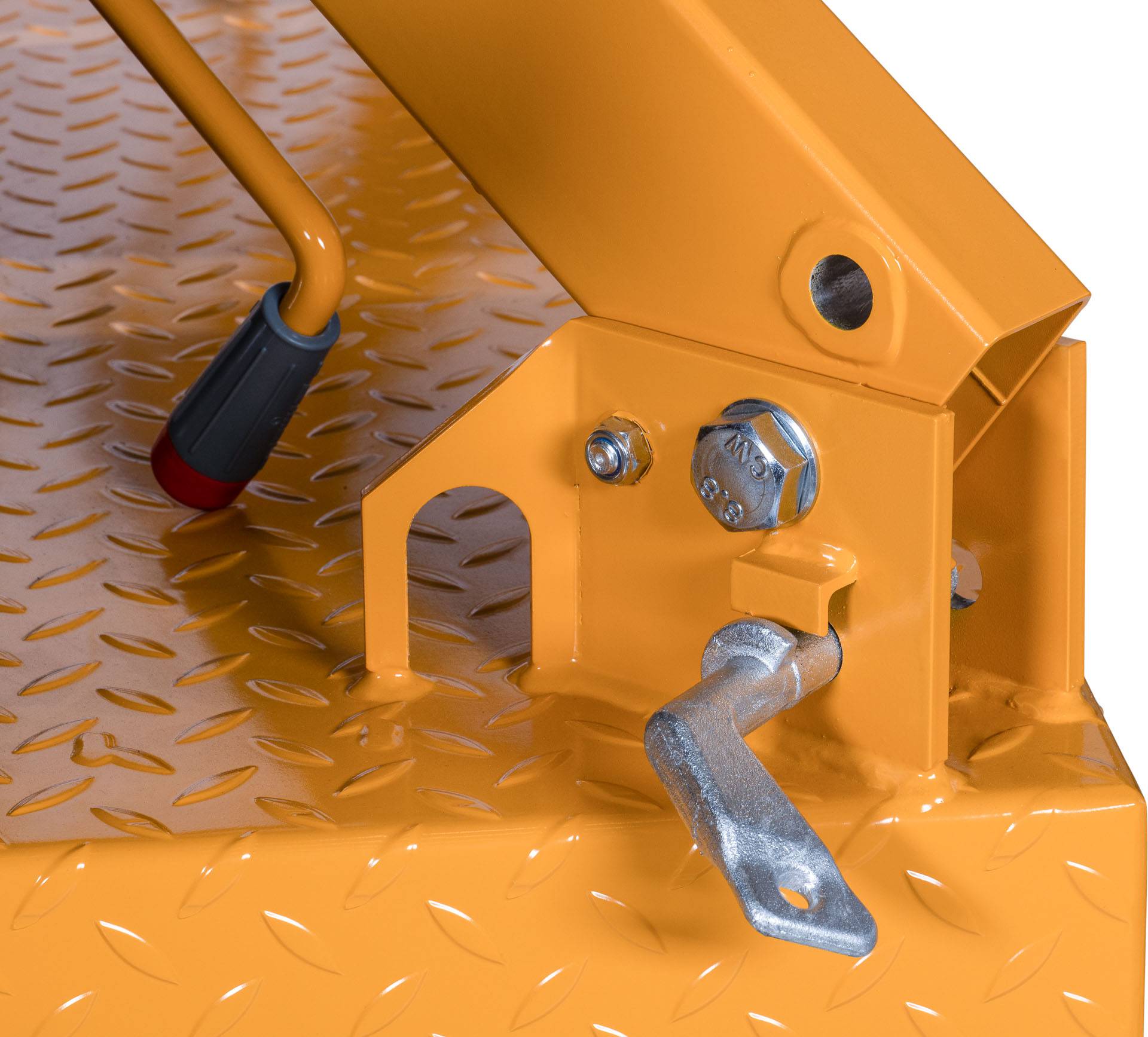

4 luftbereifte Schwerlasträder, Aufnahmestellen für Kontergewichte, ausklappbare Stützen mit Abstützspindeln.
Säulenschwenkkran:

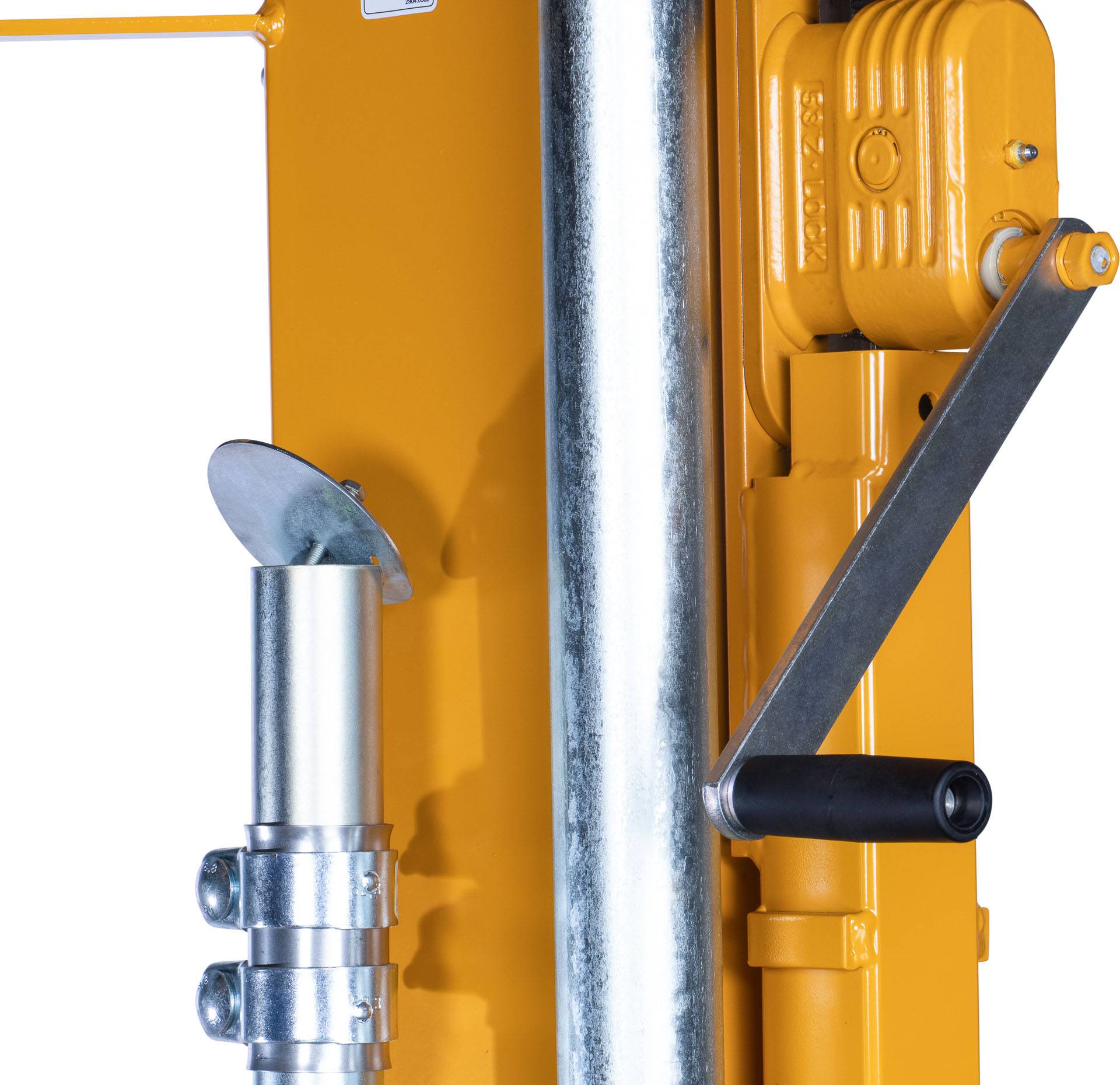

In der Höhe teleskopierbar über Handspindel, Mast 3,9 m Ausladung und 350° schwenkbar mit 4 verschiedenen Arretierungsmöglichkeiten. Kompakte Transportmaße, 2 m Höhe und 2 m Länge.
Vakuum-Gebläseeinheit VGE Antrieb elektrisch (E):
Leistungsstarkes Vakuum-Gebläse mit Drehstrommotor, 3 Phasen, max. Unterdruck 520 mbar, inkl. Motorschutzschalter, CEE-Stecker 32 A mit Phasenwender, Schalldämpfer, Luftfilter mit Vorabscheider.
Typ VGE-SB-L-e.
Vakuum-Gebläseeinheit VGE Antrieb mit Verbrennungsmotor (B):
Leistungsstarkes Vakuum-Gebläse mit integriertem Verbrennungsmotor, Schalldämmung, Stundenzähler, Luftfilter mit Vorabscheidung. Typ VGE-3 RG b inklusive Umbausatz.
Vakuum-Schlauchheber:

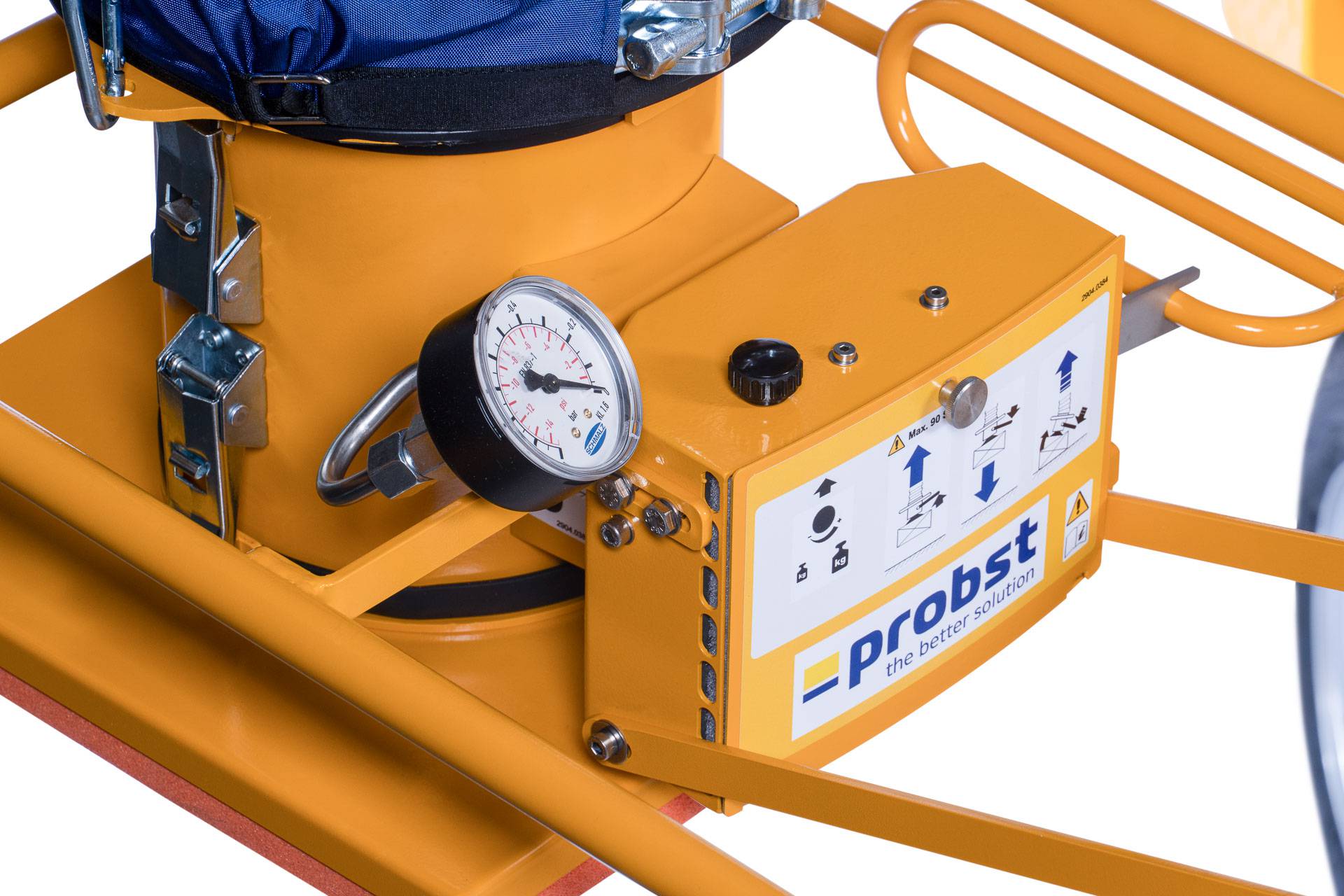

Zuführschlauch, Hubeinheit HE, Bedieneinheit BE-SPRINT-2, Schlauchzylinderverlängerung SZV. Hubhöhe -250 mm
(Unterflur) bis +1250 mm.
inkl. Saugplatte
| Antrieb: | Benzin, Elektrisch, |
|---|---|
| Antriebsart: | 4 kW |
| Anzahl der Segmente: | 3900 Stück |
| Backenlänge: | 4,8 mm |
| Betriebsdruck: | 265/460 bar |
| Gewicht: | 900 kg |
| Volumen: | 900 m³ (Bunker) |
| für: | 33510026,, 42000003,, 42100001,, 42100002,, 42100007,, 42100050,, 42100051,, 42100106,, 42100116,, 42100126,, 42100132,, 42100145,, 42100238,, 42100539, 42100561,, 42100795,, 42101026,, 42101192,, 42101305,, 42101500,, 42101501,, 42101506,, 42101510,, 42101535,, 42101542,, 42300001,, 42300149,, 52300007,, 52300008,, 52300018,, 52300019,, 52300031,, 52300033,, 52500131,, 52500184,, 90010051, |
Gottlieb-Daimler-Str. 6
71729 Erdmannhausen
Ähnliche Artikel
Durch Einsatz der LSW kann die Verlegezange schnell und einfach an allen mit Lehnhoff-Schnellwechselvorrichtungen ausgerüsteten Baggern an- und abgebaut werden.
Ohne Verbindungsschläuche zum Stapler, ohne Einstecktaschen und ohne Greifbacken, siehe Zubehör.
Abmessungen: 900 x 80 mm Tiefe: 120 mm Winkel: 90° Tragfähigkeit WLL: 85 kg bei -0,2 bar
Kompakte Universalmaschine, die den Palettentransport und die Vakuum-Verlegung in einem Gerät abdeckt und dabei nur ein Eigengewicht von ca. 1.600 kg aufweist, also problemlos mit einem PKW Anhänger transportiert werden kann. Die leistungsfähige Vakuum-Verlegeeinheit erlaubt die sofortige Verlegung der schweren Bauelemente rückenschonend und federleicht.Palettenhubeinheit, ausgerüstet mit zwei Gabelzinken. Nutzlänge: 1.090 mm im Abstand verstellbar. Hubhöhe der Palettenhubeinheit: 340 mm. Hubkraft 1.500 kg. Maximale Palettenbreite 1.300 mm. Abmessungen: Gesamtbreite über alles 1.910 mm. Gesamthöhe in Transportstellung 2.240 mm. Gesamtlänge in Transportstellung 2.510 mm. Wir bieten zwei Typen: TM-D-A: Antrieb mit geräuschgedämmten Hatz Silent Pack Dieselmotor. TM-D-A-SILENT: Antrieb mit geräuschgedämmtem Hatz Silent Pack Dieselmotor mit zusätzlichen Schalldämmmaßnahmen. Lärmemission < 80 dB. Alle Modelle verfügen über elektronische, vollautomatische Mastausrichtung – damit geht´s noch schneller und noch bedienerfreundlicher. Dadurch mühelose Positionierung des Verlegegutes ohne Kraftaufwand.
Gleiche Eigenschaften wie STAZ-UNI, jedoch Ausführung mit vierseitiger Klammerung.Durch getrennte Steuerung von Haupt- und Nebenspannung und unter Verwendung von Andrückblechen (Zubehör) exakte Verdichtung der Pakete und Beseitigung der Formzwischenräume möglich.Seitens des Gabelstaplers sind zwei getrennte hydraulische Steuerkreise erforderlich.Ohne Verbindungsschläuche zum Stapler.Notwendige Backenlängen in Abhängigkeit der Abmessungen der Steinlage.Konturbacken für spezielle Lagen auf gesonderte Anfrage.

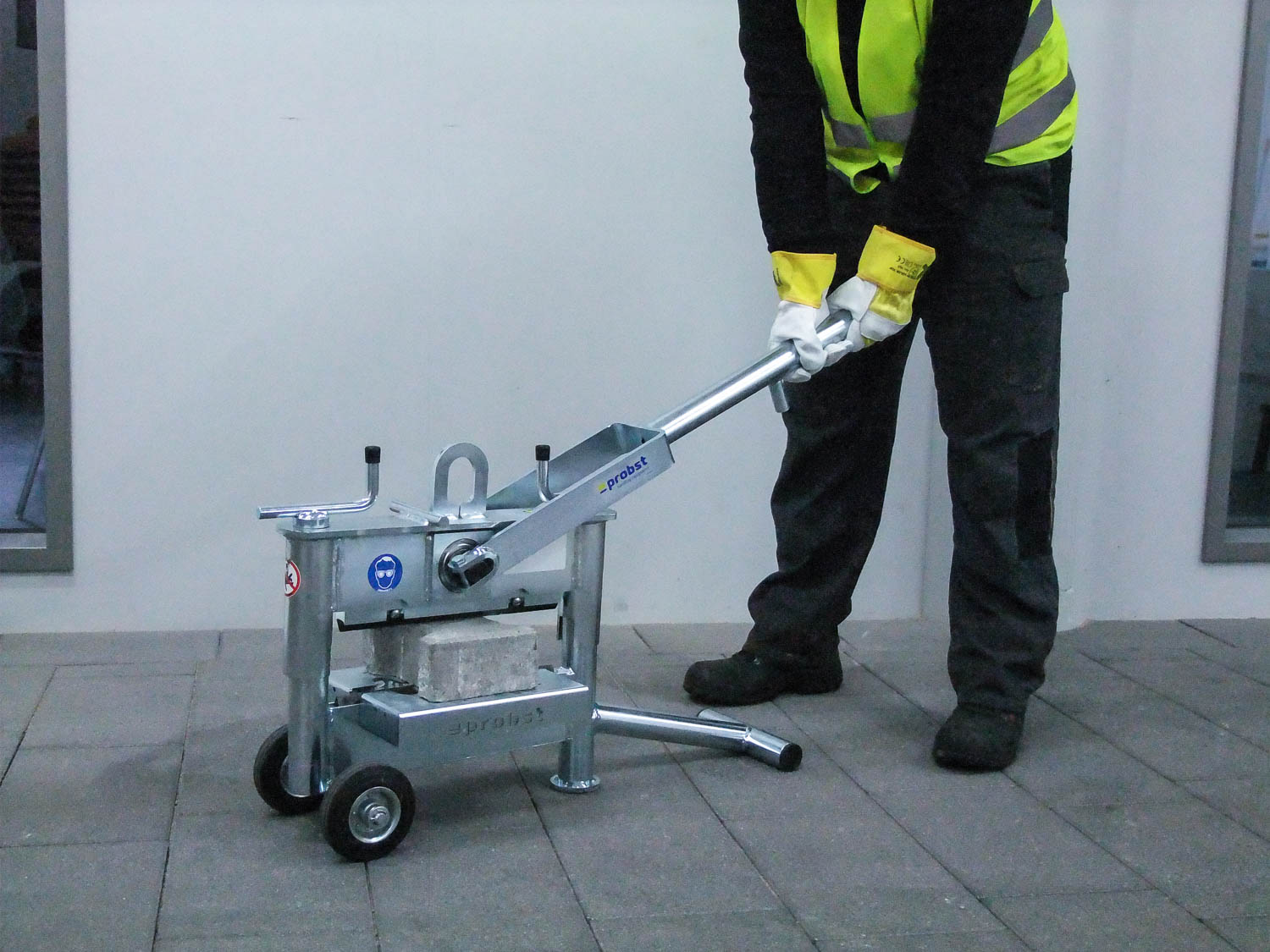

Steinknacken ohne viel Kraft – ganz einfach! Durch perfekte Kombination aus Hebel- und Exzenter-Übersetzung und Dreikant-Messer wird bei allen mechanischen Steinknackern eine enorme Spaltkraft erzeugt – bei minimaler Betätigungskraft. So können Steine einfach sauber getrennt werden ohne Staub, Lärm und Schmutzwasser. Es kommt zu keiner gesundheitsschädlichen Feinstaubemission. STS-33-basicline: mit klassischem Vierkantmesser. STS-33 / STS-43: Abgefederter Auflagetisch (beide Hälften neigbar) ermöglicht sauberen Hinterschnitt für exaktes Anlegen ohne unregelmäßig große Abstände. STS-33-F: Mit geneigtem, starrem Auflagetisch, so dass der Stein konstant schräg geschnitten wird. STS-43-H / STS-65-H: Ausführungen auch geeignet für Beton-Bordsteine oder Kalksandsteine. STS-43-H / STS-65 / STS-65-H: Abgefederter Auflagetisch (1 Hälfte neigbar, 1 Hälfte starr) ermöglicht sauberen Hinterschnitt für exaktes Anlegen ohne unregelmäßig große Abstände.
