Probst Winkelsaugplatte VS-GH-WSP-85-90/8-12-90°

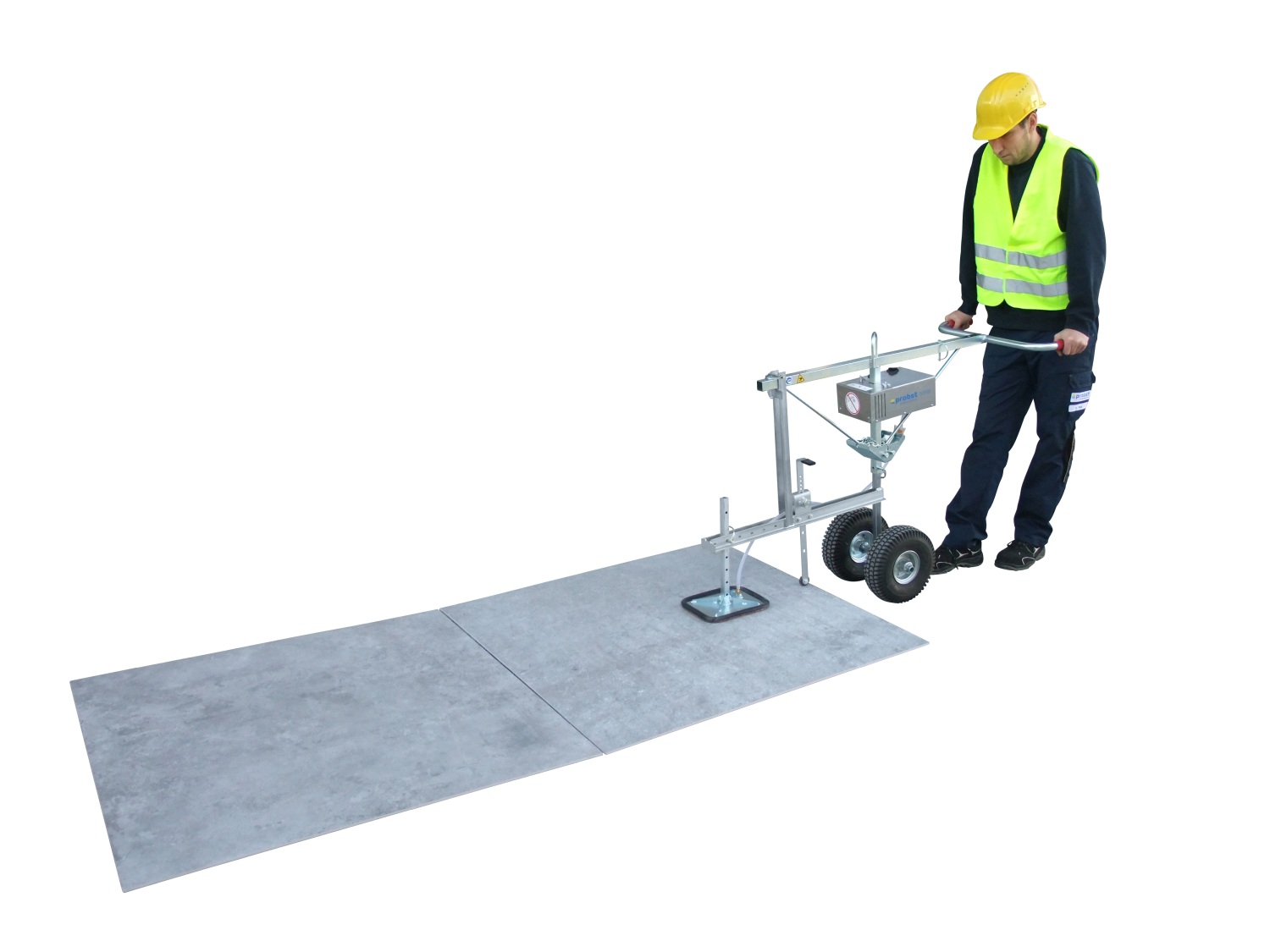

Bequem und einfach Platten verlegen auf großen Rädern. Einfacher Anbau von 2 FXAH-120 an Radsatz VPH-RS mit CB Traverse, 2 Adaptern und Bowdenzug zur Fernablöse. Verstellbare Arbeitsbreite von 200 mm bis 800 mm.

Mit Befestigung am Gabelträger, zum direkten Anpratzen an den Gabelträger. Achtung: Umrüstzeit auf Zinkenbetrieb ca. 5 Min. Je nach Einsatzzweck werden unterschiedliche Ausführungen angeboten: Kranausleger für Doppelzangen: Vorbereitet zum Anbau einer Quertraverse für Doppelzange.

Mit Rückholautomatik ESP-SW-B Speziell entwickelt für die Verlegung von plattenförmigen Elementen, welche senkrecht stehend auf der Baustelle angeliefert werden und horizontal verlegt werden sollen. Steinplatten können senkrecht stehend angesaugt und angehoben werden. Schwenkung in die horizontale Stellung erfolgt frei schwebend, gesteuert über Handhebel. Nach Ablage der Platte in horizontaler Stellung schwenkt die Saugplatte bei erneuter Bedienung des Handhebels automatisch wieder in die vertikale Aufnahmestellung zurück. Horizontale Aufnahme und vertikale Ablage auf Anfrage. Mit freier Schwenkung ESP-SW-F: Speziell entwickelt für die innerbetriebliche Handhabung von Beton- und Natursteinplatten. Bei außermittigem Ansetzen der Saugplatte auf horizontal liegende Steinplatten werden diese beim Anheben gleichzeitig aufgestellt und lassen sich vertikal in eine Transportplatte einstapeln. Bei mittigem Ansetzen der Saugplatte erfolgt kein Schwenkvorgang. Saugplatte läßt sich in verschiedene Winkelstellungen über Federriegel arretieren. Mit integrierter Belüftungseinrichtung für besseres Ablöseverhalten. Betätigung der Belüftungseinrichtung nur bei sicher abgesetzter Last erlaubt! Aufnahme passend für Schnellwechseladapter SWA-200.

Abmessungen: 200 x 200 mm Tragfähigkeit WLL: 35 kg (max. WLL von HE)

Gleiche Eigenschaften wie STAZ-UNI, jedoch Ausführung mit vierseitiger Klammerung.Durch getrennte Steuerung von Haupt- und Nebenspannung und unter Verwendung von Andrückblechen (Zubehör) exakte Verdichtung der Pakete und Beseitigung der Formzwischenräume möglich.Seitens des Gabelstaplers sind zwei getrennte hydraulische Steuerkreise erforderlich.Ohne Verbindungsschläuche zum Stapler.Notwendige Backenlängen in Abhängigkeit der Abmessungen der Steinlage.Konturbacken für spezielle Lagen auf gesonderte Anfrage.

Drehkopf mit hydraulischer Drehdurchführung und 2 Verbindungsschläuchen zur Zange.Zwischen Greifgerät und Ausleger montiert, ermöglicht der Drehkopf die genaue Positionierung der Zange beim Aufnehmen und Absetzen der Steinpakete.Drehkopf auch mit Zapfen lieferbar.

Ohne Saugplatte.

Standardmäßig wird der Anbau unterschiedlicher Saugplatten an die Bedieneinheit BE beziehungsweise die Schlauchzylinderverlängerung SZV über 2 Hakenverschlüsse vorgenommen. In Fällen, wo ein ständiger/häufiger Saugplattenwechsel vorgenommen werden muss, wird der Einsatz der Schnellwechselvorrichtung SWV-HE empfohlen. Bei Verwendung der Hubeinheiten HE-200 und HE-250 wird die Hubeinheit über 4 Zuganker (Gewindestangen) direkt an die Schnellwechselvorrichtung SWV-HE montiert.

Anstelle von Saugplatten können auch Zangen an Vakuum-Schlauchheber angebaut werden.In diesem Fall dient dann die Vakuumenergie zum Anheben der Produkte. Die mechanische Zange greift die Produkte. Die Vorteile des Vakuums beim Heben und Senken, sowie die stufenlose Steuerbarkeit der Geschwindigkeit bleiben erhalten.Spezialzange zum Verlegen von alternativ 1, 2 oder 3 Rasengittersteinen in einem Arbeitsgang.

Die HVZ-UNI-II ist noch vielfältiger in der Anwendung, noch robuster in der Ausführung, noch einfacher und leichter auf die Pflastersteinlagen einstellbar. Geeignet zum Betrieb an VM-X/301/203/204, sowie an allen anderen geeigneten Trägergeräten, die zwei getrennte hydraulische Steuerkreise zum Betrieb der Zange aufweisen. Haupt- und Nebenspannung werden direkt vom Trägergerät aus gesteuert.

Für das wirtschaftliche und sichere Handling von schweren Lasten bis 1.000 kg, wie z.B. Granitplatten, saugdichte Betonelemente, Marmorplatten, Bordsteine, Trittstufen usw. Zum Anhängen an ein beliebiges Trägergerät oder Verlegemaschine VM mittels Lasthaken, Kette, Seil.Beim SH-1000-MINI-H wird der Ansaug- und Lösevorgang direkt vom Fahrersitz des Trägergerätes aus über eine integrierte hydraulische Schaltung gesteuert. Zum Antrieb ist nur ein hydraulischer Steuerkreis notwendig.Beim SH-1000-MINI-B und E wird der Ansaug- und Lösevorgang über ein direkt am SH-Gerät angebrachtes Handschiebeventil manuell von einer Bedienungsperson gesteuert.SH-MINI-E: Stecker-Typ F, 230 V.Bei Bedarf kann auch zusätzlich noch ein hydraulischer Drehkopf benutzt werden. Weitere Detailinformationen Hohe Arbeitserleichterung.Enormer Rationalisierungsgewinn!Durch einen Schnellwechselverschluss können verschiedene Saugplatten für unterschiedliche Einsatzzwecke, Plattengrößen und Gewichte sekundenschnell angebaut werden.Zentrische Lastaufnahme durch 2 unterschiedliche Aufhängepunkte und verstellbarer Saugplattenbefestigung.Vakuumerzeugung durch leistungsstarke Vakuumpumpe 12 cbm/h.Ergonomisch angebaute Handgriffe zur Führung des Gerätes, die gleichzeitig als Abstellständer dienen können.Serienmäßig mit Kettenfach und Lastsicherungskette ausgerüstet.Kompakte Bauweise.3-faches-Sicherheitskonzept: Integrierter Vakuumbehälter, visuelle Kontrolle über Vakuum-Manometer mit grünem und rotem Bereich, batteriebetriebene akustische Warneinrichtung. Technische Details Typ: SH-1000-MINI-EBest.Nr.: 52400020Eigengewicht: 89 kgTragfähigkeit/WLL (-600 mbar): 1000 kgAntrieb (Wechselstrom): 0,52 kWElektr. Spannung (AC): 230 V
