Probst HVZ-PA-150 Positionsadapter

Für den Wandaufbau werden die einzelnen Betonelemente in Modulbauweise vertikal zwischen einbetonierte U-Profile senkrecht von oben eingeschoben. Der Greifvorgang ist einfach: Die Zange wird am Haken eines Trägergeräts eingehängt und auf das stehende oder liegende Produkt aufgesetzt. Nach dem Ziehen des Federriegel-Bolzens legt sich der Greifbacken automatisch an das Betonelement an. Das Produkt kann nun sicher angehoben werden. Nach dem Versetzen kann die Verriegelung entweder mit den Handgriffen oder in größerer Höhe mit einer Schaufel an den vorhandenen Nocken gelöst werden.

Aufnahme der Geräte mit den Staplerzinken, mit Arretierung auf den Zinken.Abstand zwischen den Glocken 20 mm.Mehrpreis für eine Polyamidbelegung zur schonenderen Behandlung der Rohre auf Anfrage.

Abmessungen 260 x 210 mm Tragfähigkeit WLL 100 kg bei -0,5 bar

Abmessungen: 750 x 270 mm Tragfähigkeit WLL: 400 kg bei -0,5 bar

Schwerer, mehrschichtiger Einsatz am Stapler. Insbesondere in Verbindung mit Stahllamellenbacken, auch geeignet zum Greifen von nicht stahlbandumreiften Verbundsteinpaketen.

Plattenträger mit verstellbarem Greifbereich zum Heben von Platten. Ausführung mit austauschbaren Klammerbacken und galvanischer Verzinkung für Oberflächenschutz. Produktvorteile Großer Verstellbereich (220–505 mm) für unterschiedliche Plattenstärken Hebelübersetzung zur erleichterten Betätigung Austauschbare Klammerbacken zur längeren Nutzbarkeit Galvanisch verzinkte Oberfläche für dauerhaften Korrosionsschutz Kompakte Bauweise bei geringem Eigengewicht (1,5 kg) und Tragfähigkeit 60 kg Einsatzbereiche Einsatz als Plattenträger in der Hebetechnik (Kleingeräte) zum Heben von Platten mit variablem Greifbereich. Technische Hinweise Hersteller: Probst Typ: PPH-22/50 Hersteller-Nr.: 53200052 EAN: 4054979418744 Greifbereich: 220–505 mm Tragfähigkeit (WLL): 60 kg Eigengewicht: 1,5 kg Eintauchtiefe: 30 mm Backenlänge: 100 mm Oberfläche: galvanisch verzinkt Besondere Merkmale: große Hebelübersetzung, austauschbare Klammerbacken

mit 3 Saugköpfen für 3-fachen Sicherheitsfaktor · für alle gasdichten Oberflächen · Körper hergestellt aus bleifreiem Aluminium · PAK-freie Gummischeibe

Drehkopf mit hydraulischer Drehdurchführung und 2 Verbindungsschläuchen zur Zange.Zwischen Greifgerät und Ausleger montiert, ermöglicht der Drehkopf die genaue Positionierung der Zange beim Aufnehmen und Absetzen der Steinpakete.Drehkopf auch mit Zapfen lieferbar.

Für Boden- und Zwischenteile nach DIN 4052 (550 mm).Durch Lösen des Federriegels und Drehen des Schwenkarmes können auch Muffenteile gegriffen und verlegt werden (625 mm) Weitere Detailinformationen Ein-Mann-Bedienung durch einstellbare Rastposition der Einhängeöse zum Ablösen des Produktes.Mit Ovalring, verwendbar als Auflagefläche und Handgriff.Durch das geringe Eigengewicht kann die Zange auch an kleinen Trägergeräten eingesetzt werden.Durch galvanische Verzinkung dauerhafter Oberflächenschutz. Technische Details Typ: SAZ-UNIBest.Nr.: 54000035Greifbereich: 550/625 mmEigengewicht: 4,1 kgEintauchtiefe: 60 mmTragfähigkeit/WLL: 165 kg

robuste Konstruktion · zum ruckfreien Heben, Senken und Schwenken durch Fußdruck · die integrierte Neigungsausgleichschiene sorgt dafür, dass der Gegenstand beim Heben weiterhin senkrecht stehen bleibt und nicht vor oder zurück kippt · perfekt für den Ein-Mann Einsatz

Geeignet zum Greifen und Transportieren von einseitigen und doppelseitigen Betonschutzwandelementen des Profiltyps „New Jersey“ in Verbindung mit einem beliebigen Trägergerät wie Bagger oder LKW-Ladekran. Die Verwendung weiterer Schutzwandelemente ist auf Anfrage zu prüfen. Schlanke Bauweise zur Aufnahme von dicht an dicht stehenden Elementen. Mit Hydraulik-Speicher für perfekte Greifsicherheit. Technische Details: Typ: BSZ-H-2.0Best.Nr.: 56400003Beschreibung: DB 50 + DB 65 SGreifbereich: 100-160 mmHydraulikanschluss Druck: 180-210 barHydraulikanschluss Volumenstrom: 25-40 l/minHydraulikanschluss Rückstaudruck, max: 5 barEigengewicht: 235 kgEintauchtiefe: 200 mmTragfähigkeit/WLL: 2000 kgBackenlänge: 1000 mm

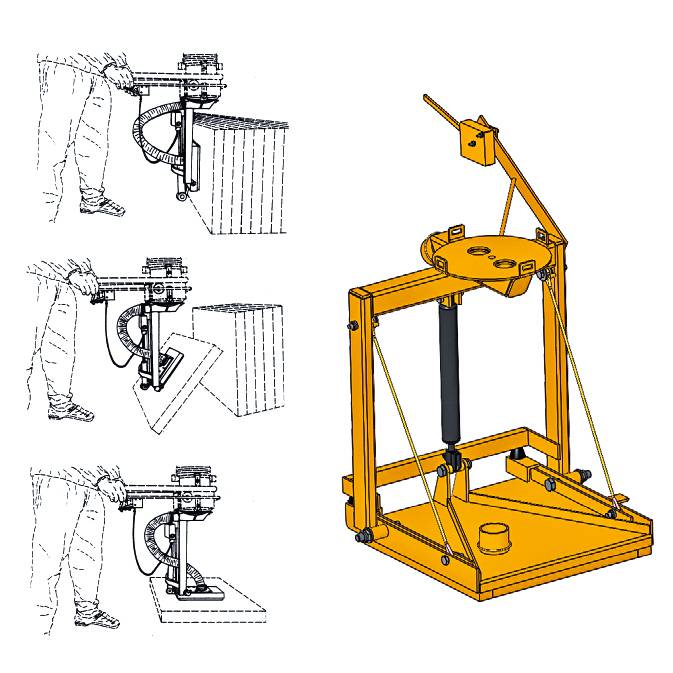

Mit Rückholautomatik ESP-SW-B Speziell entwickelt für die Verlegung von plattenförmigen Elementen, welche senkrecht stehend auf der Baustelle angeliefert werden und horizontal verlegt werden sollen. Steinplatten können senkrecht stehend angesaugt und angehoben werden. Schwenkung in die horizontale Stellung erfolgt frei schwebend, gesteuert über Handhebel. Nach Ablage der Platte in horizontaler Stellung schwenkt die Saugplatte bei erneuter Bedienung des Handhebels automatisch wieder in die vertikale Aufnahmestellung zurück. Horizontale Aufnahme und vertikale Ablage auf Anfrage. Mit freier Schwenkung ESP-SW-F: Speziell entwickelt für die innerbetriebliche Handhabung von Beton- und Natursteinplatten. Bei außermittigem Ansetzen der Saugplatte auf horizontal liegende Steinplatten werden diese beim Anheben gleichzeitig aufgestellt und lassen sich vertikal in eine Transportplatte einstapeln. Bei mittigem Ansetzen der Saugplatte erfolgt kein Schwenkvorgang. Saugplatte läßt sich in verschiedene Winkelstellungen über Federriegel arretieren. Mit integrierter Belüftungseinrichtung für besseres Ablöseverhalten. Betätigung der Belüftungseinrichtung nur bei sicher abgesetzter Last erlaubt! Aufnahme passend für Schnellwechseladapter SWA-200.

Für das wirtschaftliche und sichere Handling von schweren Lasten bis 1.000 kg, wie z.B. Granitplatten, saugdichte Betonelemente, Marmorplatten, Bordsteine, Trittstufen usw. Zum Anhängen an ein beliebiges Trägergerät oder Verlegemaschine VM mittels Lasthaken, Kette, Seil.Beim SH-1000-MINI-H wird der Ansaug- und Lösevorgang direkt vom Fahrersitz des Trägergerätes aus über eine integrierte hydraulische Schaltung gesteuert. Zum Antrieb ist nur ein hydraulischer Steuerkreis notwendig.Beim SH-1000-MINI-B und E wird der Ansaug- und Lösevorgang über ein direkt am SH-Gerät angebrachtes Handschiebeventil manuell von einer Bedienungsperson gesteuert.SH-MINI-E: Stecker-Typ F, 230 V.Bei Bedarf kann auch zusätzlich noch ein hydraulischer Drehkopf benutzt werden. Weitere Detailinformationen Hohe Arbeitserleichterung.Enormer Rationalisierungsgewinn!Durch einen Schnellwechselverschluss können verschiedene Saugplatten für unterschiedliche Einsatzzwecke, Plattengrößen und Gewichte sekundenschnell angebaut werden.Zentrische Lastaufnahme durch 2 unterschiedliche Aufhängepunkte und verstellbarer Saugplattenbefestigung.Vakuumerzeugung durch leistungsstarke Vakuumpumpe 12 cbm/h.Ergonomisch angebaute Handgriffe zur Führung des Gerätes, die gleichzeitig als Abstellständer dienen können.Serienmäßig mit Kettenfach und Lastsicherungskette ausgerüstet.Kompakte Bauweise.3-faches-Sicherheitskonzept: Integrierter Vakuumbehälter, visuelle Kontrolle über Vakuum-Manometer mit grünem und rotem Bereich, batteriebetriebene akustische Warneinrichtung. Technische Details Typ: SH-1000-MINI-EBest.Nr.: 52400020Eigengewicht: 89 kgTragfähigkeit/WLL (-600 mbar): 1000 kgAntrieb (Wechselstrom): 0,52 kWElektr. Spannung (AC): 230 V
