Probst GB2-1100-N Gummigreifbacke

Bequem und einfach Platten verlegen auf großen Rädern. Einfacher Anbau von 2 FXAH-120 an Radsatz VPH-RS mit CB Traverse, 2 Adaptern und Bowdenzug zur Fernablöse. Verstellbare Arbeitsbreite von 200 mm bis 800 mm.

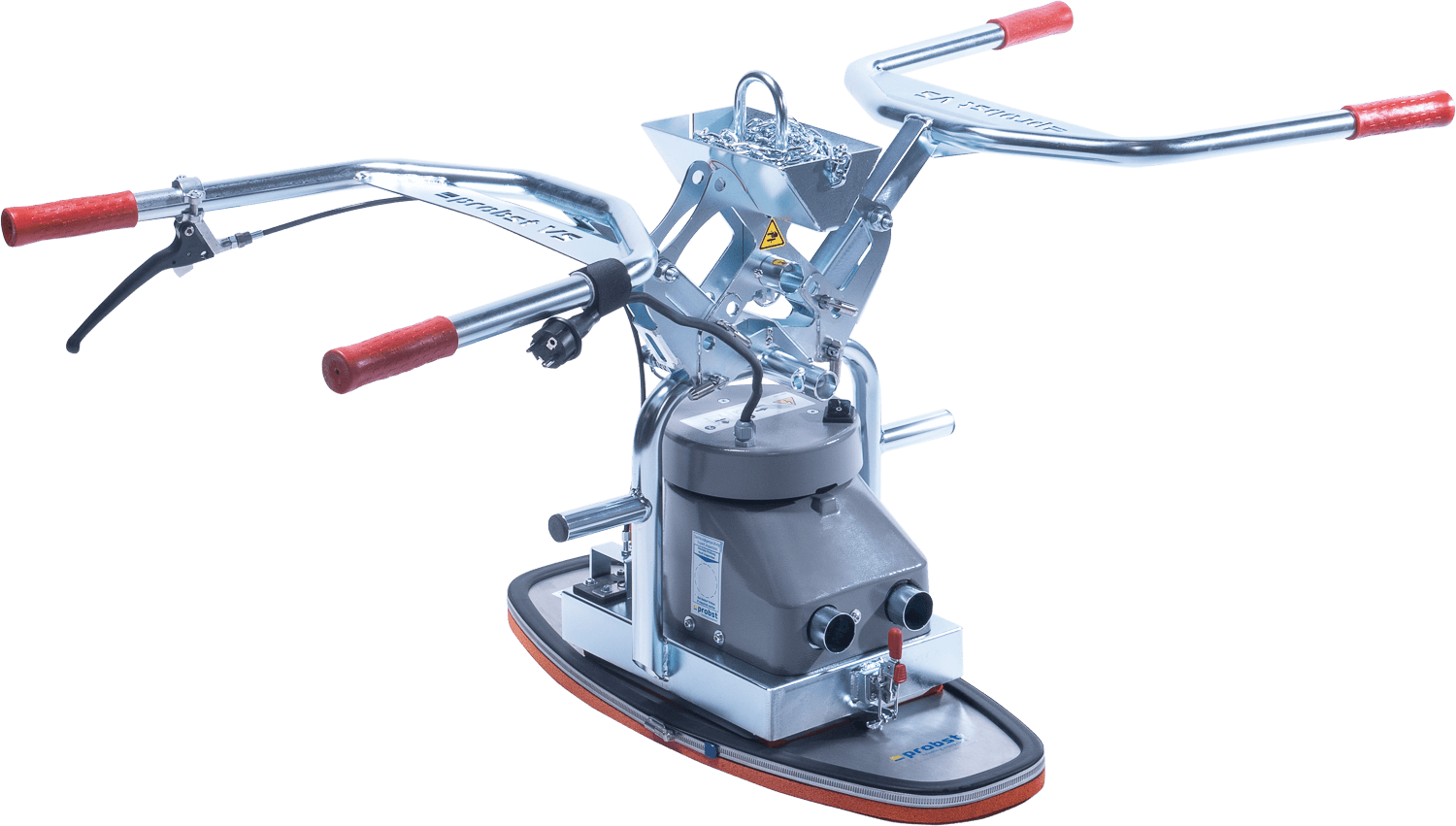

Das kraftvolle Vakuumgebläse saugt selbst stark poröse Plattenbeläge sowie auch Waschbetonoberflächen schnell und sicher an. Mit integrierter Saugplatte bis 50 kg und Schnellwechselfunktion.Mit diesem neuen Verlegegerät lassen sich alle Arten von Platten schnell und vor allem körperschonend fugenlos verlegen. Über die Schnellwechselfunktion können alle Standardsaugplatten in Sekundenschnelle ohne Werkzeug angebaut werden. Stecker-Typ F, 230 V. Weitere Detailinformationen Kann in Verbindung mit den entsprechenden Saugplatten und der Einhängeöse mit Kettensicherung VS-EH Elemente bis 200 kg sicher anheben und versetzen.Handgriffe können durch Umstecken über 2 Bolzen um 90° gedreht werden.Mit entsperrbarem Betätigungshebel zum Lösen des Vakuums. Diese 2-fach-Sicherung verhindert ein unbeabsichtigtes Ablösen des Verlegegutes.Die Tragfähigkeit mit Handgriffen beträgt 140 kg.Enorm schneller Unterdruckaufbau.Individuell höhenverstellbare Handgriffe z.B. auch für Stufenverlegung.Zwei Kurzhebegriffe erleichtern die Abnahme der Platten von hohen Steinstapeln.Die Griffe sind zum Transport schnell auf eine kompakte Größe zusammenklappbar. Leichtbauweise.Durch galvanische Verzinkung dauerhafter Oberflächenschutz.   Technische Details Mit langen Handgriffen zum sicheren Verlegen von großen Platten.Mit Einhängeöse und Sicherungskette zur gefahrlosen Verlegung im Hebezeugbetrieb. Technische Eigenschaften Typ: VS-140/200-XLBest.Nr.: 52700016Beschreibung: inkl. Saugplatte 50 kg mit langem Handgriff und EinhängeöseAbmessungen (LxB): 300x250 mmAntrieb (Wechselstrom): 1,5 kWElektr. Spannung (AC): 230 VEigengewicht: 30 kgTragfähigkeit/WLL (-200 mbar): 200 kg

Auf großen Rädern noch einfacher und bequemer Platten verlegen – schnell und effizient. Einfacher Anbau an VPH oder FXAH-120-DUO-Set.

Mit 2- oder 4-seitiger Klammerung, abhängig von Steinformat und Steingröße.

Abmessungen: 980 x 480 mm Tragfähigkeit WLL: 400 kg bei -0,2 bar

Transportwagen passend für PJ-1650-B und -H. Zur Verwendung des POWERJET als mobiler Vakuumerzeuger auf der Baustelle. Sicherer Transport.

Schwerer, mehrschichtiger Einsatz am Stapler. Insbesondere in Verbindung mit Stahllamellenbacken, auch geeignet zum Greifen von nicht stahlbandumreiften Verbundsteinpaketen.

Passend für alle gängigen Baggertypen, Bolzendurchmesser bis max. 70 mm, inkl. Adaptersatz Distanzhülsen. Vorteil: Die HVZ kann an jeden Bagger schnell und problemlos befestigt werden.

Dieser universelle Zangentyp ist für den Transport von Baustoffpaketen verschiedener Art und Größe optimal ausgestattet. Durch die variable Höhenverstellbarkeit und den großen Öffnungsbereich ist ein Einsatz für alle gängigen Baustoffpakete mit und ohne Palette möglich.Eintauchtiefenverstellung mit Wahlmöglichkeit zwischen Schwimmstellung und Arretierung.Die Stellungen entsprechen folgenden Eintauchtiefen:_x000D_ Stellung 1 (Drehung 0°) E1.100 mmStellung 2 (Drehung 90°) E1.280 mmStellung 3 (Drehung 180°) E1.470 mmStellung 4 (Drehung 270°) E1.650 mmDurch optimierten Stahlbau keine Druckumschaltung zwischen den verschiedenen Eintauchtiefen notwendig – sicheres Greifen der Pakete.

Leichtbauweise, passend für alle Typen, in der Länge beliebig variierbar. Als Greifelemente dienen hochverschleißfeste, austauschbare Gummimetallschienen in geschraubter Ausführung. Schonende Handhabung von empfindlichen Betonprodukten durch dicke Gummiauflage. Gummimetallschiene zweireihig, untere Gummifläche keilförmig zur Verstärkung des Anpressdrucks in der untersten Steinreihe. Einsatzbereiche: Pakete aus großformatigen Betonelementen. Scheibenweise vertikal mit Stahlband umreifte Pflastersteinpakete. Nicht oder nur teilweise umreifte Pflastersteinpakete aus Brettfertigungsanlagen bei einer Greifweite bis zu 700 mm und einer Mindest-Steindicke von 60 mm. Bedingt einsetzbar bei nicht oder nur teilweise umreiften Pflastersteinpaketen aus Mehrlagenfertigern bei einer Greifweite über 700 mm und einer Mindest-Steindicke von 80 mm. GB2-Z: Der Gummi ist auf ein Z-Profil aus Stahlblech als Trägerelement aufgeschraubt. Trägerelement wird mit 2 Zapfen (mit Schraubensicherung) am Zangenkörper befestigt. 1 x Gummischiene 50 x 35 mm. 1 x keilförmige Gummischiene 60 x 40/34 mm.

Für Verlegearbeiten von saugdichten Steinplatten. Die Vakuum-Haftkraft wird durch einfaches Niederdrücken und anschließendes Anheben von Hand erzeugt. Durch eine leichte Fingerbewegung wird ein Vakuumventil betätigt, um die Steinplatten abzulegen.Achtung: VH darf nur bei saugdichtem (nicht porösem Material) eingesetzt werden. Zugelassen sind nur Arbeiten im bodennahen Bereich. Weitere Detailinformationen Exakte Verlegung dicht an dicht.Ergonomisch günstige Arbeitsposition beim Verlegevorgang.Auch die Aufnahme von bereits verlegten Steinplatten ist möglich.Robuste, ohne Kleben schnell austauschbare Dichtung für die Saugplatte.Durch Kauf eines zusätzlichen Zwei-Mann-Tragegriffes VH-2-HG kann das VH-1/25 auch als Zwei-Mann-Gerät benutzt werden. Die Tragfähigkeit beträgt dann 50 kg.Durch galvanische Verzinkung dauerhafter Oberflächenschutz. Technische Details Typ: VH-1/25Best.Nr.: 52600009Durchmesser (außen): 280 mmEigengewicht: 5 kgTragfähigkeit/WLL: 25/50 kg

Hydraulik-Schläuche Hd Verbindungsschläuche 1 Satz = 2 Stück inkl. Kupplungslosteile zwischen Stapler und Einstecktaschen bzw. Kranausleger. Länge je Schlauch 1.200 mm. Elektromagnetische Umschaltventile ELMV Montiert auf der Zange, falls für „Klemmen“ und „Drehen“ seitens des Staplers nur ein hydraulischer Steuerkreis zur Verfügung steht, inkl. erforderlichem Schaltrelais, ohne elektrische Verbindungsleitungen zum Stapler. Elektromagnetische Umschaltventile ELMV-DZ Damit kann bei Bedarf mit der Doppelzange nur ein Pflastersteinpaket transportiert werden. Ohne elektrische Verbindungsleitung zum Stapler. Montiert auf der Stapler-Anbaudoppelzange STAZ-DZ-II, zur getrennten Steuerung der beiden Einzelzangen. Elektr. Verbindungssatz zwischen STAZ-DZ-II und Gabelstapler Bestehend aus: - Kompl. Elektroinstallation der Stapler-Anbaudoppelzange, Installation der Komponenten am Stapler bauseits. - Spiralkabel zwischen Stapler und Anbaudoppelzange, Steuerungsbox und Bedienelemente. - Rundumleuchte als Warneinrichtung für die Verschiebeausrüstung VA am Kranausleger KA. Sicherheitsventil Montiert auf Zange, falls zweite Freigabefunktion (unbeabsichtigtes Lösen) am Trägergerät nach DIN EN ISO 3691-1 fehlt.

Anstelle von Saugplatten können auch Zangen an Vakuum-Schlauchheber angebaut werden.In diesem Fall dient dann die Vakuumenergie zum Anheben der Produkte. Die mechanische Zange greift die Produkte. Die Vorteile des Vakuums beim Heben und Senken, sowie die stufenlose Steuerbarkeit der Geschwindigkeit bleiben erhalten.Spezialzange zum Verlegen von alternativ 1, 2 oder 3 Rasengittersteinen in einem Arbeitsgang.
