dreistufiges Sicherheits-Konzept · Zentralverriegelung durch seitliches Zylinderschloss mit abklappbarem Schlüssel · Einzelverriegelung verhindert unbeabsichtigtes Öffnen während der Fahrt · Kippschutz · gleichzeitiges Herausziehen mehrerer Schubladen nicht möglich · Birke-Multiplex-Arbeitsplatte 30 mm · FSC-zertifiziert · separates abschließbares Schrankteil mit Magnethalterung und höhenverstellbaren Zwischenboden (70 mm Raster) · Schubladen und Schrankteil gleich schließend · Verkabelung durch zwei gummierte Durchführungen und abnehmbaren Kabelkanal auf der Rückseite möglich · öl- und säurebeständige Räder (Ø 125 mm) mit Fadenschutz · mit zwei Feststellbremsen · Korpus RAL 7016 · Schubladen und Schrankteil RAL 9005 · Pulverbeschichtung · Papierrollenhalterung · seitliches Lochraster Maß über alles aufgebaut mit Griff und Rädern (B x T x H) 1150 x 500 x 1045 mm Innenmaß Schubladen (B x T x H): 2x 880 x 350 x 75 mm 2x 530 x 350 x 75 mm 2x 530 x 350 x 118 mm 1x 530 x 350 x 151 mm Tragfähigkeit 750 kg Weitere technische Eigenschaften: · Schubladen-Innenmaße B x T: 880 x 350 x 75mm (2x), 530 x 350 x 75mm (2x), 530 x 350 x 118mm (2x), 530 x 350 x 151mm (1x)mm · Farbe: anthrazit, RAL 7016 · Gewicht kg: 97,5kg · Tragfähigkeit: 750kg

kompakte Bauform / für horizontale oder vertikale Montage / Display · Displayhalter und Grundkörper sind um 180° drehbar / Mirco-USB-Schnittstelle zum Datenexport und Stromversorgung / Inklusive Software SmartCheck USB zur Übertragung von Werten und Prüfbescheinigungserstellung / drei Betriebsmodi (Track · First Peak · Peak Hold) / zur Prüfung von Drehmomentschlüsseln / drei Maßeinheiten (N·m · ft·lb · in·lb) / Zieldrehmoment und Toleranzen zur Bewertung des Messwertes können individuell vorgegeben werden / Betrieb über mitgeliefertes Netzteil oder Batterie (4 x AAA oder 1 x 9V-Block · Adapter inklusive) / mit integriertem optischen und akustischen Überlastungsschutz / Display und Folientastatur sind spritzwassergeschützt · das Gehäuse besteht aus schlagfestem Kunststoff / mit Zertifikat / Lieferung in stabilem Kunststoffkasten / Anzeigeabweichung ± 1 %

mit 6 auf kugelgelagerten Teleskopschienen herausziehbaren Schubladen mit 100 % Auszug · automatischer Schubladeneinzug · strapazierfähige Kunststoffablageplatte aus ABS · mit Fächer für Kleinteile · mit Zentralverriegelung durch Zylinderschloss (nur eine Schublade gleichzeitig geöffnet) · abschließbar mittels eingebautem Zylinderschloss mit abklappbarem Schlüssel · öl- und säurebeständige Leichtlaufräder (D.125 mm) mit Fadenschutz zum Schutz der Lager vor Schmutz und Fäden · zwei Feststellbremsen · beidseitiges Lochwandsystem für einfache Installation von Zubehörartikeln · mit Papierrollenhalter · 2 Fahrgriffe · aus Stahlblech Maß über alles aufgebaut mit Griff und Rädern (B x T x H) 877 x 480,7 x 987 mm Maß nur Korpus (B x T x H) 736 x 480,7 x 831 mm Innenmaß Schubladen (B x T x H) Anzahl 4x 530 x 351 x 68 mm Tragkraft pro Schublade 30 kg Innenmaß Schubladen (B x T x H) Anzahl 1x 530 x 351 x 145 mm Tragkraft pro Schublade 30 kg Innenmaß Schubladen (B x T x H) Anzahl 1x 530 x 351 x 198 mm Tragkraft pro Schublade 45 kg statische Gesamtbelastbarkeit 500 kg Weitere technische Eigenschaften: · Gewicht: 82kg · Anzahl Werkzeuge: 157

für kontrollierten Rechts- und Linksanzug · 4 Messmodi: Drehmoment, Drehwinkel, Drehmoment mit Kontrollgröße Drehwinkel sowie Drehwinkel mit Kontrollgröße Drehmoment · gleichzeitige Anzeige von Drehmoment und Drehwinkel · Maßeinheiten: Nm, ft·lb, in·lb · Messung unabhängig vom Kraftangriffspunkt, einstellbar über Tastatur · großes, farbiges Grafik-Display mit seitlichen Signalleuchten · QuickRelease-Sicherheitsverriegelung, sofort funktionsbereit nach Entlastung · ergonomischer 2K-Griff, beständig gegen Öle, Fette, Kraftstoffe, Bremsflüssigkeiten und Skydrol · Datenspeicherung von bis zu 2.500 Schraubfällen mit Datum/Zeitstempel · dokumentationsfähig via SensoMaster-Software (bis 200 Ablaufpläne) · automatische Kalibrierung mit perfectControl®-System Genauigkeit Drehmoment: ± 2 %, ± 1 Digit, Auflösung bei 60 Nm: 0,01 Nm Genauigkeit Drehwinkel: ± 1° ± 1 Digit bis 100°, darüber mind. 1 % ± 1 Digit, Auflösung: 0,1° · Besonderheit: mit elektromechanischer Auslösung, spürbarem Klick beim Erreichen des Sollwerts · mit akustischer und optischer Bewertung des Schraubfalls · 3 Funktionsmodi: auslösend, Peak Hold (anzeigender Betrieb mit Spitzenwertanzeige) und Track (anzeigender Betrieb mit Momentanwertanzeige) · exakte Messergebnisse · einfache Dokumentation der erfassten Messwerte am PC über die USB-Schnittstelle oder alternativ über das optionale Bluetooth-Modul Weitere technische Eigenschaften: · Verpackung: Kunststoffkasten · Zertifikat: ja · Lk: 188mm · Sk: 17.5mm · prüfpflichtig: ja · Breite mm (b): 28mm · Gewicht: 370g · Gewicht mit Kasten: 795g · Gr.: 1 · Höhe mm (h): 23mm · LF: 188mm · SF: 17,5mm

mit Aufnahme für Einsteckwerkzeuge · für den kontrollierten Rechts- und Linksanzug · auslösend · für Arbeiten in der Serienproduktion · Stellknopf kann nach Einstellung des Auslösemoments herausgeschraubt werden · ein unabsichtliches Verändern des Solldrehmoments wird so verhindert · die mitgelieferte Sicherungsschraube schützt darüber hinaus vor Manipulation, ebenso wie die beiliegenden Klebesiegel · keine Verstellung ohne Siegelbruch möglich · QuickRelease-Sicherheitsverriegelung · schnelle, präzise Einstellung durch QuickSelect-Schnellverstellung · Doppel-Stopp-Signal · sehr gut ablesbare Doppelskala mit farblicher Unterscheidung von N.m/ft, lb bzw. ft, lb/in, lb · Linksanzug durch Umdrehen der Steckwerkzeuge · 2-Komponentengriff (resistent gegen Öle, Fette, Kraftstoffe, Bremsflüssigkeiten und Skydrol) · Genauigkeit ± 3 % Toleranz vom eingestellten Wert · Besonderheit: Kein Rücksetzen auf "0" erforderlich, da Messelement nur beim Anziehvorgang belastet wird. Weiterbelastung nach dem Auslösen oder Belastungen entgegen der Funktionsrichtung, z. B. bei festsitzenden Schrauben, wirken nicht auf den Auslösemechanismus, der dadurch vor Beschädigung geschützt wird Weitere technische Eigenschaften: · Zertifikat: ja · Lk: 424.5mm · Sk: 25mm · prüfpflichtig: ja

mit fest eingebauter Knarre · auslösend · Doppel-Stopp-Signal · Doppelskala Nm/ft·lb · Linksanzug durch umsteckbaren Vierkant · Genauigkeit ± 4 % Toleranz vom eingestellten Wert · Besonderheit: kein Rücksetzen auf "0" erforderlich, da das Messelement nur beim Anziehvorgang belastet wird · Weiterbelastung nach dem Auslösen oder Belastungen entgegen der Funktionsrichtung, z.B. bei festsitzenden Schrauben, wirken nicht auf den Auslösemechanismus, der dadurch vor Beschädigung geschützt wird Weitere technische Eigenschaften: · Zertifikat: ja · prüfpflichtig: ja

mit Aufnahme für Einsteckwerkzeuge · für den kontrollierten Rechts- und Linksanzug · auslösend · QuickRelease-Sicherheitsverriegelung · schnelle, präzise Einstellung durch QuickSelect-Schnellverstellung · Doppel-Stopp-Signal · gut ablesbare Doppelskala mit farblicher Unterscheidung von Nm/ft·lb bzw. ft·lb/in·lb · 2-Komponentengriff · Genauigkeit ± 3 % Toleranz vom eingestellten Wert · Besonderheit: kein Rücksetzen auf "0" erforderlich, da Messelement nur beim Anziehvorgang belastet wird · Weiterbelastung nach dem Auslösen oder Belastungen entgegen der Funktionsrichtung, z. B. bei festsitzenden Schrauben, wirken nicht auf den Auslösemechanismus, der dadurch vor Beschädigung geschützt wird Weitere technische Eigenschaften: · Zertifikat: ja · Lk: 336mm · Sk: 17.5mm · prüfpflichtig: ja

6,3 mm und 12,5 mm (1/4 ″ und 1/2 ″)-Vierkantantrieb · Steckschlüssel-Einsätze und Bedienelemente aus Chrome-Alloy-Steel · Inhalt: mit 6,3 mm (1/4 ″)-Vierkantantrieb 1 Hebel-Umschaltknarre (22 Zähne) mit 2-Komponenten-Griff je 1 6-kant Steckschlüssel-Einsatz SW 4 / 5 / 5,5 / 6 / 7 / 8 / 9 / 10 / 11 mm je 1 Steckschlüssel-Einsatz für Schrauben mit Außen-TORX®-Profil Gr. E 4 / 5 / 6 / 7 / 8 je 1 Steckschlüssel-Einsatz für Schrauben mit Innensechskant-Profil SW 3 / 4 / 5 mm je 1 Steckschlüssel-Einsatz für Schrauben mit Innen-TORX®-Profil Gr. T 8 / 9 / 10 / 15 / 20 / 25 je 1 Verlängerung 54 / 150 mm 1 Kardangelenk 1 Handgriff mit Vierkant 1 Quergriff mit Gleitstück mit 12,5 mm (1/2 ″)-Vierkantantrieb 1 Hebel-Umschaltknarre (36 Zähne) mit 2-Komponenten-Griff je 1 6-kant Steckschlüssel-Einsatz SW 13 / 16 / 17 / 18 / 19 / 21 / 22 / 24 / 27 / 30 mm je 1 Steckschlüssel-Einsatz für Schrauben mit Außen-TORX®-Profil Gr. E 10 / 12 / 14 / 16 / 18 / 20 / 24 je 1 Steckschlüssel-Einsatz für Schrauben mit Innensechskant-Profil SW 6 / 8 / 10 / 12 / 14 mm je 1 Steckschlüssel-Einsatz für Schrauben mit Innen-TORX®-Profil Gr. T 27 / 30 / 40 / 45 / 50 / 55 / 60 je 1 Verlängerung 130 / 255 mm 1 Kardangelenk 1 Handgriff mit Vierkant 1 Quergriff mit Gleitstück Weitere technische Eigenschaften: · Material: Chrom-Alloy-Stahl · Rückschwenkwinkel: 16,4/10°

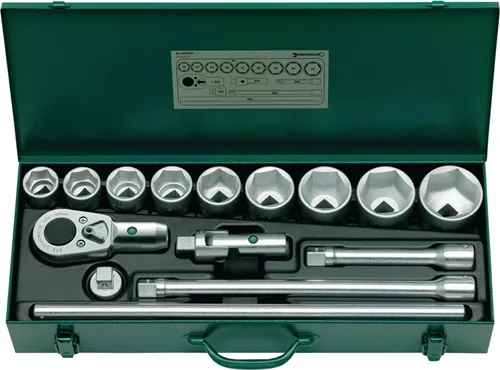

20 mm (3/4 ″)-Vierkantantrieb · Inhalt: je 1 Steckschlüssel-Einsatz 6-kant SW 32 / 34 / 36 / 38 / 41 / 46 / 50 / 55 / 60 mm 1 Knarrenkopf mit Hebelumschaltung (36 Zähne) 1 Handgriff zum Knarrenkopf 510 mm lang je 1 Verlängerung 200 / 400 mm 1 Winkelgelenk 1 Gleitstück passend zum Handgriff Weitere technische Eigenschaften: · Material: Chrom-Alloy-Stahl · Rückschwenkwinkel: 10°

20 mm (3/4")-Vierkantantrieb · Inhalt: je 1 Steckschlüssel-Einsatz 6-kant SW 22 / 24 / 27 / 30 / 32 / 34 / 36 / 41 / 46 / 50 mm 1 Knarrenkopf mit Hebelumschaltung (36 Zähne) 1 Handgriff zum Knarrenkopf 510 mm lang 1 Gleitstück passend zum Handgriff je 1 Verlängerung 200 / 400 mm 1 Winkelgelenk Weitere technische Eigenschaften: · Material: Chrom-Alloy-Stahl · Rückschwenkwinkel: 10°

mit Aufnahme für Einsteckwerkzeuge · für den kontrollierten Rechts- und Linksanzug · auslösend · QuickRelease-Sicherheitsverriegelung · Schnelleinstellung durch Klemmhebel im Griff · Doppel-Stopp-Signal · Doppelskala Nm/ft·lb bzw. Nm/in·lb · Linksanzug durch Umdrehen der Steckwerkzeuge · Genauigkeit ± 4 % Toleranz vom eingestellten Wert · Besonderheit: kein Rücksetzen auf "0" erforderlich, da das Messelement nur beim Anziehvorgang belastet wird · Weiterbelastung nach dem Auslösen oder Belastungen entgegen der Funktionsrichtung, z.B. bei festsitzenden Schrauben, wirken nicht auf den Auslösemechanismus, der dadurch vor Beschädigung geschützt wird Weitere technische Eigenschaften: · Zertifikat: ja · Lk: 343mm · Sk: 17.5mm · prüfpflichtig: ja

mit fest eingebauter Knarre · für den kontrollierten Rechtsanzug · auslösend · schnelle Einstellung durch Schnellverstellung · Doppel-Stopp-Signal · sehr gut ablesbare Doppelskala mit farblicher Unterscheidung von Nm/ft·lb bzw. ft·lb/in·lb · 2-Komponentengriff (resistent gegen Öle, Fette, Kraftstoffe, Bremsflüssigkeiten und Skydrol) · Genauigkeit ± 4 % Toleranz von eingestelltem Wert · Besonderheit: kein Rücksetzen auf "0" erforderlich, da Messelement nur beim Anziehvorgang belastet wird · Weiterbelastung nach dem Auslösen oder Belastungen entgegen der Funktionsrichtung, z. B. bei festsitzenden Schrauben, wirken nicht auf den Auslösemechanismus, der dadurch vor Beschädigung geschützt wird 4000 826 536 und 4000 826 537 mit QuickRelease-Sicherheitsverriegelung Weitere technische Eigenschaften: · Ausführung: Umschaltknarre · Zertifikat: ja · prüfpflichtig: ja

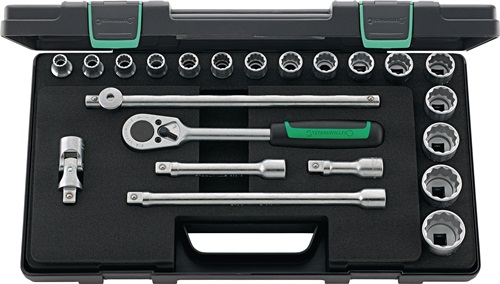

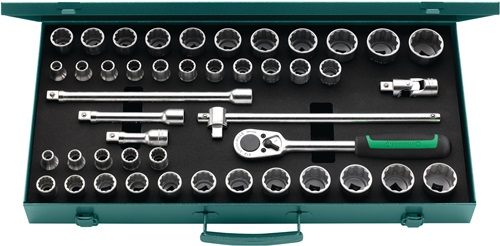

12,5 mm (1/2 ″)-Vierkantantrieb · metrische und Zollmaße · Steckschlüssel-Einsätze und Bedienelemente aus Chrom-Alloy-Stahl · verchromt Inhalt: 1 Hebel-Umschaltknarre (36 Zähne) mit 2-Komponenten-Griff je 1 12-kant-Steckschlüssel-Einsatz SW 10 / 11 / 12 / 13 / 14 / 15 / 16 / 17 / 18 / 19 / 20 / 21 / 22 / 23 / 24 / 25 / 26 / 27 / 28 / 30 / 32 / 34 mm je 1 12-kant-Steckschlüssel-Einsatz SW 3/8 - 7/16 - 1/2 - 9/16 - 19/32 - 5/8 - 11/16 - 3/4 - 25/32 - 13/16 - 7/8 - 15/16 - 1 - 1 1/16 - 1 1/8 - 1 3/16 - 1 1/4 Zoll je 1 Verlängerung 75 / 130 / 255 mm 1 Quergriff mit Gleitstück L. 300 mm 1 Kardangelenk Weitere technische Eigenschaften: · Material: Chrom-Alloy-Stahl · Rückschwenkwinkel: 10°

6,3 mm (1/4 ″)- und 12,5 mm (1/2 ″)-Vierkantantrieb · Steckschlüssel-Einsätze und Bedienelemente aus Chrom-Alloy-Stahl Inhalt: mit 6,3 mm (1/4 ″)-Vierkantantrieb 1 Hebel-Umschaltknarre (22 Zähne) mit 2-Komponenten-Griff je 1 6-kant-Steckschlüssel-Einsatz SW 4 / 5 / 5,5 / 6 / 7 / 8 / 9 / 10 / 11 mm je 1 Steckschlüssel-Einsatz für Schrauben mit Innensechskant-Profil Gr. 3 / 4 / 5 mm je 1 Verlängerung 54 / 150 mm 1 Kardangelenk 1 Handgriff mit Vierkant 1 Quergriff mit Gleitstück mit 12,5 mm (1/2 ″)-Vierkantantrieb 1 Hebel-Umschaltknarre (36 Zähne) mit 2-Komponenten-Griff je 1 6-kant-Steckschlüssel-Einsatz SW 13 / 16 / 17 / 18 / 19 / 21 / 22 / 24 / 27 / 30 mm je 1 Steckschlüssel-Einsatz für Schrauben mit Innensechskant-Profil Gr. 6 / 8 / 10 / 12 / 14 mm je 1 Steckschlüssel-Einsatz für Zündkerzen 16 / 21 mm je 1 Verlängerung 130 / 255 mm 1 Kardangelenk 1 Quergriff mit Gleitstück Weitere technische Eigenschaften: · Material: Chrom-Alloy-Stahl · Rückschwenkwinkel: 16,4/10°

für den kontrollierten Rechts-/Linksanzug · elektronisch anzeigend · Messung unabhängig vom Kraftangriffspunkt · Maßeinheiten: Nm, cN·m, lbf·ft, in·lb · Bewertung des Schraubvorgangs durch farbige LEDs, Buzzer und Vibration · Kalibrierintervall einstellbar · Auslösegenauigkeit ± 4 % Weitere technische Eigenschaften: · prüfpflichtig: ja

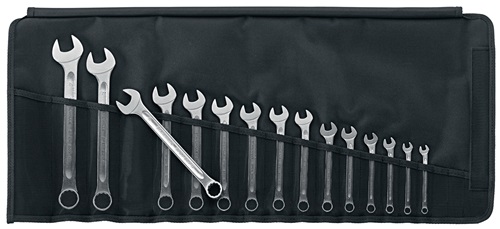

Chrom-Alloy-Stahl · verchromt · mit gleichen Schlüsselweiten · Ringseite 15° abgewinkelt, Maulstellung 15° · dünnwandige Ringe - perfekt zum Schrauben an schwer zugänglichen Stellen DIN 3113 Form A / ISO 3318 / ISO 7738 Weitere technische Eigenschaften: · Material: Chrom-Alloy-Stahl · Schlüsselweite min.: 6mm · Norm: DIN 3113 Form A, ISO 7738 Form A · Schlüsselweite max.: 32mm

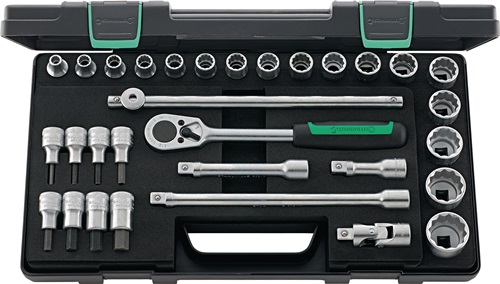

12,5 mm (1/2 ″)-Vierkantantrieb · Steckschlüssel-Einsätze und Bedienelemente aus Chrom-Alloy-Stahl · verchromt · Inhalt: je 1 6-kant Steckschlüssel-Einsatz SW 8 / 10 / 11 / 12 / 13 / 14 / 15 / 16 / 17 / 18 / 19 / 21 / 22 / 24 / 27 / 30 / 32 mm je 1 Steckschlüssel-Einsatz für Schrauben mit Innensechskant-Profil SW 4 / 5 / 6 / 7 / 8 / 10 / 12 / 14 mm 1 Hebel-Umschaltknarre (36 Zähne) mit 2-Komponenten-Griff je 1 Verlängerung 75 / 130 / 255 mm 1 Quergriff mit Gleitstück 1 Kardangelenk Weitere technische Eigenschaften: · Material: Chrom-Alloy-Stahl · Rückschwenkwinkel: 10°

12,5 mm (1/2 ″)-Vierkantantrieb · Steckschlüssel-Einsätze und Bedienelemente aus Chrom-Alloy-Stahl · verchromt · Inhalt: je 1 12-kant Steckschlüssel-Einsatz SW 8 / 10 / 11 / 12 / 13 / 14 / 15 / 16 / 17 / 18 / 19 / 21 / 22 / 24 / 27 / 30 / 32 mm je 1 Steckschlüssel-Einsatz für Schrauben mit Innensechskant-Profil SW 4 / 5 / 6 / 7 / 8 / 10 / 12 / 14 mm 1 Hebel-Umschaltknarre (36 Zähne) mit 2-Komponenten-Griff je 1 Verlängerung 75 / 130 / 255 mm 1 Quergriff mit Gleitstück 1 Kardangelenk Weitere technische Eigenschaften: · Material: Chrom-Alloy-Stahl · Rückschwenkwinkel: 10°

Chrom-Alloy-Stahl · verchromt · Rückschwenkwinkel 6° · 60 Zähne · belastbar max. 300 Nm Weitere technische Eigenschaften: · Material: Chrom-Alloy-Stahl · Oberfläche: verchromt · S: 25mm

12,5 mm (1/2 ″)-Vierkantantrieb · Steckschlüssel-Einsätze und Bedienelemente aus Chrom-Alloy-Stahl · verchromt · Inhalt: je 1 12-kant Steckschlüssel-Einsatz SW 8 / 9 / 10 / 11 / 12 / 13 / 14 / 15 / 16 / 17 / 18 / 19 / 20 / 21 / 22 / 23 / 24 / 26 / 27 / 28 / 30 / 32 mm 1 Hebel-Umschaltknarre (36 Zähne) mit 2-Komponenten-Griff je 1 Verlängerung 75 / 130 / 255 mm 1 Quergriff mit Gleitstück 1 Kardangelenk Weitere technische Eigenschaften: · Material: Chrom-Alloy-Stahl · Rückschwenkwinkel: 10°

mit fest eingebauter Knarre · für den kontrollierten Rechts- und Linksanzug · auslösend · Schnelleinstellung durch Klemmhebel im Griff · Verstellelement · Doppel-Stopp-Signal · Doppelskala Nm/ft·lb · Genauigkeit ± 4 % Toleranz von eingestelltem Wert · Besonderheit: kein Rücksetzen auf "0" erforderlich, da das Messelement nur beim Anziehvorgang belastet wird · Weiterbelastung nach dem Auslösen oder Belastungen entgegen der Funktionsrichtung, z.B. bei festsitzenden Schrauben, wirken nicht auf den Auslösemechanismus, der dadurch vor Beschädigung geschützt wird Weitere technische Eigenschaften: · Zertifikat: ja · prüfpflichtig: ja

12,5 mm (1/2 ″)-Vierkantantrieb · mit QuickRelease-Sicherheitsverriegelung · Steckschlüssel-Einsätze und Bedienelemente aus Chrom-Alloy-Stahl · verchromt · Inhalt: je 1 6-kant Steckschlüssel-Einsatz SW 10 / 11 / 12 / 13 / 14 / 15 / 16 / 17 / 18 / 19 / 21 / 22 / 24 / 27 / 30 / 32 mm 1 Hebel-Umschaltknarre (80 Zähne - schraubenlose Ausführung) mit 2-Komponenten-Griff, QR-Sicherheitsverriegelung je 1 Verlängerung 75 / 130 / 255 mm 1 Quergriff mit Gleitstück 1 Kardangelenk Weitere technische Eigenschaften: · Material: Chrom-Alloy-Stahl · Rückschwenkwinkel: 10°

Spezialstahl · stahlgrau · DIN 7444 Weitere technische Eigenschaften: · Länge: 160mm

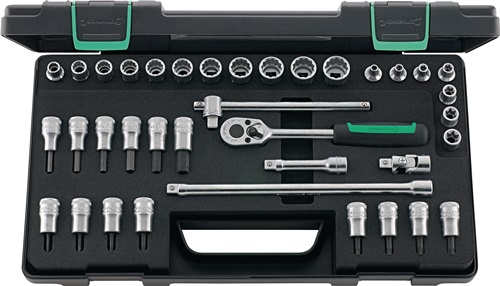

10 mm (3/8 ″)-Vierkantantrieb · Inhalt: je 1 12-kant Steckschlüssel-Einsatz SW 8 / 10 / 11 / 12 / 13 / 14 / 15 / 16 / 17 / 18 / 19 mm je 1 Steckschlüssel-Einsatz für Schrauben mit Außen-TORX®-Profil Gr. E 5 / 6 / 7 / 8 / 10 / 12 / 14 je 1 Steckschlüssel-Einsatz für Schrauben mit Innensechskant-Profil SW 4 / 5 / 6 / 7 / 8 / 10 mm je 1 Schraubendreher-Einsatz für Schrauben mit Innen-TORX®-Profil Gr. T 9 / 10 / 15 / 20 / 25 / 27 / 30 / 40 1 Hebel-Umschaltknarre (30 Zähne) mit 2-Komponenten-Griff je 1 Verlängerung 76 / 240 mm 1 Quergriff mit Gleitstück 1 Kardangelenk Weitere technische Eigenschaften: · Material: Chrom-Alloy-Stahl · Rückschwenkwinkel: 12°
