KRAUSE Wandhalter seitlich an Stütze für Stahl

Sprossen-Stehleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen- / Holmverbindung Konische Holmführung für einen sicheren Stand nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik Massive · verzinkte Stahlscharniere mit Verschraubung Kunststoff-Endkappen am oberen Holmende Spreizsicherung mit zwei hochfesten Perlongurten Transportsicherungslaschen Sprossenabstand: 280 mm Maximale Belastung: 150 kg

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

Gitterrostbelag mit einer Anbaukonsole Geländer an einer Stirnseite inkl. Geländerverbinder Erweiterungspodeste beliebig aneinander verschraubbar Flächenlast: 4,0 kN/m² Einzellast: 2,0 kN/m² Schraubabstände 1230 mm

Zur Sicherung von Anlegeleitern an Holzbalken Stufenlos und ohne Werkzeug am Holm festklemmbar Rutschhemmende Kunststoffbeschichtung Die beweglichen Haken passen sich dem Leiterwinkel an 1 Satz = 2 Stück

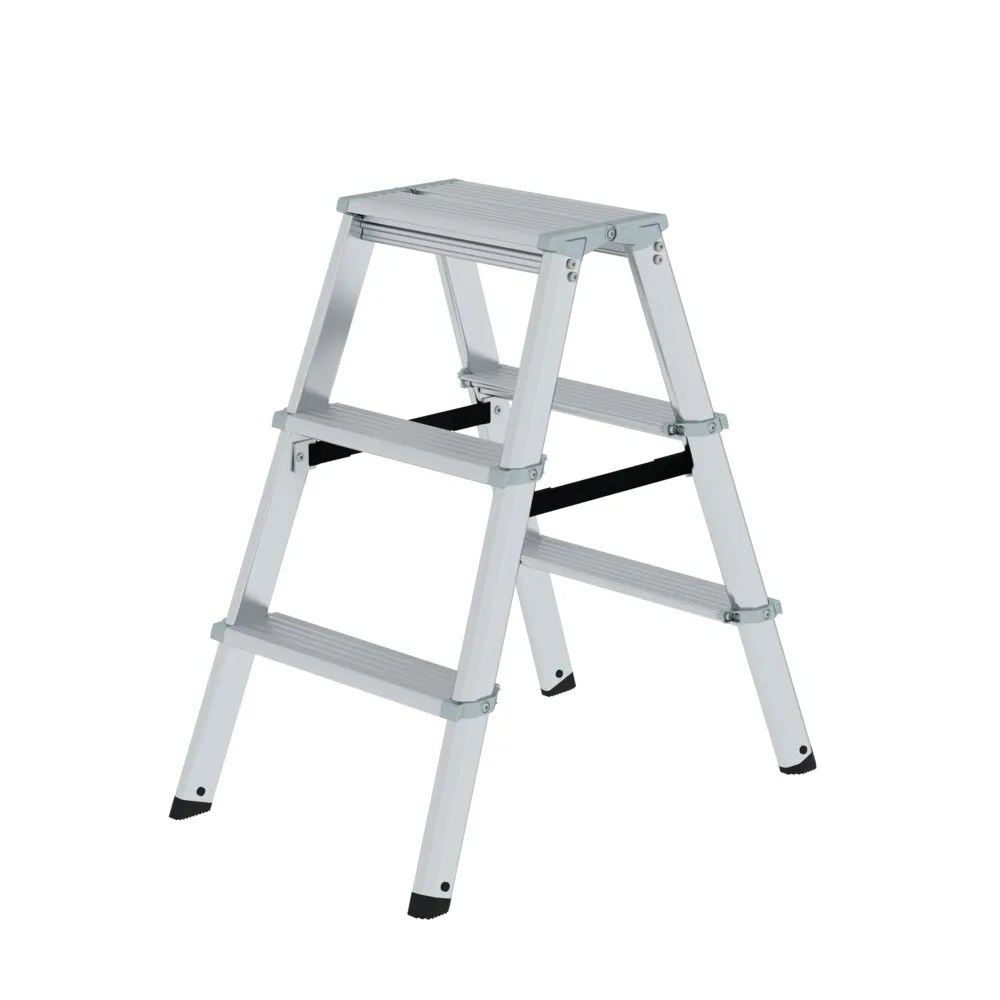

Aluminium · beidseitig begehbar · Stufen 80 mm tief geriffelt · geschraubte Stufen-Holmverbindung · robuste Scharniere · Stufenabstand 235 mm · Leiterneigung 70° · hohe Standsicherheit · rutschfeste Leiterschuhe · Spannverbindung durch hochfeste Polyestergurte · max. Gesamtbelastung 150 kg

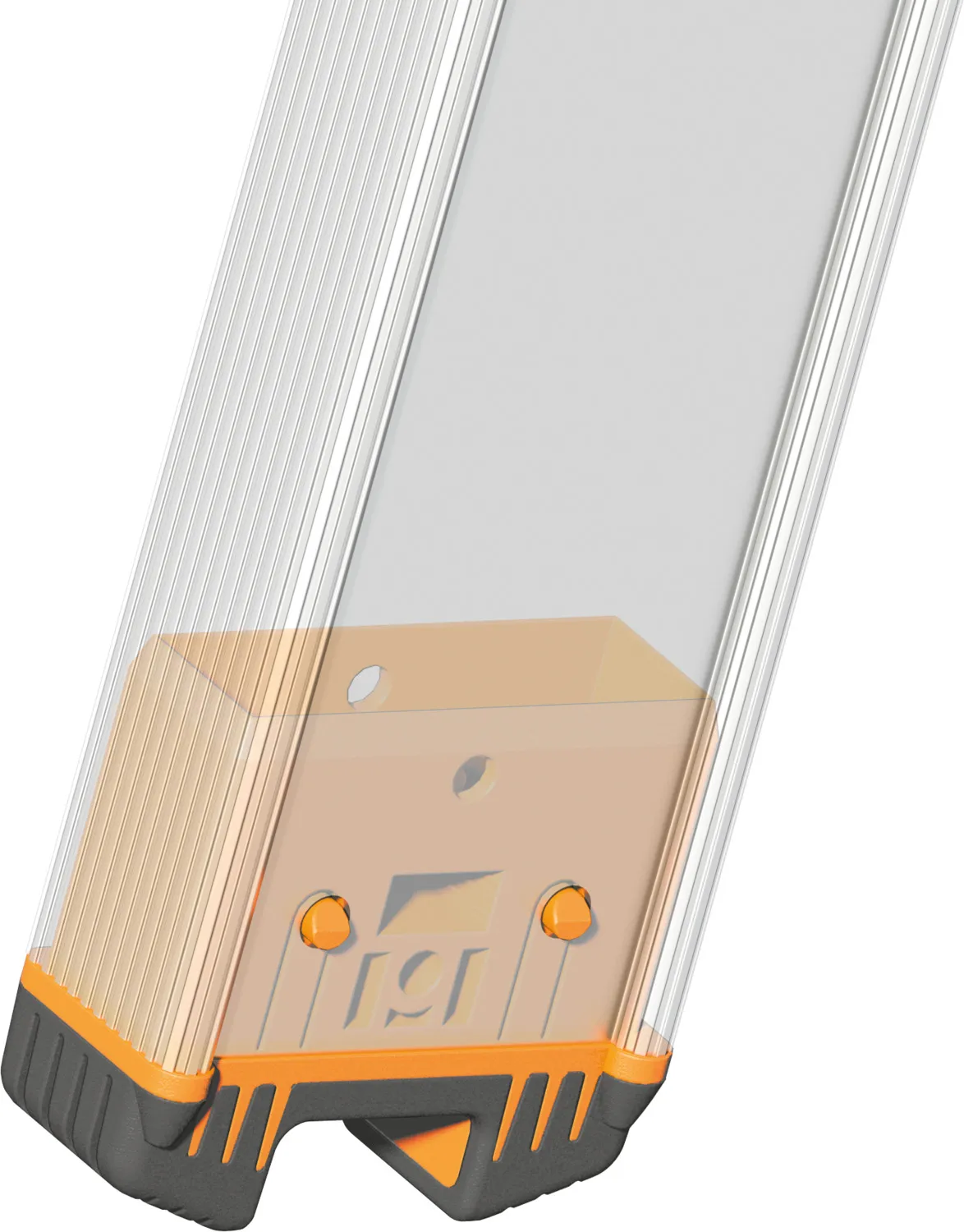

Combigrip-Leiternfuß aus 2-Komponenten-Kunststoff für sicheren Halt im Holm und rutschfesten Stand auf allen Oberflächen

Schrägaufstieg unten

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Personenkreis, Gesamtsteighöhe) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) empfehlenswert. Liegt die Ausstiegsstelle an Verkehrswegen oder Arbeitsplätzen, wird eine Durchgangssperre benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)

Gebeizt und passiviert Lichte Weite 300 mm Rechteckrohr-Holme 50 x 20 mm Rutschsichere Lochsprossen Verschiedene Wandhalter als Zubehör erhältlich

Die robuste Schwerlastleiter mit einer Belastbarkeit bis zu 225 kg,extra hohem Sicherheitsbügel, Multifunktionsschale und Eimerhaken fürden professionellen Einsatz.+ Hochbelastbare einseitige Stufen-Stehleiter für extreme Beanspruchungbis max. 225 kg+ Extra hoher (40% höher als der Standard) ergonomischerSicherheitsbügel mit verschraubter Werkzeugablage und integriertemEimerhaken+ Stabile, holmumgreifende, verschraubte Hightech-Metall-Gelenkverbindung+ Integrierter Klemmschutz im Gelenkbereich durch Sicherheits-Holmabschlussstopfen+ Stabile Alu-Sicherheitsplattform mit rutschhemmender Profilierung undbeidseitigem Plattformheber+ In Metalllaschen eingenähte, witterungsbeständige und verschraubteGurtbänder ab 6 Stufen+ Profilierte, verstärkte D-Stufen, 80 mm tief, für sicheren Aufstiegund bequemen Stand, erfüllen die Anforderungen der TRBS 2121-2 für dieNutzung von Stufen als Arbeitsplatz+ Hochfest verbördelte Stufen-/Holmverbindung + Zweikomponenten-Fußstopfen (SafetyCap) gewährleisten einen sicherenStand+ Zusätzliche Eckverstrebungen für maximale Stabilität, auch bei hoherBelastung

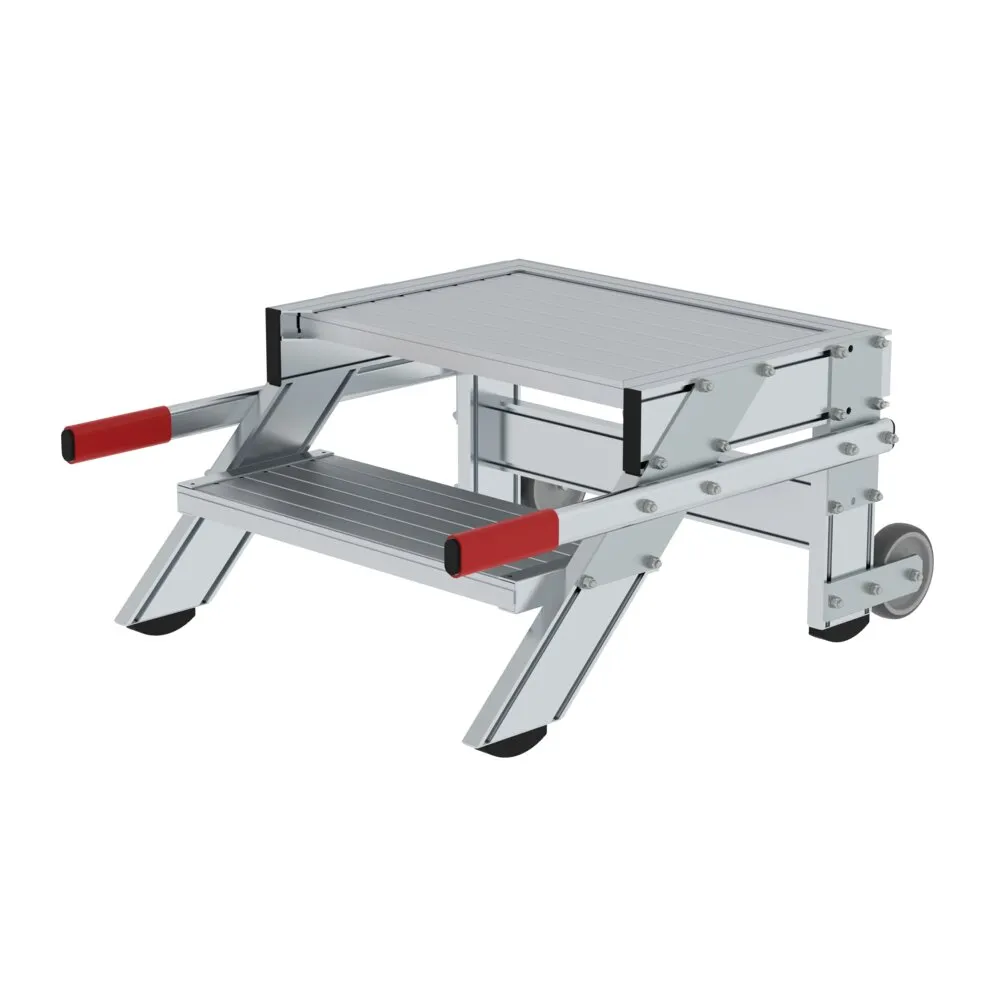

Arbeitspodest aus Aluminium Besonders stabile Konstruktion aus Rechteckrohr-Holmen Plattformtiefe: 460 mm 240 mm tiefe Stufen Im Raster von 200 mm erweiterbar (auf Anfrage) Serienmäßig mit zwei Schiebegriffen Zwei Hubrollen Ø 125 mm für ein leichtes Verfahren von Ort zu Ort Rutschfeste Kunststoffschuhe Neigung: 45° In verschiedenen Stufen- und Plattformausführungen erhältlich Maximale Belastung: 200 kg

Bei Bedarf kann ein zweiter Handlauf eingesetzt werden.+ 8 Stufen 45° (Handlauf für 827548)

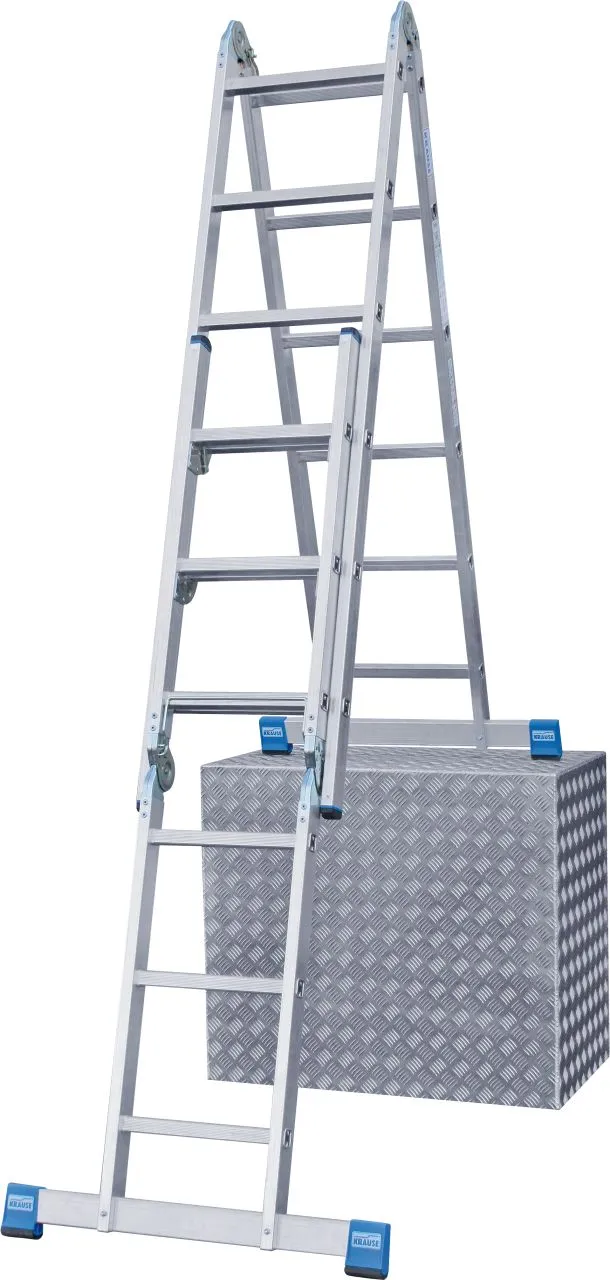

Die Allround-Aluminium-Gelenkleiter ermöglicht die Verwendung alsAnlegeleiter, Vielzweckleiter, treppengängige, beidseitig begehbareStehleiter oder als Arbeitsbühne in Kombination mit dem optionalerhältlichen TeleBoard.- Einsetzbar als Anlege-, Doppel-, Steh-, Vielzweckleitern, 2 separateDoppel-Stehleitern und als Arbeitsbühne mit Teleboard (optionalerhältlich)- Patentiertes Sicherheitsrastgelenk mit Einhandbedienbügel(SpeedMatic-System) für schnelle und komfortable Bedienung.- 2 breite Quertraversen mit rutschhemmenden Fußkappen (SafetyCap)- Automatisch einrastende Sperrhebel (AutoSnap-System)- Rundum profilierte, 30 mm tiefe Sprossen für sicheren Stand- Holme aus Alu-Pressprofil mit zusätzlicher Kantenverstärkung- Kompakte Bauweise = kleines Stau- und Transportmaß- Treppengängig- Rutschhemmende Fußkappen und -stopfen (SafetyCap)

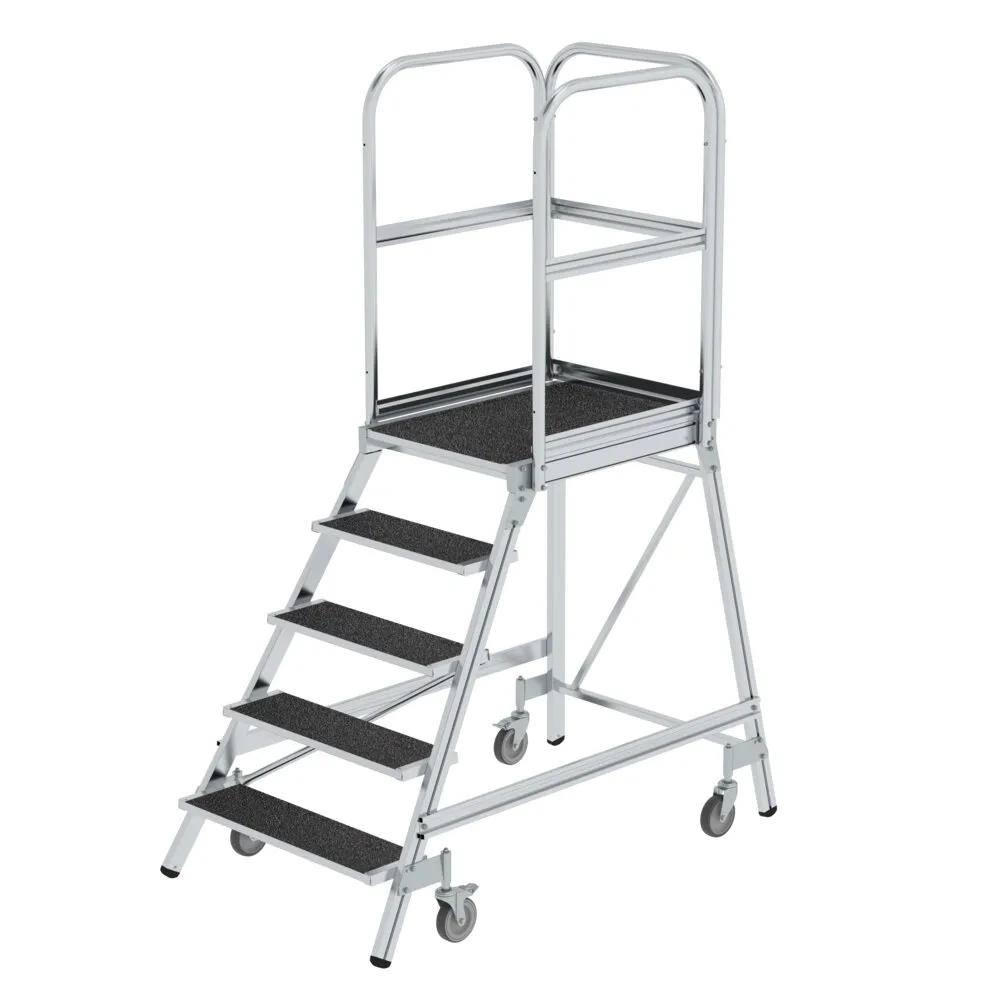

Einseitig begehbare Podesttreppe aus Aluminium. Stabile Rechteckrohr-Holme. 200 mm tiefe Stufen. Geräumige Plattform (600 x 800 mm). 3-seitiges Geländer sowie Knie- und Fußleiste für sicheres Stehen (Höhe: 1.000 mm). Vier selbstarretierende Lenkrollen Ø 125 mm · davon 2 mit Feststeller. Einfache Montage (Versand erfolgt zerlegt). Handläufe sind gemäß DIN EN 131-7 an Aufstiegen von Podestleitern mit Steigwinkel größer gleich 60° optional. In verschiedenen Stufen- und Plattformausführungen erhältlich. Maximale Belastung: 150 kg

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

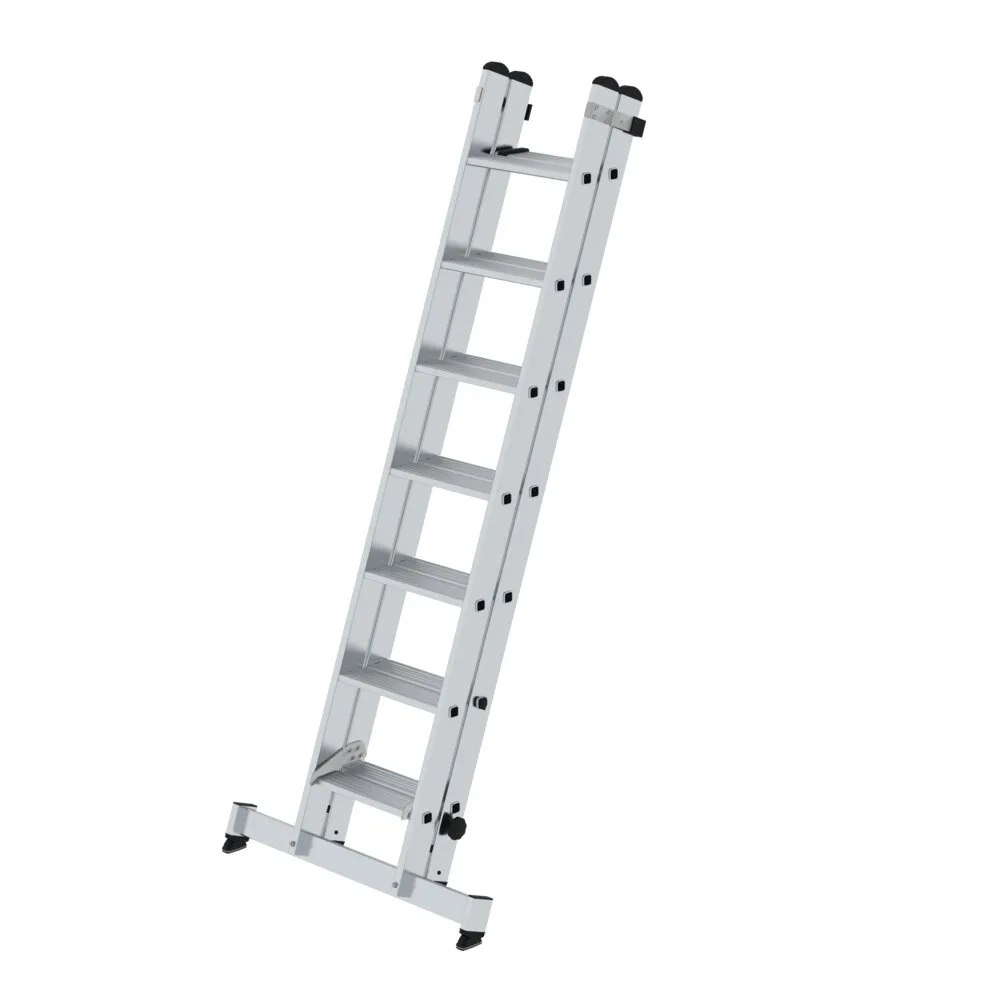

2-teilig aus Aluminium · stabile Rechteckrohr-Holme · 80 mm tiefe, geriffelte Stufen · 4-fach gebördelte Stufen-/Holmverbindung · einfache Höhenverstellung und sicherere Arretierung von vorne durch seitliche korrosionsbeständige Steckbeschläge · extra breite Standfläche von 170 mm Tiefe im Überlappungsbereich der Unter- und Oberleiter · Oberleiter mit Leiterkopfsicherung (Klettband) zur Befestigung an Dachrinnen o.ä. Unterleiter mit nivello®-Traverse für einen extra sicheren Stand und Aufstieg · Oberleiter mit nivello® Leiterschuhen, da zur Einzelnutzung entnehmbar · max. Gesamtbelastung 150 kg Die nivello®-Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt.

Bei Bedarf kann ein zweiter Handlauf eingesetzt werden.+ 5 Stufen 60°

Systemteil Steigleitern - Übergang+ 750 mm+ Für Stahl verzinkte Ausführung+ Mit Stahl verzinktem Gitterrost+ Zur Verwendung bei einer Dachaufkantung+ Befestigung beidseitig an den Leiternteilen+ Die maximale Stärke der Aufkantung plus Leiternabstand an beiden Attikaseiten ergeben die erforderliche Übergangstiefe (Mindestwandabstand der Sprossen 150 mm lt. Norm nicht unterschreiten)+ Das Leiternteil 840 mm bis 900 mm Attikahöhe mitbestellen

Wandhalter verstellbar Für GFK-Schachtleitern Edelstahl Hinweis: Für Leitern mit 4 – 9 Sprossen sind 2 Satz (= 4 Stück) Wandhalter · für Leitern mit 10 – 15 Sprossen 3 Satz (= 6 Stück) Wandhalter · für Leitern mit 16 – 24 Sprossen 5 Satz (= 10 Stück) Wandhalter erforderlich 1 Satz = 2 Stück (1 x rechts · 1 x links). Zur Befestigung am Schacht dürfen Dübel und Bolzen an Stelle von Muttern und Schraubenbolzen nur dann verwendet werden · wenn deren Eignung am Ort der Verwendung der Leiter nachgewiesen wurde. Sie sind entsprechend der vom Hersteller angegebenen · am Verankerungspunkt der Leiter wirkenden Kraft auszuwählen. Dübel und Schrauben für die Wandbefestigung gehören nicht zum Lieferumfang. Bitte informieren Sie sich bei renommierten Dübelanbietern.

Um bei mehrzügigen Leitern ein sicheres Greifen zwischen den aufeinanderfolgenden Holmen der Steigleitern zu ermöglichen Nach DIN EN ISO 14122 muss der Zwischenraum mit einem zusätzlichen Steigleiterholm gesichert sein
