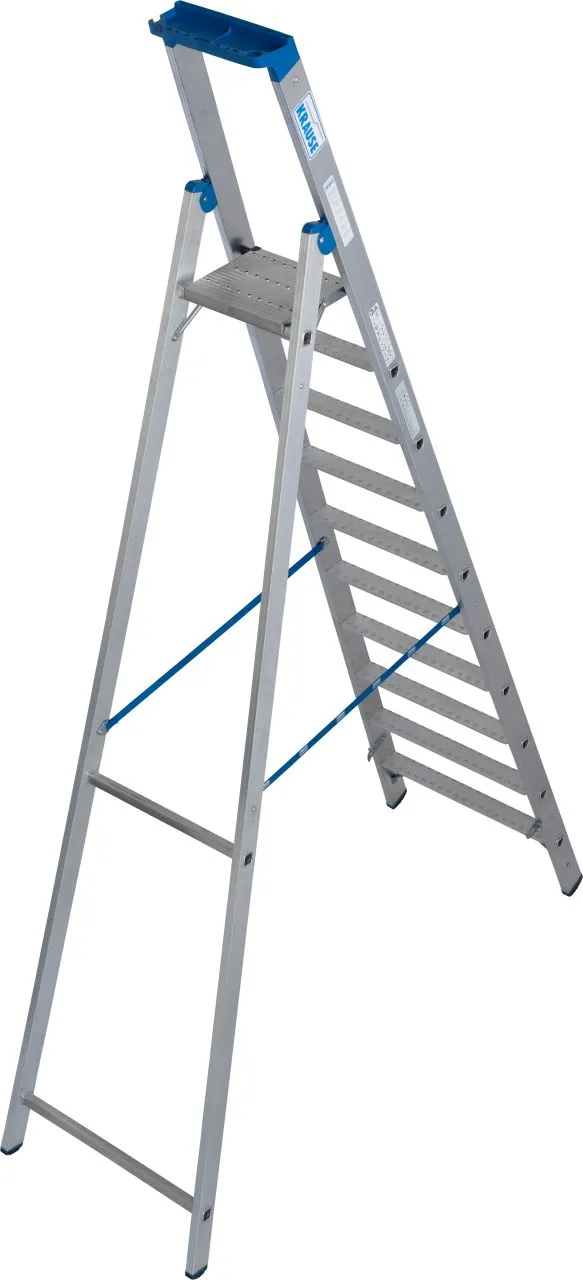

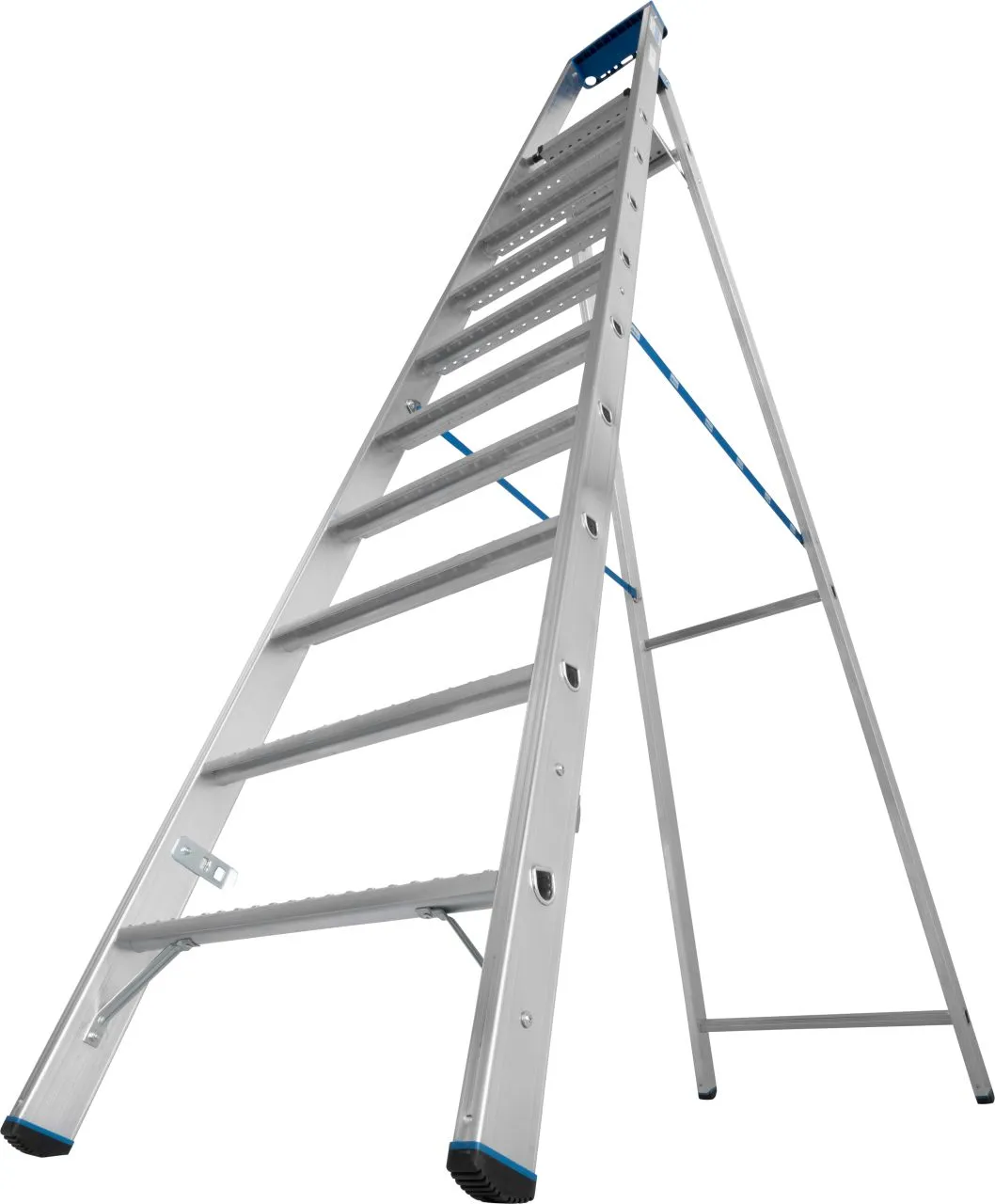

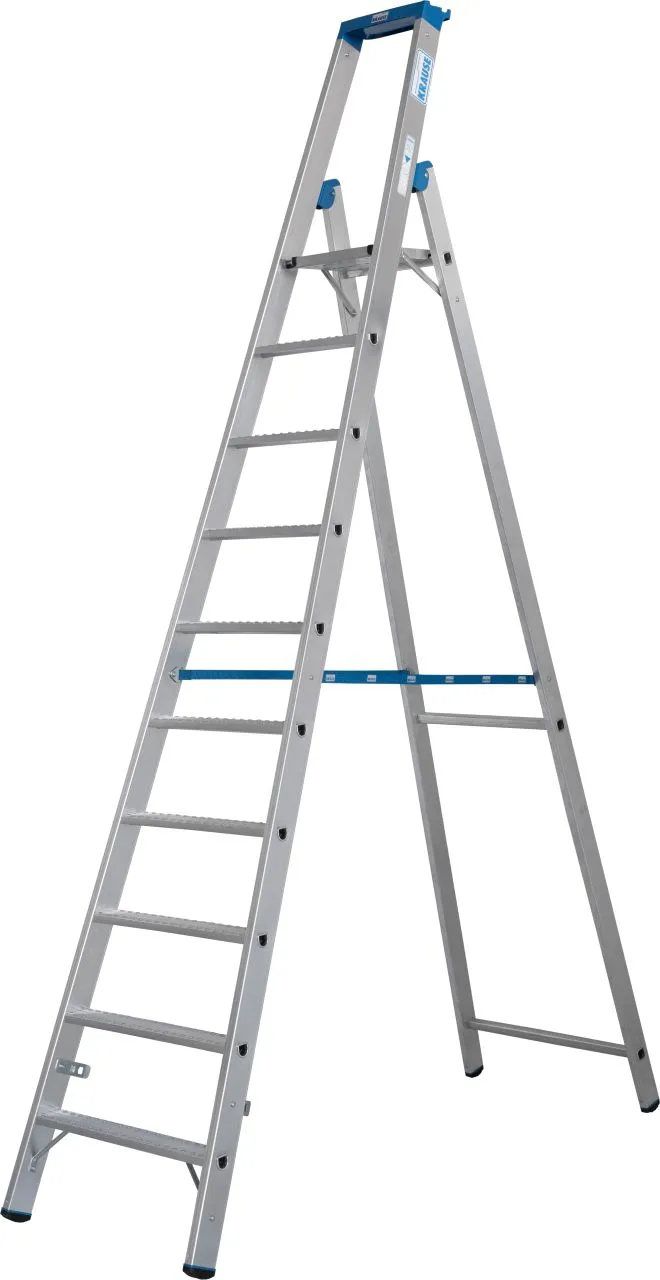

Krause STABILO Stufen-StehLeiter R13 Stufen 1x10 Stufen

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Haushaltsleiter aus Aluminium 80 mm tiefe · geriffelte Stufen und große Plattform Genietete Sprossen- / Holmverbindung Rutschsichere Leiterschuhe Ab fünf Stufen: Spreizsicherung mit zwei hochfesten Perlongurten Für den beruflichen Gebrauch zugelassen und geeignet Maximale Belastung: 150 kg Für diese Produkte gilt die gesetzliche Gewährleistung

Die universell einsetzbare Aluminium-Anlegeleiter mit R13-Stufen für ergonomischen und sicheren Stand sowie TRBS 2121-2-konforme Anwendung.+ Sichere Anwendung durch integrierten Abrutsch-/Anlegeschutz+ Holme aus Alu-Pressprofil mit zusätzlicher Kantenverstärkung sorgen für hohe Stabilität und eine lange Lebensdauer+ Hochfest verbördelte Stufen-/Holmverbindung+ Ergonomischer Stand auf 80 mm tiefen R13-Stufen (gemäß den Anforderungen der DIN EN 16165:2021 und der ASR A1.5/1.2 geprüft durch das IFA „Institut für Arbeitsschutz der Deutschen Gesetzlichen Unfallversicherung“) mit offenem Lochbild für einen sicheren Stand, wodurch die Anforderungen der TRBS 2121-2 zur Nutzung von Stufen als Arbeitsplatz sichergestellt sind+ Kein Zusetzen der Profilierung durch Matsch, Schnee oder Eis möglich. Durch Besteigen kann eine selbstreinigende Funktion erfolgen, da Schmutz durch die Löcher fällt und Flüssigkeiten ablaufen können+ Gegenüber vielen anderen marktüblichen R13-Stufen mit zusätzlichen Gummi- oder Kunststoffeinsätzen ist die vollständig aus Aluminium gefertigte R13 Stufe von KRAUSE keinem weiteren Verschleiß unterlegen+ Rutschhemmende Fußstopfen (SafetyCap)+ Ab 12 Stufen mit Quertraverse für noch mehr Sicherheit gemäß Vorgabe der EN 131+ Vorausgestattet mit einem wosatec QR-Code-Etikett für die einfache Digitalisierung der Prüfdokumentation von Arbeitsmitteln

STABILO Fahrgerüst-Systemteil für Serie 100+ Mit integriertem Schiebeteil 0,75 m

Lichte Weite 400 mm Rechteckrohr-Holme 50 x 20 mm Rutschsichere Lochsprossen Verschiedene Wandhalter als Zubehör erhältlich

Die klassische Handwerkerleiter. Beidseitig begehbar, mit Werkzeugtasche, Spreizsicherung durch 2 reißfeste Polyester-Gurtbänder, robust konstruierte und verzinkte Stahlscharniere mit Eimerhaken, Transportsicherung aus Holz am Leiterfuß. Holme aus massivem Kiefernholz. Sprossen aus stabilem Buchenholz. Durch die speziellen Vierkantzapfen und ein besonderes Verfahren bei der Verklebung ist eine dauerhaft unlösbare Holm-Sprossenverbindung gegeben.

Für 2-teilige Seilzugleitern Bitte Leitertyp angeben Inkl. Befestigungsmaterial 1 Satz = 2 Stück

Für Vollkunststoffleitern Inkl. Befestigungsmaterial 1 Satz = 2 Stück

stabile, verschweißte Rohrkonstruktion · Stufen aus Aluminium · Sicherheitsstufen mit zertifizierter Rutschhemmung R13 · mit 600 mm hohem einseitigen Handlauf für mehr Sicherheit · Holmenden mit rutschfesten Kunststoffschuhen · max. Gesamtbelastung 150 kg

Leicht verstaubares Aluminium-Steckleitern-System für unterschiedlicheArbeitshöhen+ Holme aus Alu-Pressprofil mit zusätzlicher Kantenverstärkung sorgenfür hohe Stabilität und eine lange Lebensdauer+ Hochfest verbördelte Sprossen-/Holmverbindung+ Leiternunterteil mit breiter Quertraverse und rutschhemmendenFußkappen (SafetyCap)+ Leiternoberteil mit Wandlaufrollen und abriebfestem Anlageklotz ausweichem Gummimaterial mit Keilausschnitt, der an Hausecken undFensterprofilen angelegt werden kann+ Zweikomponenten-Kopf- und Fußstopfen, -kappen aus Hart- und Weichteilmit Abrutsch-/Anlegeschutz schützen empfindliche Böden und Fassaden oderWände+ Stabile Steckverbindung mit automatischer Verriegelung, die nicht überden Leiternholm hinausragt und mit einem Handgriff wieder gelöst werdenkann+ Schnellverschlüsse auf der Holminnenseite, die bei Transport undLagerung der Leiter nicht stören+ Runde Sicherungsbolzen dienen ebenfalls als Führung für ein leichtesZusammenstecken der Leiternteile, ohne zu verkeilen. Beim Erreichen derEndposition verriegeln diese automatisch+ Das Oberteil ermöglicht durch die Zweikomponenten-Fußstopfen und denAnlegeklotz aus weichem Gummimaterial als Abrutsch/-Anlegeschutz auchdie einzelne Nutzung und schützt empfindliche Böden, Fassaden und Wände+ Belastbar bis 150 kg

Einseitig begehbare Podesttreppe aus Aluminium Stabile Rechteckrohr-Holme 200 mm tiefe Stufen Geräumige Plattform (600 x 800 mm) 3-seitiges Geländer sowie Knie- und Fußleiste für sicheres Stehen (Höhe: 1.000 mm) Zwei Hubrollen Ø 125 mm und Handgriffe für ein leichtes Verfahren von Ort zu Ort Einfache Montage (Versand erfolgt zerlegt) Handläufe sind gemäß DIN EN 131-7 an Aufstiegen von Podestleitern mit Steigwinkel ≥60° optional In verschiedenen Stufen- und Plattformausführungen erhältlich Maximale Belastung: 150 kg Grundfläche B 770 x T 1240 mm

Sprossen-Seilzugleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/Holmverbindung Bequeme Höhenverstellung von Sprosse zu Sprosse dank zwei Seilzügen mit Kunststoffseil Oberleiter mit Wandlaufrollen Korrosionsbeständige Führungsbeschläge mit Gleitführungen Sprossenabstand: 280 mm Leiterbreite: 470 mm (ohne Traverse) Maximale Belastung: 150 kg Standard-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite zum gewählten Produkt für einen sicheren Stand und Aufstieg bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar

Sprossen-Anlegeleiter aus Holz Holme aus keilverzinkter Kiefer oder astfreier Caroline-Pine · Sprossen aus Esche gefertigt Verzapfte Sprossen-/Holmverbindung · dadurch glatte Holmoberfläche Sprossenabstand: 280 mm Leiterbreite: 420 mm (ohne Traverse) Maximale Belastung: 150 kg Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse verwendet werden · wenn diese ausschließlich bestimmungsgemäß eingesetzt werden (z. B. fest eingebaut · mit Haken versehen · mit Gurt befestigt)

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

Für Montagearbeiten auf Dächern.+ Erhältlich in Aluminium, Holz oder Alu-Holz+ Holme aus wasserfestem, verleimtem, mehrlagigem Schichtholz oder ausAluminium+ Stabile Sprossen in gewölbter Form aus Aluminium oder Buche+ Zu Montagezwecken kann die Dachleiter auch mit dem FirstÜberwurfbügelauf der Dachfläche gesichert werden (ohne die Verwendung vonDachhaken).Info: Dachleitern nicht– als Anlegeleitern verwenden– mit der obersten Sprosse einhängen– in die Dachrinne stellen– bei Dachneigungen von mehr als 75° benutzen

Sprossen-Schiebeleiter aus GFK / Alu. Holme aus glasfaserverstärkten Rechteckrohr-Profilen (mind. 10 Jahre Altersbeständigkeit). Beidseitig geriffelte Vierkantsprossen 30 x 30 mm aus Aluminium. 4-fach gebördelte Sprossen- / Holmverbindung. Einfache Höhenverstellung von Sprosse zu Sprosse. Oberleiter ab Größe 2 x 12 Sprossen mit Wandlaufrollen. Korrosionsbeständige Führungsbeschläge. Oberleitern bis 3,0 m mit nivello®-Leiterschuhe. Sprossenabstand: 280 mm. Leiterbreite: 420 mm (ohne Traverse). nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik. Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse verwendet werden · wenn diese ausschließlich bestimmungsgemäß eingesetzt werden (z. B. fest eingebaut · mit Haken versehen · mit Gurt befestigt). Geeignet für das Arbeiten in der Nähe von oder an unter Spannung stehenden Teilen. Geprüft bis 1.000 Volt nach DIN EN 61478:2002 Abschnitt 6.5.1 und A1:2004 Kategorie 1. Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar. Maximale Belastung: 150 kg. Hinweis: Produkte mit GFK-Anteil sind aufgrund ihrer Sensibilität vom Umtausch ausgeschlossen

Lieferung komplett mit Rillennägeln Farbige Haken sind feuerverzinkt und pulverbeschichtet Mittig auf den Sparren anzubringen Für die erste Leiter werden min. zwei Haken · für jede weitere Leiter min. ein Haken benötigt Entsprechend Bauproduktenverordnung (BauPVO) 305/2011 (EU) und DIN EN 517 Auf Dächern mit einer Neigung von 22,5° bis 75° sind Sicherheitsdachhaken nach DIN EN 517 einzubauen. Sie sind wie folgt auf der Dachfläche zu verteilen: Obere Reihe Zwischenliegende Reihen in jeweils Untere Reihe Der horizontale Abstand der Sicherheitshaken einer Reihe darf nicht mehr als 2,0 m betragen. Anzuwenden bei Traufhöhen über 3,0 m

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) wird immer benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen die Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 180 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören). Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen. Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Robuste fahrbare Aluminium-Treppe, das sichere und mobile Arbeitsmittel für alle Arbeitsbereiche in Anlehnung an die DIN EN ISO 14122. + Stufenbreite: 600 - 800 - 1000 mm (Stufen Alu gerieft) + Stufentiefe: 225 mm bei 45° und 175 mm bei 60° Neigung + Alu-Gitterrost-/-Lochblechstufen auf Anfrage (Stufentiefe 240 mm bei 45° und 185 mm bei 60° Neigung) + Standardplattformtiefe: 700 mm, Verlängerung und Verbreiterung auf Anfrage möglich + Lieferung mit beidseitigem Handlauf und umlaufendem 1100 mm hohem Plattformgeländermit Knie- und Fußleiste + Handläufe sind bei einer Treppenneigung von 45° mit einer Knieleiste ausgestattet + 2 Lenkrollen, Ø 160 mm mit Feststellern am Steigteil und 2 Lenkrollen, Ø 160 mm mit Feststellern am Steig- und Stützteil + Stabile Fahrwerkstraverse am Steig- und Stützteil + Die Lieferung erfolgt in vormontierten Baugruppen + Treppen mit anderem Neigungswinkel, Stufenbreite und Oberfläche als Sonderausführungauf Anfrage möglich + *gem. DIN EN ISO 14122 ist ab einer senkrechten Höhe von über 4000 mm ein Zwischenpodest erforderlich Mögliches optionales Zubehör: + Sicherungsschranke + Sicherungstür + Abnehmbare Werkzeugablage + Steckbares Geländer + Rutschhemmender Handlauf + Sicherungskette + Stufenkantenmarkierung + Zentralbremse(handbetätigt) + Rammschutzleisten + Verkürzte Traverse (Ballastierung notwendig) + Bockrollen am Stützteil + ComfortStop
