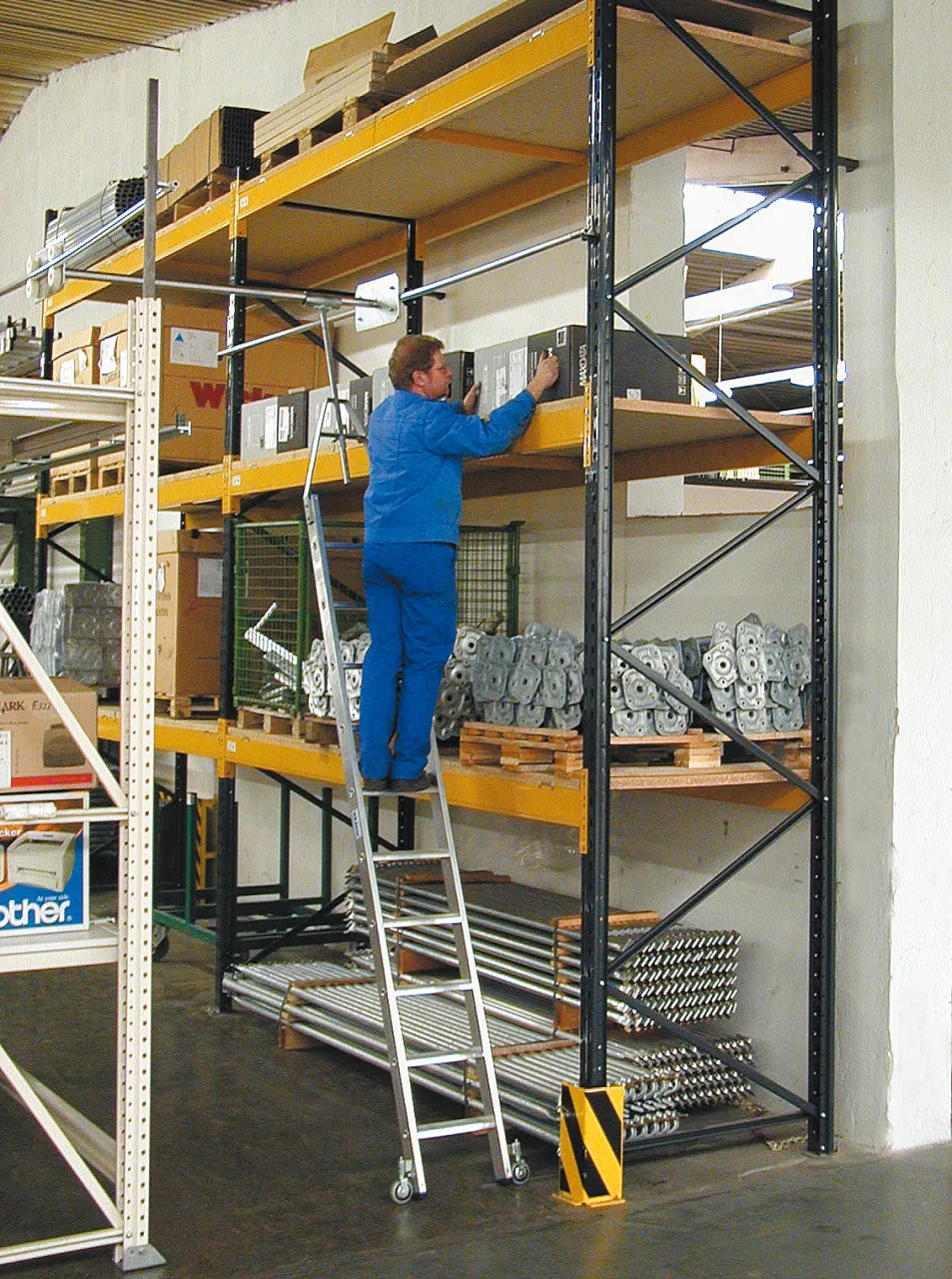

Krause STABILO Stufen-RegalLeiter Doppelregal Rundrohr-Schienenanlage 1x6 Stufen

Passend für Teleskopleiter mit Ovalholmen. Praktische Ablage für Kleinteile · Werkzeuge o. Ä. Weitere technische Eigenschaften: · Breite: 85mm · Höhe: 60mm · Länge: 300mm · Leiterverwendung (DIN EN 131): Professionell

stabile, verschweißte Rohrkonstruktion · Stufen und große Trittfläche aus Aluminium-Warzenblech · Holmenden mit rutschfesten Kunststoffschuhen · max. Gesamtbelastung 150 kg

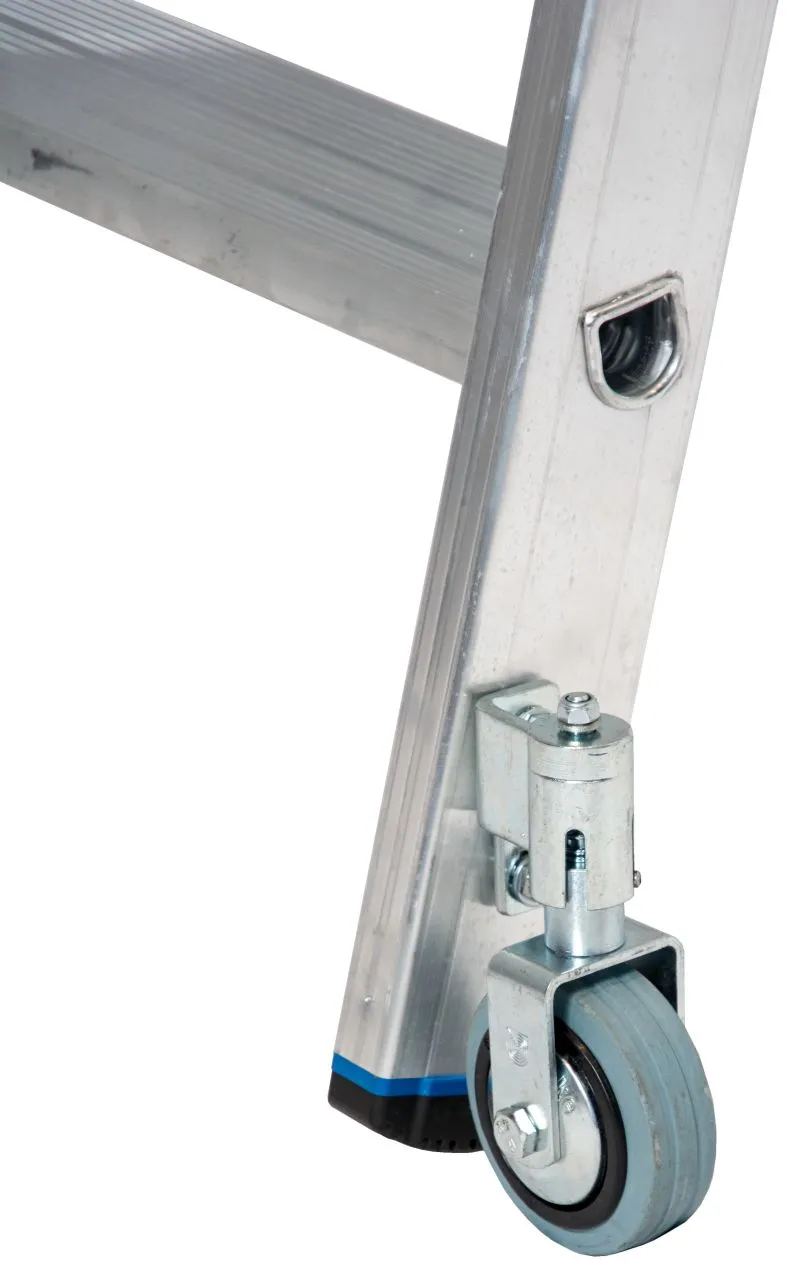

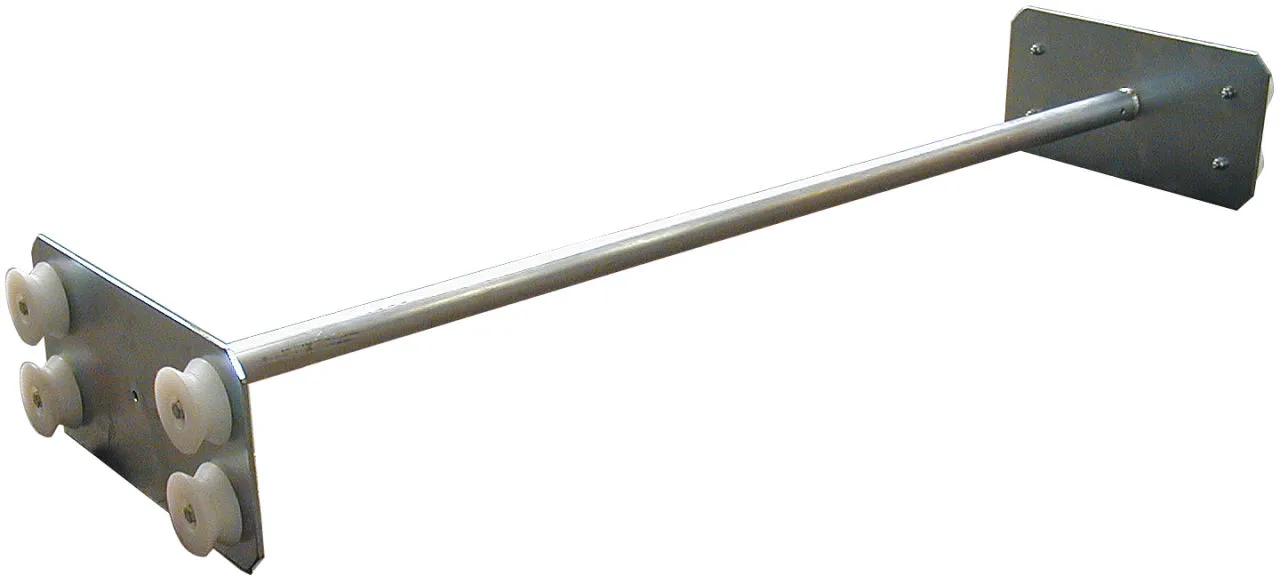

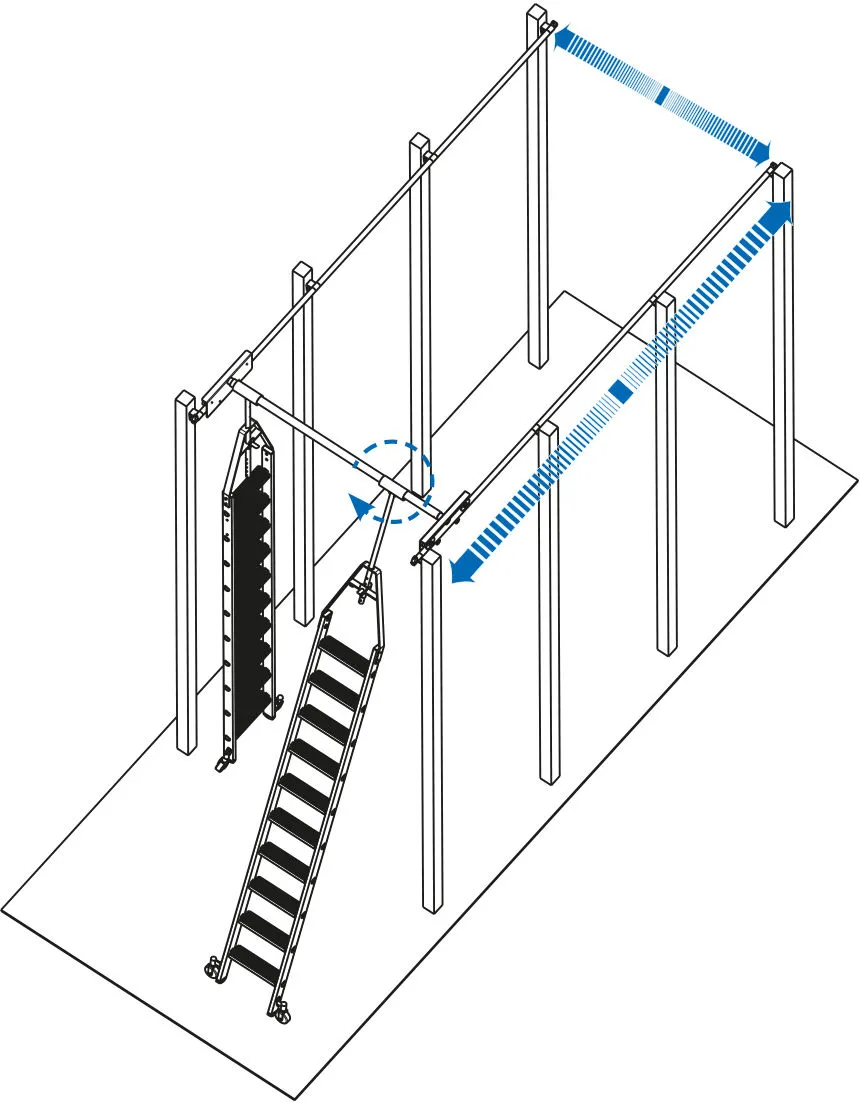

Aluminium-Stufen-Regalleiter mit integriertem Kopffahrwerk-System für Rundrohrschienenanlage (Ø 30 mm).+ Hochfest verbördelte Stufen-/Holmverbindung mit 80 mm tiefen profilierten Stufen für einen sicheren Aufstieg und bequemen Stand+ 2 selbstarretierende Bremsrollen (Ø 80 mm) für leichtes Verfahren –in Verbindung mit den Zweikomponenten-Fußstopfen sorgen diese für sicheren Stand während der Benutzung+ Leiterneigung 21° und in der Parkposition senkrecht am Regal platzsparend abstellbar+ Handlauf und Haltestange als Zubehör erhältlichInfo: Bei der Bestellung ist das Maß D = senkrechte Einhängehöheentscheidend bei der Auswahl der Regalleiter. Wir fertigen Regalleitern auch nach Ihren Vorgaben an. Bitte geben Sie uns das exakte Maß vom Boden bis zur Unterkante der Schienenanlage an.

0

Das Uni Standard – für Arbeiten an der Wand und an der Decke, an Maschinen, in technischen Anlagen, Betriebs- und Lagerhallen, innen und außen. Standleitern aus Aluminium für Steckmontage, Geländer und Diagonalen aus Aluminium sind einfach einzurasten. Arbeitsböden aus Aluminium-Rahmen und Sperrholz-Einlage, auch als Durchstieg für gefahrlosen Innenaufstieg. Robuste Lenkrollen mit zentrischer Lasteinleitung nach Arretierung für besondere Standfestigkeit sowie Stahlspindeln zum Niveauausgleich.;Der Sicherheitsaufbau P2 realisiert die kollektive Schutzmaßnahme und entspricht somit den Anforderungen der aktuellen Fassung der DIN EN 1004 sowie den geltenden europäischen Arbeitsschutzgesetzen in vollem Umfang.

Fahrbare Stufen-Plattformleiter mit großer, komfortabler Standfläche und umlaufender Absicherung.- Sicherheitsbügel und Kette für einen rundum sicheren und großflächigen Arbeitsplatz- Große Standplattform 500 x 450 mm- Beidseitig angebrachte Handläufe für einen sicheren Auf- und Abstieg- Stabile Quertraverse mit integrierten Fahrrollen für einen sicheren Stand und einen leichten Transport der Leiter- Im aufgebauten Zustand leicht zu verfahren- Auch zusammengeklappt ergonomisch zu transportieren- Integrierte Zug- und Drucksicherung für einen sicheren Stand

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Personenkreis, Gesamtsteighöhe) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) empfehlenswert. Liegt die Ausstiegsstelle an Verkehrswegen oder Arbeitsplätzen, wird eine Durchgangssperre benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)

Die Adapterplatte wird bei Ziegelmauerwerk benötigt · um den Dübelabstand und die Anschraubfläche zu vergrößern Passend für Wandhalter und Distanzsegment mit Bohrbild 150 mm L x B x H 300 x 300 x 8 mm · 5,7 kg

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Sprossen-Anlegeleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/Holmverbindung Sprossenabstand: 280 mm Leiterbreite: 350 mm nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik Maximale Belastung: 150 kg Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse verwendet werden · wenn diese ausschließlich bestimmungsgemäß eingesetzt werden (z. B. fest eingebaut · mit Haken versehen · mit Gurt befestigt)

Verschweißte und verwindungsfreie Aluminium-Konstruktion 250 mm tiefe Stufen aus Aluminium-Warzenblech für einen sicheren Stand Rutschfeste Kunststoffschuhe Optionale Erweiterung des Grundmoduls durch Zusatzmodule für eine größere Standfläche oder mehr Stufen Optional Bockrollen für ein leichtes Verfahren von Ort zu Ort oder Bodenbefestigungswinkel für den stationären Einsatz Mit Überstiegsmodul auch als Laufsteg mit beidseitigem Zugang nutzbar Maximale Belastung: 150 kg

Verschweißte und verwindungsfreie Aluminium-Konstruktion 250 mm tiefe Stufen aus Aluminium-Warzenblech für einen sicheren Stand Rutschfeste Kunststoffschuhe Optionale Erweiterung des Grundmoduls durch Zusatzmodule für eine größere Standfläche oder mehr Stufen Optional Bockrollen für ein leichtes Verfahren von Ort zu Ort oder Bodenbefestigungswinkel für den stationären Einsatz Mit Überstiegsmodul auch als Laufsteg mit beidseitigem Zugang nutzbar Maximale Belastung: 150 kg Das Grundmodul lässt sich mit einem Zusatzmodul individuell erweitern. Das Erweiterungsmodul ist nur in Verbindung mit dem Grundmodul verwendbar.

Inkl. Befestigungsmaterial 1 Satz = 2 Stück

Stufen-Stehleiter aus GFK/Alu Holme aus glasfaserverstärkten Kunststoff-Profilen (mind. 10 Jahre Altersbeständigkeit) 80 mm tiefe · geriffelte Stufen aus Aluminium 4-fach gebördelte Stufen-/Holmverbindung Konische Holmführung für einen sicheren Stand nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik ergo-pad® Griffzone mit Klemmmechanismus Massive · verzinkte Stahlscharniere mit Verschraubung Kunststoff-Endkappen am oberen Holmende Spreizsicherung mit zwei hochfesten Perlongurten Stufenabstand: 235 mm Leiterneigung: 70° Maximale Belastung: 150 kg Geeignet für das Arbeiten in der Nähe von oder an unter Spannung stehenden Teilen Geprüft bis 1000 V nach DIN EN 61478:2002 Abschnitt 6.5.1 und A1:2004 Kategorie 1 Hinweis: Produkte mit GFK-Anteil sind aufgrund ihrer Sensibilität vom Umtausch ausgeschlossen

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

Aufsteckbar Drehbar mit Handgriffen und Drehsperre Für den Einstieg bei Schachtleitern mit Steigschutzschiene

Leicht verstaubares Aluminium-Steckleitern-System für unterschiedlicheArbeitshöhen. Die verwendeten Stufen erlauben eine TRBS 2121-2 konformeAnwendung als Arbeitsplatz.+ Holme aus Alu-Pressprofil mit zusätzlicher Kantenverstärkung sorgenfür hohe Stabilität und eine lange Lebensdauer+ Hochfest verbördelte Stufen-/Holmverbindung+ Leiternunterteil mit breiter Quertraverse und rutschhemmendenZweikomponenten-Fußkappen (SafetyCap)+ Leiternoberteil mit Wandlaufrollen und abriebfestem Anlageklotz ausweichem Gummimaterial mit Keilausschnitt, der an Hausecken undFensterprofilen angelegt werden kann+ Bequemer Stand auf 80 mm tiefen, profilierten Stufen, wodurch dieAnforderungen der TRBS 2121-2 zur Nutzung von Stufen als Arbeitsplatzsichergestellt sind+ Zweikomponenten-Kopf- und Fußstopfen, -kappen aus Hart- und Weichteilmit Abrutsch-/Anlegeschutz schützen empfindliche Böden und Fassaden oderWände+ Stabile Steckverbindung mit automatischer Verriegelung, die nicht überden Leiternholm hinausragt und mit einem Handgriff wieder gelöst werdenkann+ Schnellverschlüsse auf der Holminnenseite, die bei Transport undLagerung der Leiter nicht stören+ Runde Sicherungsbolzen dienen ebenfalls als Führung für ein leichtesZusammenstecken der Leiternteile, ohne zu verkeilen. Beim Erreichen derEndposition verriegeln diese automatisch+ Das Oberteil ermöglicht durch die Zweikomponenten-Fußstopfen und denAnlegeklotz aus weichem Gummimaterial als Abrutsch/-Anlegeschutz auchdie einzelne Nutzung und schützt empfindliche Böden, Fassaden und Wände+ Belastbar bis 150 kg

Mit Laufrollen und Anlegegummi Passend für Anlege- · Schiebe- und Seilzugleitern mit Sprossen zur Verwendung als Glasreinigerleiter

Fahrbare Plattformtreppe aus Aluminium mit Neigung 60° Stufen- und Plattformbreite: 1.000 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf beidseitig und 3-seitiges Plattformgeländer Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Geländerhöhe: 1.100 mm) Zwei Lenkrollen Ø 100 mm am Steigteil und zwei Bockrollen Ø 125 mm als Querfahrwerk am Stützteil garantieren ein einfaches Verfahren von Ort zu Ort · die integrierten Feststeller (Totalstop) sorgen für einen sicheren Stand Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden
