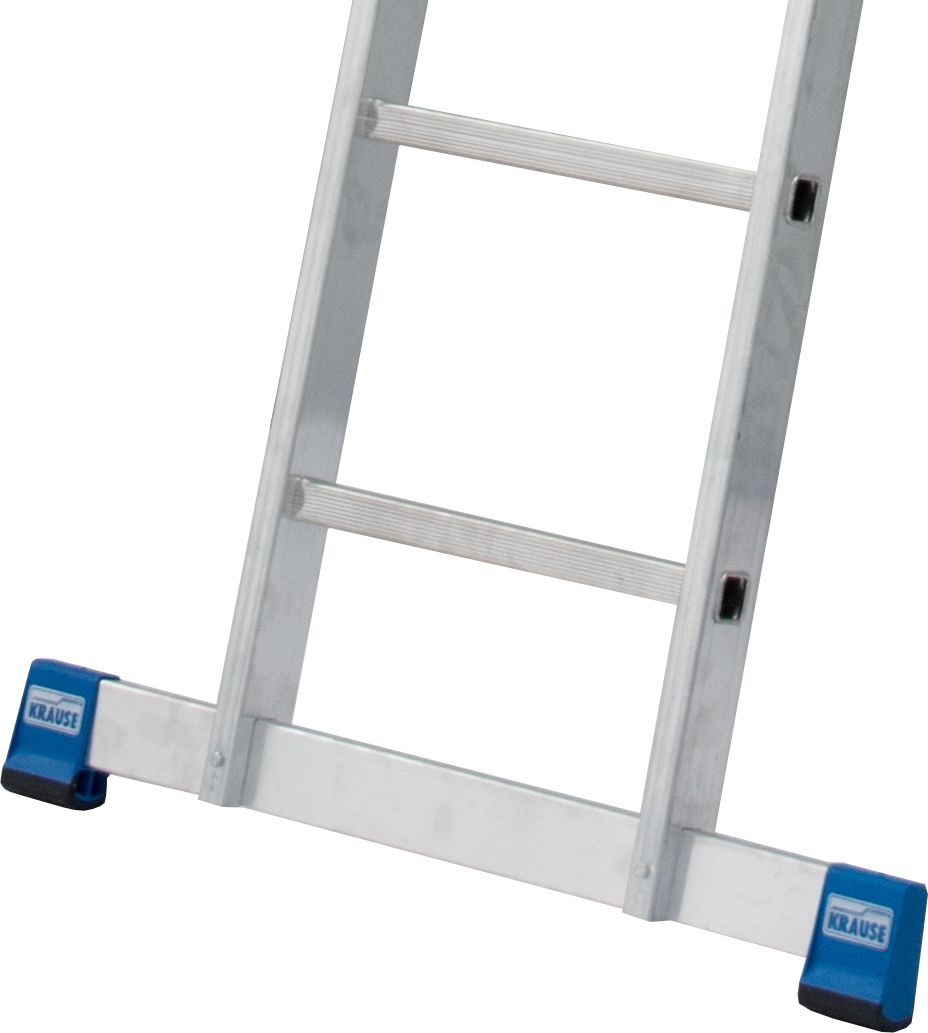

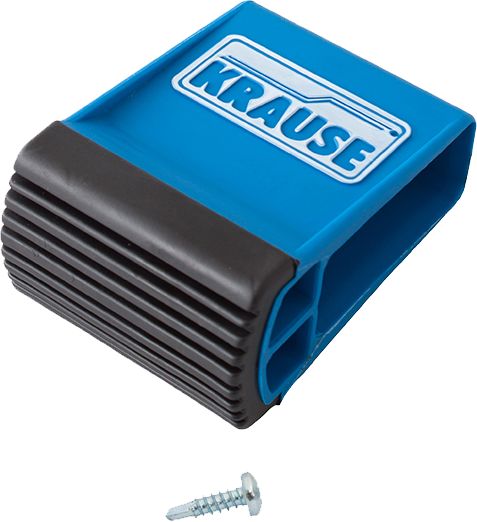

Krause STABILO Traversenfußkappe 64 x 25 mm

Für Produkte aus Aluminium ab Baujahr 2005 bis 2018 1 Satz = 4 Stück

stabile, verschweißte Rohrkonstruktion, Stufen 220 mm tief, aus Aluminium-Lochblech, Sicherheitsstufen mit zertifizierter Rutschhemmung R13, Holmenden mit rutschfesten Kunststoffschuhen, max. Gesamtbelastung 150 kg

Holme und Sprossen aus Glasfaser verstärkten Kunststoff-Profilen (mind. 10 Jahre Alterungsbeständigkeit) Beidseitig geriffelte Vierkantsprossen 28 x 29 mm Durch Verwendung des Einhängetritte aus Metall reduziert sich die Isolationsspannung auf 1.000 V Hochfeste Sprossen-/Holmverbindung Sprossenabstand: 280 mm Leiterbreite: 420 mm (ohne Traverse) Maximale Belastung: 150 kg Geprüft bis 28.000 Volt nach DIN EN 61478:2002 Kategorie 1 GFK-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite zum gewählten Produkt Hinweis: Produkte mit GFK-Anteil sind aufgrund ihrer Sensibilität vom Umtausch ausgeschlossen, es gilt die gesetzliche Gewähleistung (Alterungsbeständigkeit 10 Jahre)

Systemteil Steigleitern - Übergang+ 1.300 mm+ Für Aluminium-Ausführung+ Mit Stahl verzinktem Gitterrost+ Zur Verwendung bei einer Dachaufkantung+ Befestigung beidseitig an den Leiternteilen+ Die maximale Stärke der Aufkantung plus Leiternabstand an beiden Attikaseiten ergeben die erforderliche Übergangstiefe (Mindestwandabstand der Sprossen 150 mm lt. Norm nicht unterschreiten)+ Das Leiternteil 840 mm bis 900 mm Attikahöhe mitbestellen

Der Handlauf mit Ausstieg aus Aluminium ermöglicht einen sicheren und bequemen Auf- und Abstieg. Die ergonomischen und leichten Einzelteile können einfach werkzeuglos montiert werden. Darüber hinaus kann er auch als langer Handlauf entlang der Leiter eingesetzt werden.

Sprossen-Schiebeleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/Holmverbindung Einfache Höhenverstellung von Sprosse zu Sprosse dank Steckhaken mit automatisch einrastender Abhebesicherung Oberleiter ab Größe 2 x 14 Sprossen mit Wandlaufrollen Korrosionsbeständige Führungsbeschläge Oberleitern bis 3,0 m mit nivello® Leiterschuhen Sprossenabstand: 280 mm Leiterbreite: 420 mm (ohne Traverse) Maximale Belastung: 150 kg Standard-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite zum gewählten Produkt für einen sicheren Stand und Aufstieg bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar

Aluminium-Stufen-Regalleiter mit Einhängehaken für Rundrohrschienenanlagen mit einem Rohrdurchmesser (Ø 30 mm).+ Am oberen Holmende 2 Leiterhaken zum Einhängen in das Rundrohr zur Leiterbenutzung, 2 tiefer angebrachte Leiterhaken zum platzsparenden Einhängen der Leiter im unbenutzten Zustand (Parkposition)+ Hochfest verbördelte Stufen-/Holmverbindung mit 80 mm tiefen, profilierten Stufen für einen sicheren Aufstieg und bequemen Stand+ Handlauf und Haltestange als Zubehör erhältlich+ Regalleiter auf Anfrage auch pulverbeschichtet in unterschiedlichen RAL-Farbtönen erhältlichInfo: Bei der Bestellung ist das Maß D = senkrechte Einhängehöhe entscheidend bei der Auswahl der Regalleiter. Wir fertigen Regalleitern auch nach Ihren Vorgaben an. Bitte geben Sie uns das exakte Maß vom Boden bis zur Unterkante der Schienenanlage an.

Standfläche: 800 x 250 mm Komplett mit Unterbau Zur einfachen Selbstmontage Nach Bauproduktenverordnung (BauPVO) 305/2011 (EU) und DIN EN 517 gefertigt

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

Die traditionelle Stehleiter in vielfältiger Sicherheits-Ausstattung: kunststoffummantelte Stahlscharniere, reißfeste Polyester-Gurtbänder für Kraftübertragungen bis 3 kN als Spreizsicherung und rutschhemmende Kunststofffüße. Zusätzliche Aussteifer am Holmende sorgen für ein Übertreffen der Werte der DIN EN 131. Die TOPIC 1039 ist optional auch mit einer Kette als Spreizsicherung erhältlich (Preis auf Anfrage).

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Zur Verbreiterung der obersten Sprosse sowie der Reduzierung der Spaltbreite am Ausstieg Abmessungen ca. 620 x 100–300 mm Bestehend aus geriffelten Sprossen · inkl. 2 Klemmverbinder für Leiterholme

Die traditionelle Stehleiter in vielfältiger Sicherheits-Ausstattung: kunststoffummantelte Stahlscharniere, reißfeste Polyester-Gurtbänder für Kraftübertragungen bis 3 kN als Spreizsicherung und rutschhemmende Kunststofffüße. Zusätzliche Aussteifer am Holmende sorgen für ein Übertreffen der Werte der DIN EN 131. Die TOPIC 1039 ist optional auch mit einer Kette als Spreizsicherung erhältlich (Preis auf Anfrage).

+ Traversen-Set für alle Schiebe- und VielzweckLeitern (rechte + linke Ausführung) + Einsatz nur am schmalen, separat herausnehmbaren Leiternteil + Inklusive ausführlicher Montageanleitung

Wandhalter verstellbar Für GFK-Schachtleitern Edelstahl Hinweis: Für Leitern mit 4 – 9 Sprossen sind 2 Satz (= 4 Stück) Wandhalter · für Leitern mit 10 – 15 Sprossen 3 Satz (= 6 Stück) Wandhalter · für Leitern mit 16 – 24 Sprossen 5 Satz (= 10 Stück) Wandhalter erforderlich 1 Satz = 2 Stück (1 x rechts · 1 x links). Zur Befestigung am Schacht dürfen Dübel und Bolzen an Stelle von Muttern und Schraubenbolzen nur dann verwendet werden · wenn deren Eignung am Ort der Verwendung der Leiter nachgewiesen wurde. Sie sind entsprechend der vom Hersteller angegebenen · am Verankerungspunkt der Leiter wirkenden Kraft auszuwählen. Dübel und Schrauben für die Wandbefestigung gehören nicht zum Lieferumfang. Bitte informieren Sie sich bei renommierten Dübelanbietern.

Die universell einsetzbare Schwerlast-Anlegeleiter aus Aluminium mitStufen für bequemen und sicheren Stand sowie TRBS 2121-2-konformeAnwendung.+ Hochbelastbare Stufen-Anlegeleiter für extreme Beanspruchung bis max.225 kg+ Sichere Anwendung durch integrierten Abrutsch-/Anlegeschutz+ Holme aus Alu-Pressprofil mit zusätzlicher Kantenverstärkung sorgenfür hohe Stabilität und eine lange Lebensdauer+ Hochfest verbördelte Stufen-/Holmverbindung+ Profilierte, verstärkte D-Stufen, 80 mm tief, für sicheren Aufstiegund bequemen Stand, erfüllen die Anforderungen der TRBS 2121-2 für dieNutzung von Stufen als Arbeitsplatz+ Rutschhemmende Fußstopfen (SafetyCap)+ Zusätzliche Eckverstrebungen bis 10 Stufen für maximale Stabilität,auch bei hoher Belastung+ Ab 12 Stufen mit Quertraverse für noch mehr Sicherheit

Wandhalter starr Für Schachtleitern Stahl verzinkt Hinweis: Für Leitern mit 4 – 9 Sprossen sind 2 Satz (= 4 Stück) Wandhalter · für Leitern mit 10 – 15 Sprossen 3 Satz (= 6 Stück) Wandhalter · für Leitern mit 16 – 24 Sprossen 5 Satz (= 10 Stück) Wandhalter erforderlich 1 Satz = 2 Stück (1 x rechts · 1 x links). Zur Befestigung am Schacht dürfen Dübel und Bolzen an Stelle von Muttern und Schraubenbolzen nur dann verwendet werden · wenn deren Eignung am Ort der Verwendung der Leiter nachgewiesen wurde. Sie sind entsprechend der vom Hersteller angegebenen · am Verankerungspunkt der Leiter wirkenden Kraft auszuwählen. Dübel und Schrauben für die Wandbefestigung gehören nicht zum Lieferumfang. Bitte informieren Sie sich bei renommierten Dübelanbietern.

Beidseitig begehbare Sprossen-Doppelleiter mit Sprossen und Holmen aus glasfaserverstärktem Kunststoff.+ Rutschhemmende, beidseitig geriffelte Sprossen 28 x 29 mm+ Hochfeste Sprossen-/Holmverbindung+ Hohe Standsicherheit durch konische Bauweise+ Massive, langlebige Scharnierverschraubung

+ Mobile Podesttreppe aus stabilen Aluminium-Profilen + Neigung: 45° + Stufenbreite: 600 mm + 2 Stufen, Standhöhe 0,40 m + Geriefte, 225 mm tiefe Aluminium-Stufen für einen sicheren Aufstieg und bequemen Stand + Standardplattformtiefe 700 mm, Verlängerung und Verbreiterung auf Anfrage möglich + Leichtes Verfahren durch 2 am Stützteil angebrachte Bockrollen Ø 125mm + Alu-Gitterrost/-Lochblechstufen auf Anfrage (Tiefe 240 mm) + Lieferung in vormontierten Baugruppen Info: Nach DIN EN ISO 14122-3 (Zugänge zu maschinellen Anlagen) ist ab 0,50 m Plattformhöhe ein Geländer erforderlich.

schnelle und einfache Montage durch Doppel-Klemmschrauben mit Haltesicherung · flexibel auf jeder Sprosse anzubringen bis zur maximal begehbaren Sprosse · passend für Sprossenleitern aus Aluminium und GFK Für einen bequemen und ermüdungsfreien Stand zum Arbeiten gemäß TRBS 2121 Teil 2
