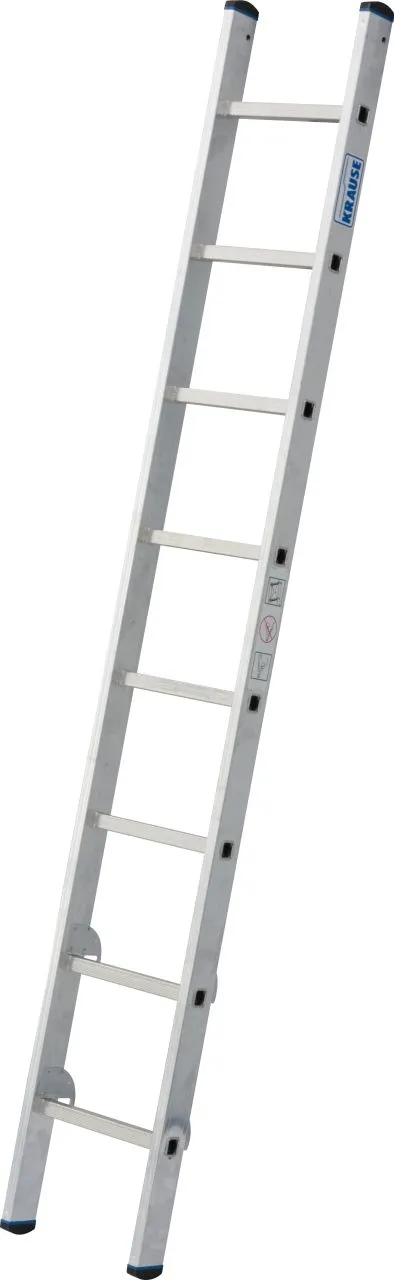

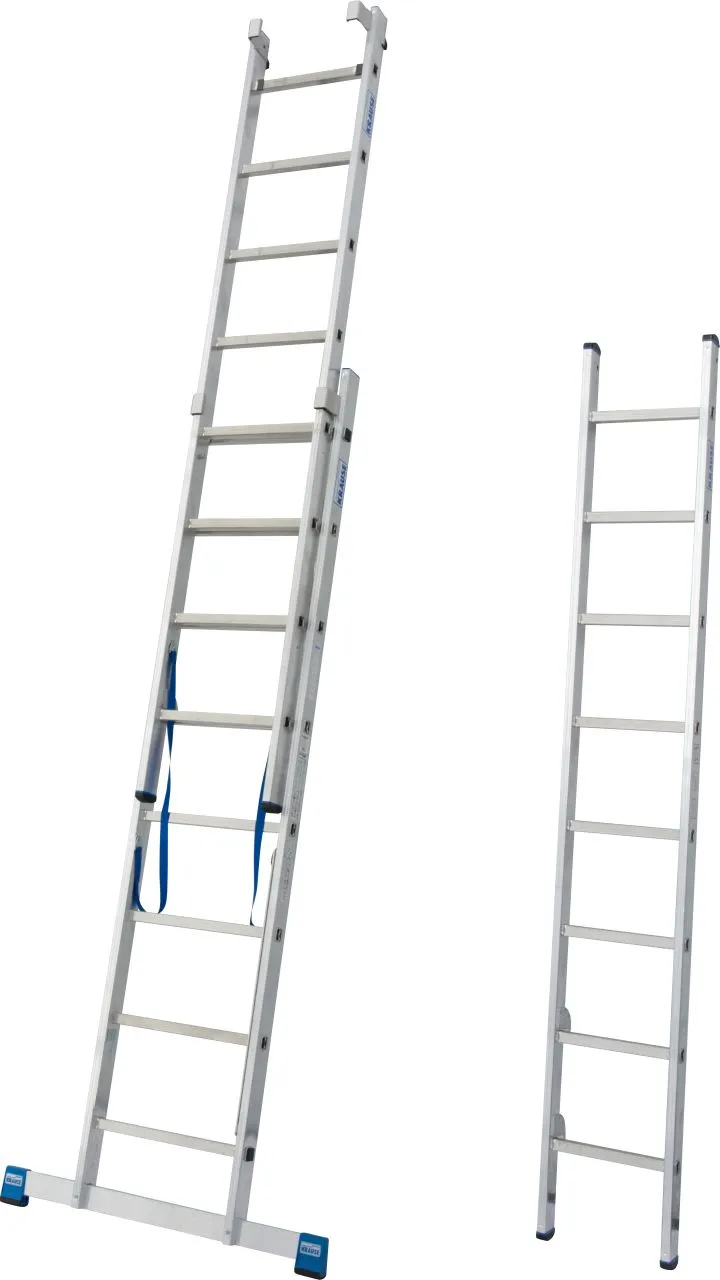

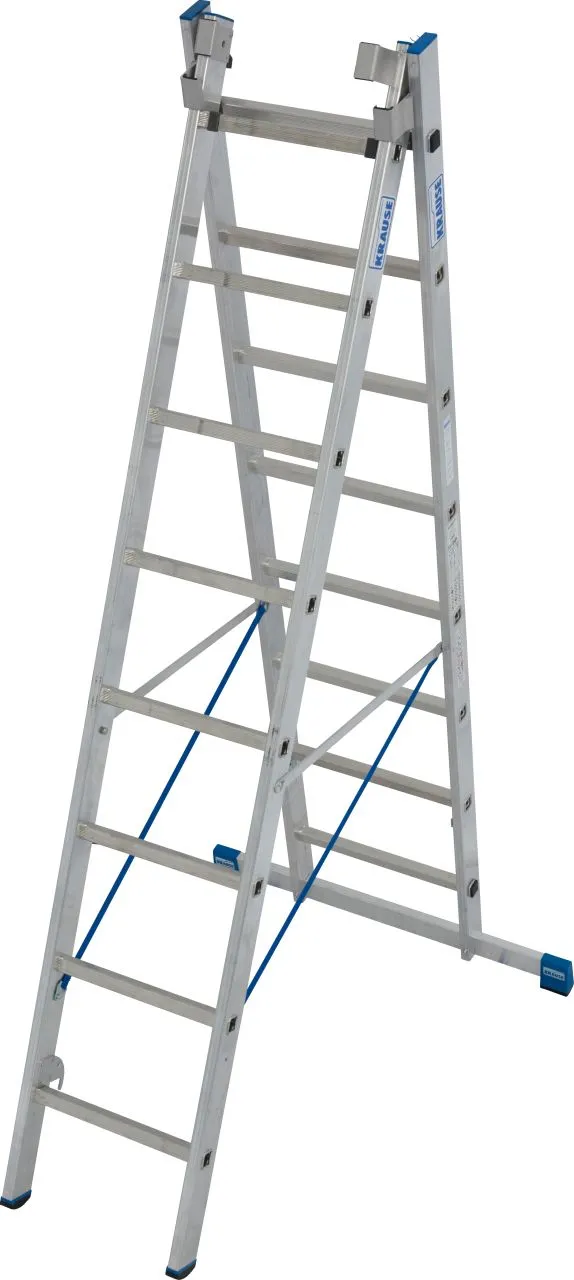

Krause STABILO Sprossen-VielzweckLeiter 3x8 Sprossen

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Personenkreis, Gesamtsteighöhe) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) empfehlenswert. Liegt die Ausstiegsstelle an Verkehrswegen oder Arbeitsplätzen, wird eine Durchgangssperre benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

Zur Sicherung von Anlegeleitern an Einhängekonsole Stufenlos und ohne Werkzeug am Holm festklemmbar Die beweglichen Haken passen sich dem Leiterwinkel an 1 Satz = 2 Stück

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Profi-Aluminium-Doppelleiter mit gebördelten Sprossen und verschraubten Metallgelenken für maximale Stabilität.- Hochfeste Aluminium-Gelenke- Verschraubte Gelenk- und Gurtverbindungen- Rutschhemmende, rundum profilierte, 30 mm tiefe Sprossen- Rutschhemmende Fußstopfen (SafetyCap)- Langlebige, 32-fach verbördelte Sprossen-/Holmverbindung- 4 Eckaussteifungen zur Erhöhung der Stabilität- Sicherungslaschen für einen sicheren Transport

Sprossen-Schiebeleiter aus GFK. Holme und Sprossen aus glasfaserverstärkten Rechteckrohr-Profilen (mind. 10 Jahre Altersbeständigkeit). Beidseitig geriffelte Vierkantsprossen 28 x 29 mm. Ohne Füllstoffe. Hochfeste Sprossen-/Holmverbindung. Beschläge stahl verzinkt. Einfache Höhenverstellung von Sprosse zu Sprosse. Oberleiter ab Größe 2 x 12 Sprossen mit Wandlaufrollen. Korrosionsbeständige Führungsbeschläge. Oberleitern bis 3,0 m mit nivello®-Leiterschuhe. Sprossenabstand: 280 mm. Leiterbreite: 420 mm (ohne Traverse). nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik. Geeignet für das Arbeiten in der Nähe von oder an unter Spannung stehenden Teilen. Seilzugleiter geprüft nach DIN EN 131. Die Ausführung berücksichtigt die EN 61478:2002 (1.000 Volt). Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar. Maximale Belastung: 150 kg. Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse verwendet werden · wenn diese ausschließlich bestimmungsgemäß eingesetzt werden (z. B. fest eingebaut · mit Haken versehen · mit Gurt befestigt). Hinweis: Produkte mit GFK-Anteil sind aufgrund ihrer Sensibilität vom Umtausch ausgeschlossen

Die stabile, zweiteilige Schiebeleiter mit Stufen/Sprossen-Kombination für TRBS 2121-2-konforme Anwendung. Durch die neue, innovative Stufen/Sprossen-Kombination in einer Leiter kann diese als Verkehrsweg und als Arbeitsplatz verwendet werden. Durch die innovative KRAUSE Trigon-Traverse sind die Leiternteile der Schiebeleiter 2 x 12 separat verwendbar.+ Stabile, holmumgreifende Aluminium-Führungsprofile für eine hohe Stabilität+ Automatisch einrastende Sperrhebel (AutoSnap-System) für einen sicheren Transport+ Holme aus stabilem Alu-Pressprofil mit Kantenverstärkung+ Rutschhemmende rundum profilierte 30 mm tiefe Sprossen im unteren Leiternteil+ Komfortabler Übergang von Sprossen auf Stufen durch die innovative, blaue Sicherheits-Breitsprosse+ Bequemer sicherer Stand auf 80 mm tiefen profilierten Stufen im oberen Leiternteil, wodurch die Anforderungen der TRBS 2121-2 zur Nutzung von Stufen sichergestellt sind+ Rutschhemmende Fußstopfen (SafetyCap)+ Hochfest verbördelte Stufen-/ Sprossen-/ Holmverbindung+ Ab der Ausführung 2 x 12 Sprossen/Stufen ist das Schiebeteil mit der bewährten KRAUSE Trigon-Traverse ausgestattet und kann im Gegensatz zu herkömmlichen Schiebeleitern entnommen werden.   "Nähere Informationen über die wesentlichen Anforderungen der TRBS 2121-2 finden Sie in folgendem Erklärvideo unseres Partners Krause: https://www.youtube.com/watch?v=Zx-clvfwPus&feature=youtu.be"

Alu-Handlauf für Sprossen- und Stufen-Anlegeleitern und Stehleitern 11-18 Stufen/Sprossen+ Zum nachträglichen Anbau + Lieferung incl. Befestigungsmaterial

Stufen-Glasreinigerleiter aus Aluminium Stabile Rechteckrohr-Holme 80 mm tiefe · geriffelte Stufen 4-fach gebördelte Stufen-/Holmverbindung Sichere Steckverbindung mit zusätzlichen Hakenverriegelung Oberleiter mit Laufrollen und abriebfestem Anlegegummi mit Keilausschnitt Unterleiter mit nivello®-Traverse für einen extra sicheren Stand und Aufstieg (liegt lose bei) Je nach Auswahl können maximal vier Einzelteile kombiniert werden · da die Standhöhe von 5,0 m nicht überschritten werden darf Stufenabstand: 263 mm Leiterneigung: 70° Maximale Belastung: 120 kg Die nivello®-Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt.

Fahrbare, einseitig begehbare Aluminium-Podestleiter mit tiefen Stufen und großer Standplattform aus Profilrost mit R13-Rutschhemmung für sicheres und bequemes Arbeiten. + Fahrbare Alu-Podestleiter, einseitig begehbar, mit 180 mm tiefen Stufen und großer Standplattform aus Profilrost mit R13-Rutschhemmung incl. Plattformgeländer für sicheres und bequemes Arbeiten + Geringe Standbreite, ideal für regalnahes Arbeiten + Plattformgröße 600 x 720 mm, Profilrost mit R13-Rutschhemmung + Dreiseitiges Plattformgeländer, 1,0 m hoch, 40 mm Durchmesser mit integrierter verstärkter Knieleiste + KRAUSE-Connect-System für stabile Handlauf-Befestigung ohne störende Kupplung + Stufenloser Übergang vom Plattformgeländer in die separat erhältlichen Treppenhandläufe - kein Umfassen von Treppenhandlauf zu Plattformgeländer-Handlauf und umgekehrt erforderlich + 100 mm hohe Fußleiste für erhöhte Sicherheit (100 % höher als von der Norm EN 131-7 gefordert) + Vier bei Belastung arretierende Lenkrollen Ø 125 mm, davon zwei mit Feststellbremsen, gewährleisten leichtes Verschieben und verhindern ungewolltes Wegrollen beim Betreten der Treppe + Lieferung in vormontierten Baugruppen für einen leichten schnellen Aufbau + Optional mit selbstschließender Sicherheitstür (Art.-No. 821492) ausrüstbar + Ab einer Podesthöhe von 1,00 m sind nach DIN EN 131-7 beidseitig Handläufe erforderlich. Handläufe sind als erforderliches Zubehör zu bestellen

Für eine platzsparende Aufbewahrung der Leiter an der Wand Geeignet für alle einseitig begehbaren Stufenstehleitern (auch ML Stufenstehleiter) und alle Sprossenstehleitern mit Holmhöhe 58 mm

Einseitig begehbare Podesttreppe aus Aluminium Stabile Rechteckrohr-Holme 200 mm tiefe Stufen Geräumige Plattform (600 x 800 mm) 3-seitiges Geländer sowie Knie- und Fußleiste für sicheres Stehen (Höhe: 1.000 mm) Zwei Hubrollen Ø 125 mm und Handgriffe für ein leichtes Verfahren von Ort zu Ort Einfache Montage (Versand erfolgt zerlegt) Handläufe sind gemäß DIN EN 131-7 an Aufstiegen von Podestleitern mit Steigwinkel ≥60° optional In verschiedenen Stufen- und Plattformausführungen erhältlich Maximale Belastung: 150 kg

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Personenkreis, Gesamtsteighöhe) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) empfehlenswert. Liegt die Ausstiegsstelle an Verkehrswegen oder Arbeitsplätzen, wird eine Durchgangssperre benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)

Fahrbare Plattformtreppe aus Aluminium mit Neigung 60° Stufen- und Plattformbreite: 600 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf beidseitig und 3-seitiges Plattformgeländer Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Geländerhöhe: 1.100 mm) Zwei Lenkrollen Ø 100 mm am Steigteil und zwei Bockrollen Ø 125 mm als Querfahrwerk am Stützteil garantieren ein einfaches Verfahren von Ort zu Ort · die integrierten Feststeller (Totalstop) sorgen für einen sicheren Stand Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

1 Satz = 4 Stück (2 x links · 2 x rechts)

Bei Bedarf kann ein zweiter Handlauf eingesetzt werden.+ 16 Stufen 60°

T-Wandhalter 200 mm+ An Säule für Aluminium Steigleiter+ Grundplatte 190 x 100 mm+ Lochabstand 130 mm, Lochgröße 14 mm+ Gesamttiefe 526 mm

Sicheren Stand durch trittsicher gerieftes Podest, verlängerte Holme und als Ablageschale geformte Knieleiste aus Aluminium. Zum Transport faltet sich das groß dimensionierte Podest hoch. Reißfeste Polyester-Gurtbänder als Spreizsicherung. Die TOPIC 1064 ist optional auch mit einer Kette als Spreizsicherung erhältlich (Preis auf Anfrage).

Fahrbare Plattformtreppe aus Aluminium mit Neigung 60° Stufen- und Plattformbreite: 1.000 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf beidseitig und 3-seitiges Plattformgeländer Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Geländerhöhe: 1.100 mm) Zwei Lenkrollen Ø 100 mm am Steigteil und zwei Bockrollen Ø 125 mm als Querfahrwerk am Stützteil garantieren ein einfaches Verfahren von Ort zu Ort · die integrierten Feststeller (Totalstop) sorgen für einen sicheren Stand Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Auftrittbreite 29 mm · Loch Ø 6 mm Nur in genannten Längen lieferbar Ausführung in Stahl blank oder Edelstahl 1.4571
