176,29 €
% 332,00 € (46.9% gespart)
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 5 Tage

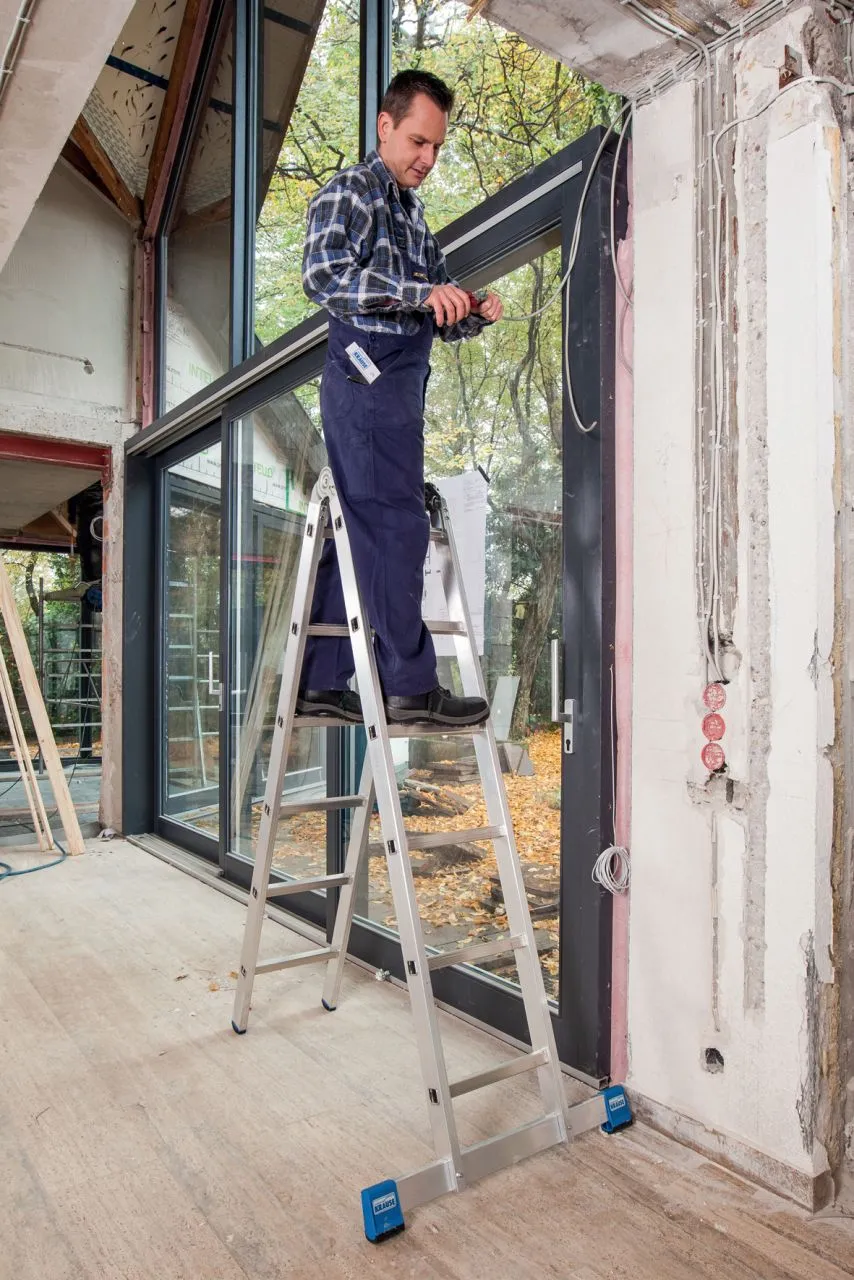

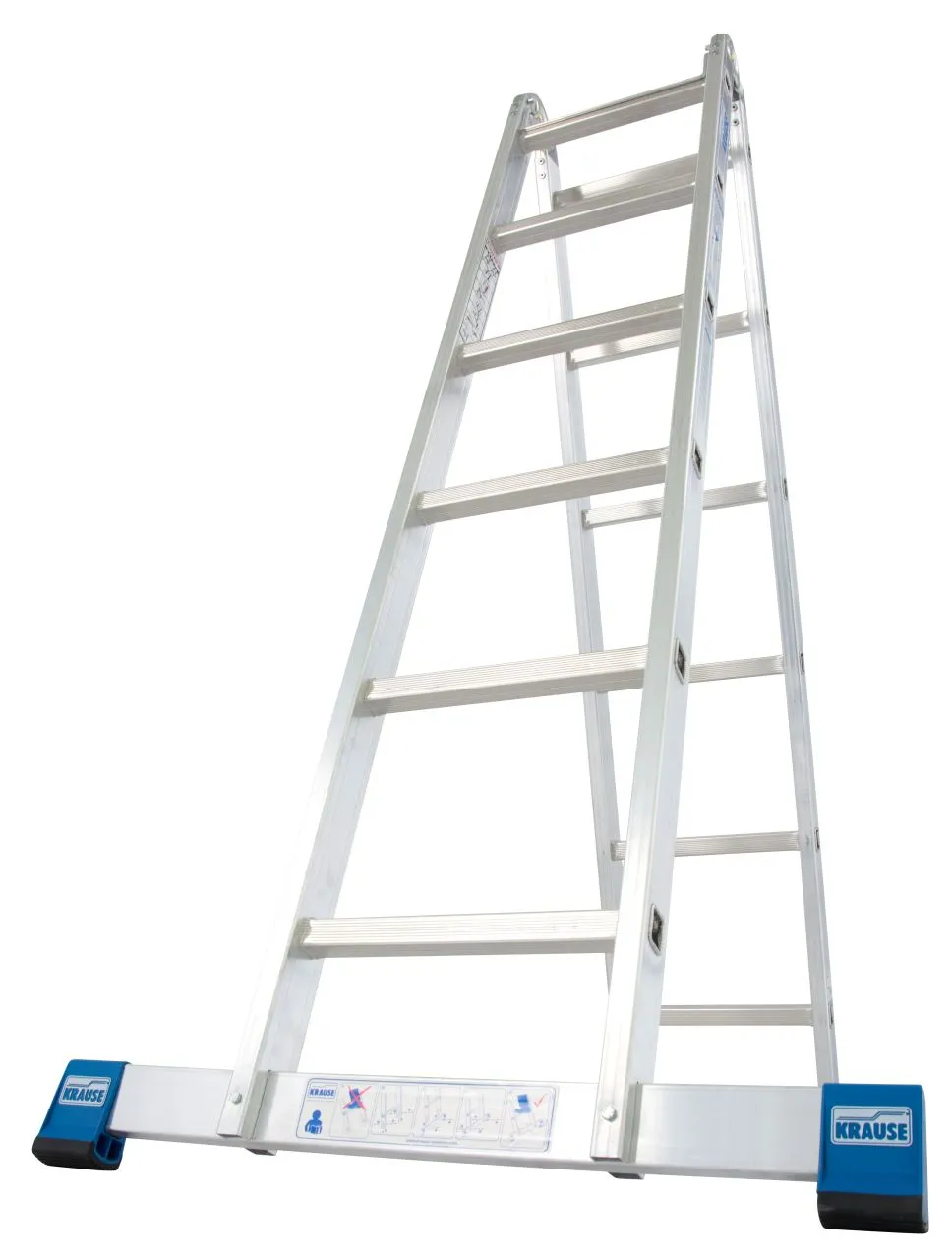

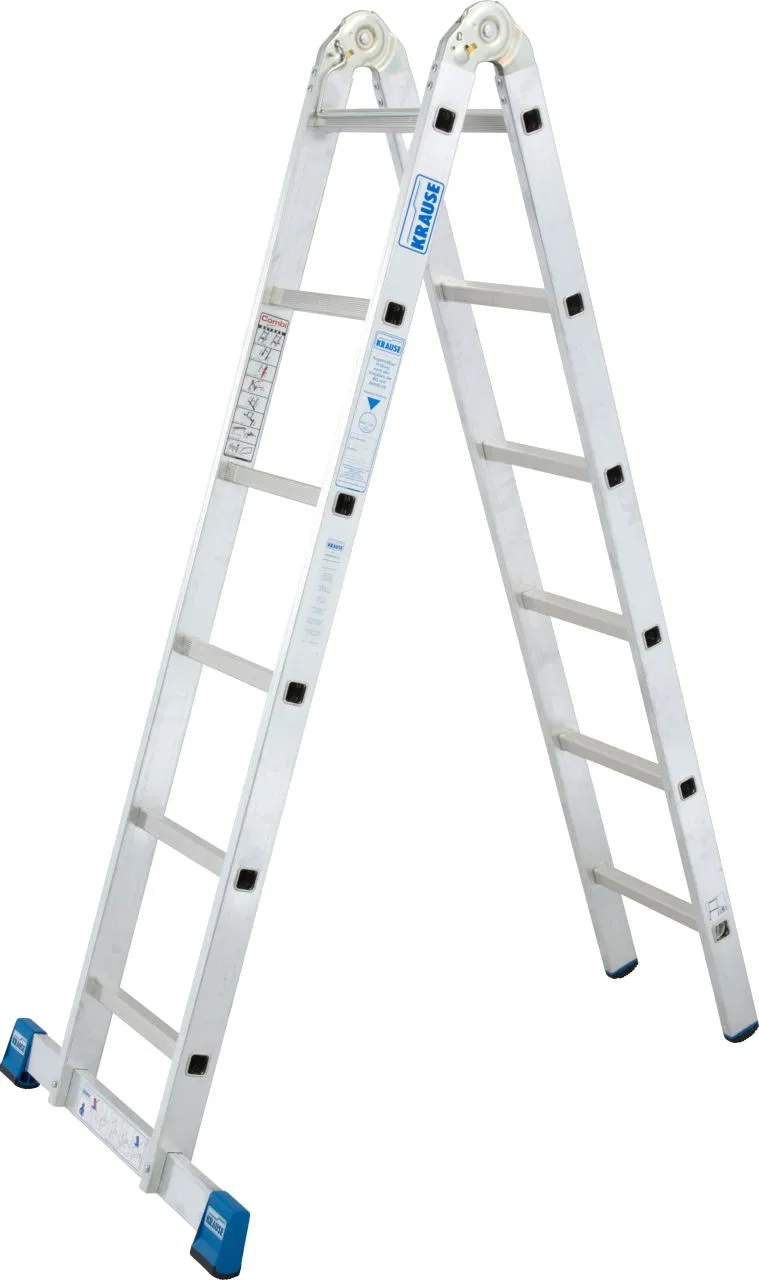

Krause STABILO Sprossen-Gelenk-DoppelLeiter 2x6 Sprossen
- Patentiertes Sicherheitsrastgelenk mit Einhandbedienbügel (SpeedMatic-System) für schnelle und komfortable Bedienung
- Breite Quertraverse für sicheren Stand
- Holme aus Alu-Pressprfil mit zusätzlicher Kantenverstärkung
- 30 mm tiefe, rundum profilierte Sprossen für einen sicheren Stand.
- Langlebige, 32-fach verbördelte Sprossen-/Holmverbindung
- Leicht verstaubar
- Rutschhemmende Fußkappen und -stopfen (SafetyCap)
| Arbeitshöhe: | 3,05 - 4,40 m |
|---|---|
| Grundfläche: | 1,18 x 0,79 m |
| Kategorie: | Sprossenanlegeleiter |
| Leiterlänge ausgefahren: | 3,55 m |
| Leiterlänge eingefahren: | 1,80 m |
| Material: | Aluminium |
| Senkrechte Höhe: | 1,70 - 3,40 m |
| Sprossentiefe: | 30 mm |
| Transportmaß: | 0,40 x 0,15 x 1,80 m (B/T/L) |
| Traversenbreite: | 0,80 m |
| maximale Standhöhe: | 1,05 - 2,40 m |
