Krause MONTO Solido Stufen-StehLeiter 1x4 Stufen

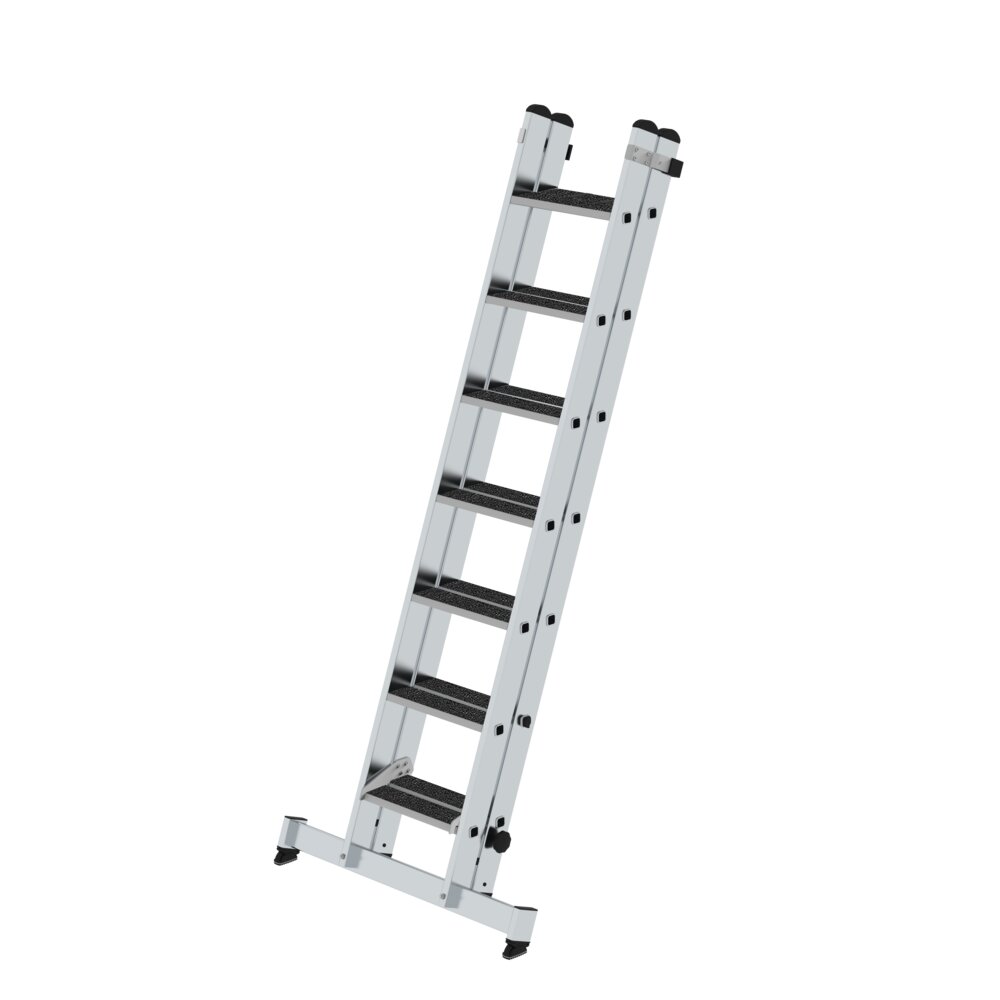

Zweiteilige Schiebeleiter für größere Höhen, mit kurzen Transport- und Lagermaßen. Sprossenweise manuelle Längeneinstellung durch Aufsetzhaken, Sicherung gegen Ausheben und Ausschieben beim Transport und in Gebrauchsstellung. Die TOPIC 1035 kann optional mit Kopffahrwerk ausgestattet werden.

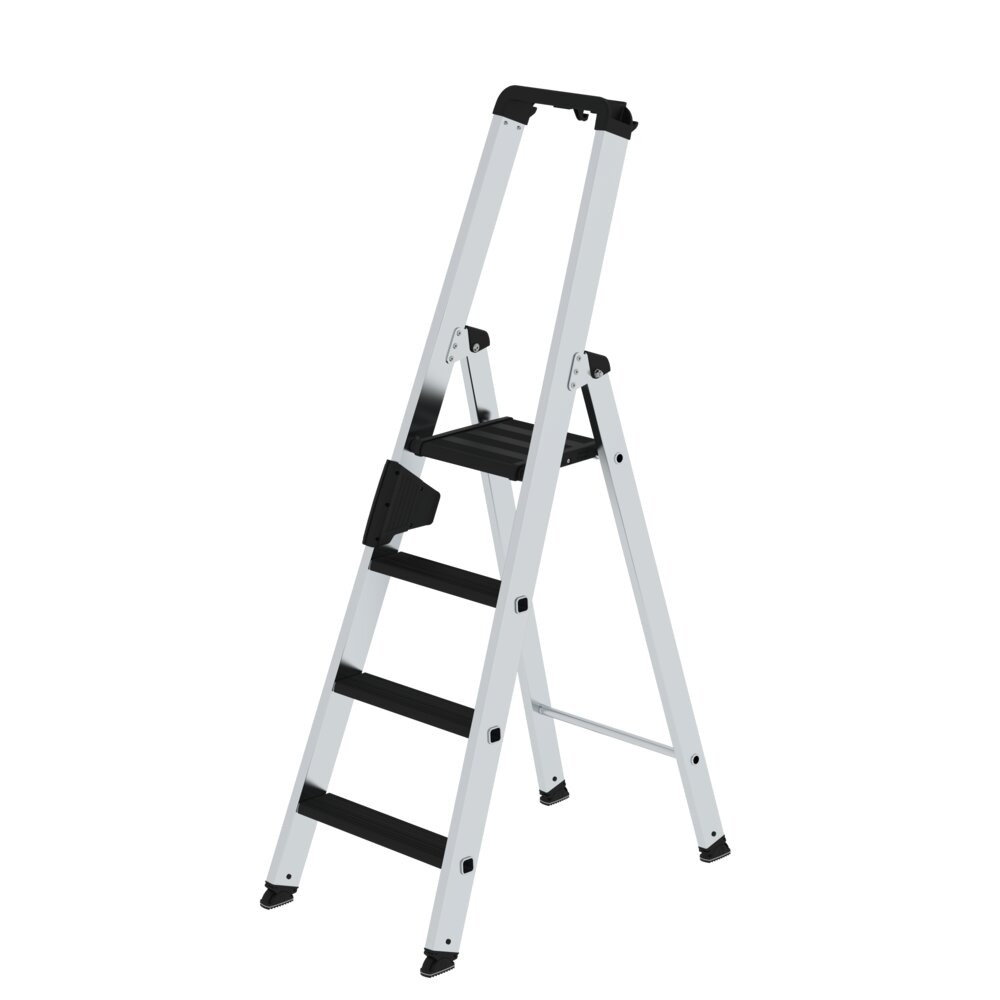

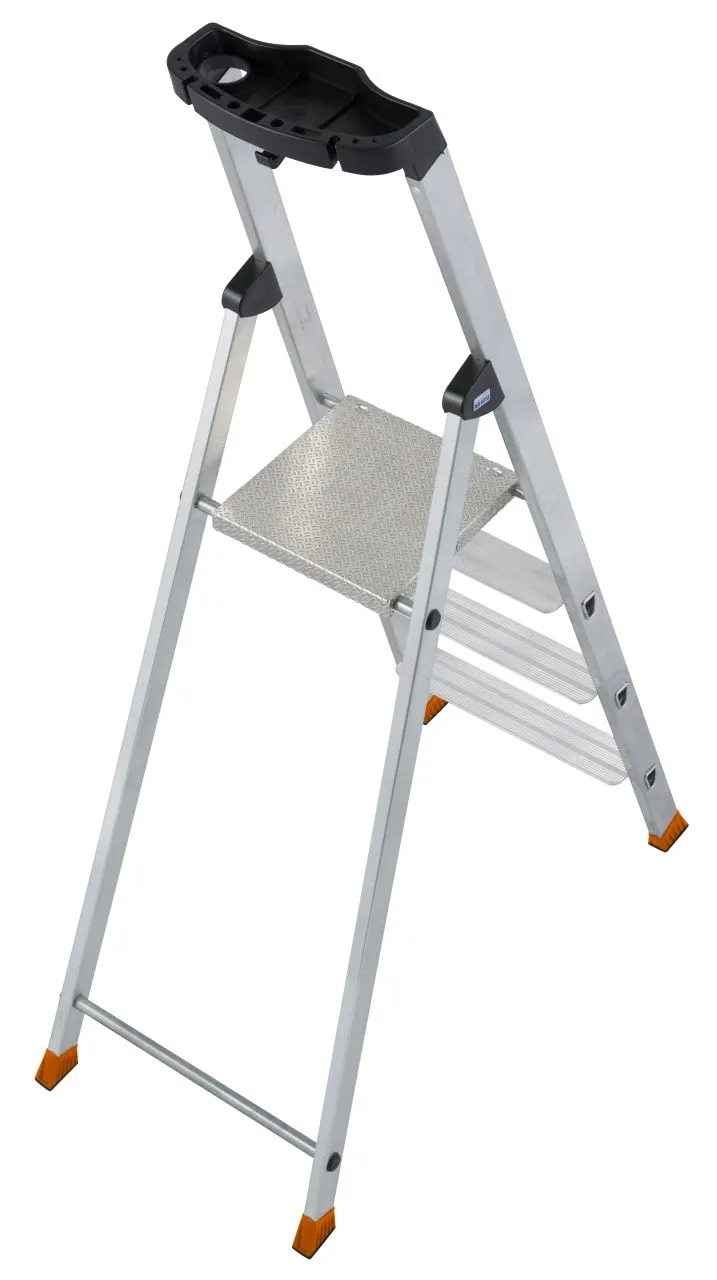

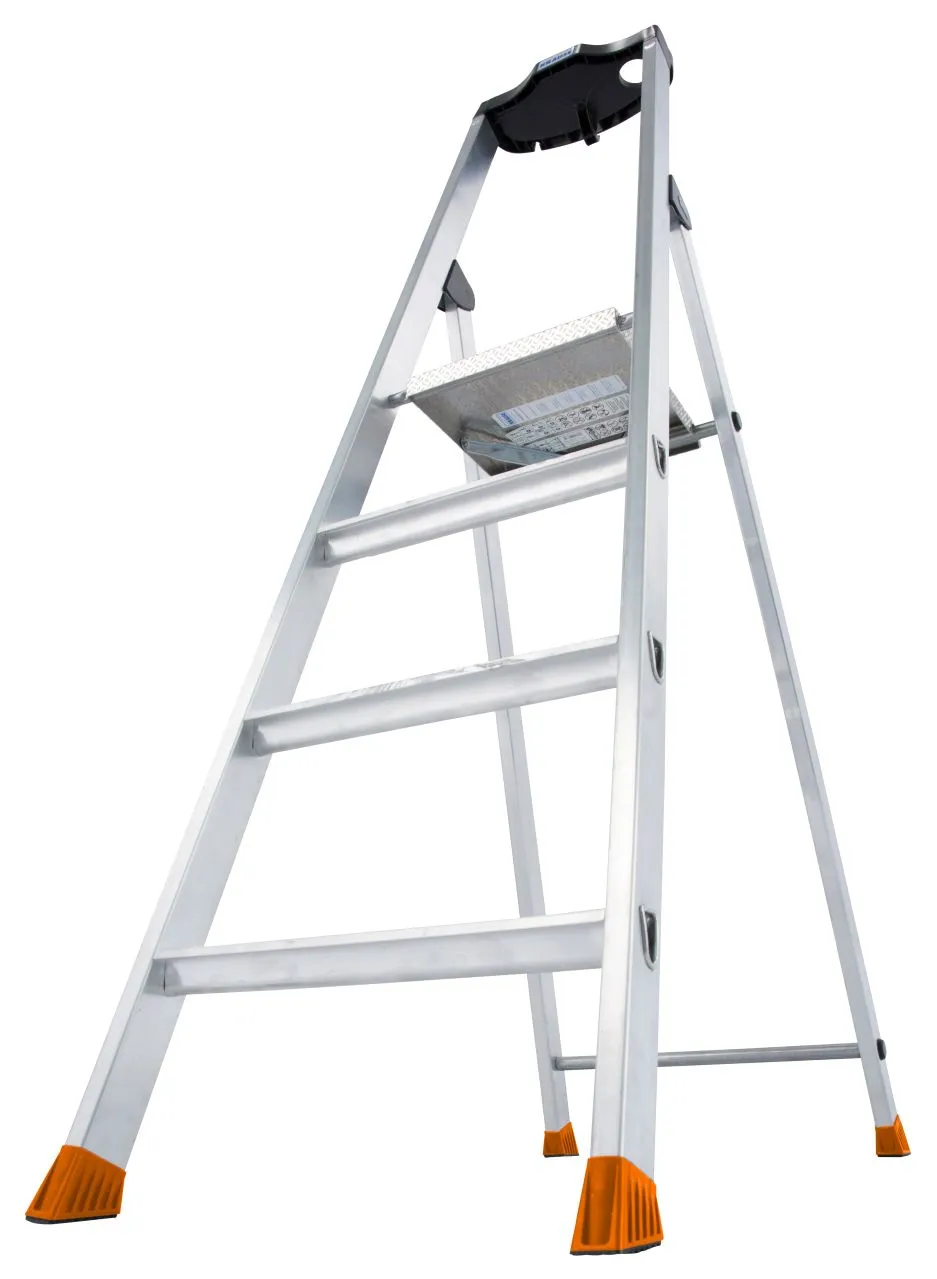

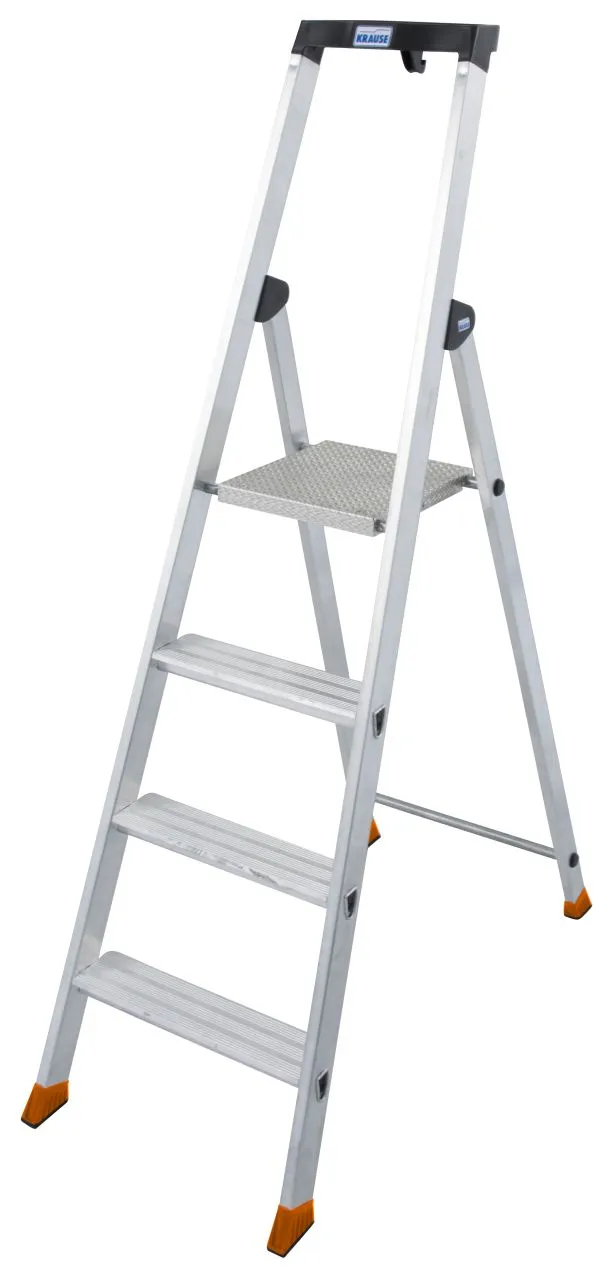

Die leichte und sichere Stufen-Stehleiter mit ergonomisch geformter Multifunktionsschale und rutschhemmender Plattform.- Große ergonomisch geformte Multifunktionschale mit integriertem Eimerhaken und zwei Kabelhaltern- 250 mm tiefe, profilierte Alu-Sicherheitsplattform mit Anti-Rutsch-Einlagen- Holmumgreifendes Sicherheits-Gelenksystem (40CS)- 80 mm tiefe Sicherheitsstufen mit Anti-Rutsch-Riffelung- 6-fach vernietete Stufen-/Holmverbindung- Rutschhemmende Fußkappen

Sprossen-Schiebeleiter aus GFK / Alu Holme aus glasfaserverstärkten Rechteckrohr-Profilen (mind. 10 Jahre Altersbeständigkeit) Beidseitig geriffelte Vierkantsprossen 30 x 30 mm aus Aluminium 4-fach gebördelte Sprossen- / Holmverbindung Einfache Höhenverstellung von Sprosse zu Sprosse Oberleiter ab Größe 2 x 12 Sprossen mit Wandlaufrollen Korrosionsbeständige Führungsbeschläge Oberleitern bis 3,0 m mit nivello® Leiterschuhen Sprossenabstand: 280 mm Leiterbreite: 420 mm (ohne Traverse) Mit und ohne Traverse erhältlich Geprüft bis 1.000 Volt nach DIN EN 61478:2002 Abschnitt 6.5.1 und A1:2004 Kategorie 1 (entspricht europäischer Norm DIN EN 131-7) Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar Maximale Belastung: 150 kg

Breite, Stabilität und Flexibilität sind die verlässlichen Attribute dieser Aluminium-Anlegeleiter.- 420 mm Außenbreite für einen bequemen Auf- und Abstieg- Rutschhemmende, rundum profilierte 30 mm tiefe Sprossen für einen sicheren Stand- Großdimensionierte Holme aus Alu-Pressprofil mit zusätzlicher Kantenverstärkung sorgen für hohe Stabilität und eine lange Lebensdauer- Bis max. 24 Sprossen (6,90 m Leiternlänge) erhältlich- Rutschhemmende Fußstopfen (SafetyCap)- Langlebige, 32-fach verbördelte Sprossen-/Holmverbindung- Ab 12 Sprossen mit Quertraverse für noch mehr Sicherheit

Sprossen-Schiebeleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/Holmverbindung Einfache Höhenverstellung von Sprosse zu Sprosse dank Steckhaken mit automatisch einrastender Abhebesicherung Oberleiter ab Größe 2 x 14 Sprossen mit Wandlaufrollen Korrosionsbeständige Führungsbeschläge Mittel- und Oberleitern bis 3,0 m mit nivello®-Leiterschuhen Sprossenabstand: 280 mm Leiterbreite: 500 mm (ohne Traverse) Maximale Belastung: 150 kg nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse verwendet werden · wenn diese ausschließlich bestimmungsgemäß eingesetzt werden (z. B. fest eingebaut · mit Haken versehen · mit Gurt befestigt) Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar

Zum sicheren Aus- und Einstieg bei Leitern Nutzlänge ca. 1,0 m Im eingeschobenen Zustand kann die Leiter komplett eingefahren werden Aus Aluminium

Leicht verstaubares Aluminium-Steckleitern-System für unterschiedlicheArbeitshöhen+ Holme aus Alu-Pressprofil mit zusätzlicher Kantenverstärkung sorgenfür hohe Stabilität und eine lange Lebensdauer+ Hochfest verbördelte Sprossen-/Holmverbindung+ Leiternunterteil mit breiter Quertraverse und rutschhemmendenFußkappen (SafetyCap)+ Leiternoberteil mit Wandlaufrollen und abriebfestem Anlageklotz ausweichem Gummimaterial mit Keilausschnitt, der an Hausecken undFensterprofilen angelegt werden kann+ Zweikomponenten-Kopf- und Fußstopfen, -kappen aus Hart- und Weichteilmit Abrutsch-/Anlegeschutz schützen empfindliche Böden und Fassaden oderWände+ Stabile Steckverbindung mit automatischer Verriegelung, die nicht überden Leiternholm hinausragt und mit einem Handgriff wieder gelöst werdenkann+ Schnellverschlüsse auf der Holminnenseite, die bei Transport undLagerung der Leiter nicht stören+ Runde Sicherungsbolzen dienen ebenfalls als Führung für ein leichtesZusammenstecken der Leiternteile, ohne zu verkeilen. Beim Erreichen derEndposition verriegeln diese automatisch+ Das Oberteil ermöglicht durch die Zweikomponenten-Fußstopfen und denAnlegeklotz aus weichem Gummimaterial als Abrutsch/-Anlegeschutz auchdie einzelne Nutzung und schützt empfindliche Böden, Fassaden und Wände+ Belastbar bis 150 kg

2-teilige Stufen-Tankwagenleiter aus Aluminium mit Plattform. Schutzkorb in drei Varianten als Pflichtausstattung separat bestellbar. Stabile Rechteckrohr-Holme. 80 mm tiefe · geriffelte Stufen R9. 4-fach gebördelte Stufen-/Holmverbindung. Führung und Verbindungsteile in Edelstahl. Einfache Höhenverstellung von Stufe zu Stufe dank Seilwinde und Arretierung. Plattform mit Gitterrostbelag R13. Beidseitiges Geländer mit Fuß- und Knieleiste. Plattformstirnseite mit 2-teiliger Sicherungstüre. Fahrwerke teilweise in RAL 1021 pulverbeschichtet. Stufenabstand: 280 mm. Maximale Belastung: 150 kg. Lieferzeit 15 Tage Weitere technische Eigenschaften: · Plattformbreite: 850mm · Plattformlänge: 1080mm · Holmbreite: 25mm · Holmhöhe: 93mm · Laufrollen Ø 280 mm: 2 · Leiterverwendung (DIN EN 131): Professionell · Lenkrollen mit Feststeller Ø 150 mm: 2 · Plattformhöhe min.: 2950mm · Stufen-/Sprossentiefe: 80mm · Tritt-Ausführung: Stufen · Zulässig als Verkehrsweg (TRBS 2121 Teil 2): true

aus Aluminium, Sprossen mit rutschsicherer Riffelung

Für Leitern ab Baujahr 2019 mit nivello®-Innenschuh 1 Satz = 2 Stück

Fahrbare Plattformtreppe aus Aluminium mit Neigung 45° Stufen- und Plattformbreite: 600 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf beidseitig und 3-seitiges Plattformgeländer Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Geländerhöhe: 1.100 mm) Zwei Lenkrollen Ø 100 mm am Steigteil und zwei Bockrollen Ø 125 mm als Querfahrwerk am Stützteil garantieren ein einfaches Verfahren von Ort zu Ort · die integrierten Feststeller (Totalstop) sorgen für einen sicheren Stand Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) wird immer benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen die Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 180 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören). Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen. Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) wird immer benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen die Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 180 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören). Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen. Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Mit Laufrollen und Anlegegummi Passend für Anlege- · Schiebe- und Seilzugleitern mit Sprossen zur Verwendung als Glasreinigerleiter

Dreiteilige Aluminium-Vielzweckleiter, einsetzbar als Anlege-, Schiebe- und Stehleiter mit ausschiebbarem Leiternteil.- Pulverbeschichtete Stahl-Führungsprofile für eine leichte Bedienung- Automatisch einrastende Sperrhebel (AutoSnap-System) für einen sicheren Transport- Witterungsbeständige und reißfeste Gurtbänder als Spreizsicherung- Breite Quertraverse für einen sicheren Stand-Auch auf Treppen und Absätzen einsetzbar-Ab 3x12 Sprossen inkl. Trigon Traverse zur Einzelnutzung der Leiternteile-Rutschhemmende Fußkappen und -stopfen (SafetyCap)

Sicheren Stand durch trittsicher gerieftes Podest, verlängerte Holme und als Ablageschale geformte Knieleiste aus Aluminium. Zum Transport faltet sich das groß dimensionierte Podest hoch. Reißfeste Polyester-Gurtbänder als Spreizsicherung. Die TOPIC 1064 ist optional auch mit einer Kette als Spreizsicherung erhältlich (Preis auf Anfrage).

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) wird immer benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen die Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 180 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören). Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen. Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Verstellbarer Wandhalter Für Schachtleitern Stahl verzinkt Hinweis: Für Leitern mit 4 – 9 Sprossen sind 2 Satz (= 4 Stück) Wandhalter · für Leitern mit 10 – 15 Sprossen 3 Satz (= 6 Stück) Wandhalter · für Leitern mit 16 – 24 Sprossen 5 Satz (= 10 Stück) Wandhalter erforderlich 1 Satz = 2 Stück (1 x rechts · 1 x links). Zur Befestigung am Schacht dürfen Dübel und Bolzen an Stelle von Muttern und Schraubenbolzen nur dann verwendet werden · wenn deren Eignung am Ort der Verwendung der Leiter nachgewiesen wurde. Sie sind entsprechend der vom Hersteller angegebenen · am Verankerungspunkt der Leiter wirkenden Kraft auszuwählen. Dübel und Schrauben für die Wandbefestigung gehören nicht zum Lieferumfang. Bitte informieren Sie sich bei renommierten Dübelanbietern.

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Personenkreis, Gesamtsteighöhe) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) empfehlenswert. Liegt die Ausstiegsstelle an Verkehrswegen oder Arbeitsplätzen, wird eine Durchgangssperre benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) wird immer benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen die Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 180 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören). Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen. Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m
