Isolations-/Widerstandsmessgerät IT101 0,1-600 V AC/DC V 50 kOhm-20 GOhm BENNING

für einfache und rationelle sicherheitstechnische Prüfungen an elektrischen Anlagen nach Errichtung, Änderung oder als regelmäßige Wiederholungsprüfung, gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110)Messungen:Niederohmwiderstand (200 mA Prüfstrom) · Isolationswiderstand (250 V/ 500 V/ 1000 V Prüfspannung) · Leitungsimpedanz (L-N/ L) und Kurzschlussstrom (PSC) · Schleifenimpedanz (L-PE) ohne FI/ RCD-Auslösung und Fehlerstrom (PFC) · Prüfung von FI/ RCD-Schutzschalter mit Auslösezeit (Auto, ½ x, 1 x, 5 x IdN) und Auslösestrom (Rampe) · Prüfstrom sinusförmig (AC) und pulsierender Gleichstrom (A), Standard und verzögert (S) · Spannung bis 440 V · Frequenz · DrehfeldBesondere Produktvorteile:extra großes Grafikdisplay (95 x 55 mm) mit Hintergrundbeleuchtung · Prüfspitze mit TEST-Taste zum Start des Messvorgangs · AUTO-Startfunktion für Niederohm-, Schleifen- und Leitungsimpedanzmessung · LOCK-Funktion (Dauermessung) des Isolationswiderstandes · Kompensation (Nullabgleich) der Messleitungen bis 10 Ω zur RPE-Messung Ersatzbatterien siehe Art.-Nr. 4000 901 811

Anzeige von "Rechts-" und "Linksdrehfeld" über grüne/rote LED · Anzeige der Phasenspannungen L1, L2 und L3 über rote LED Messbereiche: · Spannungsbereich: 400 V - 500 V AC (50 Hz - 60 Hz) · Messkategorie: CAT lll 300 V Weitere technische Eigenschaften: · Ausstattung: LED Leuchte/Magnethalter

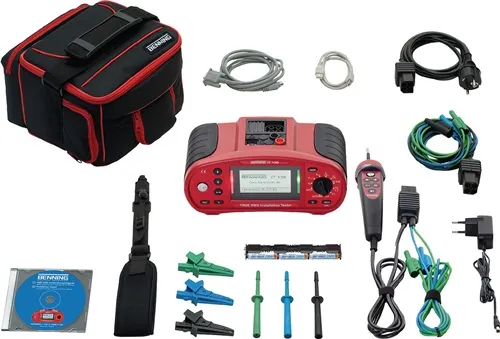

geeignet für Elektrotechnik, Industrie (Sicherheitsprüfungen an elektrischen Anlagen bis 1000 V), Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche, Protokollierung, Photovoltaik · multifunktionales Installationsprüfgerät zur Prüfung elektrischer Anlagen gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110) · inkl. Prüfung von FI/ RCD-Schutzchalter Typ B/ B+ (allstromsensitiv) und Typ AC, A, F (Mischfrequenzen)Messungen:Niederohmwiderstand (200 mA mit Polaritätsumkehr), Durchgang (7 mA), Isolationswiderstand (50 V/ 100 V/ 250 V/ 500 V/ 1000 V) · Leitungsimpedanz (L-N/ L) mit Spannungsfall und Kurzschlussstrom · Schleifenimpedanz (L-PE) ohne FI/RCD-Auslösung und Kurzschlussstrom · Prüfung von FI/RCD-Schutzschalter Standard und verzögert (S) (Typ AC, A, F, B, B+ mit AUTO-Test, Berührungsspannung, Auslösezeit und Auslösestrom (Rampe)) · TRUE RMS-Spannung · Frequenz, Drehfeld, Erstfehler-Leckstrom im IT-NetzMessungen über optionales Zubehör: Erdung über 3-Leiter-Methode mit BENNING Erdungsset (044113), Art.-Nr. 4000 828 913, TRUE RMS Strom über Stromzangenadapter BENNING CC 1 (044037) · BENNING CC 3 (044038), Art.-Nr. 4000 828 918Besondere Produktvorteile: Messwertspeicher über 4 Ebenen (Objekt, Block, Sicherung, Messpunkt) · Upload von Anlagenstrukturen, Download von Messwerten · integrierte Echtzeituhr (Messwert mit Datum/Uhrzeit) · Bidirektionale Schnittstellen (USB/ RS 232) · eindeutige Gut/Schlecht-Anzeige über grüne/rote LED am Prüfgerät und an schaltbarer Commander-Prüfspitze · Commander-Prüfspitze mit TEST- und SPEICHER-Taste sowie leuchtstarker LED-Messstellenbeleuchtung · Anschluss für Barcodescanner zur Identifizierung der Messstelle und Umbenennung des Speicherplatzes · Grafikdisplay mit Hintergrundbeleuchtung · Hilfefunktion mit Anschlussdiagramm · Online-Spannungswächter · Akkuladefunktion im Gerät integriert · PC-Software BENNING PC-Win IT 130: Erstellung und Übertragung (Upload) von Anlagenstrukturen zum BENNING IT 130 für die rationelle Wiederholungsprüfung · Messwertdownload und Protokollierung (Prüfbericht, ZVEH-Prüfprotokoll)

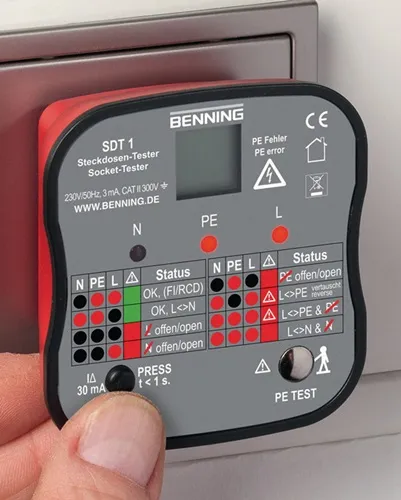

schnelle und einfache Prüfung von Schutzkontaktsteckdosen auf korrekten Anschluss · Verdrahtungsfehler, wie fehlender PE-, N- und L-Leiter sowie die Vertauschung von L- und PE-Leiter werden eindeutig über 3 LEDs angezeigt · aktiver PE-Test mit Berührungselektrode und LC-Display warnt vor dem Anliegen einer gefährlichen Berührungsspannung (> 50 V) am Schutzleiteranschluss (PE) · Prüftaste zur Auslösung von 30 mA FI/RCD-Schutzschalter · eindeutige Anzeige über LEDs und LC-Display · leicht verständliche Status-Tabelle informiert über den korrekten Anschluss (OK, grün) und die Art des vorliegenden Fehlers (rot) der Schutzkontaktsteckdose · Messkategorie CAT III 300 V Weitere technische Eigenschaften: · Anzeige: LCD/LEDs

Erdungsset für Erdungsmessungen über Dreileiter-Messmethode, bestehend aus 2 Erdspießen und 3 Prüfleitungen Weitere technische Eigenschaften: · Ausführung: 5-teilig

berührungslos prüfend · erkennt Wechselspannungen ohne Stromfluss · zum Erkennen und Lokalisieren von spannungsführenden Leitern, Kabelunterbrechungen und -brüchen, durchgebrannten Sicherungen, defekten Lampen an Lichterketten sowie Einzellitzen-Erkennung eine permanent grün leuchtende LED zeigt nach dem Einschalten die Funktionsbereitschaft an · bei der Spannungsprüfung wird eine Spannung durch eine rote LED angezeigt · Abschaltautomatik nach 4 Minuten Nichtbenutzung · international angepasste Messspitze · mit Ansteckclip Norm EN 61010-1 / IEC 61326 - CAT IV 1.000 VAC Weitere technische Eigenschaften: · Batterien: 2x AAA · prüfpflichtig: ja

handlich · durch die robuste und ergonomische Bauweise kann der Verwender komfortabel mit dem Erdungsmessgerät arbeiten · der Erdungswiderstand kann schnell ermittelt werden · zusätzlich dazu kann eine Prüfung erfolgen, ob die Erden miteinander verbunden sind · um eine klare Ablesung zu garantieren, verfügt das Erdungsmessgerät über ein großes, übersichtlich gestaltetes, mehrfarbiges LC-Display · das Display gibt ebenfalls eine visuelle Rückmeldung über den Zustand der Installation · wenn die Installation in Ordnung ist, bleibt das Display blau · bei einer fehlerhaften Installation wechselt das Display in einen roten Hintergrund · das Erdungsmessgerät besteht aus einer Ableseeinheit, die als Ganzes in die Steckdose gesteckt wird und einer Sicherheitsprüfspitze, die über die Unterseite mit der Ableseeinheit verbunden wird · die Sicherheitsprüfspitze hat eine Kabellänge von etwa 7 m Merkmale: - Messbereich: 0 … 2000 Ω - Messprinzip: Durchgangsprüfung / Erdwiderstandsmessung - mehrfarbiges, hintergrundbeleuchtetes LCD - Installationskategorie III - 50 / 60 Hz Betriebsspannung Weitere technische Eigenschaften: · Anzeige: LC-Farbdisplay mit Beleuchtung

zur Prüfung gemäß DIN VDE 0701-702, DIN VDE 0751-1 (elektrische und medizinisch elektrische Geräte)Anwendung:Prüfung elektrischer Geräte/ Arbeitsmitteln gemäß DIN VDE 0701-702, DGUV Vorschrift 3, inkl. mobiler FI-Schutzschalter PRCD´s und medizinisch-elektrischer Geräte gemäß DIN VDE 0751-1, DIN EN 62353, wie z. B. Krankenhaus-/ Pflegebetten · Anzeige graphisch · Grenzwertanzeige· großes 7-Zoll-Touchscreen für Gesten, Softkey-Tastatur (QWERTZ), graphische Felder beschreiben die vordefinierten Funktionen· automatischer und manueller Prüfablauf mit gut/schlecht Anzeige, Messwertspeicher· komplette Prüflingsdatenbank inklusive Prüfhistorie auf SD-Karte/ USB-Stick speicherbar· Schnittstellen: WLAN, Bluetooth, 4 x USB Typ A, 1 x Mini-USB, 1 x RJ 45, 1 x SD-Kartenslot · kostenlose Updates· akkugestützte Bedienoberfläche, z. B. bei Ausfall der Netzspannung, Transport von Prüfort zu Prüfort, Zugriff auf SD-Karte möglichMessungen:Isolationswiderstandsmessbereich 0.1 MOhm - 100 MOhm · Nennprüfspannung 100 V - 1000 V, einstellbar · Schutzleiterwiderstandsmessbereich 0.05 Ohm - 10 Ohm · Prüfstrom 600 mA/10 A · Schutzleiter-/Berührungsstrom 0.03 mA - 25 mA · Differenz-/Ersatz-/Verbraucher-/Leistungs-/ direkte Messung · Funktionstest V/A/W im True RMS- Verfahren · Prüfung mobiler PRCDs und des Typs AC/A/F/B/B+ · Anschluss für externe Messadapter · Prüfung 3-phasiger Verbraucher über optionale Messadapter · weitere Messadapter optional erhältlich · Prüfen von Verlängerungsleitungen · Geräteableitstrom, Ableitstrom vom Anwendungsteil Typ B, BF und CF · Aktive/Passive Prüfung

berührungslos prüfend · erkennt Wechselspannungen ohne Stromfluss · zum Erkennen und Lokalisieren von spannungsführenden Leitern, Kabelunterbrechungen und -brüchen, durchgebrannten Sicherungen, defekten Lampen an Lichterketten sowie Einzellitzen-Erkennung eine permanent grün leuchtende LED zeigt nach dem Einschalten die Funktionsbereitschaft an · bei der Spannungsprüfung leuchten je nach Stärke des elektrischen Wechselfeldes die LEDs von blau (schwach) über orange bis hin zu rot (stark) · Abschaltautomatik nach 4 Minuten Nichtbenutzung · integrierte LED Taschenlampe ermöglicht eine Messstellenbeleuchtung · international angepasste Messspitze · mit Ansteckclip Norm EN 61010-1 / IEC 61326 - CAT IV 1.000 VAC Weitere technische Eigenschaften: · Batterien: 2x AAA · prüfpflichtig: ja

Erkennen von Wechselspannungen ohne Stromfluss · Auffinden von Kabelbrüchen und defekten Sicherungen · Überprüfung von defekten Schaltern, Steckdosen, Anschlussdosen, Transformatoren z.B. Niedervoltlichtsystemen und Lichterketten · Erkennen von Phasenleitern in einphasigen und dreiphasigen Netzen · prüft die Funktion von Schutzschaltern · erkennt fehlerhafte In-Line-Schalter und spannungsführende Kabel in Verteilerdosen · Messbereich umschaltbar (12 - 1000 Volt/ 110 - 1000 Volt) · LED-Taschenlampenfunktion · Gehäuse aus schlag- und bruchfestem ABS-Kunststoff · Überspannungskategorie: CAT III 1000 V · Anzeige: optisch + akustisch Weitere technische Eigenschaften: · prüfpflichtig: ja

berührungslos prüfend · erkennt Wechselspannungen ohne Stromfluss · zum Erkennen und Lokalisieren von spannungsführenden Leitern, Kabelunterbrechungen und -brüchen, durchgebrannten Sicherungen, defekten Lampen an Lichterketten sowie Einzellitzen-Erkennung eine permanent grün leuchtende LED zeigt nach dem Einschalten die Funktionsbereitschaft an · bei der Spannungsprüfung leuchten je nach Stärke des elektrischen Wechselfeldes die LEDs von blau (schwach) über orange bis hin zu rot (stark) · Abschaltautomatik nach 4 Minuten Nichtbenutzung · integrierte LED Taschenlampe ermöglicht eine Messstellenbeleuchtung · international angepasste Messspitze · mit Ansteckclip Norm EN 61010-1 / IEC 61326 - CAT IV 1.000 VAC Weitere technische Eigenschaften: · Batterien: 2x AAA · prüfpflichtig: ja

zur Prüfung gemäß VDE 0701-0702, VDE 0751-1 (Medizin-Geräte) und VDE 0544-4 (DIN EN 60974-4) (Schweißgeräte)Anwendung:zur Prüfung elektrischer Geräte/ Arbeitsmitteln gemäß DIN VDE 0701-702, DGUV Vorschrift 3, inkl. mobiler FI-Schutzschalter PRCD´s, Schweißgeräten gemäß VDE 0544-4, DIN EN 60974-4 und medizinisch-elektrischer Geräte gemäß DIN VDE 0751-1, DIN EN 62353, wie z. B. Krankenhaus-/ Pflegebetten· großes 7-Zoll-Touchscreen für Gesten, Softkey-Tastatur (QWERTZ), graphische Felder beschreiben die vordefinierten Funktionen· automatischer und manueller Prüfablauf mit gut/schlecht Anzeige, Messwertspeicher · komplette Prüflingsdatenbank inklusive Prüfhistorie auf SD-Karte/USB-Stick speicherbar· Schnittstellen: WLAN, Bluetooth, 4 x USB Typ A, 1 x Mini-USB, 1 x RJ 45, 1 x SD-Kartenslot· kostenlose Updates· akkugestützte Bedienoberfläche, z.B. bei Ausfall der Netzspannung, Transport von Prüfort zu Prüfort, Zugriff auf SD-Karte möglichMessungen:Isolationswiderstandsmessbereich 0.1 MOhm - 100 MOhm · Nennprüfspannung 100 V - 1000 V, einstellbar · Schutzleiterwiderstandsmessbereich 0.05 Ohm - 10 Ohm · Prüfstrom 600 mA/10A · Schutzleiter-/Berührungsstrom 0.03 mA - 25 mA · Differenz-/Ersatz-/Verbraucher-/Leistungs-/alternative/ direkte Messung · Funktionstest V/A/W im True RMS Verfahren · Prüfung mobiler PRCDs und des Typs AC/A/F/B/B+ · Anschluss für externe Messadapter · Prüfung 3-phasiger Verbraucher über optionale Messadapter · weitere Messadapter optional erhältlich · Prüfen von Verlängerungsleitungen · Leerlaufspannung und Berührungsstrom des Schweißstromkreises · Geräteableitstrom, Ableitstrom vom Anwendungsteil Typ B, BF und CF · Aktive/Passive Prüfung

für Photovoltaik · Stromversorgungsmodus: Solarpanel-Stromversorgung · testet den maximalen Leistungspunkt und die Leerlaufspannung · zur Überprüfung von Solarpanels und zur Messung der gelieferten Leistungsabgabe · bietet Mehrfachschutz vor Überspannungen, Übertemperatur, Überstrom und Übernennleistung · mit diesen Funktionen lassen sich die einzelnen Panels schnell und einfach überprüfen, bevor diese auf dem Dach verbaut werden · Technische Spezifikationen: Leistung: 5-800 W Spannung: 12-60 V Strom: 0-35 A

zum Messen der Dicke von Leder, Filz, Gummi, Glas, Blech, Sperrholz und Kunststoffen aller Art · durch Drehen des gerändelten Außenrings kann die Strichskala der Messuhr auf Null eingestellt werden · Bügeltiefe 50 mm, Außenring-Ø 58 mm Weitere technische Eigenschaften: · Bügeltiefe: 50mm · Modell: K 50/3 C · prüfpflichtig: ja

für Messuhr · mit ebener Messfläche · geeignet für Tiefen-, Stufen- und Abstandsmaße usw. · Messbrücke gehärteter Stahl · mattverchromt · Messflächen geläppt · Spannzangenaufnahme 8 mm H7 · zur Verwendung mit Messuhr linksdrehend Art.-Nr. 4000 851 401 Weitere technische Eigenschaften: · Ausführung: ebene Messfläche · Höhe: 16mm

aus hochwertigen eloxierten Aluminium-Profilrohren · robuste Kunststoffführungen zwischen den Einzelelementen sorgen für ein reibungsloses Ein- und Ausziehen · die Nivellierteilung auf der Vorderseite ist durch überstehende Profilkanten zusätzlich geschützt · Rastmechanismus garantiert ein sicheres Einrasten der Teleskopelemente · zur Reinigung kann die Teleskoplatte ohne Werkzeug komplett auseinander- und wieder zusammenmontiert werden · inkl. Etui und Stecklibelle Teilung 1: Normalteilung zum Ausmessen lichter Raumhöhen Teilung 2: Durchgehende mm-Teilung, am Lattenschuh mit 0 beginnend Weitere technische Eigenschaften: · Gewicht: 1,8kg

Abmessungen nach DIN EN ISO 463 · mit Freihub und Stoßschutz · falsche Zeigerumdrehung ausgeschlossen · Nullstellung durch Drehen des gerändelten Außenrings · Strichskalen um 36° drehbar · Messeinsatz wechselbar · Einspannschaft (Ø 8 mm h6) · Messbolzen aus nichtrostendem Stahl Weitere technische Eigenschaften: · Freihub: 9,0mm · prüfpflichtig: ja

zum Messen der Dicke von Leder, Filz, Gummi, Glas, Blech, Sperrhölzern und Kunststoffen aller Art · Messergebnis direkt auf der Skala ablesbar · durch Drehen des gerändelten Außenringes kann die Strichskala der Messuhr auf Null eingestellt werden · Bügeltiefe 200 mm Weitere technische Eigenschaften: · Bügeltiefe: 200mm · Modell: K 200 E · prüfpflichtig: ja

zum Messen der Dicke von Leder, Filz, Gummi, Glas, Blech, Sperrhölzern und Kunststoffen aller Art · Messergebnis direkt auf der Skala ablesbar · durch Drehen des gerändelten Außenringes kann die Strichskala der Messuhr auf Null eingestellt werden · Bügeltiefe 200 mm Weitere technische Eigenschaften: · Bügeltiefe: 200mm · Modell: K 200 D · prüfpflichtig: ja

zum Messen der Dicke von Leder, Filz, Gummi, Glas, Blech, Sperrholz und Kunststoffen aller Art · durch Drehen des gerändelten Außenrings kann die Strichskala der Messuhr auf Null eingestellt werden · Bügeltiefe 50 mm, Außenring-Ø 58 mm Weitere technische Eigenschaften: · Bügeltiefe: 50mm · Modell: K 50/3 B · prüfpflichtig: ja
