fischer Universalwinkel PUWS 2 x 2 / 135° zl

Die fischer Auslegerkonsole ALK ermöglicht als zweites Basiselement mit dem Montageschienenprofil FLS die wirtschaftliche Befestigung von Einzelleitungen und Rohrtrassen entlang der Wand. Durch die um 90° zueinander gedrehten Langlöcher kann die Konsole einfach ausgerichtet werden. Das Ablängen der ALK ist nicht nötig, da fischer Standardlängen von 200 - 600 mm bietet. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet. Der Brandprüfbericht nach MLAR / EN1363-1 der ALK 37 sorgt für ein Plus an Sicherheit.Beidseitige Skalierung entlang der Schiene für eine genaue und korrekte Platzierung von RohrleitungenVerschiedene Längen für jeden Anwendungsfall verfügbarAnwendungsgerechter Korrosionsschutz durch sendzimir VerzinkungZur Anwendung im trockenen Innenbereich(ALK 37) Brandschutzprüfung R120 und Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30G9Der Brandprüfbericht nach MLAR / EN1363-1 der ALK 37 garantiert objektiv geprüfte Funktionssicherheit.Das abgestufte Längensortiment lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Die um 90° zueinander gedrehten Langlöcher der Grundplatte erlauben eine einfache Ausrichtung der Konsole.geeignet fürAnwendungWirtschaftliche Montage von Einzelleitungen oder Rohrtrassen entlang der Wand.Zur Anwendung im trockenen Innenbereich.

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Der fischer Montagewinkel PFAF ist ein Montageelement zur Gestaltung von einfachen Schienenkonstruktionen für das Durchstecksystem. Die Formlöcher in den Winkeln gewährleisten die Verbindung mit dem Durchsteck-Verbinder PFCN.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.G9Die Lochung der Montagewinkel gewährleistet den Systemfit mit dem Durchsteckverbinder PFCN.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.geeignet fürAnwendungVerbindungselemente zur Gestaltung von einfachen Schienenkonstruktionen für das Durchstecksystem

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Der fischer Sattelflansch PSF schafft stabile Verbindungen zwischen fischer Montageschienen FUS und dem Bauwerk. Der Sattelflansch verbindet die Schienen mithilfe des fischer Durchsteck-Verbinders PFCN in einem Winkel von 90° mit dem Untergrund. Die mindestens dreiseitige Führung gewährt die Formschlüssigkeit mit den Montageschienen FUS und die Passgenauigkeit zum Einsetzen des Durchsteck-Verbinders. fischer bietet eine Querversion und drei Baugrößen der Standardausführung. Die stabile Grundplatte und die um 90° gedrehten Langlöcher erleichtern das Befestigen.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteck-Verbinders PFCN 41 in der Schiene.G9Der passgenaue Sattel lässt eine einfache Montage durch Einlegen der Montageschiene zu.Die stabile Ausführung des Sattelflansch bietet einer belastbaren Konstruktion sicheren Halt.Die Edelstahloberfläche sorgt für einen hohen Korrosionsschutz gegen Umwelteinflüsse wie beispielsweise Feuchtigkeit, Wasser, Salzwasser und andere korrosive Stoffe.geeignet fürAnwendungVerbindungselement zwischen Montageschiene und Bauwerk für das Durchstecksystem.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

fischer Sattelflansche sind optimale Verbindungselemente von Schiene zu Untergrund oder Stahlbau. Die Verbindung zum Montageprofil FMP erfolgt durchweg mit dem fischer Hammerkopf-Steckverbinder FMHB oder durch Trägerklammern und Anker zum Untergrund. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien und in korrosiver Umgebung.Der passgenaue Sattel des FMSF Sattelflansch lässt die Montage durch Einlegen der Montageschiene zu und vereinfacht so den Montageprozess nachhaltig.Die stabile Ausführung und die größenabgestufte Grundplatte des Sattelflansch FMSF bietet je nach Konstruktion das optimale Lastniveau und sorgt für sicheren Halt.G9Der passgenaue Sattel des Sattelflansch FMSF lässt die Montage durch Einlegen der Montageschiene zu und vereinfacht so den Montageprozess nachhaltig.Die stabile Ausführung und die größenabgestufte Grundplatte des Sattelflansch FMSF bietet je nach Konstruktion das optimale Lastniveau und sorgt für sicheren Halt.geeignet fürAnwendungElement zur stabilen Konstruktion der Verbindung zwischen Schiene und Bauwerk.Zur Anwendung im Innen- und Außenbereich.

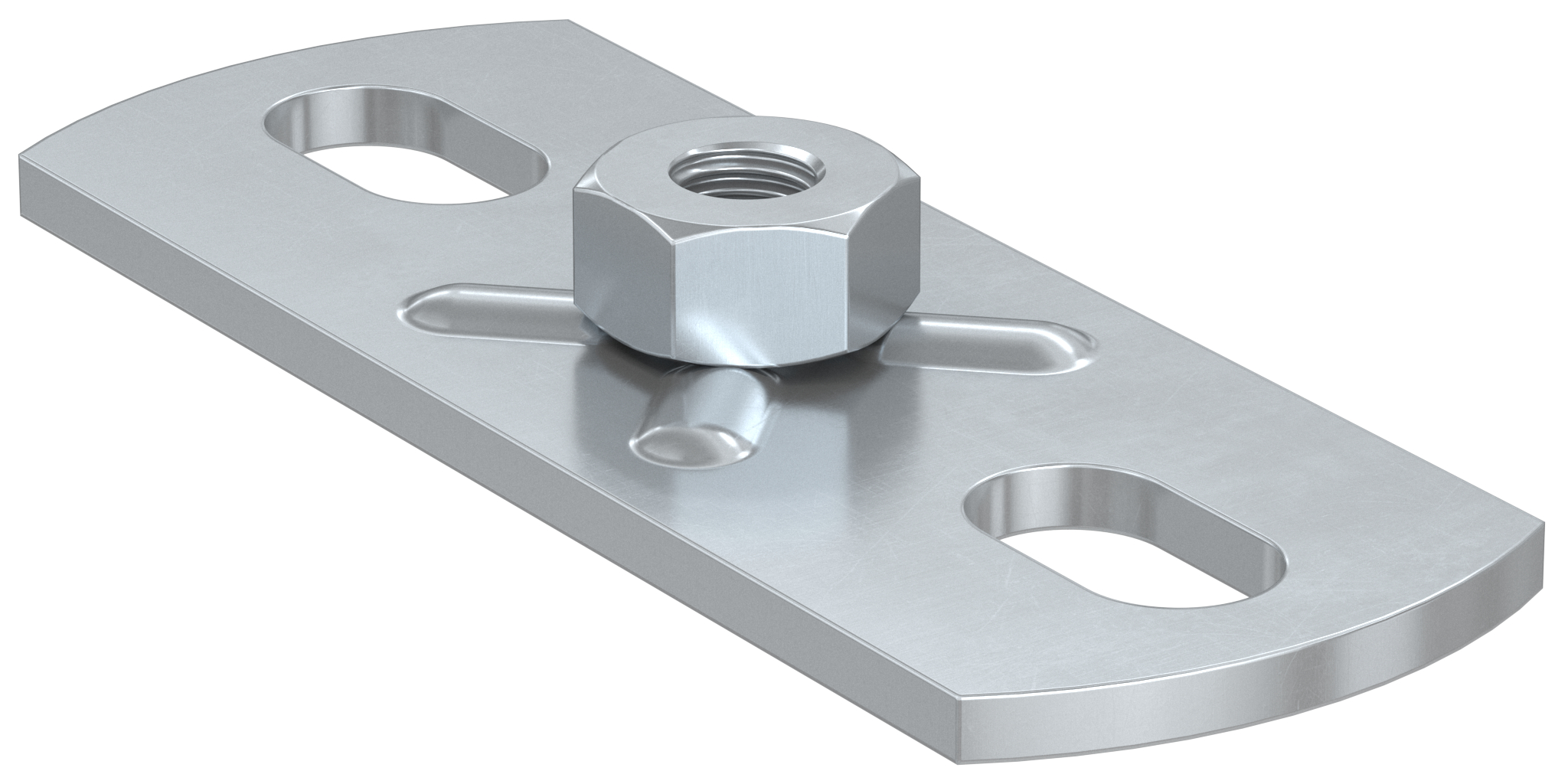

Die fischer Grundplatten GPL ermöglichen eine formstabile Verbindung zwischen Untergrund und Rohrleitung mithilfe der entsprechenden Rohrschellen. Die GPL eignet sich für leichte bis mittelschwere Lasten. Die Grundplatten können direkt an den Untergrund oder indirekt auf die Schienensysteme FUS montiert werden. Die aufgeschweißten Gewindemuffen in verschiedenen Größen bieten für verschiedene Lasten die passende Anschlussnennweite. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen aus feuerverzinktem und nicht rostendem Stahl für die Installation im Freien und in hochkorrosiver Umgebung.Einfache Ausrichtung der Konsole durch Langlöcher.Galvanisch verzinkt.Ideal für fischer Installationssysteme.G9Die Langlöcher der Grundplatte erlauben eine einfache Ausrichtung auf dem Untergrundgeeignet fürAnwendungHerstellung formstabiler Verbindungen zwischen Untergrund und Rohrleitung

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Der fischer Sattelflansch PSFQ schafft stabile Verbindungen zwischen fischer Montageschienen FUS und dem Bauwerk. Der Sattelflansch verbindet die Schienen mithilfe des fischer Durchsteck-Verbinders PFCN in einem Winkel von 90° mit dem Untergrund. Die mindestens dreiseitige Führung gewährt die Formschlüssigkeit mit den Montageschienen FUS und die Passgenauigkeit zum Einsetzen des Durchsteck-Verbinders. fischer bietet eine Querversion und drei Baugrößen der Standardausführung. Die stabile Grundplatte und die um 90° gedrehten Langlöcher erleichtern das Befestigen.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteck-Verbinders PFCN 41 in der Schiene.G9Der passgenaue Sattel lässt eine einfache Montage durch Einlegen der Montageschiene zu.Die stabile Ausführung des Sattelflansch bietet einer belastbaren Konstruktion sicheren Halt.geeignet fürAnwendungVerbindungselement zwischen Montageschiene und Bauwerk für das Durchstecksystem.Zur Anwendung im Innen- und Außenbereich.

Breite 80 mm · Schlitze 30 x 5 mm · Stärke 1,5 mm · Aluminium naturfarbig F1 · Randbreite (Längsrichtung) 16 mm · Steghöhe 15 mm Weitere technische Eigenschaften: · Material: Aluminium

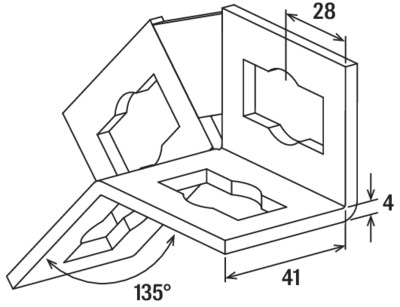

Der fischer Universalwinkel PUWS ist ideal zur universellen Winkelverbindung von fischer Montageschienen FUS mit dem fischer Durchsteckverbinder PFCN. Die Formlöcher in den Universalwinkeln ermöglichen die einfache Verbindung mit dem Durchsteckverbinder. Der Universalwinkel ist ein zweiseitiges Konstruktionselement, das sich an die Profile anlegt und somit sehr hohe Stabilität und Sicherheit bietet. fischer bietet die Universalwinkel als 4- und 8-Loch-Varianten mit 90° sowie als 4-Loch-Variante mit 45° an.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.G9Die Universalwinkel zur Verbindung der FUS-Montageschienen geben einer Tragekonstruktion sehr hohe Stabilität und Sicherheit (paarweise Verwendung wird empfohlen).Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.Die Edelstahloberfläche sorgt für einen hohen Korrosionsschutz gegen Umwelteinflüsse wie beispielsweise Feuchtigkeit, Wasser, Salzwasser und andere korrosive Stoffe.geeignet fürAnwendungUniversalwinkel zur Aussteifung von Tragekonstruktionen für das Durchstecksystem.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Das fischer Verbindungselement FAF dient zur Gestaltung von einfachen Schienenkonstruktionen.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS Schienen und FCN Clix PAnwendungsgerechter Korrosionsschutz durch galv. VerzinkungZur Anwendung im trockenen InnenbereichG9Die unterschiedlichen Formen der Verbindungselemente flexibilisieren die Montage von Schienenkonstruktionen.Die Lochung der Verbindungselemente gewährleistet den Systemfit mit der FCN Clix P.geeignet fürAnwendungVerbindungselemente zur einfachen Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und FCN Clix P.Zur Anwendung im trockenen Innenbereich.

Die Auslegerkonsole FMC ist als zweites Basiselement des fischer Massiven Schienensystems FMS für die Befestigung von schweren Rohrtrassen entlang der Wand geeignet. Die Auslegerkonsole wird durch die Langlöcher in der Grundplatte direkt am Untergrund befestigt. fischer bietet Standardlängen von 500 - 1.500 mm, was ein aufwendiges Ablängen am Einsatzort vermeidet. Dies spart Zeit und Kosten. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien.Das abgestufte Längensortiment der FMC Auslegerkonsolen lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Das vollständig feuerverzinkte Produktsortiment gewährleistet eine Verarbeitung vor Ort ohne nachträgliche Beschichtung und vereinfacht und beschleunigt den Montageprozess nachhaltig.G9Das abgestufte Längensortiment der FMC-Auslegerkonsolen lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Das vollständig feuerverzinkte Produktsortiment gewährleistet eine Verarbeitung vor Ort ohne nachträgliche Beschichtung und vereinfacht und beschleunigt den Montageprozess nachhaltig.geeignet fürAnwendungEinfache und sichere Befestigung von schweren Rohrleitungen entlang der Wand.Zur Anwendung im Innen- und Außenbereich.

Die fischer Trägerklammer TKLS ist die effiziente Befestigungslösung an Stahlträgern ohne Schweißen und Bohren. Die TKLS eignet sich für jede Art von Rohrleitungsbefestigung, insbesondere auch für Sprinklerrohrleitungen. Sie wird mit dem Einschlagkeil fixiert. Durch die Verzahnung kann die Trägerklammer am Stahlträger nicht verrutschen. Die Prüfzeichen VdS und FM garantieren Sicherheit bei der Montage. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.VdS zugelassen.Galvanisch verzinkt.G9Die Bauform der TKLS mit Einschlagkeil erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.Die Zähne der TKLS verhindern wirksam das Abrutschen vom Stahlträger.VdS- und FM-Zulassung garantieren objektiv geprüfte Funktionssicherheit.Die Ausführung der TKLS aus Stahlblech gewährleistet höchste Tragkraft.Die TKLS lässt eine Vormontage der Gewindestange zu und ermöglicht jederzeit eine nachträgliche Höhenregulierung.geeignet fürAnwendungAlle Arten von Befestigungen mittels Gewindestange an Stahlbauträgern mit geneigten Flanschinnenseiten bis zu 14%.Für VdS-Anlagen sind ab DN 65 Sicherungslaschen erforderlich.Zur Anwendung im trockenen Innenbereich.

aus Spezial-Werkzeugstahl geschmiedet · rund · Arbeitsenden vergütet · rot pulverlackiert Weitere technische Eigenschaften: · Oberfläche: pulverlackiert

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

SSP ist die flache Halterung zur Verbindung von Solarschienen mit STSI- und STSR-Stockschrauben. SSP mit Anschluss an die untere Schienennut mit SKS-Schrauben und MU F M8-Muttern oder RHS Hammerkopfschrauben.Flachverbindungshalter zur Verbindung von Solarschienen mit STSI- und STSR-StockschraubenLangloch für größere Toleranz bei der SchienenmontageAusführung für StockschraubenHergestellt aus Edelstahl A2G9Das Langloch ermöglicht eine größere Toleranz bei der Schienenmontage.Den SSP Flachverbindungshalter zwischen die beiden Muttern der STSR-/STSI-Stockschraube einführen und anziehen.Verbinden Sie die Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU F M 8 mit dem Flachwinkel SSP.Verwenden Sie die Muttern an der STSR-/STSI-Stockschraube, um die Position der SSP-Flachhalterung zu justieren.geeignet fürAnwendungGeeignet für:Wellblech- und Faserzement- EindeckungenFür die Verbindung mit:SolarFish H33SolarFish H44SolarFish H83

Der Verbindungswinkel LAB ermöglicht eine individuelle Anpassung der Ausrichtung der PV-Module. Durch das Anbringen des LAB Verbindungswinkel an die RH-Dachhaken können PV-Module auch im Querformat montiert werden. Geeignet für alle RH-V und RH-VB Dachhaken (RH 40-52 V AL, RH 52-67 V AL, RH 40-52 VB AL, RH 52-67 VB AL).Schnelle und einfache Ausrichtung von PV-Modulen im QuerformatSchraube und Mutter zur Verbindung sind enthaltenDesign an die RH V und RH VB Dachhaken angepasstG9Verbindungsschraube und Mutter sind im Lieferumfang enthalten.Das Design des Verbindungswinkels ist perfekt an die Form des Hakens angepasst und hilft, die Schraube in Position zu halten, während die Mutter befestigt wird.Entfernen Sie die Hammerkopfschraube RHS 8x20 A2, die Sechskantmutter MU F und die am Haken vormontierte Antirutschplatte vom RH-Dachhaken.Positionieren Sie den LAB-Winkel auf dem flachen oberen Teil des Hakens und passen Sie die Höhe entsprechend an.Bringen Sie die Verbindungsschraube im Loch zwischen den LAB-Rippen an und montieren Sie die Antirutschplatte und die MU F-Mutter auf der gerändelten Seite des Dachhakens, um den Verbindungswinkel mit dem Dachhaken zu verbinden.Verbinden Sie das Solarprofil mit dem LAB-Verbindungswinkel mithilfe der Hammerkopfschraube RHS 8x20 A2.Ziehen Sie die MU F-Mutter mit einem Drehmoment von 10 Nm an.geeignet fürAnwendungInstallation von horizontal orientierten PV-Modulen auf ziegelgedeckten Schrägdächern in Kombination mit Dachhaken RH VB AL und RH V AL.

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen
