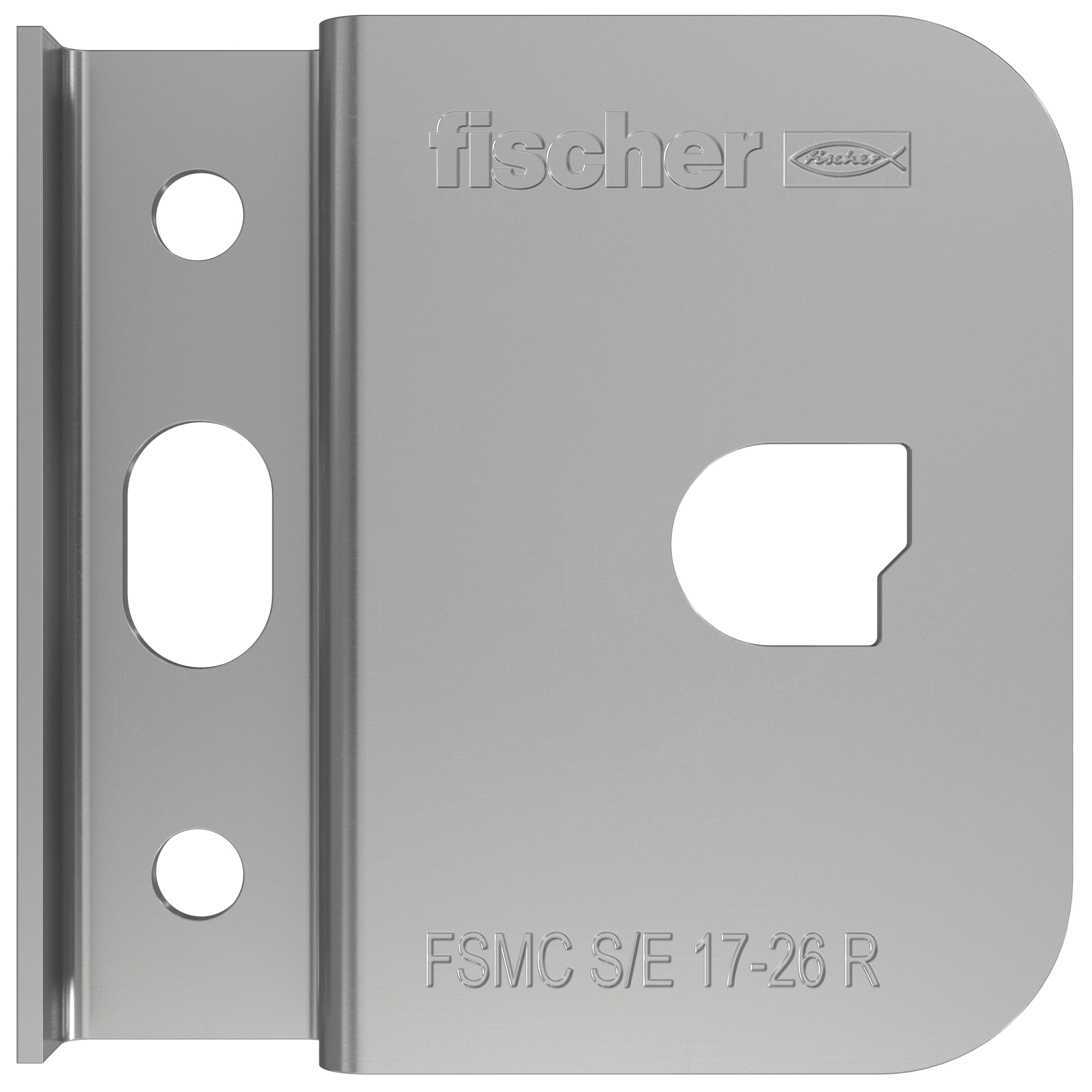

fischer Start-/End-Clip FSMC S/E 17-26 Edelstahl R
Abbildung ähnlich
Zur einfachen und schnellen Befestigung von PV-Modulen an vertikalen Fassaden
Produktnummer:
356662_573440
Hersteller:
FISCHER
EAN:
4048962527872
Lieferzeit:
3-5 Tage
110,88 €*
Versandart: Paket
Sofort verfügbar, Lieferzeit: 3-5 Tage
Produktnummer:
356662_573440
fischer Start-/End-Clip FSMC S/E 17-26 Edelstahl R
Der vielseitige Start-/End-Clip FSMC S/E ermöglicht die vertikale Befestigung von PV-Modulen an diversen Verankerungsgründen. Der FSMC S/E erfüllt zwei Funktionen, reduziert somit die Menge der Einzelteile und sorgt für mehr Flexibilität in der Montage. Selbst anspruchsvolle Anforderungen an die Fassade werden durch eine zwängungsfreie Montage erfüllt. Die verdeckte Befestigung ermöglicht es, ganzheitliche Fassadenfelder zu realisieren.
Mittlere Module:
Letztes Modul:
- Weniger Einzelteile: ein Clip für Start- und Endmontage
- Zwängungsfreies und lastenoptimiertes Design
- Kostenoptimiert und nutzerfreundlich dank einfacher und flexibler Montage
- Einsetzbar auf unterschiedlichsten Wanduntergründen
G9
- Schnelle und zwängungsfreie Montage des PV-Moduls durch die Befestigung mit der Schiebemutter FSMN.
- Ein Produkt für zwei Funktionen: Start- und Endclip.
- Hergestellt aus Edelstahl mit hoher Korrosionsschutzklasse III für höchste Witterungsbeständigkeit.
- Geeignet für alle Arten von gerahmten PV-Modulen mit Montagelöchern.
- Das System ermöglicht die Befestigung an diversen Wanduntergründen oder an Unterkonstruktionen.
Erstes Modul:
- Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
- Vor dem Eindrehen der Sperrzahnschrauben einen Tropfen Schraubensicherung auftragen
- Montage von mindestens zwei Start-/End-Clips FSMC S/E mit je einer fischer Sperrzahnschraube auf der einen Modulseite
- Montage von mindestens zwei Mittel-Clips FSMC M mit je einer fischer Sperrzahnschraube auf der gegenüberliegenden Modulseite
- Befestigung der Start-/End-Clips FSMC S/E im Bauuntergrund mittels Dübel, Holzschrauben o. ä.
- Befestigung der Mittel-Clips FSMC M im Bauuntergrund mittels Dübel, Holzschrauben o. ä.
Mittlere Module:
- Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
- Vor dem Eindrehen der Sperrzahnschrauben einen Tropfen Schraubensicherung auftragen
- Eindrehen der fischer Sperrzahnschrauben in die Schiebemuttern auf der einen Modulseite
- Montage von mindestens zwei Mittel-Clips FSMC M mit je einer fischer Sperrzahnschraube auf der gegenüberliegenden Modulseite
- Mittels Schlüssel-Schloss-Prinzip die Schrauben auf das vorherige Modul aufstecken und einschieben
- Befestigung der Mittel-Clips FSMC M im Bauuntergrund mittels Dübel, Holzschrauben o.ä.
Letztes Modul:
- Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
- Vor dem Eindrehen der Sperrzahnschrauben einen Tropfen Schraubensicherung auftragen
- Eindrehen der fischer Sperrzahnschrauben in die Schiebemuttern auf der einen Modulseite
- Montage von mindestens zwei Start-/End-Clips FSMC S/E mit je einer fischer Sperrzahnschraube auf der gegenüberliegenden Modulseite
- Mittels Schlüssel-Schloss-Prinzip die Schrauben auf das vorherige Modul aufstecken und einschieben
- Befestigung der Start-/End-Clips FSMC S/E im Bauuntergrund mittels Dübel, Holzschrauben o.ä.
geeignet für
- Diverse Bauuntergründe (Beton, Holz, Mauerwerk, Stahl, Trapezblech)
- Diverse Unterkonstruktionen (Aluminiumprofile, Stahlprofile, Holzlattung)
Anwendung
- Befestigung von PV-Modulen an Außenfassaden
Eigenschaften "fischer Start-/End-Clip FSMC S/E 17-26 Edelstahl R"
| Breite: | 90,00 mm |
|---|---|
| Breite_y: | 60 mm |
| Gewicht: | 970,00 gr |
| Höhe: | 90,00 mm |
| Höhe_y: | 60 mm |

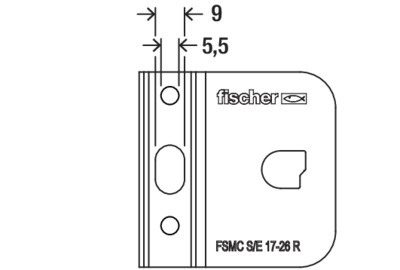

| Langloch: | 9 x 15 mm |
| Loch-Ø: | 5.5 mm |
| Lochrahmenabstand: | 17 - 26 mm |
| Länge: | 180,00 mm |
| Material: | Nicht rostender Stahl |
| Profi / DIY: | Profi |
| Stärke: | 1.5 mm |
| Typ: | Start-/End-Clip |
| Volumen: | 1458,00 cm³ |
