fischer Schienenverbinder FDCC

Die fischer Trägerklammer TKLG eignet sich für die Befestigung von Rohrleitungen, insbesondere Sprinklerrohren, an geneigten Stahlträgern ohne Schweißen und Bohren. Die Trägerklammer wird mit einer Schraube fixiert. Durch das bewegliche Gelenk mit Gewindeaufnahme M8 oder M10 erlaubt die TKLG eine Montage an geneigten Stahlträgern. Durch die integrierte Gewindeaufnahme lassen sich Gewindestangen einfach montieren. Die TKLG verfügt über ein FM- bzw. VdS Zulassung und erlaubt dadurch den Einsatz in ortsfesten Sprinkleranlagen . Gefertigt wird die TKLG aus hochwertigem Stahl und ist zum Schutz vor Korrosion galvanisch verzinkt.FM- bzw. VdS-Zulassung zur Anwendung in ortsfesten SprinkleranlagenEinfache Montage an Stahlträgern ohne Schweißen und BohrenBewegliches Gelenk zur Montage an geneigten StahlträgernG9Die gelenkige Bauform erlaubt die Montage an geneigten oder gekippten Stahlträgern ohne Schweißen und Bohren.Der Gelenkanschluss ist um 360° drehbar und erlaubt eine Winkelmontage von 0-180°.FM- und VdS-Zulassung garantieren objektiv geprüfte Funktionssicherheit.Geeignet zur Anwendung in ortsfesten Sprinkleranlagen.Die massive Ausführung der TKLG erlaubt eine hohe Tragkraft.Die Gewindeaufnahme M8 bzw. M10 erlaubt eine einfache und schnelle Montage von Gewindestangen an die TKLG.Geeignet für Stahlträger mit Flanschdicken bis max. 17mm.geeignet fürAnwendungDie gelenkige Trägerklammer TKLG ermöglicht eine einfache Befestigung von Rohrleitungen und Schienenabhängugen durch Klemmen an geneigten Stahlträgern.Zur Abhängung von Sprinklerleitungen an geneigten Stahlträgern bis zu einem Auslenkwinkel von max. 25° gemäß FM und VdS.Bei Rohrleitungen ≥ DN 65 und bei Montage an geneigten Stahlträgern muss die TKLG Trägerklammer für eine VdS konforme Montage zusätzlich mit der Sicherungslasche SS-TKLG am Stahlträger gesichert werden.Geeignet für Rohrleitungen bis DN 100 gemäß VdS.Geeignet für Stahlträger mit Flanschdicken von max. 17 mm.Zur Anwendung im trockenen Innenbereich.

Die fischer Gelenkrohrschelle FGRS Universal ist eine Rohrschelle mit einer Schraube aus galvanisch verzinktem Stahl der Werkstoffgüte DD11 mit Kombi-Anschlussgewinde M8 /M10 oder Gewinde M8. Der Schnellverschluss und das Kombi-Anschlussgewinde ermöglichen eine einfache und zeitsparende Montage.Das Einrasten des Schnellverschlusses garantiert die sichere Justage des Rohres ohne ein Aufspringen der Schelle. Damit können Rohrleitungen mit einem Außendurchmesser von 12 - 66 mm mit Gewindestange oder Stockschraube sicher im Innenbereich befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109.Mit Schallschutz-Prüfbericht für objektiv geprüfte Funktionssicherheit.Vollständiger und lückenloser Durchmesser-Spannbereich für die Befestigung jeder Rohrgröße.Schnellverschluss mit umlaufendem Rand für eine sichere und bequeme Montage.Schellenband mit ausgeprägten Sicken am Rand für einen festen Halt und eine einfache Rohrjustage.Kombi-TX-Schlitzgewinde für mehr Flexibilität bei der Montage.G9Der Schallschutz-Prüfbericht garantiert objektiv geprüfte Funktionssicherheit.Der vollständige und lückenlose Durchmesser-Spannbereich erlaubt das Befestigen jeder Rohrgröße.Der einzigartige Schnellverschluss mit umlaufendem Rand ermöglicht eine sichere und bequeme Montage.Das Schellenband mit ausgeprägten Sicken am Rand gibt der Schalldämmeinlage einen festen Halt und vereinfacht die Rohrjustage.Die kompakte Bauweise der Rohrschelle erlaubt ein einfaches, nachträgliches Isolieren.Das Kombi-TX-Schlitzgewinde der Schraube erhöht die Flexibilität bei der Montage.geeignet fürAnwendungZeitsparendes Befestigen von Rohrleitungen bis 2“ mit Gewindestangen oder Stockschrauben.Zur Anwendung im trockenen Innenbereich.

Der fischer Montagewinkel FAF ist ein Verbindungselement aus Edelstahl A4. Damit werden verschiedene Montageelemente des fischer Installationssystems miteinander verbunden.Korrosionsgeschützt aus Edelstahl A4.Robuste Ausführung.Mit 90-Grad-Winkel.G9Die unterschiedlichen Formen der Verbindungselemente flexibilisieren die Montage von Schienenkonstruktionen.Die Lochung der Verbindungselemente gewährleistet den Systemfit mit der FCN Clix P.geeignet fürAnwendungVerbindungselemente zur einfachen Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und FCN Clix P.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

Der fischer Montagewinkel PFAF ist ein Montageelement zur Gestaltung von einfachen Schienenkonstruktionen für das Durchstecksystem. Die Formlöcher in den Winkeln gewährleisten die Verbindung mit dem Durchsteck-Verbinder PFCN.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.G9Die Lochung der Montagewinkel gewährleistet den Systemfit mit dem Durchsteckverbinder PFCN.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.geeignet fürAnwendungVerbindungselemente zur Gestaltung von einfachen Schienenkonstruktionen für das Durchstecksystem

Die Auslegerkonsole FCA ist als zweites Basiselement des Schienensystems FUS für die Befestigung von Installationen wie Rohrtrassen entlang der Wand geeignet. Die Auslegerkonsole wird durch die um 90° zueinander gedrehten Langlöcher in der Grundplatte direkt am Untergrund befestigt. fischer bietet Standardlängen von 200 - 1000 mm, ein Ablängen ist somit nicht notwendig. Dies spart Zeit und Kosten. Der Brandschutznachweis nach MLAR/EN13501 bietet ein Plus an Sicherheit.Brandprüfbericht nach MLAR/EN 13501.Abgestuftes Längensortiment.Unterschiedliche Lochgeometrie.Hohe Montageflexibilität.G9Der Brandprüfbericht nach MLAR/EN13501 garantiert objektiv geprüfte Funktionssicherheit.Das abgestufte Längensortiment lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Die um 90° zueinander gedrehten Langlöcher der Grundplatte erlauben eine einfache Ausrichtung der Konsole.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter zur Aufnahme hoher Querlasten sicheren Halt z. B. bei der vertikalen Montage.geeignet fürAnwendungSchnelle und einfache Montage von z.B. Rohrtrassen entlang der Wand.Zur Anwendung im Innen- und Außenbereich.

Die fischer Winkelkonsole WK eignet sich als Verbindung der Montageschienen FUS mit Schraube und Schiebemutter FCN Clix P oder an den Untergrund. Die Winkelkonsole gibt aufgrund ihrer Bauform einer Tragekonstruktion und Befestigungen von Rohrleitungen und -komponenten sehr hohe Stabilität und Festigkeit. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Version mit feuerverzinkter Oberfläche ist für die Installation im Freien geeignet.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS SchienenAnwendungsgerechter Korrosionsschutz durch Feuerverzinkte OberflächeZur Anwendung im Innen- und AußenbereichG9Die Bauform der Winkelkonsole erlaubt das Befestigen von Rohrschellen oder Montageschienen.Die stabile Winkelkonsole gibt einer Tragekonstruktion sehr hohe Stabilität und Sicherheit.geeignet fürAnwendungStabile Winkelkonsole zur Aussteifung von FUS-Schienenkonstruktionen und zum Befestigen von Rohrleitungen.Zur Anwendung im Innen- und Außenbereich.

Warmgewalzte Ankerschienen kombinieren höchste Tragfähigkeit und Sicherheit.Tragfähigkeit in alle Richtungen. Ausgezeichnete Tragfähigkeit in Längsrichtung in Kombination mit FBC-S durch die Vollverzahnung des Systems.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren optimale Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen. Ausgezeichnete Tragfähigkeit in Längsrichtung in Kombination mit FBC-S durch die Vollverzahnung des Systems.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit gezahnten Hammerkopfschrauben FBC-S.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

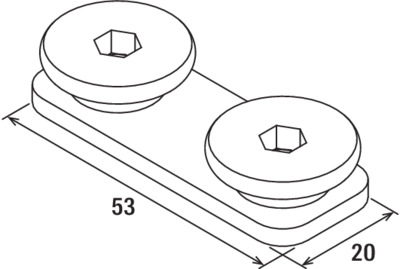

Der Schienenverbinder FDCC ermöglicht die einfache Herstellung von FUS Doppelschienen aus 2 Einzelschienen. Die einfache Montage des FDCC an den Schienenlanglöchern erfordert lediglich ein Werkzeug und erlaubt sogar die Verbindung verschiedener FUS Schienentypen miteinander.Einfache Verbindung von FUS Schienen zur Herstellung von Doppelschienen Unkomplizierter Problemlöser bei kurzfristigem Bedarf an Doppelschienen auf der BaustelleDie Oberflächenbeschichtung sorgt für einen hohen Korrosionsschutz gegen UmwelteinflüsseG9Einfache Verbindung von FUS-Schienen Rückseite an Rückseite zur Herstellung von Doppelschienen.Unkomplizierter Problemlöser bei kurzfristigem Bedarf an Doppelschienen auf der Baustelle unter Verwendung von FUS-Standardschienen.geeignet fürAnwendungZur Herstellung von Doppelschienen aus dem FUS Schienensortiment.Für FUS Schienen FUS 41, FUS 62 mit Wandstärken 2,0 und 2,5 mm geeignet.Die Verbindung der FUS Schienen erfolgt über die Schienenlochung.Jede Doppelschiene benötigt einen FDCC an jedem Ende und weitere FDCCs entsprechend des empfohlenen Abstandes gemäß Lasttabelle.Im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

Das Ladegerät FSS-BC dient zum schnellen Aufladen aller CAS Li-Ion und LiHD Akkupacks. Es ist somit auch für die Akkus der fischer Akku-Schlagschrauber FSS 18V 400 BL und 600 sowie der fischer Akku-Auspressgeräte FIS DB S Pro und FIS DB SL Pro geeignet.Spannungsbreite 12-36V.Geeignet für unterschiedliche Akku-Ausführungen.G9Das fischer Ladegerät FSS-BC deckt die Spannungsbreite von 12-36V ab und ist somit für unterschiedliche Akku-Ausführgen verwendbar.Die Akkus FSS-B 18V 4.0Ah und 2.0Ah sind sowohl für beide fischer Schlagschrauber Ausführungen (400Nm und 600Nm), sowie für beide Ausführungen der Akku-Auspressgeräte (FIS DB S Pro / SL Pro) geeignet.geeignet fürAnwendung

Die Konstruktionselemente fischer Montagewinkel MW 90° und MWU 90° schaffen mit der Schiebemutter FSM Clix P passgenaue und einfache Verbindungen von Montageschienen miteinander oder zum Untergrund. Die speziellen Haltelaschen ermöglichen das passgenaue Einsetzen des MW 90° längs und quer zum Schienenprofil FLS. Der MWU kann direkt am Untergrund platzsparend befestigt werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FLS Schienen und FSM Clix PAnwendungsgerechter Korrosionsschutz durch galv. VerzinkungZur Anwendung im trockenen InnenbereichG9Die flache Seite mit Langloch des MWU 90°-Montagewinkel ermöglicht die Montage direkt an den Untergrund für eine platzsparende Befestigung.Die Standardlochung der Montagewinkel erlaubt den exakten Anschluss mittels FSM Clix P-Schiebemutter und Schraube an FLS-Montageschienen.geeignet fürAnwendungKonstruktionselement zur Gestaltung von einfachen Schienenverbindungen mit der Schiebemutter FSM Clix P.Zur Anwendung im trockenen Innenbereich.

SolarMetal P AL Blechdach ist eine Profil aus Aluminiumlegierung zur Befestigung von Photovoltaikanlagen auf Flach- oder Schrägdächern mit Trapezblech. Das Profil ist für die Befestigung orthogonal zu den Blechrippen optimiert und ermöglicht die Montage von Photovoltaik-Paneelen im Hochformat (lange Seite entlang der Hochsicke des Trapezblechs). Durch die Verwendung von ALG-Nieten ist die Montage schnell und einfach. Das Photovoltaikmodul kann sowohl mit den Universalklemmen PM U / PM C U als auch mit den vormontierten Klemmen PM F / PM C schnell montiert werden.Profil zur Befestigung von PV-Modulen im Hochformat auf Trapezblechen.Die Höhe von 50 mm verbessert die Hinterlüftung.Kompatibel mit der Installation von Photovoltaik-Optimierern.Kompatibel mit ALG-Nieten oder selbstbohrenden Solarschrauben 6x25 EPDM.G9Kurze Schienen zur Kostenoptimierung und zur Vermeidung von Problemen mit thermischer Ausdehnung.Vorgebohrte Teile für die Montage sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-Schrauben.Passend für das gesamte fischer Klemmensortiment.SolarMetal P H50 ist für die Installation von Photovoltaik-Optimierern ausgelegt: die Höhe von 50 mm trägt zu einer verbesserten Hinterlüftung der Module bei.Bestimmen Sie den Achsabstand der Befestigungen je nach Neigung der Trapezblechrippen und den Schnee- und Windlasten vor Ort.Kleben Sie eine Lage Butylklebeband CG INT (Mindestlänge 80 mm) zwischen Profil und Trapezblech.Bei der Befestigung mit ALG Nieten, positionieren Sie das Profil auf dem Trapezblech und bohren Sie Profil und Blech gemeinsam mit einem 5,5 mm-Bohrer auf.Bei der Befestigung mit 6x25 EPDM Bohrschrauben, bohren Sie nur das SolarFlat Blechdach-Profil an der Stelle vor, an der die Befestigung erfolgen soll. Positionieren Sie das bereits vorgebohrte Profil auf dem Blech und schrauben Sie die selbstbohrende Schraube durch das vorgebohrte Loch ein.geeignet fürAnwendungGeeignet für die vertikale Installation von Photovoltaikanlagen auf TrapezblechenMontage quer über die Hochsicken hinweg

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Die fischer Trägerklammer TKLS ist die effiziente Befestigungslösung an Stahlträgern ohne Schweißen und Bohren. Die TKLS eignet sich für jede Art von Rohrleitungsbefestigung, insbesondere auch für Sprinklerrohrleitungen. Sie wird mit dem Einschlagkeil fixiert. Durch die Verzahnung kann die Trägerklammer am Stahlträger nicht verrutschen. Die Prüfzeichen VdS und FM garantieren Sicherheit bei der Montage. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.VdS zugelassen.Galvanisch verzinkt.G9Die Bauform der TKLS mit Einschlagkeil erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.Die Zähne der TKLS verhindern wirksam das Abrutschen vom Stahlträger.VdS- und FM-Zulassung garantieren objektiv geprüfte Funktionssicherheit.Die Ausführung der TKLS aus Stahlblech gewährleistet höchste Tragkraft.Die TKLS lässt eine Vormontage der Gewindestange zu und ermöglicht jederzeit eine nachträgliche Höhenregulierung.geeignet fürAnwendungAlle Arten von Befestigungen mittels Gewindestange an Stahlbauträgern mit geneigten Flanschinnenseiten bis zu 14%.Für VdS-Anlagen sind ab DN 65 Sicherungslaschen erforderlich.Zur Anwendung im trockenen Innenbereich.

Die Auslegerkonsole FCA ist als zweites Basiselement des Schienensystems FUS für die Befestigung von Installationen wie Rohrtrassen entlang der Wand geeignet. Die Auslegerkonsole wird durch die um 90° zueinander gedrehten Langlöcher in der Grundplatte direkt am Untergrund befestigt. fischer bietet Standardlängen von 200 - 1000 mm, ein Ablängen ist somit nicht notwendig. Dies spart Zeit und Kosten.Abgestuftes Längensortiment.Unterschiedliche Lochgeometrie.Hohe Montageflexibilität.G9Das abgestufte Längensortiment lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Die um 90° zueinander gedrehten Langlöcher der Grundplatte erlauben eine einfache Ausrichtung der Konsole.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter zur Aufnahme hoher Querlasten sicheren Halt z. B. bei der vertikalen Montage.geeignet fürAnwendungSchnelle und einfache Montage von z.B. Rohrtrassen entlang der Wand.Zur Anwendung im trockenen Innenbereich

Präzisionsausführung · Kopfstück (Schenkel) aus Aluminium Präzisionsfrästeil · veredelt beidseitig durch Nußbaum-Holzeinlage mit Griffhohlkehlen · Stahlschiene gehärtet mit Maßskala und justierbar mittels Präzisionsjustierschraube Weitere technische Eigenschaften: · Haarlineal: 210mm · Grifflänge: 150mm · prüfpflichtig: ja

Die hochwertige fischer Montageschiene FUS 21/2,0 A2 ist eine C-Profil-Montageschiene zur Herstellung von sicheren horizontalen und vertikalen Installationen. Ermöglicht die schnelle und rationelle Befestigung von Rohrsträngen und Tragkonstruktionen. Die Schienengeometrie gewährleistet die Verwendung des umfangreichen fischer Zubehörsortiments. Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter sicheren Halt bei vertikalen Montagen und hohen Querlasten. Verschiedene Schienen-Wandstärken erlauben eine wirtschaftliche Schienenauslegung. Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Bauteile. Langlöcher in der Schiene ermöglichen mehr Flexibilität bei der Montage der Anbauteile.Hochkorrosionsbeständiger Stahl A2.Skalierung auf den Montageschienen.Langlöcher für mehr Montageflexibilität.G9Die gleiche Schienengrundgeometrie gewährleistet die Verwendung des umfangreichen Zubehörsortiments für alle Schienenabmessungen.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter sicheren Halt zur Aufnahme hoher Querlasten wie z. B. bei der vertikalen Montage.Verschiedene Schienen-Wandstärken erlauben eine wirtschaftliche Schienenauslegung.Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Anbauteile bei der Montage.geeignet fürAnwendungHerstellen von sicheren horizontalen und vertikalen Installationen.Schnelle und rationelle Befestigung von Rohrsträngen und Tragekonstruktionen.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch KorrosionNicht geeignet zur Anwendung in chloridhaltiger Umgebung.

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Die fischer multidimensionalen Winkel PFUF 2D, 3D und 4D verbinden mehrdimensionale Konstruktionen mit den Montageschienen FUS und dem Durchsteckverbinder PFCN. Mit den PFUF 3D und 4D Verbindungselementen lassen sich mehrseitige Schachtkonstruktionen innerhalb kurzer Zeit leicht und einfach erstellen. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen mit feuerverzinkter bzw. Zinklamellen (zl) Oberfläche und aus nicht rostendem Stahl sind für die Installation im Freien und hochkorrosiver Umgebung geeignet.G9Mit den mehrdimensionalen PFUF-Konstruktionselementen lassen sich mehrdimensionale Konstruktionen innerhalb kurzer Zeit erstellen.Die Lochung der Konstruktionselemente gewährleistet den Systemfit mit dem Durchsteck-Verbinder PFCN.Die unterschiedlichen Formen der Verbindungselemente ermöglichen eine flexible Montage von Schienenkonstruktionen.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.geeignet fürAnwendungKonstruktionselemente zur Herstellung von mehrdimensionalen Konstruktionen mit FUS-Schienen mittels Durchsteckverbinder PFCN.PFUF D: Zur Anwendung im trockenen Innenbereich.PFUF D zl: Zur Anwendung im Innen- und Außenbereich.PFUF D A4: Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

Der Verbindungswinkel LAB ermöglicht eine individuelle Anpassung der Ausrichtung der PV-Module. Durch das Anbringen des LAB Verbindungswinkel an die RH-Dachhaken können PV-Module auch im Querformat montiert werden. Geeignet für alle RH-V und RH-VB Dachhaken (RH 40-52 V AL, RH 52-67 V AL, RH 40-52 VB AL, RH 52-67 VB AL).Schnelle und einfache Ausrichtung von PV-Modulen im QuerformatSchraube und Mutter zur Verbindung sind enthaltenDesign an die RH V und RH VB Dachhaken angepasstG9Verbindungsschraube und Mutter sind im Lieferumfang enthalten.Das Design des Verbindungswinkels ist perfekt an die Form des Hakens angepasst und hilft, die Schraube in Position zu halten, während die Mutter befestigt wird.Entfernen Sie die Hammerkopfschraube RHS 8x20 A2, die Sechskantmutter MU F und die am Haken vormontierte Antirutschplatte vom RH-Dachhaken.Positionieren Sie den LAB-Winkel auf dem flachen oberen Teil des Hakens und passen Sie die Höhe entsprechend an.Bringen Sie die Verbindungsschraube im Loch zwischen den LAB-Rippen an und montieren Sie die Antirutschplatte und die MU F-Mutter auf der gerändelten Seite des Dachhakens, um den Verbindungswinkel mit dem Dachhaken zu verbinden.Verbinden Sie das Solarprofil mit dem LAB-Verbindungswinkel mithilfe der Hammerkopfschraube RHS 8x20 A2.Ziehen Sie die MU F-Mutter mit einem Drehmoment von 10 Nm an.geeignet fürAnwendungInstallation von horizontal orientierten PV-Modulen auf ziegelgedeckten Schrägdächern in Kombination mit Dachhaken RH VB AL und RH V AL.
