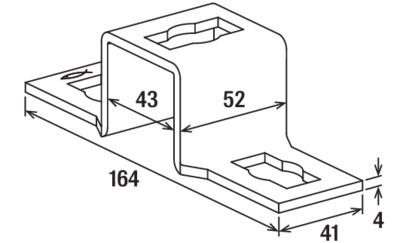

fischer U-Formteil PFUF 41 zl

Das fischer Verbindungselement FUF ist eine Montageelement zur Gestaltung von mehrdimensionalen Schienenkonstruktionen. Die Lochung des Verbindungselement gewährleistet den Systemfit mit der FCN Clix P.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS Schienen und FCN Clix PAnwendungsgerechter Korrosionsschutz durch Feuerverzinkte OberflächeZur Anwendung im Innen- und AußenbereichG9Die unterschiedlichen Formen der Verbindungselemente flexibilisieren die Montage von Schienenkonstruktionen.Die Lochung der Verbindungselemente gewährleistet den Systemfit mit der FCN Clix P.geeignet fürAnwendungVerbindungselemente zur Gestaltung von mehrdimensionalen Schienenkonstruktionen.Zur Anwendung im Innen- und Außenbereich.

Der kompakte fischer Festpunkt FSFP mit Schalldämmeinlage eignet sich bei Heizungs- und Kälteleitungen zur Ausrichtung der thermisch bedingten Rohrausdehnungen in die gewünschte Richtung. Der Festpunkt FSFP mit hitzebeständiger Dämmeinlage ist komplett vormontiert und dadurch einfach und zeitsparend zu montieren. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Verhindert unerwünschte Verschiebungen zwischen den Rohren und den Bauwerken.Alterungsbeständiges Dämmelement des Fixpunkts verbessert den Schallschutz.G9Das alterungsbeständige Dämmelement des Fixpunkts widersteht den Hitzelasten des Rohres und verhindert dauerhaft die Minderung der Körperschalldämmung.Der komplett vormontierte FSFP-Festpunkt gewährt eine einfache und schnelle Montage.Die kompakte Bauform des Fixpunkts ermöglicht die Aufnahme hoher Rohrlasten in jeder Einbaulage.geeignet fürAnwendungVerhinderung von unerwünschten Verschiebungen zwischen den Rohren und den BauwerkenAusrichtung der Ausdehnung in die gewünschte Richtung

Die fischer Winkelkonsole WK eignet sich als Verbindung der Montageschienen FUS mit Schraube und Schiebemutter FCN Clix P oder an den Untergrund. Die Winkelkonsole gibt aufgrund ihrer Bauform einer Tragekonstruktion und Befestigungen von Rohrleitungen und -komponenten sehr hohe Stabilität und Festigkeit. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Version mit feuerverzinkter Oberfläche ist für die Installation im Freien geeignet.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS SchienenAnwendungsgerechter Korrosionsschutz durch Feuerverzinkte OberflächeZur Anwendung im Innen- und AußenbereichG9Die Bauform der Winkelkonsole erlaubt das Befestigen von Rohrschellen oder Montageschienen.Die stabile Winkelkonsole gibt einer Tragekonstruktion sehr hohe Stabilität und Sicherheit.geeignet fürAnwendungStabile Winkelkonsole zur Aussteifung von FUS-Schienenkonstruktionen und zum Befestigen von Rohrleitungen.Zur Anwendung im Innen- und Außenbereich.

Die fischer Halteklaue HK 41 ist ein Verbindungselement, das zur Stabilisierung des Schienenprofils eingesetzt wird. Die U-Form der Halteklaue verhindert wirksam das Aufbiegen des Profils. Ihre Form ermöglicht zudem die schnelle und einfache Durchsteckmontage. fischer bietet die HK 41 mit den Standardlochungen 8,5 mm, 10,5 mm, 12,5 mm oder 17 mm. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen mit feuerverzinkter bzw. Zinklamellen (zl) Oberfläche und aus nicht rostendem Stahl sind für die Installation im Freien und hochkorrosiver Umgebung geeignet. Der Brandschutznachweis bietet ein Plus an Sicherheit.Halteklaue zur stabilen Direkt-Montage von FUS-Schienen an den Untergrund oder zur steifen Befestigung von Rohrschellen an FUS-Schienen mittels FSM ClixFormschlüssige Verbindung mit der FUS-Schiene durch seitlich gebogene KonturenBrandschutzprüfung R120Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30G9Formschlüssige Verbindung mit der FUS-Schiene durch seitlich gebogene Konturen.Durch die Form der Halteklaue ist die Durchsteckmontage von Schienenprofilen einfach und schnell möglich.Brandschutzprüfung R120 & Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30.geeignet fürAnwendungMit der Halteklaue HK können stabile Verbindungen an den FUS-Profilen und beim Befestigen an den Untergrund erstellt werden.Zur Anwendung im Innen- und Außenbereich.

Die fischer Klemmkonsole FHBC dient zur Montage von FUS Profilschienen an Stahlträgern.Einfache Montage von FUS Profilschienen an Stahlträgern - ohne Bohren.G9Einfache Montage von FUS-Profilschienen an den Flanschen von Stahlträgern.Der FHBC ermöglicht die Montage von FUS-Profilschienen an Stahlträgern ohne Bohren.geeignet fürAnwendungZur Montage von FUS-Profilschienen zwischen den Flanschen von Stahlträgern und U-ProfilenGeeignet für FUS-Schienen FUS 41Zur Anwendung im trockenen Innenbereich

Breite 100 mm · Schlitze 30 x 5 mm · Stärke 1,5 mm · Aluminium naturfarbig F1 · Randbreite (Längsrichtung) 16 mm · Steghöhe 15 mm Weitere technische Eigenschaften: · Material: Aluminium

Die Auslegerkonsole FMC ist als zweites Basiselement des fischer Massiven Schienensystems FMS für die Befestigung von schweren Rohrtrassen entlang der Wand geeignet. Die Auslegerkonsole wird durch die Langlöcher in der Grundplatte direkt am Untergrund befestigt. fischer bietet Standardlängen von 500 - 1.500 mm, was ein aufwendiges Ablängen am Einsatzort vermeidet. Dies spart Zeit und Kosten. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien.Das abgestufte Längensortiment der FMC Auslegerkonsolen lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Das vollständig feuerverzinkte Produktsortiment gewährleistet eine Verarbeitung vor Ort ohne nachträgliche Beschichtung und vereinfacht und beschleunigt den Montageprozess nachhaltig.G9Das abgestufte Längensortiment der FMC-Auslegerkonsolen lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Das vollständig feuerverzinkte Produktsortiment gewährleistet eine Verarbeitung vor Ort ohne nachträgliche Beschichtung und vereinfacht und beschleunigt den Montageprozess nachhaltig.geeignet fürAnwendungEinfache und sichere Befestigung von schweren Rohrleitungen entlang der Wand.Zur Anwendung im Innen- und Außenbereich.

fischer Sattelflansche sind optimale Verbindungselemente von Schiene zu Untergrund oder Stahlbau. Die Verbindung zum Montageprofil FMP erfolgt durchweg mit dem fischer Hammerkopf-Steckverbinder FMHB oder durch Trägerklammern und Anker zum Untergrund. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien und in korrosiver Umgebung.Der passgenaue Sattel des FMSF Sattelflansch lässt die Montage durch Einlegen der Montageschiene zu und vereinfacht so den Montageprozess nachhaltig.Die stabile Ausführung und die größenabgestufte Grundplatte des Sattelflansch FMSF bietet je nach Konstruktion das optimale Lastniveau und sorgt für sicheren Halt.G9Der passgenaue Sattel des Sattelflansch FMSF lässt die Montage durch Einlegen der Montageschiene zu und vereinfacht so den Montageprozess nachhaltig.Die stabile Ausführung und die größenabgestufte Grundplatte des Sattelflansch FMSF bietet je nach Konstruktion das optimale Lastniveau und sorgt für sicheren Halt.geeignet fürAnwendungElement zur stabilen Konstruktion der Verbindung zwischen Schiene und Bauwerk.Zur Anwendung im Innen- und Außenbereich.

Der fischer Sammelhalter SHA ist eine Lösung, um mehrere Elektrokabel wirtschaftlich gebündelt zu befestigen. Dank des Verschlusses kann der Sammelhalter einfach geöffnet und nachbelegt werden. Der Sammelhalter kann mit dem Montagesockel mit Steckdübel SF plus MS in Beton und Vollstein aus Bims und Kalksand oder mit Dübel und Schraube befestigt werden. Für eine schnelle und wirtschaftliche Montage können die Sammelhalter untereinander gekoppelt oder mit dem Kopplungsteil SHA KP nebeneinander angeordnet werden.Einfache Nachbelegung durch wiederverschließbaren Verschluss.Montage mehrerer Sammelhalter mit nur einem Montagesockel. Das spart Kosten.Flexible Befestigung mit Steckfix plus, Montagesockel SHA MS oder mit Schraube und Dübel.Aus hochwertigem Nylon.Einfache Bündelung und Verlegung von mehreren Kabel.G9Einfache Bündelung und wirtschaftliche Verlegung von mehreren Elektrokabeln.Der Verschluss des Sammelhalters SHA ermöglicht eine einfache Nachbelegung und sorgt so für hohe Montagefreundlichkeit.Das Koppeln mehrerer Sammelhalter SHA erlaubt eine wirtschaftliche Kabelbefestigung an nur einem Montagesockel MS.Der Montagesockel MS ermöglicht verschiedene Befestigungsoptionen und sorgt für höchste Flexibilität bei der Installation.Das langlebige Nylonmaterial ist halogen- und silikonfrei, ermöglicht den ganzjährigen Einsatz auch bei Frost und sorgt so für hohe Sicherheit.Der Sammelhalter SHA kann wahlweise mit dem Steckfix plus, Montagesockel MS oder mit Dübel und Schraube befestigt werden.Anschließend werden in den Sammelhalter SHA die Elektrokabel eingelegt. Der Verschluss ermöglicht eine einfache Öffnung und schnelle Nachbelegung.Mit dem Kopplungsteil SHA KP können die Sammelhalter SHA auch nebeneinander angereiht werden.Der maximale Montageabstand von 80 cm darf nicht überschritten werden.Temperaturbeständigkeit im montierten Zustand von -20 °C bis +80 °C.geeignet fürBei Verwendung von Steckdübel SD:BetonBims-VollsteinKalksandvollsteinNaturstein mit dichtem GefügeVollziegelAnwendungElektrokabel, lose und gebündelt

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Stahl · blau verzinkt · innen versenkt · gleichschenkelig Weitere technische Eigenschaften: · Oberfläche: blau verzinkt

Die fischer Trägerklammer TKLS ist die effiziente Befestigungslösung an Stahlträgern ohne Schweißen und Bohren. Die TKLS eignet sich für jede Art von Rohrleitungsbefestigung, insbesondere auch für Sprinklerrohrleitungen. Sie wird mit dem Einschlagkeil fixiert. Durch die Verzahnung kann die Trägerklammer am Stahlträger nicht verrutschen. Die Prüfzeichen VdS und FM garantieren Sicherheit bei der Montage. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.VdS zugelassen.Galvanisch verzinkt.G9Die Bauform der TKLS mit Einschlagkeil erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.Die Zähne der TKLS verhindern wirksam das Abrutschen vom Stahlträger.VdS- und FM-Zulassung garantieren objektiv geprüfte Funktionssicherheit.Die Ausführung der TKLS aus Stahlblech gewährleistet höchste Tragkraft.Die TKLS lässt eine Vormontage der Gewindestange zu und ermöglicht jederzeit eine nachträgliche Höhenregulierung.geeignet fürAnwendungAlle Arten von Befestigungen mittels Gewindestange an Stahlbauträgern mit geneigten Flanschinnenseiten bis zu 14%.Für VdS-Anlagen sind ab DN 65 Sicherungslaschen erforderlich.Zur Anwendung im trockenen Innenbereich.

Die fischer Trägerkralle TKR 21-42 ist ein Befestigungselement aus Edelstahl A4. Damit werden Montageschienen zur Befestigung von Rohren und Kanälen direkt am T-Träger befestigt. Für das Befestigen ist kein Bohren oder Schweißen notwendig. Die Trägerkrallen können demontiert werden.Spannbügel zur direkten Verbindung von FUS Schienen mit Stahlträgern.Kein Bohren, kein Schweißen erforderlich.Anwendungsgerechter Korrosionsschutz durch Edelstahlausführung.Zur Anwendung im Innen- und Außenbereich.G9Die Konstruktion der Trägerkralle macht das Befestigen ohne Bohren oder Schweißen möglich.Die Bauform der Trägerkralle gewährt das einfache Verschieben der Schienenanbindung.geeignet fürAnwendungBefestigung am Stahlträger mit jeweils zwei Trägerkrallen

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Die fischer Trägerkralle TKR ist ein Spannbügel zur Befestigung von Montageschienen an Stahlträgern. Die TKR wird auf beiden Seiten an Trägern unterschiedlicher Breite angebracht. Bohren oder Schweißen ist nicht notwendig, dies spart Zeit. fischer bietet die TKR in 3 Größen von 21 -124 mm Höhe. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Spannbügel zur direkten Verbindung von FUS Schienen mit StahlträgernKein Bohren, kein Schweißen erforderlichAnwendungsgerechter Korrosionsschutz durch galv. VerzinkungZur Anwendung im trockenen InnenbereichG9Die Konstruktion der Trägerkralle macht das Befestigen ohne Bohren oder Schweißen möglich.Die Bauform der Trägerkralle gewährt das einfache Verschieben der Schienenanbindung.geeignet fürAnwendungBefestigung am Stahlträger mit jeweils zwei Trägerkrallen

Das fischer Lochband LBK mit eingestanzten Löchern zur einfachen Montage in kunststoffummantelter Ausführung. Die Blechstärken der Lochbänder erlauben ein einfaches Ablängen mittels Blechschere. Die Lochgeometrie der Lochbänder ermöglicht die Bodenbefestigung mit dem fischer Einschlagnagel ED.Galvanisch verzinkt.G9Die Blechstärken und Kunststoffmantel der Lochbänder erlauben ein einfaches Ablängen mittels Blechschere.Die Lochgeometrie der Lochbänder lässt die Bodenbefestigung mit dem fischer Einschlagnagel ED im System zu.geeignet fürBei Verwendung von Einschlagnagel ED:BetonAnwendungStahlband mit eingestanzten Löchern zur einfachen Montage von Rohrleitungen an den Untergrund z. B. auf dem RohfußbodenFür Deckenabhängung an Beton passt der fischer Nagelanker FNA.Zur Befestigung an Gewindestangen fischer Rohraufhänger RAH verwenden.Zur Anwendung im trockenen Innenbereich.

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Die fischer Stützelemente PSAE 300 und 500 bieten zusammen mit der fischer Auslegerkonsole FCA oder der Montageschiene FUS hohe Sicherheit und Stabilität. Die zwei Größen der Stützelemente passen sich an die Abmessungen der Schiene und Konsole genau an. Mithilfe der Schiebemutter FCN Clix P plus Schraube oder dem Durchsteck-Verbinder PFCN werden die Stützelemente schnell und sicher mit dem Schienenprofil verbunden.Konstruktionselement zur Verwendung als Stützelement zum Aussteifen von Schienenkonstruktionen.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.G9Das stabile Stützelement PSAE gibt einer Tragekonstruktion sehr hohe Stabilität und Sicherheit.Die Lochung des Konstruktionselements gewährleistet den Systemfit mit dem Durchsteck-Verbinder PFCN.Mit zusätzlicher PU-Adapterscheibe ist die Befestigung von Elementen mit Formloch direkt an der Wand oder Decke mit Dübel oder Schraube möglich.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.geeignet fürAnwendungElemente zur Herstellung von stabilen Konsolenkonstruktionen mit FUS-Schienen oder FCA-Konsolen mittels Durchsteck-Verbinder PFCN.Zur Anwendung im trockenen Innenbereich.
