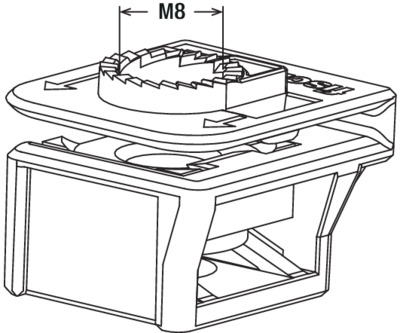

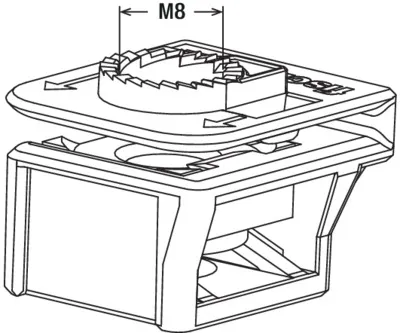

fischer Schiebemutter FSMN II M8 R, Edelstahl

fischer Schiebemutter FSMN II M8 R, Edelstahl

Mit der korrosionsbeständigen Schiebemutter FSMN II aus A4 Edelstahl werden der fischer PV-Clip FSMC und das PV-Modul sicher und mechanisch verbunden. Das Produkt erlaubt Materialausdehnungen und ermöglicht somit eine zwängungsfreie Montage.

  • Integrierter Potentialausgleich automatisch bei der Montage
  • Aus Edelstahl A4 und Glasfaserverstärker Kunststoffmantel
  • Mutter wird einfach über den Rahmen geschoben - besonders schnelle Montage
  • Zwängungsfreie Montage

G9

  • Abgestimmt auf das fischer PV-Clip System zur Befestigung von PV-Modulen an Fassaden.
  • Das Design ermöglicht eine schnelle und unkomplizierte Montage.
  • Produkt aus Edelstahl mit hoher Korrosionsschutzklasse III für hohe Witterungsbeständigkeit.
  • Integrierter Potentialausgleich

Erstes Modul:

  • Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
  • Montage von mindestens zwei Start-/End-Clips FSMC S/E mit je einer fischer Sperrzahnschraube mit Klemmbeschichtung auf der einen Modulseite
  • Montage von mindestens zwei Mittel-Clips FSMC M mit je einer fischer Sperrzahnschraube mit Klemmbeschichtung auf der gegenüberliegenden Modulseite
  • Befestigung der Start-/End-Clips FSMC S/E im Bauuntergrund mittels Dübel, Holzschrauben o. ä.
  • Befestigung der Mittel-Clips FSMC M im Bauuntergrund mittels Dübel, Holzschrauben o. ä.
Mittlere Module:
  • Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
  • Eindrehen der fischer Sperrzahnschrauben mit Klemmbeschichtung in die Schiebemuttern auf der einen Modulseite.
  • Montage von mindestens zwei Mittel-Clips FSMC M mit je einer fischer Sperrzahnschraube mit Klemmbeschichtung auf der gegenüberliegenden Modulseite
  • Mittels Schlüssel-Schloss-Prinzip die Schrauben auf das vorherige Modul aufstecken und einschieben
  • Befestigung der Mittel-Clips FSMC M im Bauuntergrund mittels Dübel, Holzschrauben o.ä.
Letztes Modul:
  • Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
  • Eindrehen der fischer Sperrzahnschrauben mit Klemmbeschichtung in die Schiebemuttern auf der einen Modulseite.
  • Montage von mindestens zwei Start-/End-Clips FSMC S/E mit je einer fischer Sperrzahnschraube mit Klemmbeschichtung auf der gegenüberliegenden Modulseite
  • Mittels Schlüssel-Schloss-Prinzip die Schrauben auf das vorherige Modul aufstecken und einschieben
  • Befestigung der Start-/End-Clips FSMC S/E im Bauuntergrund mittels Dübel, Holzschrauben o.ä.

geeignet für

  • Diverse Bauuntergründe (Beton, Holz, Mauerwerk, Stahl, Trapezblech)
  • Diverse Unterkonstruktionen (Aluminiumprofile, Stahlprofile, Holzlattung)

Anwendung

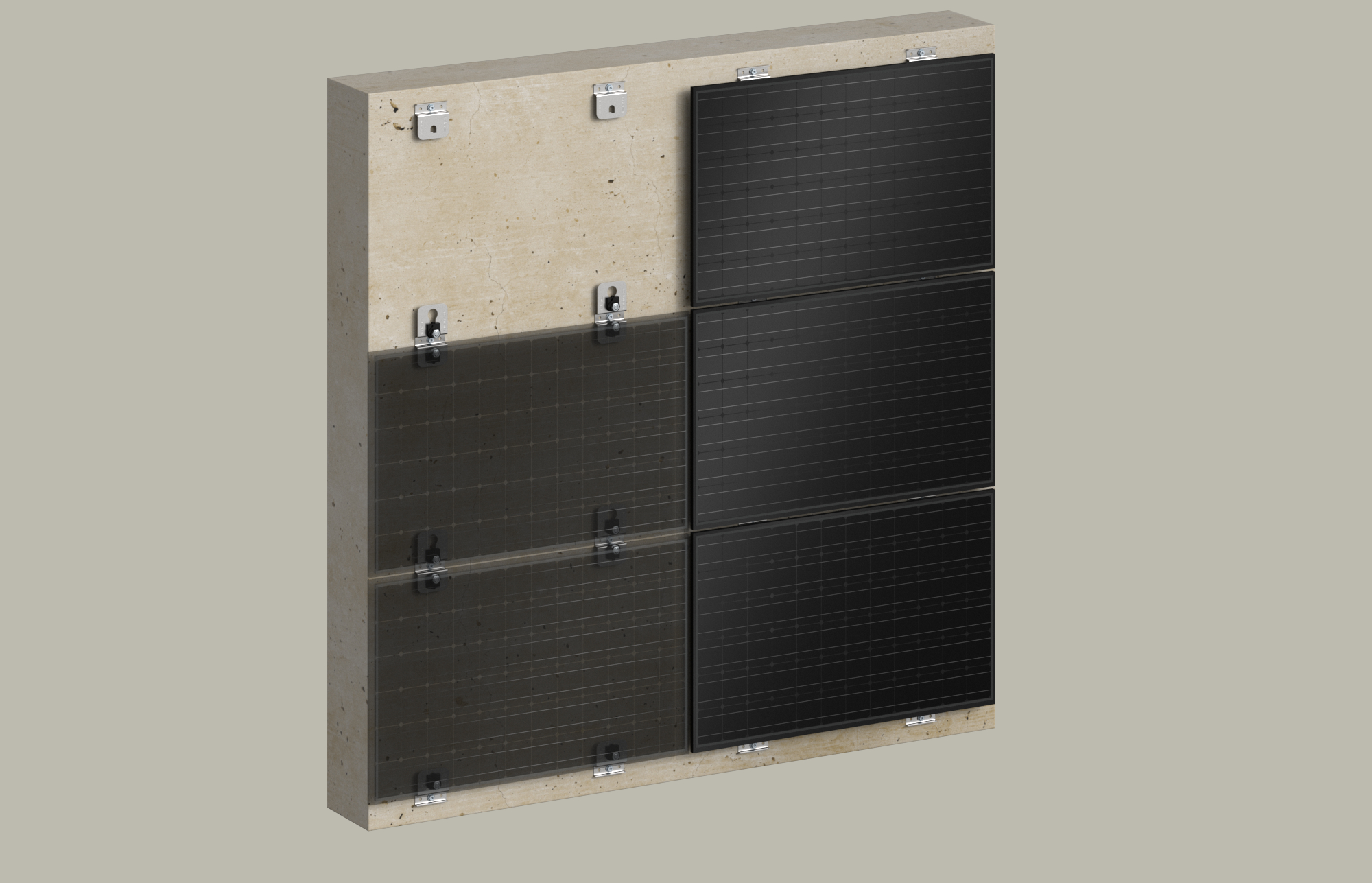

  • System zur Befestigung von PV-Modulen an Fassaden

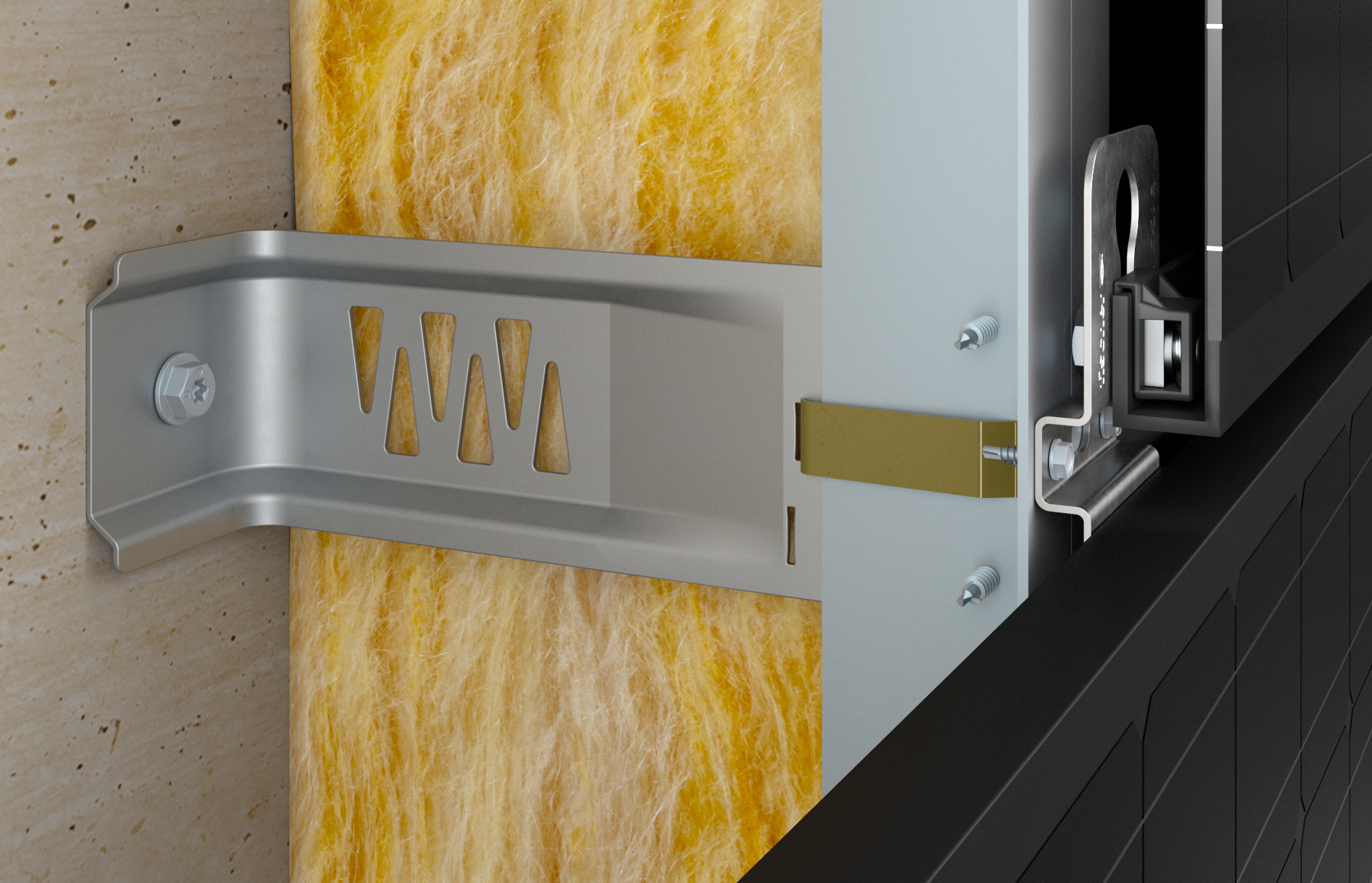

  • Zur Verbindung der PV-Clips FSMC mit dem PV-Modul
Eigenschaften "fischer Schiebemutter FSMN II M8 R, Edelstahl"
Breite: 90,00 mm
Gewicht: 1055,00 gr
Gewinde: M8
Gewindeart: metrisch
Gewindemaß in mm: 8 mm
Höhe: 90,00 mm
Länge: 180,00 mm
Material: Nicht rostender Stahl
Profi / DIY: Profi
Typbezeichnung: Schiebemutter
Volumen: 1458,00 cm³
