fischer Rohrschelle Universal FRS-L 156 - 163
34,98 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage
fischer Rohrschelle Universal FRS-L 156 - 163
- Profiliertes Schellenband für herausragende Steifigkeit und Stabilität
- Optimierter Halt zwischen Schalldämmeinlage und Schellenband
- Kombigewinde für flexible Anschlussmöglichkeit
- Verlustgesicherte Schrauben
- Brandschutzprüfung R120
- Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30
G9
- Der Brand-Prüfbericht und der Schallschutz-Prüfbericht garantieren eine objektiv geprüfte Funktionssicherheit.
- Der einzigartige Schnellverschluss mit umlaufendem Rand ermöglicht eine sichere und zeitsparende Montage.
- Das Schellenband mit ausgeprägten Sicken am Rand gibt der Schalldämmeinlage einen festen Sitz und verhindert das Herausfallen bei der Rohrjustage.
- Die zweischraube Ausführung der FRS-L Universal ermöglicht die optimale Anpassung an jeden Rohraußendurchmesser.
- Die Anschlussmutter mit Kombigewinde M8 / M10 ermöglicht eine optimierte Lagerhaltung.
- Die Verlustsicherung der Schraube gewährt eine problemlose Montage.
- Der Kombi-Antrieb PH3/TX25 der Schraube erhöht die Flexibilität bei der Montage.
geeignet für
Anwendung
- Einfaches und leichtes Befestigen von Rohrleitungen mit Gewindestangen oder Stockschrauben.
- Zur Anwendung im trockenen Innenbereich.
| Anschlussgewinde: | M8 / M10 |
|---|---|
| Anschlussvorrichtung: | Innengewinde |
| Art des Verschlusses: | doppelte Schraube |
| Brandschutz geprüft: | Ja |
| Brandverhalten: | DIN 4102: Klasse B2 |

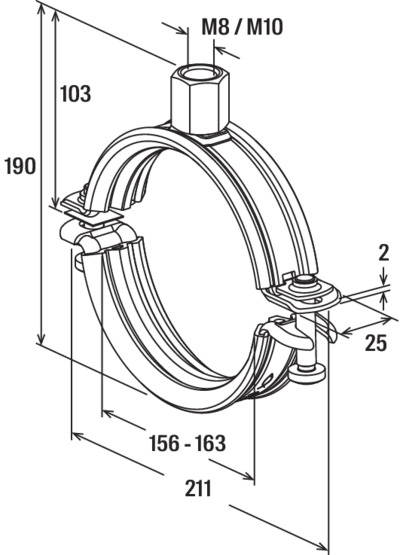

| Breite: | 230,00 mm |
| Breite Schellenband: | 25 mm |
| Breite_y: | 211 mm |
| Breite x Stärke Schellenband: | 25 x 2,0 mm |
| Dämmeinlage: | Schallschutz |
| Einlagen: | Gummi |
| Geeignet für Aluminiumrohre: | Ja |
| Geeignet für Anzahl der Röhren: | 1 |
| Geeignet für Edelstahlrohre: | Ja |
| Geeignet für Gussrohre: | Ja |
| Geeignet für Kunststoffrohre: | Ja |
| Geeignet für Kupferrohre: | Ja |
| Geeignet für Spiralrohre: | Ja |
| Geeignet für Stahlrohre: | Ja |
| Geeignet für dünnwandige Rohre: | Ja |
| Gewicht: | 1461,00 gr |
| Höhe: | 120,00 mm |
| Höhe_y: | 190 mm |
| Installationsdrehmoment: | 2 Nm |
| Kollektion: | FRS-L Universal |
| Lastniveau: | Mittel |
| Länge: | 230,00 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empf. statische Last (zentr. Zug): | 1.8 kN |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Spannbereich: | 156 - 163 mm |
| Spannbereich von - bis: | 156 mm |
| Stärke Schellenband: | 2 mm |
| Typbezeichnung: | Rohrschelle |
| Verschlussschraube: | M6 |
| Volumen: | 6348,00 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
