fischer Rohrschelle Universal FRS-L 101 - 109
30,45 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage
fischer Rohrschelle Universal FRS-L 101 - 109
Die fischer Rohrschelle FRS-L Universal aus galvanisch verzinktem Stahl eignet sich für eine sichere Befestigung von Rohrleitungen in verschiedenen Anwendungsbereichen. Sie bietet eine Verbindungsmöglichkeit für unterschiedlichste Rohrtypen und sorgt für Stabilität sowie Schallschutz.
Produktvorteile
- Einfache und zeitsparende Montage durch Schnellverschluss
- Für eine Vielzahl von Rohrtypen geeignet, einschließlich Stahl-, Kupfer- und Edelstahlrohre
- Schallschutznachweis und Brandschutzprüfung für zusätzliche Sicherheit
Einsatzbereiche
Geeignet für den Innenbereich zur Befestigung von Rohrleitungen mit einem Außendurchmesser von 101 bis 109 mm.
Technische Hinweise
Die Rohrschelle hat eine Betriebssicherheit von bis zu 1.3 kN (max. empfohlene statische Last) und entspricht den Vorschriften der DIN 4102 (Klasse B2 für Brandverhalten) sowie der DIN 4109 für Schallschutz. Die Dämmeinlage ist chlor- und silikonfrei.

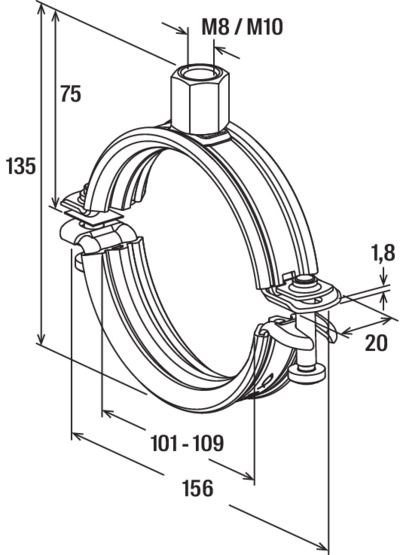

| Anschlussgewinde: | M8 / M10 |
|---|---|
| Anschlussvorrichtung: | Innengewinde |
| Brandschutz geprüft: | Ja |
| Brandverhalten: | DIN 4102: Klasse B2 |
| Breite: | 290,00 mm |
| Breite (Logistik): | 290,00 mm |
| Breite Schellenband: | 20 mm |
| Breite_y: | 156 mm |
| Breite x Stärke Schellenband: | 20 x 1,8 mm |
| Dämmeinlage: | Schallschutz |
| Geeignet für Aluminiumrohre: | Ja |
| Geeignet für Anzahl der Röhren: | 1 |
| Geeignet für Edelstahlrohre: | Ja |
| Geeignet für Gussrohre: | Ja |
| Geeignet für Kunststoffrohre: | Ja |
| Geeignet für Kupferrohre: | Ja |
| Geeignet für Spiralrohre: | Ja |
| Geeignet für Stahlrohre: | Ja |
| Geeignet für dünnwandige Rohre: | Ja |
| Gewicht (Logistik): | 11030,00 gr |
| Höhe: | 75,00 mm |
| Höhe (Logistik): | 280,00 mm |
| Höhe_y: | 135 mm |
| Installationsdrehmoment: | 2 Nm |
| Kollektion: | FRS-L Universal |
| Lastniveau: | Mittel |
| Länge: | 330,00 mm |
| Länge (Logistik): | 390,00 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empf. statische Last (zentr. Zug): | 1.3 kN |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Spannbereich: | 101 - 109 mm |
| Spannbereich von - bis: | 101 mm |
| Stärke Schellenband: | 1.8 mm |
| Typbezeichnung: | Rohrschelle |
| Verschlussschraube: | M6 |
| Volumen: | 7177,50 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
