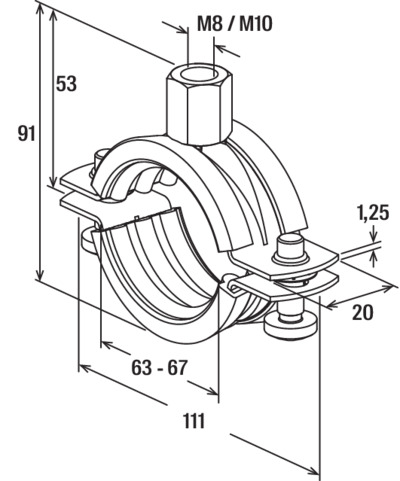

fischer Rohrschelle FRS 63 - 67 M8/M10 zl

Die fischer Schlauchschelle SGS befestigt Übergänge und Stutzen zuverlässig und dicht an Schläuche. Durch den abgebördelten Rand der Schelle wird der Schlauch nicht beschädigt. Das Kombi-Kreuzschlitzgewinde vereinfacht die Montage. fischer bietet die Schlauchschelle SGS in den Spannbereichen von 8 - 140 mm.Abgebördelte Bandkanten.Kurzer Gehäuseboden.Kombi-Kreuzschlitzgewinde.G9Die abgebördelten Bandkanten geben zuverlässigen Schutz vor Schlauchbeschädigungen.Der kurze Gehäuseboden ermöglicht die optimale Anpassung und hohe, gleichmäßig verteilte Radialkräfte auf den Schlauchdurchmesser.Das Kombi-Kreuzschlitzgewinde der Schraube erhöht die Flexibilität bei der Montage.geeignet fürAnwendungAbdichten von Schläuchen.Befestigen von Schläuchen an Stutzen.

Die fischer Gleitschelle FKS2 ist eine Rohrschelle mit zwei Schrauben aus galvanisch verzinktem Stahl mit einem Triple-Anschlussgewinde M8 /M10 / ½“. Der Schnellverschluss und das Triple-Anschlussgewinde ermöglichen eine einfache und zeitsparende Montage. Das Einrasten des Schnellverschlusses garantiert die sichere Justage des Rohres ohne ein Aufspringen der Schelle. Durch die zusätzliche Beflockung der Gummieinlage können Kunststoff- und Metallverbundrohr mit einem Außendurchmesser von 50 - 160 mm im Innenbereich zum Gleiten oder Klemmen befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109.Profiliertes Schellenband für herausragende Steifigkeit und StabilitätTriple-Anschlussgewinde M8/M10/1/2“Gleit- und Klemmfunktion für Kunststoffrohreteilweise beflockte Schalldämmeinlage für sicheres GleitenG9Die Distanzringe an der Verschlussschraube gewähren das Gleiten der Rohre.Der einzigartige Schnellverschluss mit umlaufendem Rand ermöglicht eine sichere und zeitsparende Montage.Das Schellenband mit ausgeprägten Sicken am Rand gibt der Schalldämmeinlage einen festen Sitz und verhindert das Herausfallen bei der Rohrjustage.Die Anschlussmutter mit Kombigewinde M8 / M10 / ½“ ermöglicht eine optimierte Befestigung zum Untergrund.Die Verlustsicherung der Schraube gewährleistet eine problemlose Montage.Der Kombi-Antrieb PH3/TX25 der Schraube erhöht die Flexibilität bei der Montage.geeignet fürAnwendungBefestigung von Kunststoff- und Metallverbundrohren bis 160mmEinsetzbar als Gleitschelle mit Distanzringen oder als Klemmschelle nach Entnahme der DistanzringeZur Anwendung im trockenen Innenbereich.

nach DIN 3017 · Werkstoff (W1) verzinkt Sechskantschraube (SW 7) mit Kreuzschlitz · mit Schneckengewinde

Die fischer Rohrschelle FRS zl ist eine zweischraubige Rohrschelle aus zinklamellenbeschichtetem Stahl der Werkstoffgüte DC01 mit Kombi-Anschlussgewinde M8/M10. Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser. Zusammen mit dem Kombi-Anschlussgewinde erhöht dies die Flexibilität. Damit können Rohrleitungen mit einem Außendurchmesser von 12 - 168 mm mit Gewindestange oder Stockschraube entsprechend den Brandschutzanforderungen der Feuerwiderstandsklasse R 120 und der MLAR im Innenbereich sicher befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109. Die fischer FRS zlist für Anwendungen im Temperaturbereich von -40 °C bis +100 °C geeignet.Der Brandprüfbericht garantiert objektiv geprüfte Funktionssicherheit.Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser.Die Anschlussmutter mit Kombigewinde M8/M10 gewährleistet die Flexibilität auf der Baustelle.G9Der Brandprüfbericht garantiert objektiv geprüfte Funktionssicherheit.Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser.Die Anschlussmutter mit Kombigewinde M8 / M10 gewährleistet die Flexibilität auf der Baustelle.Die Schalldämmeinlage gewährt die Schallreduzierung und verhindert Kontaktkorrosion.Die Verlustsicherung der Schrauben gewährleistet eine problemlose Montage.geeignet fürAnwendungBefestigung von Rohrleitungen mit Gewindestangen oder Stockschrauben auch bei Brandschutzanforderungen.Zur Anwendung im Innen- und Außenbereich.

Die fischer Kälteschelle KFS aus geschlossenem PUR-Schaum ist eine Rohrschelle mit Anschlussgewinde M16 bis M24. Die Ausführung mit zwei seitlich angeordneten Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser. Die eingeklebte Kautschukauflage reduziert zusätzlich den Montageaufwand. Damit können Rohrleitungen für die Kälte- und Klimatechnik mit einem Außendurchmesser von 273 - 609 mm und einer Dämmdicke von 60 mm mit einer oder zwei Gewindestangen, durch die Schraublöchern, sicher befestigt werden. Das altersbeständige Dämmmaterial sichert die optimale Funktion der Kälteschelle.Flexible Befestigung zentral oder durch Schraublöcher.Hohe Lastaufnahme durch stabile Konstruktion.Alterungsbständiges Material.G9Die Kälteschelle KFS aus geschlossenem PUR-Schaum gewährt den Einsatz mit allen gängigen Dämmmaterialien.Die Konstruktion der Kälteschelle KFS mit außenliegenden Schraublöchern ermöglicht die Aufnahme hoher Lasten.Altersbeständiges Material sichert eine gleichbleibende Funktion der KFT.Die eingeklebte Kautschukauflage reduziert den Montageaufwand durch optimale Anpassung.geeignet fürAnwendungKälteleitungenKühlleitungenKaltgehende MedienleitungenZur Anwendung im trockenen Innenbereich.

Die fischer Rohrschelle FRS A4 ist eine zweischraubige Rohrschelle aus Edelstahl A4 mit Kombi-Anschlussgewinde M8/M10. Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser. Zusammen mit dem Kombi-Anschlussgewinde erhöht dies die Flexibilität. Damit können Rohrleitungen mit einem Außendurchmesser von 15 - 168 mm mit Gewindestange oder Stockschraube entsprechend den Brandschutzanforderungen der Feuerwiderstandsklasse R 120 und der MLAR im Innenbereich sicher befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109. Die fischer FRS A4 ist für Anwendungen im Temperaturbereich von -40 °C bis +100 °C geeignet.Rostfreier Stahl.Zweischraubigkeit für optimierte Anpassung an Rohraußendurchmesser.Verlustsicherung der Schraube.Schalldämmeinlage.Anschlussmutter mit Gewinde.G9Der Brandprüfbericht garantiert objektiv geprüfte Funktionssicherheit.Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser.Die Schalldämmeinlage gewährt die Schallreduzierung und verhindert Kontaktkorrosion.Die Verlustsicherung der Schrauben gewährleistet eine problemlose Montage.geeignet fürAnwendungBefestigung von Rohrleitungen mit Gewindestangen oder Stockschrauben auch bei Brandschutzanforderungen

Die fischer Schlauchschelle SGS befestigt Übergänge und Stutzen zuverlässig und dicht an Schläuche. Durch den abgebördelten Rand der Schelle wird der Schlauch nicht beschädigt. Das Kombi-Kreuzschlitzgewinde vereinfacht die Montage. fischer bietet die Schlauchschelle SGS in den Spannbereichen von 8 - 140 mm.Abgebördelte Bandkanten.Kurzer Gehäuseboden.Kombi-Kreuzschlitzgewinde.G9Die abgebördelten Bandkanten geben zuverlässigen Schutz vor Schlauchbeschädigungen.Der kurze Gehäuseboden ermöglicht die optimale Anpassung und hohe, gleichmäßig verteilte Radialkräfte auf den Schlauchdurchmesser.Das Kombi-Kreuzschlitzgewinde der Schraube erhöht die Flexibilität bei der Montage.geeignet fürAnwendungAbdichten von Schläuchen.Befestigen von Schläuchen an Stutzen.

Die fischer Lüftungsrohrschelle LGSN ist die ideale Befestigungslösung für Lüftungsrohre aller Art. Mit der LGSN lassen sich insbesondere Wickelfalzrohre besonders einfach und schnell an den Untergrund befestigen. Dabei erlaubt der große Öffnungswinkel ein einfaches Einlegen der Rohrleitung, während die Zweischraubigkeit der LGSN eine optimale Anpassung an den Rohraußendurchmesser ermöglicht. Die LGSN ist ab 450 mm Durchmesser an beiden Schellenhälften gelocht. Dies ermöglicht mit 2 Gewindestangen und Muttern eine Verdoppelung der empfohlenen Last. Die LGSN ohne Schalldämmeinlage ist die preisgünstige Alternative zur LGS in Fällen wo die Schallentkopplung zum Baukörper von untergeordneter Bedeutung ist.Der große Öffnungswinkel lässt eine schnelle und einfache Montage zu.Die Zweischraubigkeit der LGSN ermöglicht die optimierte Anpassung an den Rohraußendurchmesser.Die Verschlussschraube ist durch eine Schraubensicherung vor Verlust geschützt.G9Großer Öffnungswinkel für schnelle Montage.Zweischraubige Rohrschelle für optimierte Anpassung an den Rohraußendurchmesser.Verschlussschrauben-Verlustsicherung.Anschlussmutter mit Kombigewinde M8/M10.Ab Größe 450 mm: Befestigung der Rohrschellen mit zwei Gewindestangen am Schellenband möglich zur Verdopplung der angegebenen Lasten.geeignet fürAnwendungZweiteilige Lüftungsrohrschelle ohne Schalldämmeinlage zur Befestigung von Wickelfalzrohren.Zur Anwendung im trockenen Innenbereich.

Die fischer Kälteschelle KFT aus geschlossenem PUR-Schaum ist eine Rohrschelle mit Dreifach-Anschlussgewinde M 8/M 10 und ½“. Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser. Zusammen mit dem Dreifach-Anschlussgewinde erhöht dies die Flexibilität. Die eingeklebte Kautschukauflage reduziert zusätzlich den Montageaufwand. Damit können Rohrleitungen für die Kälte- und Klimatechnik mit einem Außendurchmesser von 12 - 219 mm und einer Dämmdicke bis 40 mm mit Gewindestange oder Stockschraube im Innenbereich sicher befestigt werden. Das altersbeständige Dämmmaterial sichert die optimale Funktion der Kälteschelle.Anschlussmutter mit Kombigewinde.Eingeklebte Kautschukauflage.G9Die Kälteschelle KFT aus geschlossenem PUR-Schaum gewährt den Einsatz mit allen gängigen Dämmmaterialien.Die eingeklebte Kautschukauflage reduziert den Montageaufwand durch optimale Anpassung.Die Tripelgewinde-Anschlussmutter M8 / M10 / 1/2" gewährleistet Flexibiltiät auf der Baustelle.Altersbeständiges Material sichert eine gleichbleibende Funktion der KFT.geeignet fürAnwendungInstallation von Rohrleitungen in der Kälte- und Klimatechnik mit hoher Lastaufnahme.Zur Anwendung im trockenen Innenbereich.

Die fischer Gleitschelle FKS2 ist eine Rohrschelle mit zwei Schrauben aus galvanisch verzinktem Stahl mit einem Triple-Anschlussgewinde M8 /M10 / ½“. Der Schnellverschluss und das Triple-Anschlussgewinde ermöglichen eine einfache und zeitsparende Montage. Das Einrasten des Schnellverschlusses garantiert die sichere Justage des Rohres ohne ein Aufspringen der Schelle. Durch die zusätzliche Beflockung der Gummieinlage können Kunststoff- und Metallverbundrohr mit einem Außendurchmesser von 50 - 160 mm im Innenbereich zum Gleiten oder Klemmen befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109.Profiliertes Schellenband für herausragende Steifigkeit und StabilitätTriple-Anschlussgewinde M8/M10/1/2“Gleit- und Klemmfunktion für Kunststoffrohreteilweise beflockte Schalldämmeinlage für sicheres GleitenG9Die Distanzringe an der Verschlussschraube gewähren das Gleiten der Rohre.Der einzigartige Schnellverschluss mit umlaufendem Rand ermöglicht eine sichere und zeitsparende Montage.Das Schellenband mit ausgeprägten Sicken am Rand gibt der Schalldämmeinlage einen festen Sitz und verhindert das Herausfallen bei der Rohrjustage.Die Anschlussmutter mit Kombigewinde M8 / M10 / ½“ ermöglicht eine optimierte Befestigung zum Untergrund.Die Verlustsicherung der Schraube gewährleistet eine problemlose Montage.Der Kombi-Antrieb PH3/TX25 der Schraube erhöht die Flexibilität bei der Montage.geeignet fürAnwendungBefestigung von Kunststoff- und Metallverbundrohren bis 160mmEinsetzbar als Gleitschelle mit Distanzringen oder als Klemmschelle nach Entnahme der DistanzringeZur Anwendung im trockenen Innenbereich.

nach DIN 3017 · Werkstoff (W1) verzinkt Sechskantschraube (SW 7) mit Kreuzschlitz · mit Schneckengewinde

Die fischer Schraubabstandsschelle Metall AM ist eine montagefreundliche Lösung zur Befestigung von Stahlpanzerrohren und Elektrokabeln. Die Metallschelle mit Gewinde kann mit dem fischer Nagelanker FNA II 6 x 30 M 6 x 41 und wahlweise mit den Stockschrauben STST 6 x 60 und STST 6 x 80 in Beton, Vollstein und Spannbeton-Hohlplatten befestigt werden. Mit dem fischer Nageldübel N 6 x 40 / 10 M 6 hält die Abstandsschelle sicher in Beton, aber auch in Vollstein, Mauerziegel und Leichtbeton.Schnelle Montage durch Schnellverschlussbügel.Vormontierte Kombischraube mit Schlitz- und Kreuzschlitzaufnahme.Hohe Flexibilität: Montage mit fischer Nagelanker FNA II oder Nageldübel N 6.G9Der Schnellverschlussbügel sorgt für ein leichtes Öffnen und Schließen ohne vollständiges Ausdrehen der Schraube und erlaubt eine einfache und schnelle Montage.Die vormontierte Kombischraube mit gängiger Schlitz- und Kreuzschlitz-Aufnahme erlaubt die Verwendung unterschiedlicher Schraubendreher und ermöglicht dadurch eine unkomplizierte Installation.Die Schraubabstandsschelle AM mit M6-Gewinde kann wahlweise mit fischer Nagelanker FNA II 6x30 M6x41, Stockschraube STST 6x60 oder STST 6x80 oder Nageldübel N 6x40/10 M6 befestigt werden.geeignet fürBei Verwendung von Nagelanker FNA II:BetonKalksandvollsteinNaturstein mit dichtem GefügeSpannbeton-HohlplattenBei Verwendung von Nageldübel N:BetonKalksandvollsteinMauerziegelNatursteinVollstein aus LeichtbetonAnwendungZur Befestigung von:StahlpanzerrohrenElektrokabelnKupfer- und Metallrohren

Die fischer Massivrohrschelle FRSM - metrisch ist eine zweischraubige Rohrschelle aus galvanisch verzinktem oder feuerverzinktem Stahl der Werkstoffgüte DD11 mit Kombi-Anschlussgewinden M 8/M 10 oder M 12/M 16. Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser. Zusammen mit dem Kombi-Anschlussgewinde erhöht dies die Flexibilität. Damit können Rohrleitungen mit einem Außendurchmesser von 19 - 508 mm mit Gewindestange oder Stockschraube im Innenbereich sicher befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109. Die fischer FRSM - metrisch ist für Anwendungen im Temperaturbereich von -50 °C bis +110 °C geeignet.Zweischraubigkeit für optimierte Anpassung an Rohraußendurchmesser.Verlustsicherung der Schraube.Anschlussmutter mit Kombi-Gewinde.Schalldämmeinlage.G9Hohe geprüfte Lasten garantieren die sichere Funktion der FRSM.Die Anschlussmutter mit Kombigewinde M10 / M12, M12 / M16 oder M16 ermöglicht eine optimierte Lagerhaltung.Das gelochte Schellenband ermöglicht ab ø 124 mm die Befestigung mit 2 Gewindestangen z. B. für die Befestigung von Guss-Dachentwässerungsleitungen.Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser.Die Verlustsicherung der Schrauben gewährleistet eine problemlose Montage.geeignet fürAnwendungBefestigung von mittleren bis schweren Rohrleitungen mit Gewindestangen oder Stockschrauben.Zur Anwendung im trockenen Innenbereich.

zertifiziert nach Trinkwasserverordnung: erfüllt die DVGW-Prüfgrundlage VP550 mit DVGW-Baumusterprüfzertifikat, Registriernummer: DW-0310CQ0490 · Messing, nach UBA BWGL metallene Werkstoffe in Kontakt mit Trinkwasser · Temperatureinsatzbereich zertifiziert für Kaltwasser · Dichtringe und O-Ringe geprüft nach KTW BWGL und DIN EN 16421 für hygienisch sauberes Trinkwasser · Stecksystem

nach DIN 3017 · Werkstoff (W1) verzinkt Sechskantschraube (SW 7) mit Kreuzschlitz · mit Schneckengewinde

DIN 3017 Stahl (W1) Form A galvanisch verzinkt Schlauchschellen · mit Schneckenantrieb - Abmessung: 120-140/12 C7 VE=S (1 Stück) Weitere technische Eigenschaften: · Typ: Form A · Gruppencode: 03017.011 · Länge: 12mm · Norm: DIN 3017 · Oberfläche: galvanisch verzinkt

Die fischer Lüftungsrohrschelle LGS ist die ideale Befestigungslösung für Lüftungsrohre aller Art. Mit der LGS lassen sich insbesondere Wickelfalzrohre besonders einfach und schnell an den Untergrund befestigen. Dabei erlaubt der große Öffnungswinkel ein einfaches Einlegen der Rohrleitung, während die Zweischraubigkeit der LGS eine optimale Anpassung an den Rohraußendurchmesser ermöglicht. Die LGS ist ab 450 mm Durchmesser an beiden Schellenhälften gelocht. Dies ermöglicht mit 2 Gewindestangen mit Muttern eine Verdoppelung der empfohlenen Last. Die Schalldämmeinlage sorgt für zuverlässige Schallentkopplung zum Baukörper.Zweischraubigkeit für optimierte Anpassung an Rohraußendurchmesser.Verlustsicherung der Schraube.Schalldämmeinlage.Anschlussmutter mit Kombigewinde M8/M10.G9Großer Öffnungswinkel für schnelle Montage.Zweischraubige Rohrschelle für optimierte Anpassung an den Rohraußendurchmesser.Die Schalldämmeinlage sorgt für eine Geräuschdämmung und verhindert Kontaktkorrosion.Verschlussschrauben-Verlustsicherung.Anschlussmutter mit Kombigewinde M8/M10.Ab Größe 450 mm: Befestigung der Rohrschellen mit zwei Gewindestangen am Schellenband möglich zur Verdopplung der angegebenen Lasten.geeignet fürAnwendungZweiteilige Lüftungsrohrschelle mit Schalldämmeinlage zur Befestigung von Wickelfalzrohren.Zur Anwendung im trockenen Innenbereich.

Die fischer Befestigungsschelle BSMD ist eine einlaschige Schelle aus Metall zur Befestigung von Elektrokabeln, Kunststoff-Isolierrohren und Stahlpanzerrohren. Zur Montage werden die Rohre oder die Kabel in die Schelle eingelegt. In Beton ist die Befestigung mit dem fischer Einschlagnagel zu empfehlen, in Holz mit einer Holz- oder Spanplattenschraube und in allen anderen Baustoffen mit einer Kombination aus Schraube und Dübel.Sichere Befestigung mit zwei Befestigungspunkten.Schnelle Montage mit fischer Einschlagnagel ED in Beton.G9Die Befestigungsschelle BSMD eignet sich optimal zur nachträglichen Befestigung von Leitungen.Die Befestigungsschelle erlaubt eine direkte Befestigung mit Einschlagnägeln und ist somit einfach und schnell montierbar.Die Leitungen oder Rohre werden in die Befestigungsschelle eingelegt. Durch Montieren der Schelle werden auch die Leitungen / Rohre fixiert.Unsere Empfehlung zur Befestigung auf Beton: Einschlagnagel ED 15, 18, 22.geeignet fürBei Verwendung von Einschlagnagel ED:BetonAnwendungZur Befestigung von:ElektroleitungenFlexiblen und starren Kunststoff-IsolierrohrenStahlpanzerrohren

DIN 3017 1.4016 (W2) Form C1 Schlauchschellen · mit Rundbolzen · einteilig - Abmessung: 27- 29/18 VE=S (50 Stück) Weitere technische Eigenschaften: · Typ: Form C1 · Gruppencode: 03017.903 · Länge: 18mm · Norm: DIN 3017 · Oberfläche: Ohne Oberflächenangabe

DIN 3017 Stahl (W1) Form C1 galvanisch verzinkt Schlauchschellen · mit Rundbolzen · einteilig - Abmessung: 85- 91/25 VE=S (25 Stück) Weitere technische Eigenschaften: · Typ: Form C1 · Gruppencode: 03017.013 · Länge: 25mm · Norm: DIN 3017 · Oberfläche: galvanisch verzinkt
