fischer Montageschiene FUS 41/1,5 - 2 m
24,16 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage
fischer Montageschiene FUS 41/1,5 - 2 m
- Sendzimir verzinkt min. 15 µm.
- Skalierung auf den Montageschienen.
- Langlöcher für mehr Montageflexibilität.
G9
- Der Brandprüfbericht nach MLAR/EN13501 garantiert objektiv geprüfte Funktionssicherheit.
- Die gleiche Schienengrundgeometrie gewährleistet die Verwendung des umfangreichen Zubehörsortiments für alle Schienenabmessungen.
- Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter sicheren Halt zur Aufnahme hoher Querlasten wie z. B. bei der vertikalen Montage.
- Verschiedene Schienen-Wandstärken erlauben eine wirtschaftliche Schienenauslegung.
- Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Anbauteile bei der Montage.
geeignet für
Anwendung
- Sichere horizontale und vertikale Installationen.
- Schnelle und rationelle Befestigung von Rohrsträngen und Tragkonstruktionen.
- Zur Anwendung im trockenen Innenbereich.
| Abbrechbar: | Nein |
|---|---|
| Ausführung (etim): | Einfachprofil |

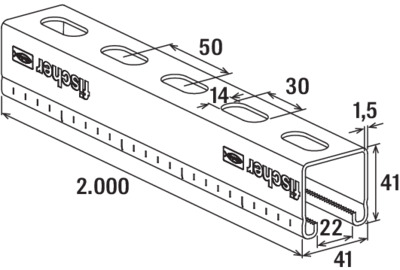

| Breite: | 41,00 mm |
| Breite (Logistik): | 250,00 mm |
| Geeignet für Funktionserhalt: | Nein |
| Gewicht (Logistik): | 168000,00 gr |
| Gewicht_y: | 3.6 kg |
| Höhe: | 41,00 mm |
| Höhe (Logistik): | 205,00 mm |
| Kollektion: | FUS |
| Lastniveau: | Mittel |
| Länge: | 2000,00 mm |
| Länge (Logistik): | 2000,00 mm |
| Länge_y: | 2000 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empfohlene Last bei 1m Länge: | 1.59 kN |
| Max. empfohlene Last bei 2m Länge: | 0.57 kN |
| Max. empfohlene Last bei 3m Länge: | 0.25 kN |
| Mit Zahnung: | Ja |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Profilart: | C-Profil |
| Profilgewicht: | 1.8 kg/m |
| Profilquerschnitt: | 2.02 cm² |
| Stärke: | 1.5 mm |
| Trägheitsmoment: | 4.58 cm4 |
| Typbezeichnung: | Montageschiene |
| Volumen: | 3362,00 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
| Widerstandsmoment: | 2.12 cm³ |
| Zugelassene Zugspannung: | 18.83 kN/cm² |
