MUNK Plattformleiter

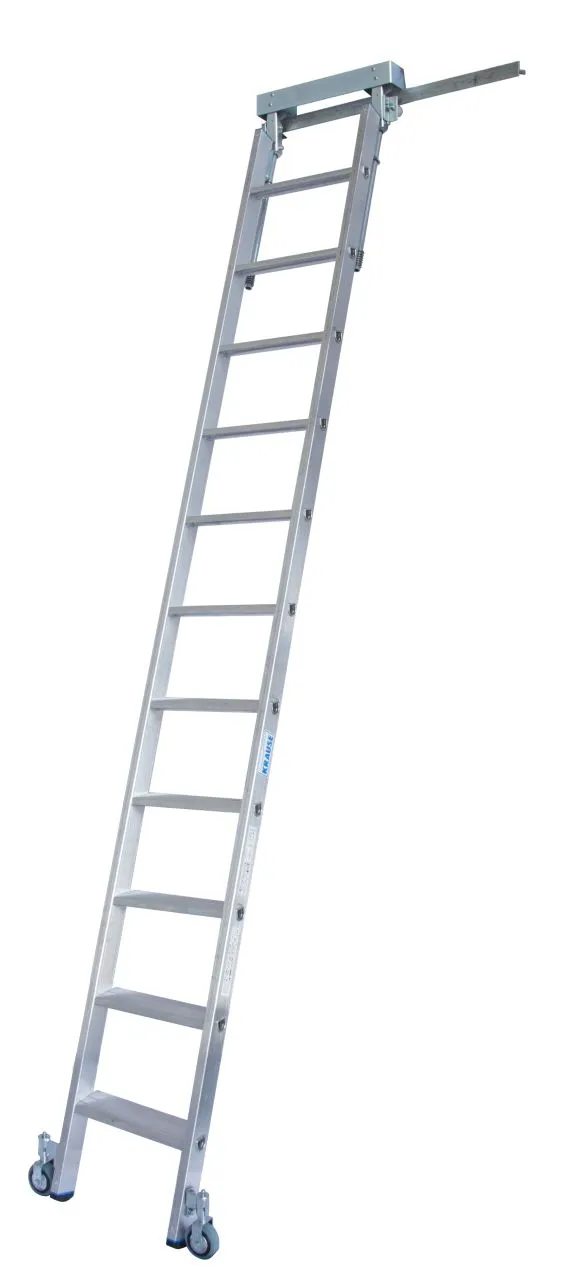

Stufen-Regalleiter aus Aluminium Stabile Rechteckrohr-Holme 80 mm tiefe · geriffelte Stufen 4-fach gebördelte Stufen-/Holmverbindung Für Doppelregale mit Gangbreiten bis 1,60 m (Schwankungen bis 20 mm werden vom Laufwerk ausgeglichen) Laufruhiges Kopffahrwerk für ein leichtes Verschieben der Leiter Selbstarretierende Federrollen Ø 80 mm am unteren Ende Rutschfeste Leiterschuhe Stufenabstand: 235 mm Leiterbreite: 400 mm (ohne Rollen) Leiterbreite mit Rollen: 580 mm Leiterneigung: 70° Maximale Belastung: 150 kg Hinweis: Regalleitern werden in den angegebenen Standardlängen sowie individuell auf Maß gefertigt. Hierfür bitte jeweils die genaue senkrechte Einhängehöhe angeben – beim Preis wird die nächsthöhere Leiter sowie eine Änderungspauschale von 51,00 Euro UVP ohne MwSt. berechnet. Auf Maß gefertigte Regalleitern sind vom Umtausch ausgeschlossen

Auftrittbreite 30 mm · Loch Ø 6 mm Nur in genannten Längen lieferbar Ausführung in Stahl blank oder Edelstahl 1.4571

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

Sicheren Stand durch trittsicher gerieftes Podest, verlängerte Holme und als Ablageschale geformte Knieleiste aus Aluminium. Zum Transport faltet sich das groß dimensionierte Podest hoch. Reißfeste Polyester-Gurtbänder als Spreizsicherung. Die TOPIC 1064 ist optional auch mit einer Kette als Spreizsicherung erhältlich (Preis auf Anfrage).

Wandhalter

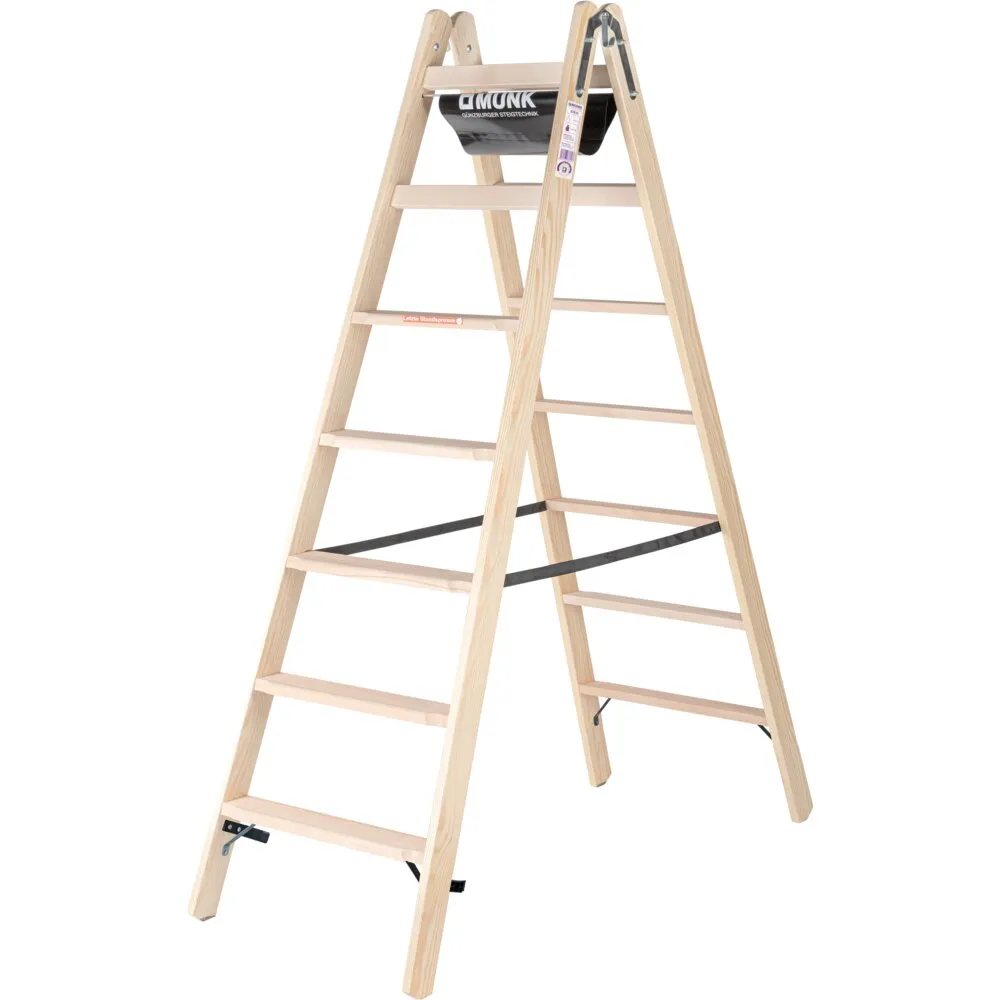

Die traditionelle Stehleiter in vielfältiger Sicherheits-Ausstattung: kunststoffummantelte Stahlscharniere, reißfeste Polyester-Gurtbänder für Kraftübertragungen bis 3 kN als Spreizsicherung und rutschhemmende Kunststofffüße. Zusätzliche Aussteifer am Holmende sorgen für ein Übertreffen der Werte der DIN EN 131. Die TOPIC 1039 ist optional auch mit einer Kette als Spreizsicherung erhältlich (Preis auf Anfrage).

Einhängehaken zur Selbstmontage, verwendbar an Rohren bis 50 mm

Profi-Aluminium-Doppelleiter mit gebördelten Sprossen und verschraubten Metallgelenken für maximale Stabilität.- Hochfeste Aluminium-Gelenke- Verschraubte Gelenk- und Gurtverbindungen- Rutschhemmende, rundum profilierte, 30 mm tiefe Sprossen- Rutschhemmende Fußstopfen (SafetyCap)- Langlebige, 32-fach verbördelte Sprossen-/Holmverbindung- 4 Eckaussteifungen zur Erhöhung der Stabilität- Sicherungslaschen für einen sicheren Transport

Wandhalter starr Für GFK-Schachtleitern Edelstahl Hinweis: Für Leitern mit 4 – 9 Sprossen sind 2 Satz (= 4 Stück) Wandhalter · für Leitern mit 10 – 15 Sprossen 3 Satz (= 6 Stück) Wandhalter · für Leitern mit 16 – 24 Sprossen 5 Satz (= 10 Stück) Wandhalter erforderlich 1 Satz = 2 Stück (1 x rechts · 1 x links). Zur Befestigung am Schacht dürfen Dübel und Bolzen an Stelle von Muttern und Schraubenbolzen nur dann verwendet werden · wenn deren Eignung am Ort der Verwendung der Leiter nachgewiesen wurde. Sie sind entsprechend der vom Hersteller angegebenen · am Verankerungspunkt der Leiter wirkenden Kraft auszuwählen. Dübel und Schrauben für die Wandbefestigung gehören nicht zum Lieferumfang. Bitte informieren Sie sich bei renommierten Dübelanbietern.

Verschweißte und verwindungsfreie Aluminium-Konstruktion 250 mm tiefe Stufen aus Aluminium-Warzenblech für einen sicheren Stand Rutschfeste Kunststoffschuhe Optionale Erweiterung des Grundmoduls durch Zusatzmodule für eine größere Standfläche oder mehr Stufen Optional Bockrollen für ein leichtes Verfahren von Ort zu Ort oder Bodenbefestigungswinkel für den stationären Einsatz Mit Überstiegsmodul auch als Laufsteg mit beidseitigem Zugang nutzbar Maximale Belastung: 150 kg Das Grundmodul lässt sich mit einem Zusatzmodul individuell erweitern. Das Erweiterungsmodul ist nur in Verbindung mit dem Grundmodul verwendbar.

Stabile Rechteckrohr-Holme 80 mm tiefe, geriffelte Stufen 4-fach gebördelte Stufen-/Holmverbindung ergo-pad® Griffzone Stufenabstand: 235 mm Leiterbreite: 420 mm (ohne Traverse) Leiterneigung: 70° Maximale Belastung: 150 kg nivello® Traverse in optimaler Breite zum gewählten Produkt für einen extra sicheren Stand und Aufstieg dank nivello® Leiterschuhe mit 2-Achsen-Neigungstechnik, Anstellwinkel-Kontrolle und wechselbaren Fußplatten. Die Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt

Zweiter Handlauf für Treppe 60° nach DIN EN ISO 14122-3 erforderlich

Für eine platzsparende Aufbewahrung der Leiter an der Wand Geeignet für alle beidseitig begehbaren Stufen-Stehleitern (auch ML Stufenstehleiter) und alle Sprossen-Stehleitern mit Holmhöhe 73 mm Geeignet für Leitern mit den Bestell-Nr. 30404 · 30408 · 31216–31228 · 40206–40228 · 41603–41614 · 41636–41647 · 42206–42224 · 43206–43224 · 41206–41228 · 43803–43808 · 11233–11237 · 40306–40318 · 40406–40416 · 34108–34124 · 36404–36414 · 50006 · 50007 · 50094–50096 · 32013–32019

Ortsfeste Treppe mit Plattform aus Aluminium mit Neigung 60° Stufen- und Plattformbreiten: 600 · 800 und 1.000 mm Stufentiefe: 225 mm Plattformlänge: 660 mm Letzte Stufe auf gleicher Höhe wie Plattform montiert Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf und Geländer einseitig Ø 40 mm mit verschraubten Verbindungselementen (Höhe: 1.100 mm) serienmäßig Zweiter Handlauf nach DIN EN ISO 14122-3 erforderlich und gegen Mehrpreis erhältlich Stirnseitiges Geländer gegen Mehrpreis erhältlich Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Bei Treppen mit senkrechter Höhe ab 3.000 mm ist ein Zwischenpodest erforderlich (gegen Mehrpreis) Sofern bauseits keine Auflageflächen oder Befestigungen vorhanden sind · muss die Befestigung über eine Dreieckskonsole erfolgen Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Robuste fahrbare Aluminium-Treppe, das sichere und mobile Arbeitsmittel für alle Arbeitsbereiche in Anlehnung an die DIN EN ISO 14122. + Stufenbreite: 600 - 800 - 1000 mm (Stufen Alu gerieft) + Stufentiefe: 225 mm bei 45° und 175 mm bei 60° Neigung + Alu-Gitterrost-/-Lochblechstufen auf Anfrage (Stufentiefe 240 mm bei 45° und 185 mm bei 60° Neigung) + Standardplattformtiefe: 700 mm, Verlängerung und Verbreiterung auf Anfrage möglich + Lieferung mit beidseitigem Handlauf und umlaufendem 1100 mm hohem Plattformgeländermit Knie- und Fußleiste + Handläufe sind bei einer Treppenneigung von 45° mit einer Knieleiste ausgestattet + 2 Lenkrollen, Ø 160 mm mit Feststellern am Steigteil und 2 Lenkrollen, Ø 160 mm mit Feststellern am Steig- und Stützteil + Stabile Fahrwerkstraverse am Steig- und Stützteil + Die Lieferung erfolgt in vormontierten Baugruppen + Treppen mit anderem Neigungswinkel, Stufenbreite und Oberfläche als Sonderausführungauf Anfrage möglich + *gem. DIN EN ISO 14122 ist ab einer senkrechten Höhe von über 4000 mm ein Zwischenpodest erforderlich Mögliches optionales Zubehör: + Sicherungsschranke + Sicherungstür + Abnehmbare Werkzeugablage + Steckbares Geländer + Rutschhemmender Handlauf + Sicherungskette + Stufenkantenmarkierung + Zentralbremse(handbetätigt) + Rammschutzleisten + Verkürzte Traverse (Ballastierung notwendig) + Bockrollen am Stützteil + ComfortStop

Stabile Rechteckrohr-Holme 80 mm tiefe, geriffelte Stufen 4-fach gebördelte Stufen-/Holmverbindung Konische Holmführung für einen sicheren Stand ergo-pad® Griffzone mit Klemmmechanismus 4-fach verschraubtes, massives Leitergelenk aus Aluminium nivello® Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik Optional mit Trittauflagen clip-step, clip-step R13 und clip-step relax ausrüstbar Platzsparend bei Transport und Lagerung Mit optionalem Einsteckteil flexibel erweiterbar Leiterneigung: 70° Spreizsicherung mit zwei hochfesten Polyestergurten Stufenabstand: 235 mm Maximale Belastung: 150 kg

Leicht verstaubares Aluminium-Steckleitern-System für unterschiedlicheArbeitshöhen+ Holme aus Alu-Pressprofil mit zusätzlicher Kantenverstärkung sorgenfür hohe Stabilität und eine lange Lebensdauer+ Hochfest verbördelte Sprossen-/Holmverbindung+ Leiternunterteil mit breiter Quertraverse und rutschhemmendenFußkappen (SafetyCap)+ Leiternoberteil mit Wandlaufrollen und abriebfestem Anlageklotz ausweichem Gummimaterial mit Keilausschnitt, der an Hausecken undFensterprofilen angelegt werden kann+ Zweikomponenten-Kopf- und Fußstopfen, -kappen aus Hart- und Weichteilmit Abrutsch-/Anlegeschutz schützen empfindliche Böden und Fassaden oderWände+ Stabile Steckverbindung mit automatischer Verriegelung, die nicht überden Leiternholm hinausragt und mit einem Handgriff wieder gelöst werdenkann+ Schnellverschlüsse auf der Holminnenseite, die bei Transport undLagerung der Leiter nicht stören+ Runde Sicherungsbolzen dienen ebenfalls als Führung für ein leichtesZusammenstecken der Leiternteile, ohne zu verkeilen. Beim Erreichen derEndposition verriegeln diese automatisch+ Das Oberteil ermöglicht durch die Zweikomponenten-Fußstopfen und denAnlegeklotz aus weichem Gummimaterial als Abrutsch/-Anlegeschutz auchdie einzelne Nutzung und schützt empfindliche Böden, Fassaden und Wände+ Belastbar bis 150 kg

Sprossen-Schiebeleiter aus GFK. Holme und Sprossen aus glasfaserverstärkten Rechteckrohr-Profilen (mind. 10 Jahre Altersbeständigkeit). Beidseitig geriffelte Vierkantsprossen 28 x 29 mm. Ohne Füllstoffe. Hochfeste Sprossen-/Holmverbindung. Beschläge stahl verzinkt. Einfache Höhenverstellung von Sprosse zu Sprosse. Oberleiter ab Größe 2 x 12 Sprossen mit Wandlaufrollen. Korrosionsbeständige Führungsbeschläge. Oberleitern bis 3,0 m mit nivello®-Leiterschuhe. Sprossenabstand: 280 mm. Leiterbreite: 420 mm (ohne Traverse). Standard-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite zum gewählten Produkt für einen sicheren Stand und Aufstieg bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt. Geeignet für das Arbeiten in der Nähe von oder an unter Spannung stehenden Teilen. Schiebeleiter geprüft nach DIN EN 131. Die Ausführung berücksichtigt die EN 61478:2002 (Kat. 1: 28.000 Volt). Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar. Maximale Belastung: 150 kg. Hinweis: Produkte mit GFK-Anteil sind aufgrund ihrer Sensibilität vom Umtausch ausgeschlossen
