Senkrechtspanner Nr.6812P Gr.4 senkrechter Fuß schwer AMF
schwer · mit senkrechtem Fuß und Anschraublöchern · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert Weitere technische Eigenschaften: · F: 75mm · a*: 120° · P: 60mm · O: 10mm · K: 15mm · C: 30mm · D: 8,5mm · F1: 10kN · L2: 161mm · HW min.: -1mm · L1: 146mm · I: 24mm · B: 101mm · Bohrungs-Ø: 8,5 mm · H3: 25mm · H: 62mm · N: 52mm · Eigenschaft: schwer · A: 12,2mm · H2: 10mm · H1: 233mm · HW max.: 35mm · D1: 5,7mm · Spannweite:
Verschlussspanner Nr.6848HNI Gr.4 horiz.AMF
horizontal · Niete in gefetteten Lagerbuchsen laufend · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · auch für die Lebensmittelindustrie geeignet Weitere technische Eigenschaften: · F: 19mm · P: 53,5mm · Armlänge: 111mm · K: 9,5mm · C: 32mm · D: 8,5mm · B min.: 72mm · Bohrungs-Ø: 8,5mm · B max.: 127mm · H: 26mm · N: 64,5mm · M: 35-46mm · E max.: 120mm · L1 min.: 214mm · L5: 111mm · H2: 168mm · L1 max.: 270mm · E min.: 65mm · H1: 94,5mm · D1: 8mm
Verschlussspanner Nr.6847NI Gr.5 horiz.AMF
VA · nicht rostender Stahl, poliert · Niete in gefetteten Lagerbuchsen laufend · Handgriff aus rotem, ölbeständigem Kunststoff · auch für die Lebensmittelindustrie geeignet Weitere technische Eigenschaften: · L: 55mm · Armlänge: 188 mm · Bohrungs-Ø: 11,2mm · H: 49mm · N: 86mm · K: 13mm · M: 56,5-64mm · R: 8mm · E1: 27-42mm · C: 29mm · B2: 57-71mm · S: 146mm · B1: 26-40mm · D: 12mm · E2: 58-73mm · H2: 281mm · G: 11,2mm · H1: 70,5mm · L1: 188mm
Senkrechtspanner Nr.6802 Gr.5 senkrechter Fuß AMF
mit senkrechtem Fuß Weitere technische Eigenschaften: · F: 35mm · a*: 60° · P: 65mm · L: 26,5-31,5mm · O: 10mm · K: 9,5mm · C: 45mm · D: 8,5mm · a: 115° · F1: 3kN · L1: 195mm · I: 25mm · F2: 5kN · B: 140mm · Bohrungs-Ø: 8,5 mm · H: 77mm · E: 72mm · A: 14mm · H1: 301mm · Spannweite: 72 mm

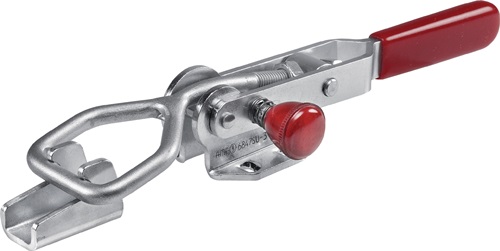

Verschlussspanner Nr.6847SU Gr.3 horiz.Sicherheitsverriegelung AMF
mit Sicherheitsverriegelung · U-Bügel Arretierung im geschlossenen Zustand · verzinkt und passiviert · einsatzgehärtete und gefettete Lagerbuchsen · Niete aus nicht rostendem Stahl · Bügel und Spannhülse vergütet · Handgriff aus rotem, ölbeständigem Kunststoff Weitere technische Eigenschaften: · Bohrungs-Ø: 5,6mm · Eigenschaft: Sicherheitsverriegelung
Verschlussspanner Nr.6847S Gr.3 horiz.Sicherheitsverriegelung AMF
mit Sicherheitsverriegelung · Arretierung im geschlossenen Zustand · die Eingangshöhe 23 mm muss zur sicheren Verriegelung eingehalten werden Weitere technische Eigenschaften: · Bohrungs-Ø: 5,5mm · Eigenschaft: Sicherheitsverriegelung
Verschlussspanner Nr.6847 Gr.1 horiz.AMF
verzinkt · passiviert Weitere technische Eigenschaften: · L: 31mm · Armlänge: 62,6 mm · K: 6mm · R: 4,5mm · C: 19mm · S: 45mm · D: 5,3mm · G: 4,5mm · L1: 62,6mm · Bohrungs-Ø: 4,5mm · H: 22,7mm · N: 40mm · M: 26-30mm · E1: 17-24mm · B2: 35-42mm · B1: 16-23mm · E2: 35-42mm · H2: 111mm · H1: 34,5mm
Senkrechtspanner Nr.6803 Gr.4 Winkelfuß AMF
mit Winkelfuß Weitere technische Eigenschaften: · F: 11mm · a*: 60° · P: 96mm · O: 8mm · K: 54mm · C: 32mm · D: 8,5mm · a: 105° · F1: 2kN · L1: 141mm · I: 20mm · F2: 3kN · B: 84mm · Bohrungs-Ø: 8,5 mm · H: 102mm · N: 52mm · E: 54mm · M: 32mm · A: 10mm · H1: 280mm · Spannweite: 54 mm
Verschlussspanner Nr.6848H Gr.2 horiz.AMF
horizontal Weitere technische Eigenschaften: · F: 11mm · P: 26mm · Armlänge: 69mm · K: 6,4mm · C: 13mm · D: 5,2mm · L1: 125-159mm · B min.: 42mm · Bohrungs-Ø: 5,2mm · B max.: 76mm · H: 12mm · N: 38mm · M: 19,5-23,5mm · E max.: 72mm · L5: 69mm · H2: 99mm · E min.: 38mm · H1: 47mm · D1: 4mm
