· rechtwinklig gebogener, u-förmiger Halter · geradlinig und funktional in einer einfachen und zeitlosen Formensprache gestaltet · diebstahlgeschützt durch verdeckte Verschraubung · leicht zu reinigen · 160 mm breit, 120 mm hoch, Stange 20 mm im Durchmesser · aus hochwertigem Polyamid in den HEWI Farben Artikel: HEWI 477.21.100 Weitere technische Eigenschaften: · Modell: 477.21.100 95

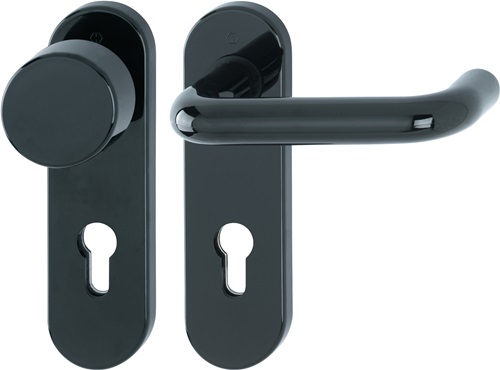

in R-Technik mit Schildern nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Knopf Modell 123.23R aus Polyamid und Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 20 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Schildunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Schild-Abdeck-Kappe aus Polyamid durchgängig eingefärbt, 46 x 180 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Entfernung 72 mm, Lochung PZ, für Türstärke 38-48 mm Ausgelegt und geprüft für den Objektbereich, Benutzerkategorie nach DIN EN 1906 - Klasse 4 Feuerschutzgarnitur mit Vierkantstift 9 mm, nach DIN 18273 · Drückerlänge 138 mm · Wechselgarnitur Weitere technische Eigenschaften: · Lagerung: fest-drehbar-gelagert · Ergänzung: D/K · Vierkant: 9mm
in R-Technik · Türdrücker aus mattem Polyamid mit durchgehendem Stahlkern · Durchmesser 21,3 mm · mit Vierkant 8, 8,5, 9 oder 10/8 mm abgesetzt · kompatibel mit folgenden Rosetten und Schildern: 305.21PBR, 230.21PBR, 315.21PBR
geprüft nach DIN 18273 und DIN EN 1906:37-B140U · Kunststoff · Drückerlänge 135 mm, in U-Form · mit Stahlkern · fest/drehbar gelagert · wartungsfreie Gleitlager · Stahl-Unterkonstruktion · mit HOPPE-Vollstift-Verbindung 9 mm · Kurzschild: Länge 165 mm, · aufklippbare Abdeckschilder · Lochung PZ· Entfernung 72 mm · verdeckte, durchgehende Verschraubung mit Gewindeschrauben M5 · für Türstärke 40-65 mm · DIN links / rechts verwendbar Weitere technische Eigenschaften: · Lagerung: fest-drehbar-gelagert · Ergänzung: D/D · Vierkant: 9mm

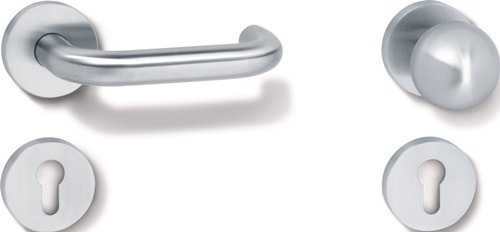

in R-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Knopf Modell 123.23R aus Polyamid und Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 23 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Rosettenunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Wechselgarnitur vorgerichtet für PZ Rosetten-Abdeck-Kappe, rund, aus Polyamid durchgängig eingefärbt, Durchmesser 55 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 Garnitur, mit Vierkantstift 8 mm · Drückerlänge 150 mm · Wechselgarnitur Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: R-Technik

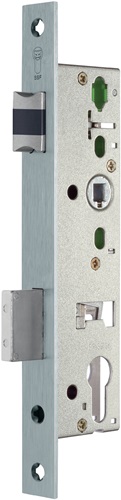

Umschaltfunktion B · für einflügelige Rahmentüren · Ausführung APB (von außen wahlweise dauerhaft begehbar oder verschlossen) Schlosskasten aus Stahl oben und unten geschlossen · durchgehende Beschlagbohrung oberhalb der Schlossnuss · Späneschutzhülsen · 1-tourig mit stabilem Riegel · Riegelausschluss 21 mm · DIN links und rechts einwärts/auswärts beachten · vorgerichtet für Profilzylinder · Entfernung 92 mm · 9 mm geteilte Schlossnuss · Falle mit Geräuschdämpfung · Riegel vernickelt · Edelstahl-Stulp auf Mitte · Stulplänge 245 mm · käntig · Hinterdornmaß 15 mm · Klassifizierungsschlüssel nach EN 12 209 vorhanden · geprüft und zertifiziert nach DIN 1125 und EN 179 gem. Konformitätszeugnis Weitere technische Eigenschaften: · Riegelausschluss: 21mm · Schlossriegel: 1-tourig · Norm: DIN 18251-2 · Hinterdornmaß: 15mm · Schlosskasten: oben und unten geschlossen · Riegel: vernickelt

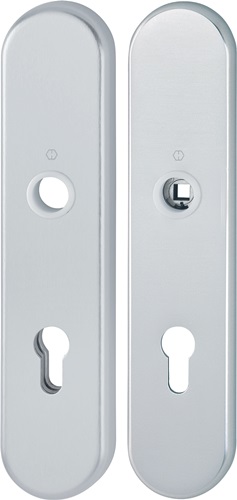

für Außen-/Wohnungsabschluss-Türen · zertifiziert nach DIN 18257 ES1 · erfüllt die Anforderungen nach DIN EN 1906: 37-0142A (SK2) in Verbindung mit den passenden Türgriffen, Objekt-Garnitur · Gebrauchskategorie Klasse 3 Lagerung: für Türgriffe lose, Rückholfeder rechts/links verwendbar, wartungsfreie Gleitlager Verbindung: HOPPE-Vollstift für HOPPE-Schnellstift (Lochteile) Unterkonstruktion: außen Stahl, innen Aluminium, Stütznocken Befestigung: verdeckt, durchgehend, Gewindeschrauben M6 Das Schutz-Langschild-Paar ist ausschließlich mit HOPPE Schnellstift-Türgriff-Lochteilen kombinierbar und entspricht nur so den Anforderungen der Schutzklasse ES1 (SK2). Weitere technische Eigenschaften: · Befestigungsart: unsichtbare Verschraubung

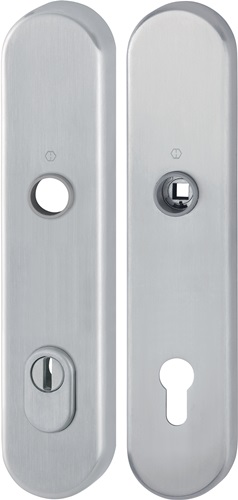

mit Zylinder-Abdeckung für Außen-/Wohnungsabschluss-Türen · zertifiziert nach DIN 18257 ES1, erfüllt die Anforderungen nach DIN EN 1906: 37-0142A (SK2) in Verbindung mit den passenden Türgriffen, Objekt-Garnitur · Gebrauchskategorie Klasse 3 Lagerung: für Türgriffe lose, Rückholfeder rechts/links verwendbar, wartungsfreie Gleitlager Verbindung: HOPPE-Vollstift für HOPPE-Schnellstift (Lochteile) Zylinder-Abdeckung: gehärteter Stahl, für vorstehende Zylinderlänge 10-18 mm Unterkonstruktion: außen Stahl, innen Aluminium, Stütznocken Befestigung: verdeckt, durchgehend, Gewindeschrauben M6 Das Schutz-Langschild-Paar ist ausschließlich mit HOPPESchnellstift-Türgriff-Lochteilen kombinierbar und entspricht nur so den Anforderungen der Schutzklasse ES1 (SK2). Weitere technische Eigenschaften: · Befestigungsart: unsichtbare Verschraubung

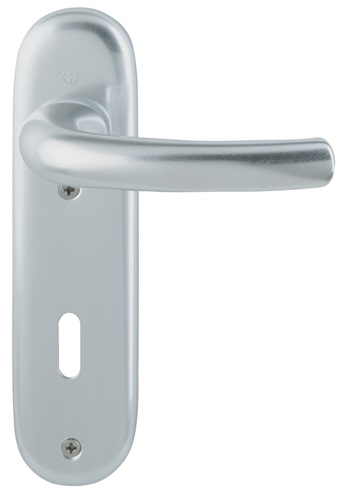

Innentür-Kurzschild-Garnitur geprüft nach DIN EN 1906 (Gebrauchs-Kategorie Klasse 3) · Türgriffe mit Schnellstift-Verbindung (mit 8 mm Vollstift) für Türstärke 37 - 42 mm und Rückholfeder · verdeckte Verschraubung · Anschlagrichtung DIN links / rechts Entfernung 72 mm Weitere technische Eigenschaften: · Befestigungsart: Schnellstift · Vierkant: 8mm · Entfernung: 72mm
Wechselgarnitur 111XAH13.139 in H-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 · aus Edelstahl · bestehend aus: Knopf Modell 109X aus Edelstahl und Türdrücker Modell 111X... aus Edelstahlrundrohr (1.4301) · Durchmesser 21,3 mm mit 1,5 mm Wandstärke · mit Ansatzführung und Rastnut · mit Gewindestift M5 als zusätzliche Fixierung der Türdrücker mit dem Vierkantstift zur optimalen Kraftübertragung in das Türblatt · der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040 · Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile · die Rastung kann mittels Demontageschlüssel wieder gelöst werden · Rosetten 305.21X... und 306.23X... · Unterkonstruktion 305.21X... in Kunststoff-Stahlverbundbau mit schwarzer Zink/Nickel-Oberfläche für optimalen Korrosionsschutz · integriertes Hochhaltemodul mit Federunterstützung - DIN links und DIN rechts verwendbar - zur Unterstützung des Schlosses für eine längere Lebensdauer · Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich zum Aufheben möglicher Montageungenauigkeiten · verdeckte, lockerungssichere Verschraubung mit M5 Edelstahlschrauben- und Hülsenschraubenkombination sowie in das Türblatt eintauchenden Stützzapfen · Rosetten-Abdeck-Kappe, rund, aus Edelstahl (1.4301), Durchmesser 55 mm, 10,5 mm hoch, 1,5 mm Wandstärke · Oberfläche matt geschliffen · ausgelegt und geprüft für den Objektbereich · Gebrauchskategorie nach DIN EN 1906 - Klasse 4 Feuerschutzgarnitur mit Vierkantstift 9 mm · nach DIN 18273 Weitere technische Eigenschaften: · Lagerung: fest - fest/drehbar · Ergänzung: D/K · Vierkant: 9mm
Frei-Besetzt-Garnitur · in R-Technik nach DIN 18255 und DIN EN 1906 aus mattem Polyamid, bestehend aus: Türdrücker 165.21PBR, Durchmesser 21,3 mm und Rundrosetten 305.21PBR und 306.23PBNR · WC-Ausführung mit Notöffnung mittels Vierkantdorn oder Münze und Schauscheibe (Anzeige rot/weiß) auf der Außenseite · der Drücker erfüllt die Vorgaben der DIN EN 179 · Gebrauchskategorie: Klasse 4 mit Vierkantstift 8 - 8,5 mm · Ausführungsvorschlag! Bitte alle Maße und baulichen Gegebenheiten im Auftragsfall prüfen!
Funktion P · automatische Verriegelung des Standflügels an zweiflügeligen Türen · zugelassen nach EN 179 (Notausgänge), EN 1125 (Paniktüren) · Stulp Edelstahl matt · 9 mm Vierkant · DIN links und DIN rechts verwendbar Weitere technische Eigenschaften: · Norm: DIN 18250 · Hinterdornmaß: 15mm
in R-Technik mit Schildern nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Knopf Modell 123.23R aus Polyamid und Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 20 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Schildunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Wechselgarnitur vorgerichtet für PZ. Entfernung 72 mm. Schild-Abdeck-Kappe aus Polyamid durchgängig eingefärbt, 46 x 180 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 Garnitur mit Vierkantstift 8 mm, für Türstärke 38,1-48,0 mm · Drückerlänge 138 mm · Wechselgarnitur Weitere technische Eigenschaften: · Befestigungsart: R-Technik · Vierkant: 8mm · Entfernung: 72mm
Schlüsselrosette zum Aufclipsen für Feuerschutz-Rahmentüren · Lochung PZ · unsichtbare Verschraubung · Lieferung ohne Schrauben · Höhe 75 mm · Breite 34 mm Weitere technische Eigenschaften: · Ausführung: Ovalrosette · Typ: Profiltür

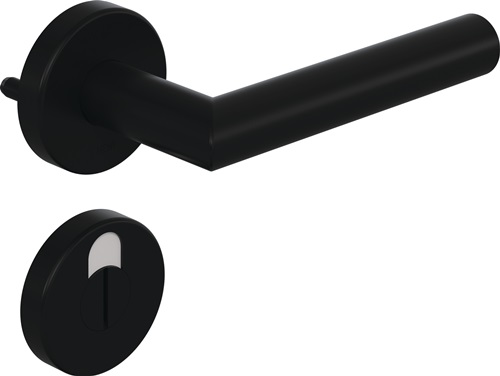

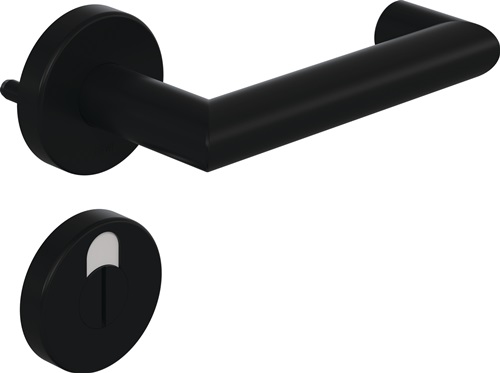

Frei-Besetzt-Garnitur · in R-Technik nach DIN 18255 und DIN EN 1906 aus mattem Polyamid, bestehend aus: Türdrücker 162.21PBR, Durchmesser 21,3 mm und Rundrosetten 305.21PBR und 306.23PBNR · WC-Ausführung mit Notöffnung mittels Vierkantdorn oder Münze und Schauscheibe (Anzeige rot/weiß) auf der Außenseite · Gebrauchskategorie: Klasse 4 mit Vierkantstift 8 - 8,5 mm · Ausführungsvorschlag! Bitte alle Maße und baulichen Gegebenheiten im Auftragsfall prüfen!
Innentür-Rosetten-Garnitur geprüft nach DIN EN 1906 (Gebrauchs-Kategorie Klasse 3) · Türgriffe mit Schnellstift-Verbindung (mit 8 mm Vollstift) und Rückholfeder · Rosetten mit Stütznocken unsichtbar verschraubt · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Schnellstift
