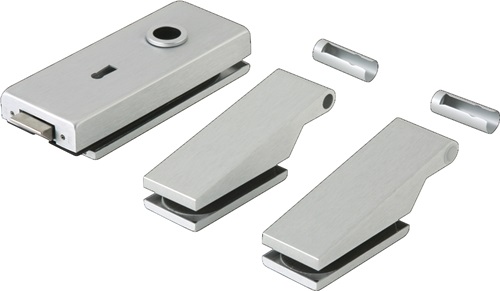

Glastürbeschlag STUDIO Classic LM silber elox.BB DIN L/R DORMA-GLAS

für Abschlusstüren · Stahl-Unterkonstruktion im Außen- und Aluminium-Unterkonstruktion im Innenschild · mit Rückholfederpaket · innen: loser Türgriff, Schnellstift-Verbindung (mit HOPPE-FDW-Vollstift, abgesetzter Stift bei Variante 10 mm) · sichtbare Verschraubung · PZ · DIN links / rechts verwendbar · Widerstandsklasse ES 1 Weitere technische Eigenschaften: · Schildstärke: 12 mm · Abdeckung: ohne Zylinderabdeckung · Breite: 54mm · Länge: 250mm · Ergänzung: abgesetzter Vierkant

mit Springgriff und Auslöseknopf · allseitig geschlossener Schlosskasten · Stulp silber · Stulplänge 216 mm · DIN links / rechts verwendbar · Springgriff Stahl verchromt · ohne Schließblech · durch Auslöseknopf am Stulp kann der Springgriff rausgefahren werden Weitere technische Eigenschaften: · Ausführung: mit Springgriff und Auslöseknopf · Stulp: silber

Umschaltfunktion B · für einflügelige Rahmentüren · Ausführung APB (von außen wahlweise dauerhaft begehbar oder verschlossen) Schlosskasten aus Stahl oben und unten geschlossen · durchgehende Beschlagbohrung oberhalb der Schlossnuss · Späneschutzhülsen · 1-tourig mit stabilem Riegel · Riegelausschluss 21 mm · DIN links und rechts einwärts/auswärts beachten · vorgerichtet für Profilzylinder · Entfernung 92 mm · 9 mm geteilte Schlossnuss · Falle mit Geräuschdämpfung · Riegel vernickelt · Edelstahl-Stulp auf Mitte · Stulplänge 245 mm · käntig · Hinterdornmaß 15 mm · Klassifizierungsschlüssel nach EN 12 209 vorhanden · geprüft und zertifiziert nach DIN 1125 und EN 179 gem. Konformitätszeugnis Weitere technische Eigenschaften: · Riegelausschluss: 21mm · Schlossriegel: 1-tourig · Norm: DIN 18251-2 · Hinterdornmaß: 15mm · Schlosskasten: oben und unten geschlossen · Riegel: vernickelt

Innentür-Rosetten-Garnitur: geprüft nach DIN EN 1906 (Gebrauchs-Kategorie Klasse 3) · Türgriffe mit 8 mm Schnellstift-Verbindung (mit Vollstift) · Griff- und Schlüsselrosetten (Ø 53 mm) mit Kunststoff-Unterkonstruktion · Rückholfeder und Stütznocken · Anschlagrichtung DIN links / rechts · Lagerung: Türgriffe lose, Rückholfedern rechts/links verwendbar, wartungsfreie Gleitlager · Befestigung: verdeckt, durchgehend, wechselseitig, Mehrzweckschrauben Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Schnellstift

Zimmergarnitur · in H-Technik nach DIN 18255 und DIN EN 1906 aus Edelstahl, Oberfläche matt geschliffen, bestehend aus: Türdrücker 111XAH, Durchmesser 21,3 mm, Kurzschild 230.21XAH, mit integriertem Hochhaltemodul mit Federunterstützung · der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040 · Gebrauchskategorie: Klasse 4 Garnitur mit Vierkantstift 8 - 8,5 mm · Ausführungsvorschlag! Bitte alle Maße und baulichen Gegebenheiten im Auftragsfall prüfen! Weitere technische Eigenschaften: · Befestigungsart: Standardstift · Vierkant: 8mm · Entfernung: 72mm

Aluminium-Feuerschutz-Antipanik-Rosetten-Türgriff-Garnitur mit Schlüsselrosetten für Innentüren: geprüft nach DIN 18273 und mitgeprüft in Notausgangs-Verschlüssen nach DIN EN 179 Lagerung: Türgriffe fest/drehbar · Rückholfedern · HOPPE-Steckgriff-Verbindung mit Kugel-Arretierung Sertos ® · wartungsfreie Gleitlager Verbindung: HOPPE-Antipanik-Vollstift Unterkonstruktion: Stahl · Stütznocken Befestigung: verdeckt · durchgehend · Gewindeschrauben M4 Besonderheit: Türgriffe mit Stahlkernen Weitere technische Eigenschaften: · Lagerung: fest-drehbar-gelagert · Ergänzung: D/D · Vierkant: 9mm · Befestigung: durchgehende Verschraubung · Produktlinie: duraplus ® · Produkttyp: Feuerschutz-Antipanik-Türgriff-Garnitur (Griff/Griff) · Sertos®: ja · Werkstoff: Aluminium · Werkstoff Unterteil: Griffrosette=Stahl/Kunststoff, Schlüsselrosette=Stahl

rund · auf Stahlunterkonstruktion · aus Edelstahl · Rosetten-Ø 55 mm · Rosettenstärke 8 mm · Nockenabstand 38 mm · unsichtbare Verschraubung · 3000261365 = Innenrosette / 3000261366 = Paar Weitere technische Eigenschaften: · Farb-Nr.: EST

mini in Edition matt · mit flacher Drückerrosette aus Polyamid, Durchmesser 32 mm, bestehend aus: Türdrücker in Gehrungsform aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt Oberfläche matt Durchmesser 21,3 mm, mit Ansatzführung · Vierkantstift des Drückerstiftteiles 8 mm mit Trapezgewinde · Fixierung der Drücker in einem Einpresslager mit umlaufender Verzahnung und einer Polyamid-Gleitlagerbuchse mit zwei Nocken als Verdrehsicherung im Einpresslager · der Gewindestift M5 fixiert sich, als Sicherung der Türdrückerlochteile, in einer Aussparung im Vierkantstift und trägt somit zur optimalen Kraftübertragung in das Türblatt bei · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 · Montage der Einpressbuchsen mittels Montagemutter mit Trapezgewinde SW 19, daher empfehlen wir die Montage mit einem Ringschlüssel (SW 19) · Das Fräsmaß im Bereich der Schlossnuss muss ein Nennmaß von 25 mm aufweisen · Fertigungstoleranzen von +/- 1 mm können durch die Einpresslagerung ausgeglichen werden · zur Montage an Wohnraum- und Innentüren mit HDF-Deckplatte und Mittellagen aus Röhrenspan- bzw. Vollspaneinlage oder hochwertiger, sowohl in stumpfer als auch gefälzter Ausführung · wir empfehlen die Montage von mini ausschließlich an von HEWI und den Türenherstellern geprüften Türelementen (eine aktuelle Aufstellung finden Sie unter www.hewi.de/mini) · ausgelegt und geprüft für den Objektbereich · Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Standardstift

in R-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Knopf Modell 123.23R aus Polyamid und Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 20 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Rosettenunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Wechselgarnitur vorgerichtet für PZ Rosetten-Abdeck-Kappe, rund, aus Polyamid durchgängig eingefärbt, Durchmesser 55 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Benutzer-Kategorie nach DIN EN 1906 - Klasse 4 Garnitur, mit Vierkantstift 8 mm · Drückerlänge 138 mm · Wechselgarnitur Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: R-Technik

für Abschlusstüren · Zamak-Unterkonstruktion im Außen- und Innenschild · mit feststehendem Knopf · FDW-Profilstift-Verbindung · sichtbare Verschraubung · PZ · einschließlich Befestigungsmaterial M6 · DIN links / rechts · Widerstandsklasse ES 0 Weitere technische Eigenschaften: · Schildstärke: 12 mm · Abdeckung: ohne Zylinderabdeckung · Breite: 54mm · Länge: 250mm

Vierkant 8 mm · Entfernung 72 mm, Entfernung WC 78 mm · Drückergarnitur = beidseitig Drücker 8100 / Wechselgarnitur = außen Knopf 3020 / innen Drücker 8100 · geprüft nach DIN 1906 (Gebrauchs-Kategorie Klasse 4) · Hochhaltefedern einseitig (Durchgangsseite) Demontagemöglichkeit der Drückerlochteile bei Verwendung einer handelsüblichen Sicherungsringzange. Optimale Montage durch M5 TORX-Schrauben Lieferung als Komplettgarnitur Weitere technische Eigenschaften: · Befestigungsart: Standard · Vierkant: 8mm · Entfernung: 72mm

mit Profilstift-Verbindung · für Wohnungsabschluss-Türen · DIN links / rechts · Bund: für Lagerung lose

ASL®-Standardlagerung von FSB EN 1906 Klasse 4 zertifiziert · das Drücker-Modell 1267 · vorgerichtet · Vierkant 8 mm · Rundrosette mit Stütznocken und Hochhaltefeder · DIN links/rechts verwendbar · inkl. Befestigungsmaterial für durchgehende Verschraubung · Wechselgarnitur mit Knopf 23 0829 Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: ASL®-Technik

Zimmergarnitur mit Schlüsselrosetten · mit flacher Drückerrosette, Abdeck-Kappe aus mattem Polyamid, Türdrücker Modell 162.21PBM in Gehrungsform aus mattem Polyamid mit durchgehendem Stahlkern, Vierkantstift 8 mm, für Österreich 8,5 mm, mit Trapezgewinde · Fixierung der Drücker in einem Einpresslager und einer Polyamid-Gleitlagerbuchse · mit Schlüsselrosette 306PBM, 32 x 47 mm · Montage der Einpressbuchsen mittels Montagemutter mit Trapezgewinde, SW 19, mit einem Ringschlüssel SW 19 · die Montage wird empfohlen an stumpfen wie auch gefälzten Wohnraum- und Innentüren mit HDF-Deckplatte und Mittellagen aus Röhrenspan- bzw. Vollspaneinlage oder hochwertiger

Türgriff auf rechteckigem Schild · aus einer Zinklegierung gefertigt · mit PVD-Beschichtung aus Messing, die dem Türgriff ein glänzendes Aussehen verleiht, dadurch weniger anfällig für Korrosion · klassisches und schlankes Design · verfügt über Schraublöcher · Schild ist federbelastet, so dass der Türgriff nach Gebrauch wieder in seine waagerechte Position zurückspringt · für Türstärke 38-42 mm · Lieferung paarweise inklusive Befestigungsmaterial Weitere technische Eigenschaften: · Gebrauchskategorie: 3 · Ergänzung: D/D · Drückertiefe: 65mm

Innentür-Langschild-Garnitur: geprüft nach DIN EN 1906 (Gebrauchs-Kategorie Klasse 3) · Verbindung: HOPPE-Schnellstift mit HOPPE-Vollstift (Stift-/Lochteil) · für Türstärke 37-42 mm · Anschlagrichtung DIN links / rechts · Vierkant 8 mm · Entfernung 78 mm · Lagerung: Türgriffe lose, Rückholfedern rechts/links verwendbar, wartungsfreie Gleitlager · Befestigung: sichtbar, Mehrzweckschrauben Weitere technische Eigenschaften: · Gebrauchskategorie: 3 · Ergänzung: D/D · Drückertiefe: 56mm

für Innentüren · geprüft nach DIN EN 1906: 47-0150A und PIVCERTPlus (1.000.000 Prüfzyklen), Objekt-Garnitur (Gebrauchs-Kategorie Klasse 4) · Lagerung: Türgriffe fest/drehbar (Wechselgarnitur: außen Knopf fest), Rückholfedern, HOPPE-Steckgriff-Verbindung mit Kugel-Arretierung Sertos®, wartungsfreie Gleitlager · Verbindung: HOPPE-Profilvollstift (Drückergrt.) / HOPPE-FDW-Profilvollstift (Wechselgrt.), gehärtet · TS 40 - 45 mm · Unterkonstruktion: Stahl, Stütznocken · Befestigung: verdeckt, durchgehend, Gewindeschrauben M5 Entfernung 78 mm Weitere technische Eigenschaften: · Befestigungsart: Sertos® · Vierkant: 8mm · Entfernung: 78mm

PZ/BB ovale Form aus Polyamid · für mini · selbstklebend · 32 x 47 mm · nahezu flächenbündig, Schildstärke 1,5 mm · das Fräsmaß im Bereich der Schlüsselrosetten (PZ/BB) darf ein max. Maß von 25 x 40 mm aufweisen WC runde Form aus Polyamid · Ø 32 mm · Ausführung mit Notöffnung Münze ohne Schauscheibe · Schildstärke innen 3 mm / außen 4 mm · das Fräsmaß für die Montage von WC-Rosetten muss ein Nennmaß von 25 mm aufweisen · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 Weitere technische Eigenschaften: · Farb-Nr.: 90 · Detail: Riegelvierkant 8mm

Türgriff auf rechteckigem Schild · aus einer Zinklegierung und Aluminium gefertigt · mit PVD-Beschichtung aus Messing, die dem Türgriff ein glänzendes Aussehen verleiht, dadurch weniger anfällig für Korrosion · entstammt der Bewegung der 1930er Jahre, die von Bauhaus und Jugendstil geprägt war · verfügt über Schraublöcher · Schild ist federbelastet, so dass der Türgriff nach Gebrauch wieder in seine waagerechte Position zurückspringt · für Türstärke 38-42 mm · Lieferung paarweise inklusive Befestigungsmaterial Weitere technische Eigenschaften: · Gebrauchskategorie: 3 · Ergänzung: D/D · Drückertiefe: 72mm

Feuerschutz-Rosetten-Türgriff-Halbgarnitur ohne Schlüsselrosette für Profiltüren: geprüft nach DIN 18273 Lagerung: gekröpfter Türgriff fest/drehbar · Rückholfeder · wartungsfreies Gleitlager Verbindung: für HOPPE-Profilvollstift (separat bestellen) Unterkonstruktion: Zamak mit Stahleinlage Befestigung: verdeckt · Gewindeschrauben und Blindsteckmuttern M5
