Profiltürgarnitur 162XAH03.647 VA PZ-PZ TS 38,1-48mm HEWI

für Innentüren · geprüft nach DIN EN 1906: 47-0150A und PIVCERTPlus (1.000.000 Prüfzyklen), Objekt-Garnitur (Gebrauchs-Kategorie Klasse 4) · Lagerung: Türgriffe fest/drehbar, Rückholfedern, HOPPE-Steckgriff-Verbindung mit Kugel-Arretierung Sertos®, wartungsfreie Gleitlager · Verbindung: HOPPE-Profilvollstift, gehärtet · Unterkonstruktion: Griffrosetten Stahl, Schlüsselrosetten Kunststoff, Stütznocken · Befestigung: verdeckt, durchgehend · Griffrosetten Gewindeschrauben M5 · Schlüsselrosetten Mehrzweckschrauben, wechselseitig · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Sertos®

Innentür-Kurzschild-Garnitur · Profilstift-Verbindung (Stift-Lochteil) · Lagerung: Türgriffe lose, wartungsfreie Gleitlager · Drückergarnitur · Entfernung 72 mm Weitere technische Eigenschaften: · Befestigungsart: Profilstift · Vierkant: 8mm · Entfernung: 72mm

mit Profilstift-Verbindung · Drückerpaare vorgerichtet für Türstärke 27 - 47 mm · DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Stabilstift

mini in Edition matt · mit flacher Drückerrosette aus Polyamid, Durchmesser 32 mm, bestehend aus: Türdrücker in Gehrungsform aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt Oberfläche matt Durchmesser 21,3 mm, mit Ansatzführung · Vierkantstift des Drückerstiftteiles 8 mm mit Trapezgewinde · Fixierung der Drücker in einem Einpresslager mit umlaufender Verzahnung und einer Polyamid-Gleitlagerbuchse mit zwei Nocken als Verdrehsicherung im Einpresslager · der Gewindestift M5 fixiert sich, als Sicherung der Türdrückerlochteile, in einer Aussparung im Vierkantstift und trägt somit zur optimalen Kraftübertragung in das Türblatt bei · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 · Montage der Einpressbuchsen mittels Montagemutter mit Trapezgewinde SW 19, daher empfehlen wir die Montage mit einem Ringschlüssel (SW 19) · Das Fräsmaß im Bereich der Schlossnuss muss ein Nennmaß von 25 mm aufweisen · Fertigungstoleranzen von +/- 1 mm können durch die Einpresslagerung ausgeglichen werden · zur Montage an Wohnraum- und Innentüren mit HDF-Deckplatte und Mittellagen aus Röhrenspan- bzw. Vollspaneinlage oder hochwertiger, sowohl in stumpfer als auch gefälzter Ausführung · wir empfehlen die Montage von mini ausschließlich an von HEWI und den Türenherstellern geprüften Türelementen (eine aktuelle Aufstellung finden Sie unter www.hewi.de/mini) · ausgelegt und geprüft für den Objektbereich · Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Standardstift

Wechselgarnitur in H-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Edelstahl, bestehend aus: Knopf Modell 109X aus Edelstahl und Türdrücker Modell 111X aus Edelstahlrundrohr (1.4301), Durchmesser 21,3 mm mit 1,5 mm Wandstärke, mit Ansatzführung und Rastnut, mit Madenschraube M5 als zusätzliche Fixierung der Türdrücker mit dem Vierkantstift zur optimalen Kraftübertragung in das Türblatt. Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Oberfläche matt geschliffen Rosettenunterkonstruktion in Kunststoff-Stahlverbundbau mit schwarzer Zink/Nickel Oberfläche für optimalen Korrosionsschutz, integriertes Hochhaltemodul mit Federunterstützung, DIN links und DIN rechts verwendbar, zur Unterstützung des Schlosses für eine längere Lebensdauer. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich zum Aufheben möglicher Montageungenauigkeiten. Verdeckte, lockerungssichere Verschraubung mit M5 Edelstahlschrauben- und Hülsenschraubenkombination sowie in das Türblatt eintauchenden Stützzapfen. Rosetten-Abdeck-Kappe, rund, aus Edelstahl (1.4301), Durchmesser 55 mm, 10,5 mm hoch, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Benutzerkategorie nach DIN EN 1906 - Klasse 4 Garnitur mit Vierkantstift 8 - 8,5 mm Benutzerkategorie: Klasse 4 Dauerhaftigkeit: Klasse 7 Türmasse: keine Klassifizierung festgelegt Feuerbeständigkeit: Klasse 0 Sicherheit: Klasse 1 Korrosionsbeständigkeit: Klasse 4 Einbruchssicherheit: Klasse 0 Ausführungsart: A Artikel: HEWI 111XAH03.139

für Rosetten und Schilder geeignet · DIN rechts / links

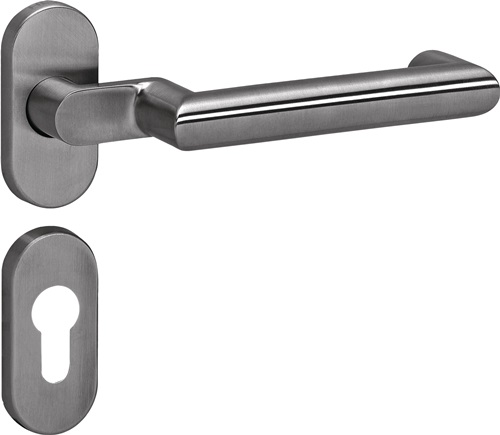

für Feuerschutzrahmentüren · gekröpft · fest-drehbar auf ovaler Rosette · mit Hochhaltefeder · Rosette Stärke 14,5 mm · verdeckte Verschraubung · Norm DIN 18273 / DIN EN 1906 Weitere technische Eigenschaften: · Anschlagrichtung: DIN links / rechts · Form: oval · Norm: DIN 18273 / DIN EN 1906 · Farb-Nr.: F12 · Lagerung: fest-drehbar · Drückertiefe: 58mm · Typ: Profiltür · Drückerlänge: 150mm · Befestigungsart: verdeckte Verschraubung

mini · mit flacher Drückerrosette aus Polyamid, Durchmesser 32 mm, bestehend aus: Türdrücker Modell 162.21PCM in Gehrungsform aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, bzw. Modell 162.21XAM aus Edelstahlrundrohr im Gehrungsschnitt (1.4301) mit 1,5mm Wandstärke · Durchmesser jeweils 21,3 mm, mit Ansatzführung · Vierkantstift des Drückerstiftteiles 8 mm mit Trapezgewinde · Fixierung der Drücker in einem Einpresslager mit umlaufender Verzahnung und einer Polyamid-Gleitlagerbuchse mit zwei Nocken als Verdrehsicherung im Einpresslager · der Gewindestift M5 fixiert sich, als Sicherung der Türdrückerlochteile, in einer Aussparung im Vierkantstift und trägt somit zur optimalen Kraftübertragung in das Türblatt bei · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 · Montage der Einpressbuchsen mittels Montagemutter mit Trapezgewinde SW 19, daher empfehlen wir die Montage mit einem Ringschlüssel (SW 19) · Das Fräsmaß im Bereich der Schlossnuss muss ein Nennmaß von 25 mm aufweisen · Fertigungstoleranzen von +/- 1 mm können durch die Einpresslagerung ausgeglichen werden · zur Montage an Wohnraum- und Innentüren mit HDF-Deckplatte und Mittellagen aus Röhrenspan- bzw. Vollspaneinlage oder hochwertiger, sowohl in stumpfer als auch gefälzter Ausführung · wir empfehlen die Montage von mini ausschließlich an von HEWI und den Türenherstellern geprüften Türelementen (eine aktuelle Aufstellung finden Sie unter www.hewi.de/mini) · ausgelegt und geprüft für den Objektbereich · Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Standardstift

obenliegender Zahntrieb-Türschließer nach EN 1154 A · für Anschlagtüren bis max. 1400 mm Breite · für Rauch- und Feuerschutztüren (Montageplatte verwenden) · für rechts und links angeschlagene Türen · einstellbare Schließkraft · Größe EN 2 - 6 · optische Größenanzeige · Öffnungsdämpfung, hydraulischer Endschlag und thermostabilisierte Schließgeschwindigkeit einstellbar · alle Funktionen von vorn einstellbar · ohne Hebel · Normal-Montage Bandgegenseite und Kopfmontage Bandseite Weitere technische Eigenschaften: · prüfpflichtig: ja

Vierkant 8 mm · Entfernung 72 mm, Entfernung WC 78 mm · Drückergarnitur = beidseitig Drücker 8100 / Wechselgarnitur = außen Knopf 3020 / innen Drücker 8100 · geprüft nach DIN 1906 (Gebrauchs-Kategorie Klasse 4) · Hochhaltefedern einseitig (Durchgangsseite) Demontagemöglichkeit der Drückerlochteile bei Verwendung einer handelsüblichen Sicherungsringzange. Optimale Montage durch M5 TORX-Schrauben Lieferung als Komplettgarnitur Weitere technische Eigenschaften: · Befestigungsart: Standard · Vierkant: 8mm · Entfernung: 72mm

in R-Technik mit Schildern nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Knopf Modell 123.23R aus Polyamid und Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 20 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Schildunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Wechselgarnitur vorgerichtet für PZ. Entfernung 72 mm. Schild-Abdeck-Kappe aus Polyamid durchgängig eingefärbt, 46 x 180 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 Garnitur mit Vierkantstift 8 mm, für Türstärke 38,1-48,0 mm · Drückerlänge 138 mm · Wechselgarnitur Weitere technische Eigenschaften: · Befestigungsart: R-Technik · Vierkant: 8mm · Entfernung: 72mm

Aluminium-Feuerschutz-Antipanik-Rosetten-Türgriff-Garnitur mit Schlüsselrosetten für Innentüren: geprüft nach DIN 18273 und mitgeprüft in Notausgangs-Verschlüssen nach DIN EN 179 Lagerung: Türgriffe fest/drehbar · Rückholfedern · HOPPE-Steckgriff-Verbindung mit Kugel-Arretierung Sertos ® · wartungsfreie Gleitlager Verbindung: HOPPE-Antipanik-Vollstift Unterkonstruktion: Stahl · Stütznocken Befestigung: verdeckt · durchgehend · Gewindeschrauben M4 Besonderheit: Türgriffe mit Stahlkernen Weitere technische Eigenschaften: · Lagerung: fest-drehbar-gelagert · Ergänzung: D/D · Vierkant: 9mm · Befestigung: durchgehende Verschraubung · Produktlinie: duraplus ® · Produkttyp: Feuerschutz-Antipanik-Türgriff-Garnitur (Griff/Griff) · Sertos®: ja · Werkstoff: Aluminium · Werkstoff Unterteil: Griffrosette=Stahl/Kunststoff, Schlüsselrosette=Stahl

Wechselgarnitur für Profiltüren · mit Knopf 76G · Türgriff fest/drehbar gelagert · Vollstift-Verbindung · Schilder mit Edelstahl-Unterkonstruktion und Stütznocken · innen: sichtbare Verschraubung M6 · Entfernung 92 mm · Vierkant 8 mm · DIN links / rechts Weitere technische Eigenschaften: · Norm: DIN 1906 · Lagerung: fest/drehbar · Drückertiefe: 55mm

mit Schnellstift-Verbindung · für Türstärke 37 - 42 mm · auch für Rosetten und Schilder mit Rückholfeder-Paket geeignet · DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Schnellstift

mit Schlüsselrosetten für Innentüren · geprüft nach DIN EN 1906: 37-0140U, Objekt-Garnitur · F9714M schwarz matt · Vierkant 8 mm Lagerung: Türgriffe lose, wartungsfreie Gleitlager Verbindung: Schnellstift mit HOPPE-Vollstift (Stift-/Lochteil) Befestigung: aufsteckbare Griffrosetten mit Stütznocken, aufsteckbare Schlüsselrosetten mit durchgehenden Stütznocken schraubenlose Montage, 2 mm flache Rosetten Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Schnellstiftverbindung

für Innentüren · mit Profilstift-Verbindung und 8 mm Vierkant · für Türstärke 36-54 mm Entfernung 72 mm Weitere technische Eigenschaften: · Ergänzung: D/D · Drückertiefe: 64mm

inkl. Befestigungsscheiben · für Türstärke 37 - 42 mm · mit Rückholfederpaket · Lochung rund Weitere technische Eigenschaften: · Farb-Nr.: F1 · Detail: mit Rückholfederpaket

in R-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 23 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Rosettenunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Rosetten-Abdeck-Kappe, rund, aus Polyamid durchgängig eingefärbt, Durchmesser 55 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 Garnitur mit Vierkantstift 8 mm · Drückerlänge 150 mm · Drückergarnitur Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: R-Technik

in H-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Edelstahl, bestehend aus: Knopf Modell 107X aus Edelstahl und Türdrücker Modell 162X aus Edelstahlrundrohr im Gehrungsschnitt (1.4301), Durchmesser 21,3 mm mit 1,5 mm Wandstärke, mit Ansatzführung und Rastnut, mit Madenschraube M5. Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Rosettenunterkonstruktion in Kunststoff-Stahlverbundbau mit schwarzer Zink/Nickel Oberfläche für optimalen Korrosionsschutz, integriertes Hochhaltemodul mit Federunterstützung, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich. Verdeckte, lockerungssichere Verschraubung mit M5 Edelstahlschrauben- und Hülsenschraubenkombination sowie Stützzapfen. Rosetten-Abdeck-Kappe, rund, aus Edelstahl (1.4301), Durchmesser 55 mm, 10,5 mm hoch, 1,5 mm Wandstärke. Lochung PZ, für Türstärke 38,1 - 48,0 mm Ausgelegt und geprüft für den Objektbereich, Benutzerkategorie nach DIN EN 1906 - Klasse 4 Feuerschutzgarnitur mit Vierkantstift 9 mm, nach DIN 18273 Weitere technische Eigenschaften: · Vierkant: 9mm

Drückerpaar in R-Technik · Türdrücker 111.23PBR in U-Form · aus Polyamid durchgängig eingefärbt mit durchgehendem Stahlkern bis in das Drückerende · Durchmesser 23 mm · mit Ansatzführung und Rastnut · Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile · Vierkant 8 mm · DIN links / rechts · der Türdrücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040 · Edition matt Weitere technische Eigenschaften: · Befestigungssystem: Standardstift
