TECWERK Wendeschneidplatte DNMG150604L-HP UNI35 li.

für einen sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,4mm · Schnitttiefe max.: 5 mm in Stahl / 5 mm in Rostfrei / - mm in Guss / 5 mm in NE-Metalle / 4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,17 mm/U in Stahl / 0,18 mm/U in Rostfrei / - mm/U in Guss / 0,17 mm/U in NE-Metalle / 0,18 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,26 mm/U in Stahl / 0,23 mm/U in Rostfrei / - mm/U in Guss / 0,31 mm/U in NE-Metalle / 0,23 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 180 m/min in Stahl / 95 m/min in Rostfrei / - m/min in Guss / 245 m/min in NE-Metalle / 30 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 240 m/min in Stahl / 130 m/min in Rostfrei / - m/min in Guss / 770 m/min in NE-Metalle / 60 m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.4mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher SF mit verrundeter Schneidkante · im Substrat T8415. Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 11,6g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 9,079g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: SF · Spannbohrungsdurchmesser - Metrisch: 3,81mm

für einen sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 4,4mm · s: 3,97mm · l: 9,7mm · d: 9,53mm · r: 0,4mm · Schnitttiefe max.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 0,6 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,4 mm in Stahl / 0,4 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 0,4 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / 0,11 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,1 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,12 mm/U in Stahl / 0,15 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 200 m/min in Stahl / 80 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 40 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 230 m/min in Stahl / 125 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.8mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher SF mit verrundeter Schneidkante · im Substrat T8415. Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 11,61g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 9,017g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: SF · Spannbohrungsdurchmesser - Metrisch: 3,81mm

für Drehstähle · für Schnellwechselstahlhalterkopf Weitere technische Eigenschaften: · l: 180mm · Länge: 180 mm · a: 40mm

für sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 5,16mm · s: 6,35mm · l: 15,5mm · d: 12,7mm · r: 0,8mm · Schnitttiefe max.: 4,5 mm in Stahl / 4,5 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 3,6 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,22 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,22 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,4 mm/U in Stahl / 0,36 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,28 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 175 m/min in Stahl / 105 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 30 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 260 m/min in Stahl / 155 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 70 m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.4mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher SF mit verrundeter Schneidkante · im Substrat T8430 · PVD beschichtet WC-Co Feinkornsubstrat in den ISO-Bereichen P20 -P40 und M20 -M35 · zum schlichten bis medium bearbeiten von Stählen und nichtrostenden Stählen Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 11,41g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 8,871g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: SF · Spannbohrungsdurchmesser - Metrisch: 3,81mm

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 2,8mm · s: 2,38mm · l: 7,8mm · d: 6,35mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 2,1 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,4 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,1 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,24 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 125 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 490 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Ersatzkassette zu Fasenfräser Art.-Nr. 2000 859 263 und 2000 859 264

Doppelseitige negative barpeeling Wendeschneidplatte · 80° Trigon mit Innenkreisdurchmesser von 22.225mm · 9.52mm Dick für 3.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PM mit S02 Schneidkantenpreparation · im Substrat T9226 · MT-CVD beschichtet funktionell abgestuftes WC-Co-Carbid im ISO-Bereich P15 -P35 · zum mittlere Festigkeit Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 3,5mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 69,4g · Dicke Wendeschneidplatte - Metrisch: 9,52mm · Formcode Wendeschneidplatte: W - trigon · Fräserdesign: WNGU · Hauptschneidenwinkel: 15Grad · Innenkreisdurchmesser - Metrisch: 22,225mm · Minimale Einstechtiefe - Metrisch: 0,8mm · Nettogewicht: 62,831g · Planschneidenbreite - Metrisch: 13mm · Schneidkantenlänge - Metrisch: 15mm · Spanbrecher Herstellerbezeichnung: PM-S02 · Spannbohrungsdurchmesser - Metrisch: 7,94mm

zum Innengewindedrehen · TiAlN-beschichtet Weitere technische Eigenschaften: · x: 0,5mm · s: 3,47mm · l: 16,5mm · d: 9,525mm · Anwendungsbereich: Innendrehen · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 105 m/min in Stahl / 60 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 150 m/min in Stahl / 90 m/min in Rostfrei / 125 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.8mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher SF mit verrundeter Schneidkante · im Substrat T9415 · MT-CVD beschichtet WC-Co Substrat im ISO-Bereich P05 -P30 · zum schlichten bis medium bearbeiten von Stählen Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 8,5g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 8,5g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: SF · Spannbohrungsdurchmesser - Metrisch: 3,81mm

zur Schruppbearbeitung = R Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 1,2mm · Anwendungsbereich: Bearbeitung Schrupp · Schnitttiefe max.: 7 mm in Stahl / 5,3 mm in Rostfrei / 7 mm in Guss / - mm in NE-Metalle / 4,2 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1,5 mm in Stahl / 1,5 mm in Rostfrei / 1,5 mm in Guss / - mm in NE-Metalle / 1,5 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,25 mm/U in Stahl / 0,25 mm/U in Rostfrei / 0,25 mm/U in Guss / - mm/U in NE-Metalle / 0,25 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,7 mm/U in Stahl / 0,53 mm/U in Rostfrei / 0,7 mm/U in Guss / - mm/U in NE-Metalle / 0,42 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 215 m/min in Stahl / 125 m/min in Rostfrei / 200 m/min in Guss / - m/min in NE-Metalle / 40 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 320 m/min in Stahl / 190 m/min in Rostfrei / 300 m/min in Guss / - m/min in NE-Metalle / 95 m/min in Superlegierungen / - m/min in gehärtete Stähle

zum Fasen und Senken · für Fasenfräser 45° TCGX Weitere technische Eigenschaften: · d1: 4,6mm · s: 5,67mm · l: 17mm · d: 9,44mm · r: 0,4mm · Schnitttiefe max.: 7,5 mm in Stahl / 7,5 mm in Rostfrei / 7,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1 mm in Stahl / 1 mm in Rostfrei / 1 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,08 mm/U in Stahl / 0,08 mm/U in Rostfrei / 0,08 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,15 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 70 m/min in Stahl / 70 m/min in Rostfrei / 70 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 90 m/min in Stahl / 90 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,7mm · d: 12,7mm · r: 0,8mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,15 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,45 mm/U in Stahl / 0,34 mm/U in Rostfrei / 0,45 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 135 m/min in Stahl / 80 m/min in Rostfrei / 125 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 220 m/min in Stahl / 130 m/min in Rostfrei / 205 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.8mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher FM mit verrundeter Schneidkante · im Substrat T8430 · PVD beschichtet WC-Co Feinkornsubstrat im ISO-Bereich P20 -P40 · zum schlichten bis medium bearbeiten von Stählen Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 9,248g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 9,248g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: FM · Spannbohrungsdurchmesser - Metrisch: 3,81mm

Einseitige negative barpeeling Wendeschneidplatte · Rund mit einem Durchmesser von 38.1mm · 12.7mm Dick für 8mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher MM · im Substrat T7325 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich M10 -M25 · zum nichtrostenden Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 12mm · Schnitttiefe min.: 1,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 159,303g · Dicke Wendeschneidplatte - Metrisch: 12,7mm · Formcode Wendeschneidplatte: R - rund · Fräserdesign: RNGH · Minimale Einstechtiefe - Metrisch: 3mm · Nettogewicht: 159,303g · Spanbrecher Herstellerbezeichnung: MM · Spannbohrungsdurchmesser - Metrisch: 12,7mm · Wendeplattendurchmesser - Metrisch: 38,1mm

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 2,8mm · s: 3,18mm · l: 11,1mm · d: 6,35mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 2,8 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,4 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,1 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,24 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 165 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 575 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 30.12mm · 7.94mm Dick für 1.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PM · im Substrat T7325 · MT-CVD beschichtet functionally graded WC-Co carbide Weitere technische Eigenschaften: · Schnitttiefe max.: 1,5mm · Schnitttiefe min.: 0,3mm · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 12mm · Bruttogewicht: 41,7g · Dicke Wendeschneidplatte - Metrisch: 7,54mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNGF 30 · Hauptschneidenwinkel: 20Grad · Minimale Einstechtiefe - Metrisch: 0,5mm · Nettogewicht: 35,119g · Planschneidenbreite - Metrisch: 13mm · Schneidkantenlänge - Metrisch: 30,12mm · Spanbrecher Herstellerbezeichnung: PM

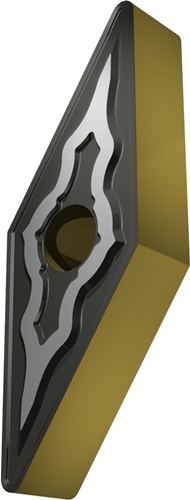

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.8mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher NMR mit verrundeter Schneidkante · im Substrat T9415 · MT-CVD beschichtet WC-Co Substrat im ISO-Bereich P05 -P30 · zum schlichten bis schruppen bearbeiten von Stählen Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 9,265g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 9,265g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: NMR · Spannbohrungsdurchmesser - Metrisch: 3,81mm
