TECWERK Wendeschneidplatte CCMT09T304-M UNI35 Bearb.mittel

zur Schlichtbearbeitung = F Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 8,7mm · d: 12,7mm · r: 0,8mm · Anwendungsbereich: Bearbeitung Schlicht · Schnitttiefe max.: 3 mm in Stahl / 3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / 2,4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,15 mm/U in Stahl / 0,17 mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,45 mm/U in Stahl / 0,41 mm/U in Rostfrei / 0,45 mm/U in Guss / - mm/U in NE-Metalle / 0,36 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 155 m/min in Stahl / 85 m/min in Rostfrei / 130 m/min in Guss / - m/min in NE-Metalle / 25 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 280 m/min in Stahl / 150 m/min in Rostfrei / 230 m/min in Guss / - m/min in NE-Metalle / 70 m/min in Superlegierungen / - m/min in gehärtete Stähle

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 2,8mm · s: 3,18mm · l: 11,1mm · d: 6,35mm · r: 0,2mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 2,8 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,3 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,06 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,1 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 140 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 505 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

zur Schlichtbearbeitung = F Weitere technische Eigenschaften: · d1: 5,5mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,8mm · Anwendungsbereich: Bearbeitung Schlicht · Schnitttiefe max.: 4 mm in Stahl / 3 mm in Rostfrei / 4 mm in Guss / - mm in NE-Metalle / 2,4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,15 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,35 mm/U in Stahl / 0,26 mm/U in Rostfrei / 0,35 mm/U in Guss / - mm/U in NE-Metalle / 0,21 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 220 m/min in Stahl / 130 m/min in Rostfrei / 205 m/min in Guss / - m/min in NE-Metalle / 40 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 315 m/min in Stahl / 185 m/min in Rostfrei / 295 m/min in Guss / - m/min in NE-Metalle / 90 m/min in Superlegierungen / - m/min in gehärtete Stähle

Schälfräser mit 8 Schneiden · Durchmesser 50mm mit 36mm Schnittlänge · gemäß DIN 1880 Standard mit einem 22mm Aufstecker mit Zapfenantrieb · HSSE-Co mit unbeschichtet · 30° Helix und 12° Spanwinkel zum Planfräsen und Schulterfräsen in Baustahl · Kohlenstoffstahl und legierter 0 · Ferritischer · Martensitischer und Superaustenitisch · Duplex oder ausscheidungsgehärtem Edelstahl · Gusseisen und Aluminiumguss 0 und Kupfer oder Kupferlegierungen Weitere technische Eigenschaften: · Modell: D400

HSS · DIN 340 · Typ N · Spitzenwinkel 118 ° · profilgeschliffen mit Kreuzanschliff ab Ø 3,0 mm · mit Zylinderschaft · rechtsschneidend · für tiefe Löcher sowie zum Bohren durch Bohrbuchsen in Stahl und Guss Industriequalität Weitere technische Eigenschaften: · Baulänge: lang · Vorschub in Stahl bis 800 N: 0,13mm/U · Qualität: profilgeschliffen

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 2,8mm · s: 2,38mm · l: 6,4mm · d: 6,35mm · r: 0,4mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 2 mm in Stahl / - mm in Rostfrei / 2 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,4 mm in Stahl / - mm in Rostfrei / 0,4 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,15 mm/U in Stahl / - mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,26 mm/U in Stahl / - mm/U in Rostfrei / 0,26 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 205 m/min in Stahl / - m/min in Rostfrei / 190 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 285 m/min in Stahl / - m/min in Rostfrei / 270 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Hartmetall · mit Normalverzahnung · Typ INOX · Schaft-Ø 6 mm · für den Einsatz in Edelstahl sowie ferritischen, austenitischen und martenitischen Materialien Weitere technische Eigenschaften: · Typ: INOX

Langer schaftfräser mit 6 Schneiden · Durchmesser 32mm mit 106mm Schnittlänge · 186mm Gesamtlänge und 125.5mm erreichbare Lämge mit Halsfreischliff · gemäß DIN 844 L Standard mit einem 32mm Weldonschaft · HSSE-PM mit unbeschichtet · 30° Helix und 12° Spanwinkel zum Schulterfräsen und Nutfräsen in Baustahl und Kohlenstoffstahl 0 und Kupfer oder Kupferlegierungen Weitere technische Eigenschaften: · Schafttoleranz: h6 · Drallwinkel: 30

HSS · DIN 340 · Typ N · Spitzenwinkel 118 ° · profilgeschliffen mit Kreuzanschliff ab Ø 3,0 mm · mit Zylinderschaft · rechtsschneidend · für tiefe Löcher sowie zum Bohren durch Bohrbuchsen in Stahl und Guss Industriequalität Weitere technische Eigenschaften: · Baulänge: lang · Vorschub in Stahl bis 800 N: 0,14mm/U · Qualität: profilgeschliffen

Hartmetall · Schaft-Ø 3 mm

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 4,4mm · s: 3,97mm · l: 11,6mm · d: 9,525mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 3,3 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,4 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,1 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,24 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 180 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 645 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

VHM · Universal-Feinstkorn · TiAlN-beschichtet · Werksnorm · Typ N · Mehrschneider · extra lang · 3xD Schneidenlänge · 45° Schutzfase · Zentrumschnitt · mit Zylinderschaft nach DIN 6535 HB · ungleiche Steigung · rechtsschneidend · Halsfreischliff · für vibrationsarme Bearbeitung, zum Schruppen und Schlichten geeignet · durch neu entwickelte Geometrie und Beschichtung universell einsetzbar zum Fräsen in Stahl, Stahlguss, Grauguss, Temperguss, Cr-Ni-Stählen, NE-Metallen, Aluminium mit Siliciumanteil und abrasiven Werkstoffen Weitere technische Eigenschaften: · Schutzfase: 0,2mm · Werkstoffeignung Stahl: sehr gut geeignet · Werkstoffeignung NE-Metalle: sehr gut geeignet · Werkstoffeignung Sonderlegierungen: sehr gut geeignet · Schafttoleranz: h6 · Werkstoffeignung INOX: sehr gut geeignet · Werkstoffeignung Guss: sehr gut geeignet

HSS-Co PM · ALCRONA-beschichtet · DIN 844 · Typ N · Vierschneider · kurz · Zentrumschnitt · Zylinderschaft mit Mitnahmefläche · rechtsschneidend · zum Fräsen von Werkstoffen mit geringer und mittlerer Festigkeit bis ca. 1000 N/mm² · Vibrationsreduktion durch ungleich geteilte Schneiden · verbesserte Werkzeugsteifigkeit durch konischen Spannutengrund Weitere technische Eigenschaften: · Werkstoffeignung Stahl: sehr gut geeignet · Werkstoffeignung NE-Metalle: bedingt geeignet · Werkstoffeignung Sonderlegierungen: bedingt geeignet · Werkstoffeignung INOX: sehr gut geeignet · Werkstoffeignung Guss: sehr gut geeignet

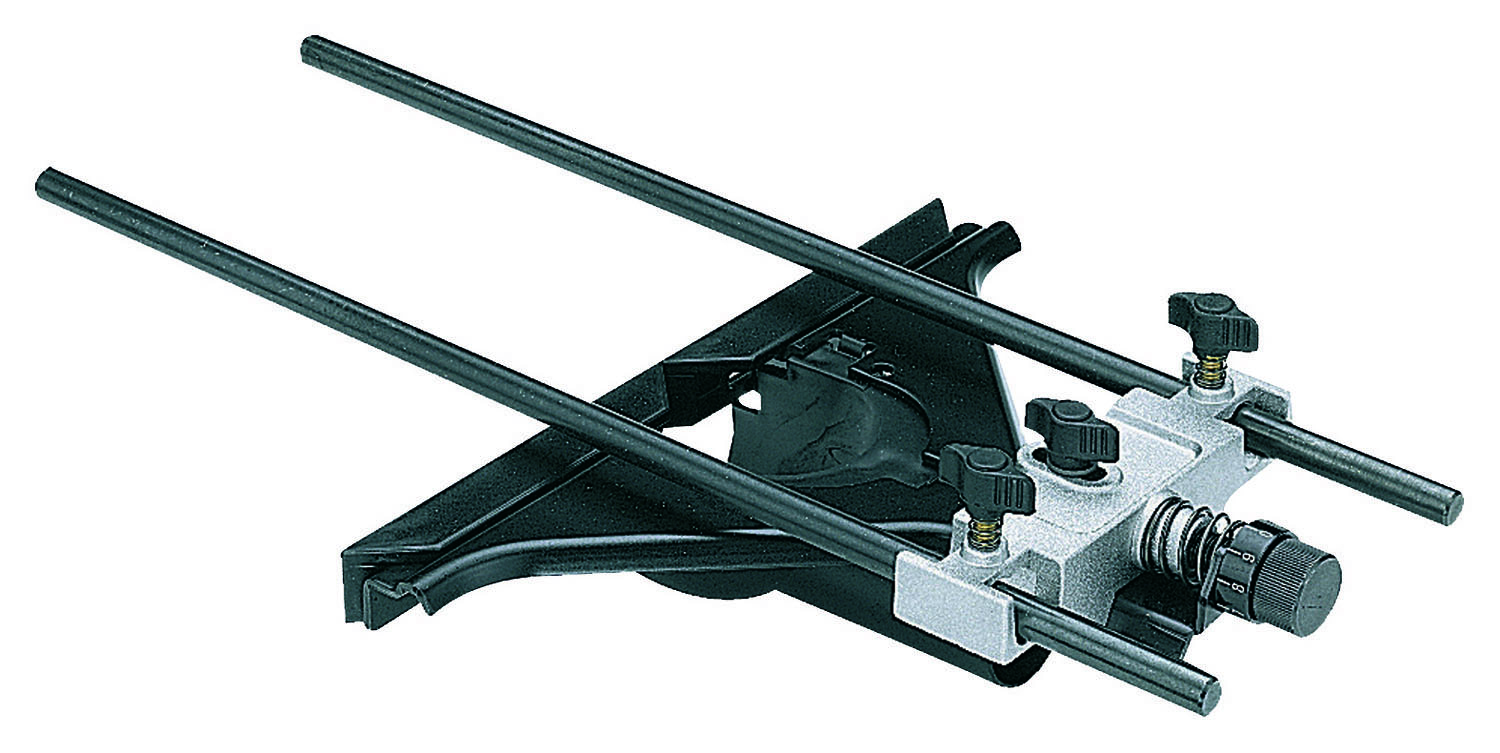

Feinjustierbarer Parallelanschlag mit Absaugadapter

90° · vernickelte Ausführung · mit Innenkühlung · mit ungleicher Teilung für mittlere bis starke Schruppbearbeitung · für Wendeschneidplatte APKT-16 Weitere technische Eigenschaften: · L: 40mm · Kühlung: mit Innenkühlung · d1: 18mm · Ausführung: 40A4R-S90AP16D-C · Oberfläche: vernickelt · D: 40mm · Wendeplatte: APKT-16 · Ø d H7: 16mm · b: 8,4mm

VHM · spezialbeschichtet · DIN 6527 L · Typ W · Mehrschneider · lang · 45° Schutzfase · Zentrumschnitt · Zylinderschaft nach DIN 6535 HB · 38/40 ° Drallwinkel (Z.3) · rechtsschneidend · Halsfreischliff · geeignet zum Schruppen und Schlichten von Aluminium, Kupfer und anderen NE-Metallen · spezielle TiAlN-Beschichtung verhindert ein Verkleben der Schneiden · Z.3 mit ungleicher Drallsteigung für vibrationsarmen Lauf und hohe Oberflächengüte Weitere technische Eigenschaften: · Schutzfase: 0,125mm · Werkstoffeignung NE-Metalle: sehr gut geeignet · Drallwinkel: 38/40°

Spiralpunkt Gewindebohrer · Anschnittform B mit 3.5-5xP Gewindeanschnitt · ISO-Metrisches Gewinde M4 mit 0.70 mm Steigung und 6H Toleranzklasse · Abmessungen nach DIN 371 Standard mit 4.5mm Schaft und 3.4mm Vierkantantrieb · HSSE-PM mit TiN Beschichtung 3xD Durchgangsgewinde in Baustahl · Kohlenstoffstahl und legierter und Reinaluminium oder Kupfer oder Kupferlegierungen Weitere technische Eigenschaften: · Schneidrichtung: Rechts · Schaft-Ø: 4.5 · Einspannlänge - Metrisch (LSC): 6 · Schaft: Zylindrischer Schaft mit Vierkant

HSS · DIN 340 · Typ N · Spitzenwinkel 118 ° · profilgeschliffen mit Kreuzanschliff ab Ø 3,0 mm · mit Zylinderschaft · rechtsschneidend · für tiefe Löcher sowie zum Bohren durch Bohrbuchsen in Stahl und Guss Industriequalität Weitere technische Eigenschaften: · Baulänge: lang · Vorschub in Stahl bis 800 N: 0,14mm/U · Qualität: profilgeschliffen

Doppelseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 14.0 to maximum 18.5mm mit facettierter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Scheibenfräsern S90CN(XN) Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 5,4mm · Bruttogewicht: 5,689g · Eckfasenlänge - Metrisch: 0,5mm · Formcode Wendeschneidplatte: C - rhombischer 80° eingeschlossener Winkel · Fräserdesign: CNHQ · Innenkreisdurchmesser - Metrisch: 10mm · Nettogewicht: 5,689g · Schneidkantenlänge - Metrisch: 10mm · Spannbohrungsdurchmesser - Metrisch: 4,7mm

Spiral genuteter Gewindebohrer · Anschnittform C mit 2-3xP Gewindeanschnitt · ISO-Metrisches Gewinde M2 mit 0.40 mm Steigung und 6H Toleranzklasse · Abmessungen nach DIN 371 Standard mit 2.8mm Schaft und 2.1mm Vierkantantrieb · HSSE-PM mit blanker Oberfläche und 15° Helixwinkel 1.5xD Sacklochgewinde in legierter Weitere technische Eigenschaften: · Schneidrichtung: Rechts · Schaft-Ø: 2.8 · Einspannlänge - Metrisch (LSC): 5 · Schaft: Zylindrischer Schaft mit Vierkant
