Scarfing-Schneideinsatz ISO SNMX 15-R15:6640 Radius 15mm MT-CVD beschicht. Gold

Hartmetall · Schaft-Ø 6 mm · Form A, (ZYA nach DIN 8033) · Zylinderform ohne Stirnverzahnung

45° · vernickelte Ausführung · für Wendeschneidplatte TCGX 1635 · 1. Wahl für die Bearbeitung mit Handbohrmaschinen · gute Führung durch gegenüberliegende präzisionsgeschliffene Gleitplatte Weitere technische Eigenschaften: · Schneidenanzahl: 1 · Oberfläche: vernickelt · Wendeplatte: TCGX 1635

Extra kurzer kugelfräser mit 2 Schneiden · Durchmesser 4mm mit 8mm Schnittlänge · 50mm Gesamtlänge · 20mm erreichbare Lämge mit Halsfreischliff und 2mm Vollprofilradius · gemäß DORMER Standard mit einem 6mm Zylinderschaft · VHM mit TiSiN Beschichtung · 30° Helix und 3° Spanwinkel zum Kopierfräsen in Martensitischer · Austenitischer und Superaustenitisch · Duplex oder ausscheidungsgehärtem Edelstahl und Hochwarmfeste Legierungen Weitere technische Eigenschaften: · Schafttoleranz: h6 · Drallwinkel: 30

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 19.05mm · 8.15mm dick und einen Arbeitsradius von 15mm für Rohrdurchmesser von 17 bis 22mm · 6640 MT-CVD beschichtetes WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P40 und M20-M35 zum entgraten von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 24,983g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 19-R · Innenkreisdurchmesser - Metrisch: 19,05mm · Maximaler Rohraußendurchmesser - Metrisch: 27mm · Minimaler Rohraußendurchmesser - Metrisch: 20mm · Nettogewicht: 24,983g · Profilradius - Metrisch: 15mm · Schneidkantenlänge - Metrisch: 19,05mm · Spannbohrungsdurchmesser - Metrisch: 7,95mm

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 4,5mm · s: 4,76mm · l: 16,6mm · d: 9,525mm · r: 0,8mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,08 mm/U in Stahl / 0,08 mm/U in Rostfrei / 0,08 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,25 mm/U in Stahl / 0,19 mm/U in Rostfrei / 0,25 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 80 m/min in Stahl / 45 m/min in Rostfrei / 75 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 135 m/min in Stahl / 80 m/min in Rostfrei / 125 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Für den Einsatz der Oberfräse mit 6,35 mm (1/4") Fräsern

Hartmetall · Form C (WRC nach DIN 8033) · Walzenrundform · mit Kreuzverzahnung · Schaft-Ø 6 mm (bei Art. 4000 602 815 = 3 mm)

Spanformer-Geometrie M = zur mittleren Bearbeitung Weitere technische Eigenschaften: · s: 3,18mm · l: 12,7mm · d: 12,7mm · m: 1,6mm · Anwendungsbereich: Bearbeitung Schlicht · Schnitttiefe max.: 6,5 mm in Stahl / 6,5 mm in Rostfrei / 6,5 mm in Guss / - mm in NE-Metalle / 5,2 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / 0,5 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,4 mm/U in Stahl / 0,3 mm/U in Rostfrei / 0,4 mm/U in Guss / - mm/U in NE-Metalle / 0,24 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 230 m/min in Stahl / 135 m/min in Rostfrei / 215 m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 285 m/min in Stahl / 170 m/min in Rostfrei / 270 m/min in Guss / - m/min in NE-Metalle / 85 m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige Fräswendeschneidplatte CNHX 0502 · 80° Rhombisch und Wiperdesign für eine maximale Schnitttiefe von 1.0mm · mit 0.5mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-H und WM Geometrie mit verrundeter Schneidkante · M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und K20 -K40 zum bearbeiten von Stahl und Gusseisen mit Kopierplanfräsern SCN05C Weitere technische Eigenschaften: · Schnitttiefe max.: 1mm · Schnitttiefe min.: 0,1mm · Art der Beschichtung: PVD · Bruttogewicht: 0,596g · Dicke Wendeschneidplatte - Metrisch: 2,4mm · Eckenradius - Metrisch: 0,5mm · Formcode Wendeschneidplatte: C - rhombischer 80° eingeschlossener Winkel · Fräserdesign: CNHX 05 · Innenkreisdurchmesser - Metrisch: 4,8mm · Nettogewicht: 0,596g · Spanbrecher Herstellerbezeichnung: WM · Spannbohrungsdurchmesser - Metrisch: 2,1mm

vernickelte Ausführung · mit Innenkühlung · verstellbar · 10° - 80° · universell einsetzbarer Wendeplatten-Frässenker zum Fasen, Entgraten von Kanten, Rund- und Langlöchern und Senken bei starren Einsatzverhältnissen · ruhiger Lauf und stabile Ausführung und stabile Konstruktion · Zylinderschaft mit Mitnahmefläche nach DIN 1835 B · mit SCMT auch als Rückwärtssenker einsetzbar · Verstellbereich D min - D max 10° 5 - 32 20° 6 - 33 30° 7 - 34 40° 10 - 33 45° 11 - 33 50° 13 - 32 60° 16 - 31 70° 19 - 29 80° 23 - 27 Weitere technische Eigenschaften: · Oberfläche: vernickelt · Wendeplatte: TCMT 16T3, SCMT 1204 · Einsatzlänge: 60mm

HSS · DIN 338 · Typ W · Spitzenwinkel 130° · profilgeschliffen · mit Zylinderschaft · rechtsschneidend · für weiche und langspanende Werkstoffe wie Aluminium-Legierungen (langspanend), Zink, Hütten-Kupfer, silumin, Elektron, Zamak, Kunststoffen (weich), Blei und Holz Industriequalität Weitere technische Eigenschaften: · Vorschub in Al Knetleg.: 0,26mm/U · Qualität: profilgeschliffen

Doppelseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 4.0mm mit facettierter Schneidkante · M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und K20 -K40 zum bearbeiten von Stahl und Gusseisen mit Scheibenfräsern S90SN Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 2,3mm · Bruttogewicht: 3,285g · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNHQ AZ · Innenkreisdurchmesser - Metrisch: 11mm · Nettogewicht: 3,285g · Schneidkantenlänge - Metrisch: 11mm · Spannbohrungsdurchmesser - Metrisch: 4,3mm

Hartmetall · Schaft-Ø 6 mm · Form C, (WRC nach DIN 8033) · Walzenrundform

Hartmetall · Form C (WRC nach DIN 8033) · Walzenrundform · mit Kreuzverzahnung · Schaft-Ø 6 mm (bei Art. 4000 602 815 = 3 mm)

HSS · DIN 340 · Typ N · Spitzenwinkel 118 ° · profilgeschliffen mit Kreuzanschliff ab Ø 3,0 mm · mit Zylinderschaft · rechtsschneidend · für tiefe Löcher sowie zum Bohren durch Bohrbuchsen in Stahl und Guss Industriequalität Weitere technische Eigenschaften: · Baulänge: lang · Vorschub in Stahl bis 800 N: 0,1mm/U · Qualität: profilgeschliffen

zur Schlichtbearbeitung = F Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Schlicht · Schnitttiefe max.: 3 mm in Stahl / 2,3 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 1,8 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 0,5 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,15 mm/U in Stahl / 0,15 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,3 mm/U in Stahl / 0,23 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,18 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 230 m/min in Stahl / 135 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 325 m/min in Stahl / 195 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 95 m/min in Superlegierungen / - m/min in gehärtete Stähle

Hartmetall · Schaft-Ø 6 mm · Form A, (ZYA nach DIN 8033) · Zylinderform ohne Stirnverzahnung

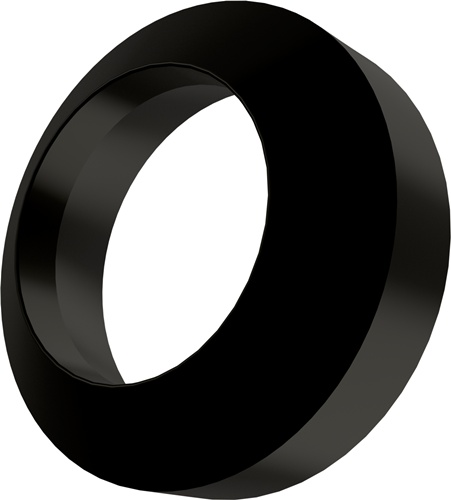

Scarfing Ringe mit einem Außendurchmesser von 35mm · einem Innendurchmesser von 22mm · 12mm dick und einen Arbeitsradius von 25.1mm für Rohrdurchmesser von 70 bis 85mm · T9335 MT-CVD beschichtetes funktionelles WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P45 und M15-M40 zum entgraten der Innenseite von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 65,819g · Dicke Wendeschneidplatte - Metrisch: 12mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PSR · Innenkreisdurchmesser - Metrisch: 35mm · Maximaler Rohrinnendurchmesser - Metrisch: 85mm · Minimaler Rohrinnendurchmesser - Metrisch: 70mm · Nettogewicht: 65,819g · Profilradius - Metrisch: 25,1mm · Trägerwerkzeugdurchmesser - Metrisch: 22mm · Wendeplattendurchmesser - Metrisch: 35mm

Spiral genuteter Gewindebohrer · Anschnittform C mit 2-3xP Gewindeanschnitt · ISO-Metrisches Gewinde M2 mit 0.40 mm Steigung und 6H Toleranzklasse · Abmessungen nach DIN 371 Standard mit 2.8mm Schaft und 2.1mm Vierkantantrieb · HSSE-PM mit blanker Oberfläche und 15° Helixwinkel 1.5xD Sacklochgewinde in legierter Weitere technische Eigenschaften: · Schneidrichtung: Rechts · Schaft-Ø: 2.8 · Einspannlänge - Metrisch (LSC): 5 · Schaft: Zylindrischer Schaft mit Vierkant

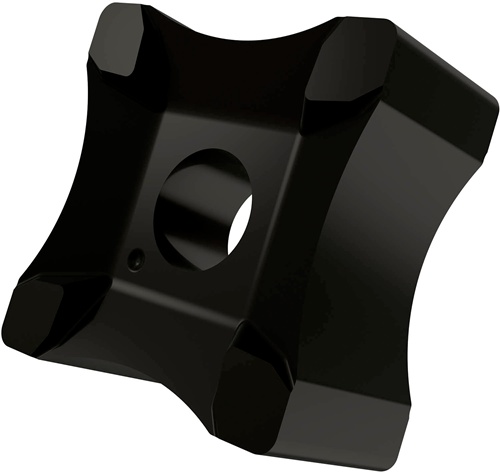

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 15.875mm · 8.15mm dick und einen Arbeitsradius von 13mm für Rohrdurchmesser von 15 bis 19mm · T9335 MT-CVD beschichtetes funktionelles WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P45/M15-M40 und S15-S25 zum entgraten von Stahl · Edelstahl und Superlegierungen Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 17,614g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 15-R · Innenkreisdurchmesser - Metrisch: 15,875mm · Maximaler Rohraußendurchmesser - Metrisch: 23mm · Minimaler Rohraußendurchmesser - Metrisch: 18mm · Nettogewicht: 17,614g · Profilradius - Metrisch: 13mm · Schneidkantenlänge - Metrisch: 15,875mm · Spannbohrungsdurchmesser - Metrisch: 5,16mm
