Profilknaufzylinder DP06 35/35mm Anz.Schlü.3 Profil-Knaufzylinder ASSA ABLOY

in H-Technik nach DIN 18255 und DIN EN 1906 · aus Edelstahl · Oberfläche matt geschliffen · bestehend aus: Türdrücker 165XAH, Durchmesser 21,3 mm, Rundrosetten 305.21XAH und 306.23XA · mit integriertem Hochhaltemodul mit Federunterstützung · der Drücker erfüllt die Vorgaben der DIN EN 179 · Gebrauchskategorie: Klasse 4 Garnitur mit Vierkantstift 8 - 8,5 mm · Ausführungsvorschlag! Bitte alle Maße und baulichen Gegebenheiten im Auftragsfall prüfen! Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: verdeckte Verschraubung

selbstklebend · für Rahmentüren jeder Stärke · Rosetten-Ø33 x 74 mm · Höhe 3 mm · Breite 33 mm · in Edelstahl Weitere technische Eigenschaften: · Farb-Nr.: 60 · Zylinderabdeckung: ohne

Wechselgarnitur für Profiltüren · fest/drehbar gelagert · Schilder mit Edelstahl-Unterkonstruktion und Stütznocken · außen: nicht sichtbar verschraubt · innen: sichtbare Verschraubung M6 · Entfernung 92 mm · Vierkant 8 mm · DIN links / rechts Weitere technische Eigenschaften: · Norm: DIN 1906 · Lagerung: fest/drehbar · Drückertiefe: 54mm

Funktion P · automatische Verriegelung des Standflügels an zweiflügeligen Türen · zugelassen nach EN 179 (Notausgänge), EN 1125 (Paniktüren) · Stulp Edelstahl matt · 9 mm Vierkant · DIN links und DIN rechts verwendbar Weitere technische Eigenschaften: · Norm: DIN 18250 · Hinterdornmaß: 15mm

für Rahmentüren · Entfernung 92 mm · Vierkant 8 mm · PZ-gelocht · Drücker fest-drehbar gelagert · massive Schilder · eckig · Stärke 10 mm · Höhe 245 mm · Breite 30 mm · Verschraubung von innen nach außen · innen sichtbar verschraubt · für Türstärke 68-77 mm · DIN links / rechts · Lieferung inkl. Stift und Schrauben Weitere technische Eigenschaften: · Zylinderabdeckung: ohne ZA · Lagerung: fest/drehbar

für Abschlusstüren · geprüft nach DIN 18257 · Unterkonstruktion: außen Stahl, innen Aluminium, Stütznocken · mit Rückholfeder-Paket · Wechselgarnituren mit gekröpftem Knopf · feststehend (ummontierbar) · mit Schnellstift-Verbindung · hochfeste, verdeckte Verschraubung · PZ · einschließlich Befestigungsmaterial M 6 · DIN links / rechts · Widerstandsklasse ES 1 Weitere technische Eigenschaften: · Schildstärke: 12 mm · Abdeckung: ohne Zylinderabdeckung · Breite: 54mm · Länge: 250mm

Innentür-Rosetten-Garnitur geprüft nach DIN EN 1906 (Gebrauchs-Kategorie Klasse 3) · Türgriffe mit Schnellstift-Verbindung (mit 8 mm Vollstift) und Rückholfeder · Rosetten mit Stütznocken unsichtbar verschraubt · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Schnellstift

Edelstahl matt · 8 mm Vierkantstift · geprüft nach EN 1906 Klasse 3 · geeignet für DIN links / rechts · Türdrücker lose gelagert in Kunststoff-Unterkonstruktion · montagefreundliches Rosettensystem durch intelligente Vormontage von Cliprosetten und Drückerstiften · beidseitig wirkende Hochhaltefeder, rechts und links verwendbar · getrennte Montage von Rosetten und Drückerpaaren Weitere technische Eigenschaften: · Nockenabstand: 39mm · Befestigungssystem: lose gelagert in Kunststoff-Unterkonstruktion.

Innentür-Rosetten-Garnitur: geprüft nach DIN EN 1906 (Gebrauchs-Kategorie Klasse 3) · Türgriffe mit 8 mm Schnellstift-Verbindung (mit Vollstift) · Griff- und Schlüsselrosetten mit Kunststoff-Unterkonstruktion · Rückholfeder und Stütznocken · Lagerung: Türgriffe lose, Rückholfedern rechts/links verwendbar, wartungsfreie Gleitlager · Anschlagrichtung DIN links / rechts · Befestigung: verdeckt, durchgehend, wechselseitig, Mehrzweckschrauben Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Schnellstift

ASL®-Standardlagerung von FSB EN 1906 Klasse 4 zertifiziert · Drücker-Modell 1023, wurde von Johannes Potente nach der Vorlage der "Ulmer Klinke" geschaffen und ist seit jeher eine Alternative zu den gängigen U-Furm-Modellen · vorgerichtet · Vierkant 8 mm · Rundrosette mit Stütznocken und Hochhaltefeder · DIN links/rechts verwendbar · inkl. Befestigungsmaterial für durchgehende Verschraubung · Wechselgarnitur mit Knopf 23 0802 Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: ASL®-Technik

obenliegender Zahntrieb-Türschließer · variable Schließkraft in zwei Größen durch einfaches Umdrehen des Lagerbocks für das Gestänge · Schließkraft schwach (Gr. 3 nach EN 1154) für Türflügel bis 950 mm · Schließkraft stark (Gr. 4 nach EN 1154) für Türflügel bis 1100 mm · Gr. EN 3-4 nur mit Gestänge · Gr. EN 1 mit Gleitschiene · für Normal- und Kopfmontage · einstellbare Schließgeschwindigkeit · einstellbarer, hydraulischer Endschlag · für rechts und links angeschlagene Türen Weitere technische Eigenschaften: · Ergänzung: ohne Gestänge · prüfpflichtig: ja

mit Springgriff und Auslöseknopf · allseitig geschlossener Schlosskasten · Stulp silber · Stulplänge 216 mm · DIN links / rechts verwendbar · Springgriff Stahl verchromt · ohne Schließblech · durch Auslöseknopf am Stulp kann der Springgriff rausgefahren werden Weitere technische Eigenschaften: · Ausführung: mit Springgriff und Auslöseknopf · Stulp: silber

mit Profilstift-Verbindung · für Türstärke 27 - 47 mm · DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Stabilstift

mini · mit flacher Drückerrosette aus Polyamid, Durchmesser 32 mm, bestehend aus: Türdrücker Modell 162.21PCM in Gehrungsform aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, bzw. Modell 162.21XAM aus Edelstahlrundrohr im Gehrungsschnitt (1.4301) mit 1,5mm Wandstärke · Durchmesser jeweils 21,3 mm, mit Ansatzführung · Vierkantstift des Drückerstiftteiles 8 mm mit Trapezgewinde · Fixierung der Drücker in einem Einpresslager mit umlaufender Verzahnung und einer Polyamid-Gleitlagerbuchse mit zwei Nocken als Verdrehsicherung im Einpresslager · der Gewindestift M5 fixiert sich, als Sicherung der Türdrückerlochteile, in einer Aussparung im Vierkantstift und trägt somit zur optimalen Kraftübertragung in das Türblatt bei · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 · Montage der Einpressbuchsen mittels Montagemutter mit Trapezgewinde SW 19, daher empfehlen wir die Montage mit einem Ringschlüssel (SW 19) · Das Fräsmaß im Bereich der Schlossnuss muss ein Nennmaß von 25 mm aufweisen · Fertigungstoleranzen von +/- 1 mm können durch die Einpresslagerung ausgeglichen werden · zur Montage an Wohnraum- und Innentüren mit HDF-Deckplatte und Mittellagen aus Röhrenspan- bzw. Vollspaneinlage oder hochwertiger, sowohl in stumpfer als auch gefälzter Ausführung · wir empfehlen die Montage von mini ausschließlich an von HEWI und den Türenherstellern geprüften Türelementen (eine aktuelle Aufstellung finden Sie unter www.hewi.de/mini) · ausgelegt und geprüft für den Objektbereich · Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Standardstift

Klasse 4 nach EN 1906 · Edelstahl · fest/drehbar mit Rückholfeder · Metall-Unterkonstruktion · Türdrücker fest / drehbar gelagert auf Metall · Kunststoff-Unterkonstruktion für optimale Absorbierung axialer und radialer Kräfte bei vielbegangenen Türen · modernes Rosettendesign, unsichtbar verschraubt Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Profilstift

für Innentüren · mit Profilstift-Verbindung und 8 mm Vierkant · für Türstärke 36-54 mm Entfernung 72 mm Weitere technische Eigenschaften: · Ergänzung: D/D · Drückertiefe: 64mm

Feuerschutz-Standflügel-Rosetten-Türgriff-Garnitur mit Montagemodul und Schlüsselrosetten für Innentüren · geprüft nach DIN 18273 und mitgeprüft in Notausgangsverschlüssen nach DIN EN 179 · Lagerung: Türgriff lose, wartungsfreies Gleitlager · Verbindung: HOPPE-Vollstift mit efha-Einfräsung, vormontiert in der Unterkonstruktion · Unterkonstruktion: Stahl, Stütznocken · Befestigung: verdeckt, durchgehend, Gewindeschrauben M4 · DIN links/rechts Weitere technische Eigenschaften: · Lagerung: fest-drehbar-gelagert · Ergänzung: -/D · Vierkant: 9mm

in H-Technik nach DIN 18255 und DIN EN 1906 · aus Edelstahl · Oberfläche matt geschliffen · bestehend aus: Türdrücker 165XAH, Durchmesser 21,3 mm, Rundrosetten 305.21XAH und 306.23XA · mit integriertem Hochhaltemodul mit Federunterstützung · der Drücker erfüllt die Vorgaben der DIN EN 179 · Gebrauchskategorie: Klasse 4 Garnitur mit Vierkantstift 8 - 8,5 mm · Ausführungsvorschlag! Bitte alle Maße und baulichen Gegebenheiten im Auftragsfall prüfen! Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: verdeckte Verschraubung

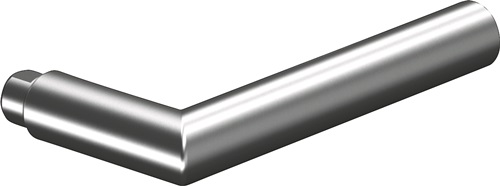

gerade · kombinierbar mit allen Kurz- oder Langschildern, sowie Rosetten aus dem OGRO-Baukastensystem · DIN links / rechts

in R-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Knopf Modell 123.23R aus Polyamid und Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 23 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Rosettenunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Wechselgarnitur vorgerichtet für PZ Rosetten-Abdeck-Kappe, rund, aus Polyamid durchgängig eingefärbt, Durchmesser 55 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 Garnitur, mit Vierkantstift 8 mm · Drückerlänge 150 mm · Wechselgarnitur Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: R-Technik
