Probst Vakuum-Hebegerät SH-1000-MINI-E
Probst Vakuum-Hebegerät SH-1000-MINI-E
Für das wirtschaftliche und sichere Handling von schweren Lasten bis 1.000 kg, wie z.B. Granitplatten, saugdichte Betonelemente, Marmorplatten, Bordsteine, Trittstufen usw.
Zum Anhängen an ein beliebiges Trägergerät oder Verlegemaschine VM mittels Lasthaken, Kette, Seil.
Beim SH-1000-MINI-H wird der Ansaug- und Lösevorgang direkt vom Fahrersitz des Trägergerätes aus über eine integrierte hydraulische Schaltung gesteuert. Zum Antrieb ist nur ein hydraulischer Steuerkreis notwendig.
Beim SH-1000-MINI-B und E wird der Ansaug- und Lösevorgang über ein direkt am SH-Gerät angebrachtes Handschiebeventil manuell von einer Bedienungsperson gesteuert.
SH-MINI-E: Stecker-Typ F, 230 V.
Bei Bedarf kann auch zusätzlich noch ein hydraulischer Drehkopf benutzt werden.
Weitere Detailinformationen
- Hohe Arbeitserleichterung.
- Enormer Rationalisierungsgewinn!
- Durch einen Schnellwechselverschluss können verschiedene Saugplatten für unterschiedliche Einsatzzwecke, Plattengrößen und Gewichte sekundenschnell angebaut werden.
- Zentrische Lastaufnahme durch 2 unterschiedliche Aufhängepunkte und verstellbarer Saugplattenbefestigung.
- Vakuumerzeugung durch leistungsstarke Vakuumpumpe 12 cbm/h.
- Ergonomisch angebaute Handgriffe zur Führung des Gerätes, die gleichzeitig als Abstellständer dienen können.
- Serienmäßig mit Kettenfach und Lastsicherungskette ausgerüstet.
- Kompakte Bauweise.
- 3-faches-Sicherheitskonzept: Integrierter Vakuumbehälter, visuelle Kontrolle über Vakuum-Manometer mit grünem und rotem Bereich, batteriebetriebene akustische Warneinrichtung.
Technische Details
- Typ: SH-1000-MINI-E
- Best.Nr.: 52400020
- Eigengewicht: 89 kg
- Tragfähigkeit/WLL (-600 mbar): 1000 kg
- Antrieb (Wechselstrom): 0,52 kW
- Elektr. Spannung (AC): 230 V
| Kategorie: | Hebetechnik - Großgeräte/-maschinen |
|---|
Gottlieb-Daimler-Str. 6
71729 Erdmannhausen
Ähnliche Artikel
Hydraulik-Schläuche Hd Verbindungsschläuche 1 Satz = 2 Stück inkl. Kupplungslosteile zwischen Stapler und Einstecktaschen bzw. Kranausleger. Länge je Schlauch 1.200 mm. Elektromagnetische Umschaltventile ELMV Montiert auf der Zange, falls für „Klemmen“ und „Drehen“ seitens des Staplers nur ein hydraulischer Steuerkreis zur Verfügung steht, inkl. erforderlichem Schaltrelais, ohne elektrische Verbindungsleitungen zum Stapler. Elektromagnetische Umschaltventile ELMV-DZ Damit kann bei Bedarf mit der Doppelzange nur ein Pflastersteinpaket transportiert werden. Ohne elektrische Verbindungsleitung zum Stapler. Montiert auf der Stapler-Anbaudoppelzange STAZ-DZ-II, zur getrennten Steuerung der beiden Einzelzangen. Elektr. Verbindungssatz zwischen STAZ-DZ-II und Gabelstapler Bestehend aus: - Kompl. Elektroinstallation der Stapler-Anbaudoppelzange, Installation der Komponenten am Stapler bauseits. - Spiralkabel zwischen Stapler und Anbaudoppelzange, Steuerungsbox und Bedienelemente. - Rundumleuchte als Warneinrichtung für die Verschiebeausrüstung VA am Kranausleger KA. Sicherheitsventil Montiert auf Zange, falls zweite Freigabefunktion (unbeabsichtigtes Lösen) am Trägergerät nach DIN EN ISO 3691-1 fehlt.
Einsatzbereiche: Nicht oder nur teilweise umreifte Pflastersteinpakete aus Brettfertigungsanlagen bei einer Greifweite bis zu 850 mm und einer Mindest-Steindicke von 60 mm. Bedingt einsetzbar bei nicht oder nur teilweise umreiften Pflastersteinpaketen aus Mehrlagenfertigern bei einer Greifweite über 850 mm und einer Mindest-Steindicke von 80 mm.
Für den Einsatz am LKW-Ladekran und Stapler.Serienmäßig ausgerüstet mit Schutzkette, somit zugelassen nach EN 13155 für den Transport von Einzellasten (z.B. kunststoffverpackte, palettierte Lasten).Zugelassen für den Einsatz am LKW-Ladekran für Entladearbeiten auf Baustellen im bodennahen Bereich ohne Anlegen einer Schutzkette.Nutzhöhe und Zinkenabstand (außen) verstellbar.Für den Einsatz am LKW-Ladekran mit hydraulischem Drehkopf empfiehlt sich der Einsatz der Schnellwechselvorrichtung SWV (siehe Seite 58).
Abmessungen: 850 x 340 mm Tragfähigkeit WLL: 200 kg bei -0,2 bar
Einsatzbereiche: Nicht oder nur teilweise umreifte Pflastersteinpakete aus Brettfertigungsanlagen bei einer Greifweite bis zu 850 mm und einer Mindest-Steindicke von 60 mm. Bedingt einsetzbar bei nicht oder nur teilweise umreiften Pflastersteinpaketen aus Mehrlagenfertigern bei einer Greifweite über 850 mm und einer Mindest-Steindicke von 80 mm.
Jeweils nach 90° einrastend. Damit läßt sich die AKZ mit den Gabelzinken eines Radladers aufnehmen.

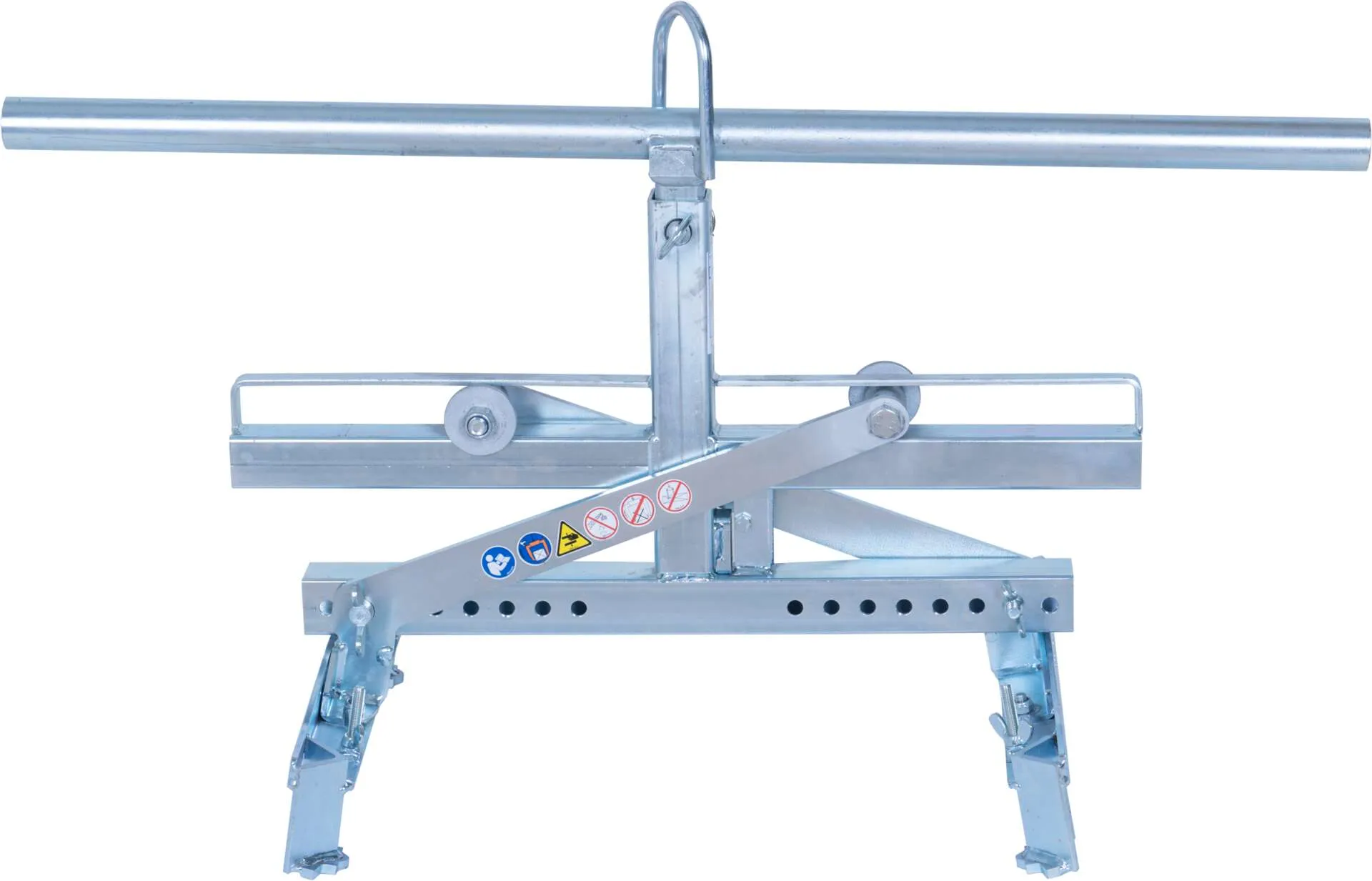

Typ RGV-9/9 für Rasengittersteine 60 x 40 cm, Lochmaß 9 x 9 cm.Verlegt 1 bis 5 Steine gleichzeitig.Andere Adapter auf Anfrage.
