Probst STAZ-UNI-1350 Stapler-Anbauzange

Kompakte Universalmaschine, die den Palettentransport und die Vakuum-Verlegung in einem Gerät abdeckt und dabei nur ein Eigengewicht von ca. 1.600 kg aufweist, also problemlos mit einem PKW Anhänger transportiert werden kann. Die leistungsfähige Vakuum-Verlegeeinheit erlaubt die sofortige Verlegung der schweren Bauelemente rückenschonend und federleicht.Palettenhubeinheit, ausgerüstet mit zwei Gabelzinken. Nutzlänge: 1.090 mm im Abstand verstellbar. Hubhöhe der Palettenhubeinheit: 340 mm. Hubkraft 1.500 kg. Maximale Palettenbreite 1.300 mm. Abmessungen: Gesamtbreite über alles 1.910 mm. Gesamthöhe in Transportstellung 2.240 mm. Gesamtlänge in Transportstellung 2.510 mm. Wir bieten zwei Typen: TM-D-A: Antrieb mit geräuschgedämmten Hatz Silent Pack Dieselmotor. TM-D-A-SILENT: Antrieb mit geräuschgedämmtem Hatz Silent Pack Dieselmotor mit zusätzlichen Schalldämmmaßnahmen. Lärmemission < 80 dB. Alle Modelle verfügen über elektronische, vollautomatische Mastausrichtung – damit geht´s noch schneller und noch bedienerfreundlicher. Dadurch mühelose Positionierung des Verlegegutes ohne Kraftaufwand.

Mit dieser hydraulischen Universalzange lassen sich vielerlei Steinelemente im Straßen- und Tiefbau sowie im GaLaBau greifen und versetzen: Unterschiedlich lange Bordsteine aus Beton oder Granit, Plattenelemente, Stufenelemente, Mauerscheiben, Natursteinblöcke.  Ohne jegliche Einstellarbeiten an der Zange lassen sich Produkte von 40 bis 1.500 mm Greifweite stufenlos klammern und verlegen. Zum Versetzen von Mauersteinen, Findlingen etc. werden die Standardbacken gegen die Felsgreifbacken VZ-H-UNI-FG ausgetauscht. Zum Verlegen von Rasengittersteinen kommt ein weiterer multifunktionaler Greifadapter VZ-H-UNI-RG zum Einsatz. Damit lassen sich je nach Steinlagengröße bis zu 6 Rasengittersteine in einem Arbeitsgang millimetergenau verlegen. Der Adapter kann umgedreht werden, damit dann breite, großformatige Steinplatten mittels Stahllamellen ebenfalls millimetergenau verlegt werden können.

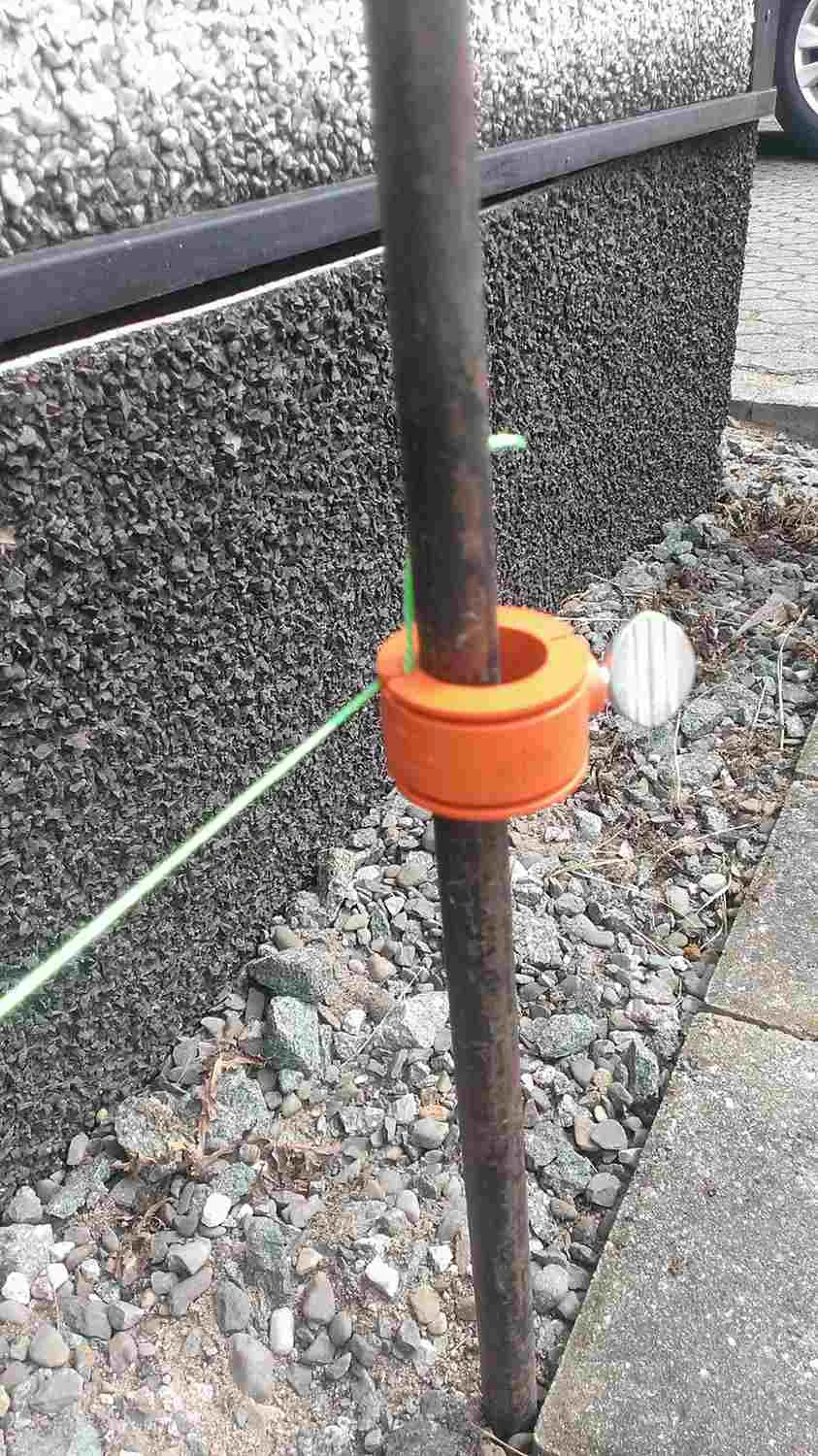

Richtschnurhalter zum Aufstecken auf Schnurpfähle , aus Kunststoff, mit Seilführung, passend für alle Schnurpfähle

Der Flächenfertiger POWERPLAN PP wurde speziell entwickelt, um den Einbau von Unterbau, Feinplanum und Bettungsmaterial im Pflasterbau weitestgehend verschleißfrei und exakt vorzunehmen. Herkömmliche Asphaltfertiger arbeiten mit Kratzbändern und Schneckenwellen zum Materialtransport, die bei abrasiven Materialien wie Splitt und Sand sehr schnell verschlissen werden. Ob Unterbau, Bettung, ob Schotter (bis Körnung 0/63), Split, ob Sand oder gar erdfeuchter Beton, der POWERPLAN PP von Probst übernimmt den Einbau des entsprechenden Materials in einem Arbeitsgang (bis Einbauhöhe 20 cm). Und dies auf der absolut korrekten Höhe. Je nach Höhenprofil und Steuerungsart können pro Tag zwischen 2.500 qm (Ultraschall-Steuerung) und bis zu 10.000 qm (Lasersteuerung) eingebaut werden. Hydraulisch anhebbare Front-Bunkerrutsche, damit auch von kleinen Radladern beschickt werden kann, wichtig für Einsatz in Tiefgaragen. Seitlich ausklappbare Bunkerrutschen. Getrennt hydraulisch steuerbare Bunkerauslassklappen unten links/rechts, dadurch auch Abziehen von schmalen Streifen möglich. Grundbreite Abziehbohle 2.050 mm, durch Anbau von 2 Verbreiterungsbohlen (je 1 x links und rechts) ausbaubar auf 2.400 mm (einseitiger Anbau) bzw. 2.750 mm (beidseitiger Anbau). Beidseitig Abgleitbohlen für exakten Bahnenübergang, Gesamtbreite bei angebauter Abgleitbohle links und rechts 3.450 mm. Rollengelagerte, leichtläufige seitliche Ausleger für Halterung für Ultraschall-Sensoren. Abtastbreite bis max. ca. 6.500 mm. Kompakte Transportabmessungen. 1.900 x 2.050 x 3.400 mm. (H x B x L)  Für den Einsatz der Maschine ist zwingend eine 2D-Maschinensteuerung (PP-S) erforderlich.   Mögliche Steuerungsarten: 2D-Höhensteuerung: 1. Ultraschall-Sensoren (Ultraschall-Ski). (Optional erhältlich) und/oder 2. Laserempfänger. (Optional erhältlich) Kann mit Neigungssensor kombiniert werden. (Enthalten in 2D-Maschinensteuerung PP-S)   3D-Steuerung (optional erhältlich): Nutzen Sie Ihre vorhandenen Geländemodelle und optimieren Sie so die Effizienz bei der Flächenfertigung. Damit steigern Sie die Produktivität und senken gleichzeitig die Materialkosten. Die 2D-Maschinensteuerung PP-S ist zwingend erforderlich für den Anschluss einer 3D-Steuerung. Mit dem Freischaltcode PP-3D lässt sich der Anschluss einer 3D-Maschinensteuerung freischalten. Die Komponenten für die 3D-Maschinensteuerung (Leica) müssen direkt von einem Händler bezogen werden: - Totalstation für den Bau bestehend aus Totalstation, Controller inkl. Software, Prismenstab und Prisma - Maschinenseitige Steuerung bestehend aus Maschinensteuerungseinheit inkl. 3D Software, Dockingstation, Modem und Prisma

Die schnellste Verlegezange der Welt Die HVZ-PAVERTRON ist die weltweit erste elektro-hydraulische Pflasterverlegezange für den Bagger­anbau (ab 2,5 Tonnen). Schneller, flexibler und intelligenter – entwickelt für Profis, um den Verlegeprozess noch effektiver zu machen. Eine Investition, die sich in kürzester Zeit auszahlt. Bis zu 700 m² pro Tag: Die HVZ-PAVERTRON bringt Ihren Verlegeprozess auf ein neues Tempo. Dank des Speed-Programms und der Booster-Funktion werden die Zykluszeiten drastisch reduziert. Das Ergebnis? Maximale Produktivität bei jeder Verlegung. Ein weiteres Highlight ist das patentierte Kalibrierprogramm. Es passt die Zange an das Trägergerät an – um die maximal mögliche Zangengeschwindigkeit und ein fließendes Umschalten der Bewegungen zu erreichen. Elektro-hydraulische Steuerung: Geschwindigkeit neu definiert Die elektro-hydraulische Steuerung der HVZ-PAVERTRON sorgt für eine nie dagewesene Geschwindigkeit und Präzision. Während der Antrieb hydraulisch bleibt, übernimmt die elektronische Steuerung die „Intelligenz“ des Systems. Dank der 10 Programme, sind Sie bestens auf jede Herausforderung vorbereitet. Das Standard-Programm beschreibt den Standardablauf eines vollen Verlegezyklus. Mit dem Standard Programm und der mechanischen Booster-Funktion reduziert sich ein voller Zangenablauf auf nur 4,5 Sekunden. Das macht die HVZ-PAVERTRON zur schnellsten Baggeranbauzange der Welt. So pflastern Sie bei guter Baustellenorganisation bis zu 700 m². Die Programmauswahl erfolgt direkt an der Zange über das intuitive Farbdisplay oder mit der optionalen Fernbedienung bequem aus der Kabine heraus. Im Lieferumfang der HVZ-PAVERTRON ist ein 4 Ah / 18V Akku von Makita enthalten. Mit einer Akkuladung erreicht die Zange bis zu ca. 560 Verlegezyklen. Mit einem optionalen Adapter (separat erhältlich, wird von Probst nicht angeboten) sind auch Akkus anderer Hersteller wie Bosch, CAS, Dewalt oder Milwaukee nutzbar.   Robust, langlebig und sicher Auf der Baustelle zählt Robustheit und Zuverlässigkeit – und genau dafür wurde die HVZ-PAVERTRON entwickelt. Ihre optimierte Konstruktion spart Gewicht, ohne an Stabilität einzubüßen. Für maximale Sicherheit im Einsatz zeigt eine Signallampe verschiedene Zustände der Zange an. So weiß der Fahrer unter anderem, dass die Steinlage sicher gegriffen wurde. Klappbare Handgriffe erleichtern das Anlegen an engen Stellen wie Hauswänden – und das ohne zeitaufwendige Demontage – und dienen gleichzeitig als Auflage für die Baggeraufhängung. Flexibilität, die überzeugt Durchdacht bis ins kleinste Detail – die HVZ-PAVERTRON überzeugt durch Geschwindigkeit und Leistung und begeistert mit innovativen Lösungen für den Verlegealltag. Mit ihrer robus­ten Bauweise ist die Zange für Bagger ab 2,5 Tonnen geeignet und liefert bei allen Projekten Höchstleistungen. Kurze Absetzrollen reduzieren den Bedarf an vorbereitenden Handarbeiten: Eine Steinreihe genügt, um den maschinellen Verlegeprozess zu starten.  Die verschiebbaren Lamellen schützen bereits verlegte Steinlagen vor ungewolltem Verschieben. Ein Takt- und Betriebsstunden-Zähler bietet erstmals die Möglichkeit, Verleihgebühren und Aufträge präzise zu kalkulieren – ideal für Mietparks und Handwerker, die auf die Wirtschaftlichkeit achten. Adapter für jede Herausforderung Die HVZ-PAVERTRON ist das Multitalent zum maschinellen Verlegen unterschiedlichster Steinformationen. Steinlagen, die ab Werk in der gewünschten Formation geliefert werden, können ohne weiteres Zubehör verlegt werden. Mit den Rollen-Positionsadaptern verschieben Sie Steinlagen noch sanfter in den gewünschten Verbund. Der Verschiebeadapter HVZ-VA-SUPERSOFT erleichtert das Verschieben von verschiebesicheren Steinen, ohne deren Abstandshalter zu beschädigen. Statt mit erhöhter Kraft zu arbeiten, werden die Steinreihen vorab leicht V-förmig aufgespreizt und dann schonend ver­schoben – ein Arbeitsgang, perfekte Ergebnisse. Mit dem Verschiebeadapter HVZ-VA-180° entfällt das zeitaufwendige manuelle Drehen der Zange beim Verlegen im 1/3 Läuferverband. Die Steinlage kann direkt in Position verschoben werden, ohne dass zusätzliche Arbeitsschritte nötig sind. Alle Adapter lassen sich nachträglich an die Halfeneisen der Nebenspannung der HVZ-PAVERTRON anschrauben und sorgen so für maximale Effizienz auf der Baustelle. 10 Programme für maximale Flexibilität P1 – Standard – Ablauf eines Standard-Verlegezyklus Bei Platzmangel und an engen Stellen wie Hauswänden P2 – Standard Speed – Standardablauf mit schnellem Ausrichten Bei freien Flächen ohne Hindernisse P3 – Light – Standardablauf ohne seitliches Ausrichten Bei einfachen Steinlagen, wie Knochensteinen, die bereits im Verband liegen und bei denen keine seitliche Ausrichtung notwendig ist. P4 – Herringbone – Verlegen mit geschlossener Haupt- und Seitenspannung Bei 90°-Fischgrät-Steinlagen P5 – Standard Shift – Standardverschiebeablauf Für leicht verschiebbare Steinlagen P6 – Medium Shift – Standardverschiebeablauf mit zweimaligem Klopfen der Seitenspannung Für mittelschwer verschiebbare Steinlagen P7 – Heavy Shift – Standardverschiebeablauf mit dreimaligem Klopfen der Seitenspannung Für schwer verschiebbare Steinlagen P8 – Shift & Turn – Verschieben im 1/3-Verband Zum Verschieben von ungeraden Reihen im 1/3 Verband P9 – Plate Shift – Verschieben auf glattem Untergrund Bei schwer verschiebbaren Steinen, die sich nicht auf der Palette verschieben lassen. P10 – Calibration – Anpassen der Zange auf Hydraulik des Trägergerätes Um maximal mögliche Zangengeschwindigkeit und ein fließendes Umschalten der Bewegungen zu erreichen. Test – Zur Lokalisierung von Funktionseinschränkungen Alle Zangenbewegungen werden 2-mal ausgeführt wie HVZ-PAVERTRON, aber mit zusätzlich angebautem Satz Fischgrät-Adapter mit RE-Messer für Rechtecksteine und Tonnenrollen.

Normausführung je zwei Reihen Gummimetallschienen. GB2-N: Zwei gleiche Gummischienen 50 x 45 mm.

Einfaches Abziehwerkzeug um bei bereits abgezogenen Flächen einen sauberen Anschluss zum Bordstein zu erreichen.   LH einfach mit der Abziehschiene auf das bestehende Planum aufsetzen.Höhenverstellbare Auflage über Flügelschraube auf die korrekte Höhe anpassen und auf den Stein aufsetzen.Jetzt kann mit diesem praktischen Werkzeug ganz einfach das Planum zum Stein hin korrigiert werden.   Produktdatenblatt finden sie unter: https://www.probst-handling.com/fileadmin/vdproducts/9-productpages_DE_75_Probst_LH_Produktseite.pdf

Abmessungen: 900 x 120 mm Tiefe: 155 mm Winkel: 101° Tragfähigkeit WLL: 150 kg bei -0,2 bar

Hydraulik-Schläuche Hd Verbindungsschläuche 1 Satz = 2 Stück inkl. Kupplungslosteile zwischen Stapler und Einstecktaschen bzw. Kranausleger. Länge je Schlauch 1.200 mm. Elektromagnetische Umschaltventile ELMV Montiert auf der Zange, falls für „Klemmen“ und „Drehen“ seitens des Staplers nur ein hydraulischer Steuerkreis zur Verfügung steht, inkl. erforderlichem Schaltrelais, ohne elektrische Verbindungsleitungen zum Stapler. Elektromagnetische Umschaltventile ELMV-DZ Damit kann bei Bedarf mit der Doppelzange nur ein Pflastersteinpaket transportiert werden. Ohne elektrische Verbindungsleitung zum Stapler. Montiert auf der Stapler-Anbaudoppelzange STAZ-DZ-II, zur getrennten Steuerung der beiden Einzelzangen. Elektr. Verbindungssatz zwischen STAZ-DZ-II und Gabelstapler Bestehend aus: - Kompl. Elektroinstallation der Stapler-Anbaudoppelzange, Installation der Komponenten am Stapler bauseits. - Spiralkabel zwischen Stapler und Anbaudoppelzange, Steuerungsbox und Bedienelemente. - Rundumleuchte als Warneinrichtung für die Verschiebeausrüstung VA am Kranausleger KA. Sicherheitsventil Montiert auf Zange, falls zweite Freigabefunktion (unbeabsichtigtes Lösen) am Trägergerät nach DIN EN ISO 3691-1 fehlt.

in geschmiedeter Ausführung · verzinkt · Lieferung erfolgt immer paarweise

Mit 2- oder 4-seitiger Klammerung, abhängig von Steinformat und Steingröße.

Dieser universelle Zangentyp ist für den Transport von Baustoffpaketen verschiedener Art und Größe optimal ausgestattet. Durch die variable Höhenverstellbarkeit und den großen Öffnungsbereich ist ein Einsatz für alle gängigen Baustoffpakete mit und ohne Palette möglich.Eintauchtiefenverstellung mit Wahlmöglichkeit zwischen Schwimmstellung und Arretierung.Die Stellungen entsprechen folgenden Eintauchtiefen:_x000D_ Stellung 1 (Drehung 0°) E1.100 mmStellung 2 (Drehung 90°) E1.280 mmStellung 3 (Drehung 180°) E1.470 mmStellung 4 (Drehung 270°) E1.650 mmDurch optimierten Stahlbau keine Druckumschaltung zwischen den verschiedenen Eintauchtiefen notwendig – sicheres Greifen der Pakete.

Wer kennt es nicht: Eingehängt in die einbetonierten Transportschlaufen hängen die Elemente schief und sitzen nach dem Versetzen nicht satt im Betonbett. Bisher blieb nur die Wahl: zeitaufwendiges Klopfen oder spätere Reklamationen. Schluss damit, die WEZ versetzt alle gängigen Teile in korrekter Position mit ebenem Fuß. - Nichtfärbende Gummigreifbacken- Mit Einhängeöse für Kranhaken. Diese kann dem Schwerpunkt von gängigen Elementen angepasst werden, damit diese senkrecht hängen Besonderheiten der WEZ-06- Umsteckmöglichkeit, um Schwerpunktlagen des Greifguts auszugleichen- "Umschalten" von Greifen und Lösen über die Aufhängung- Graue austauschbare Profilgummileiste Das Herzstück vieler mechanischer Probst-Zangen - die bewährte und einfache Wechselautomik WA: Beim ersten Anheben der Zange bleibt diese in Offenstellung verriegelt und kann vom Hebezeug auf das zu greifende Produkt aufgesetzt werden. Beim erneuten Anheben wird die Zange entriegelt und ergreift das Produkt.> Vorteil: Kein Bediener notwendig, um von "Greifen" auf "Lösen" umzuschalten> Funktioniert wartungsfrei und ohne störanfällige Federn
