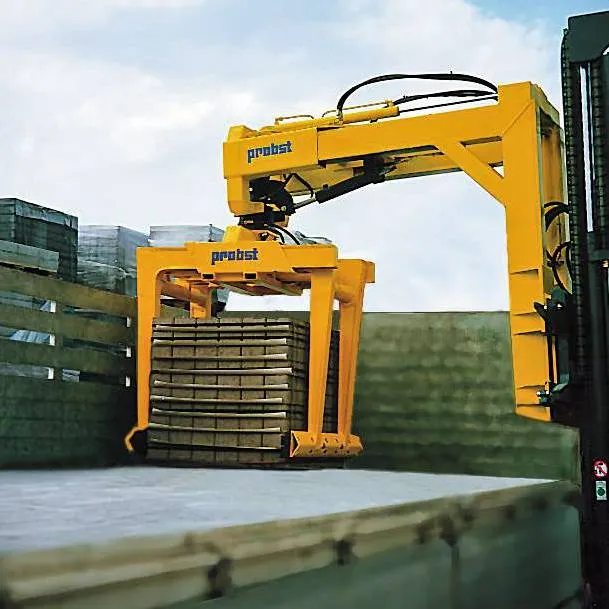

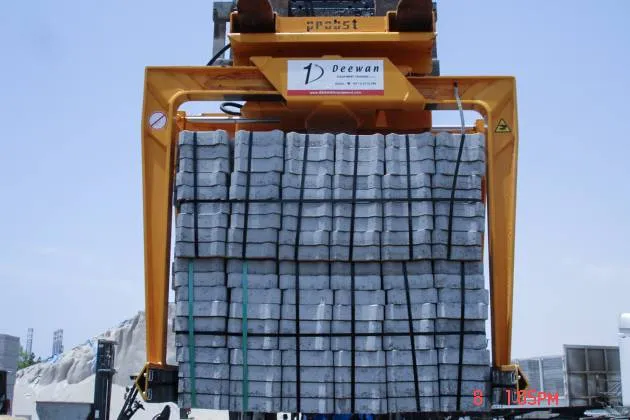

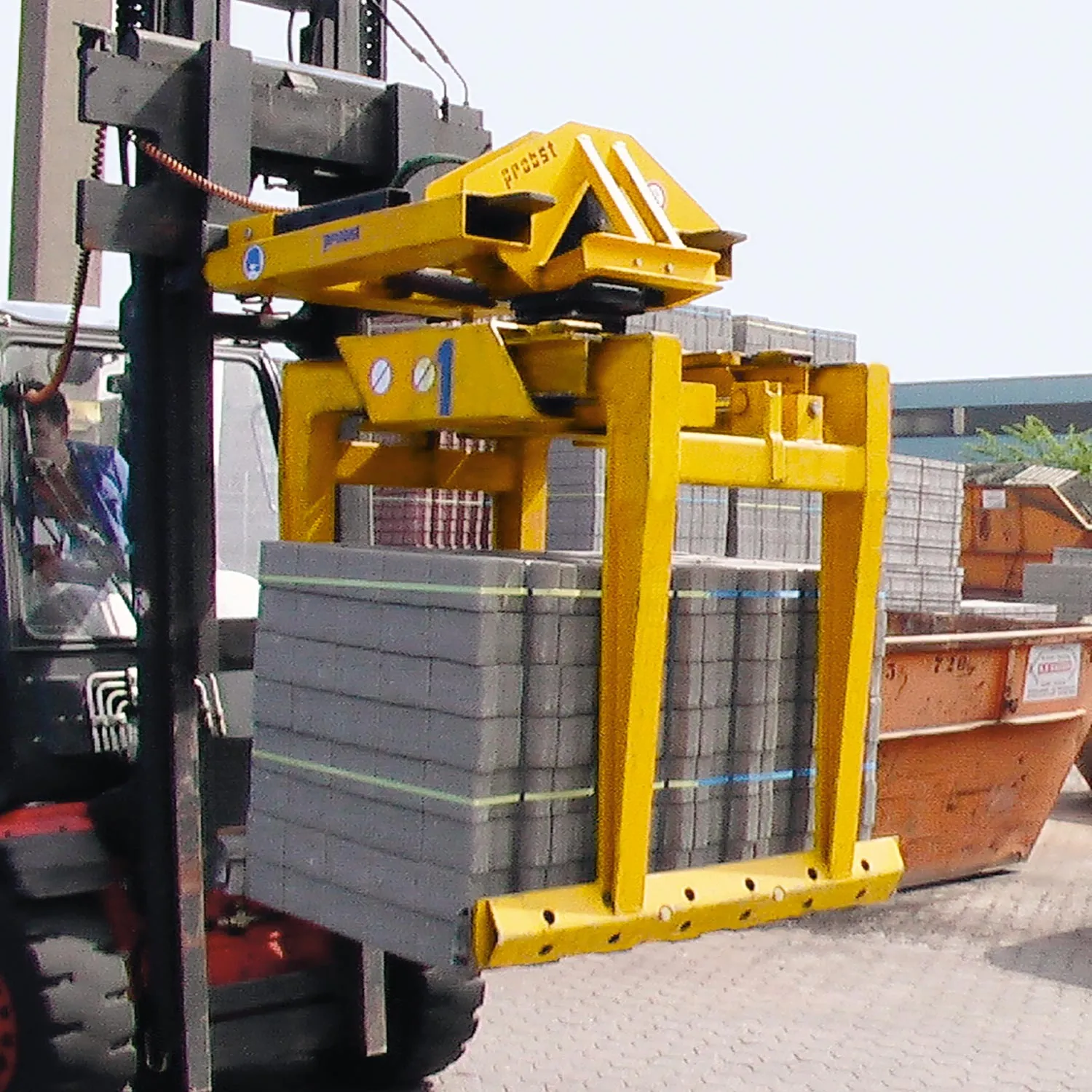

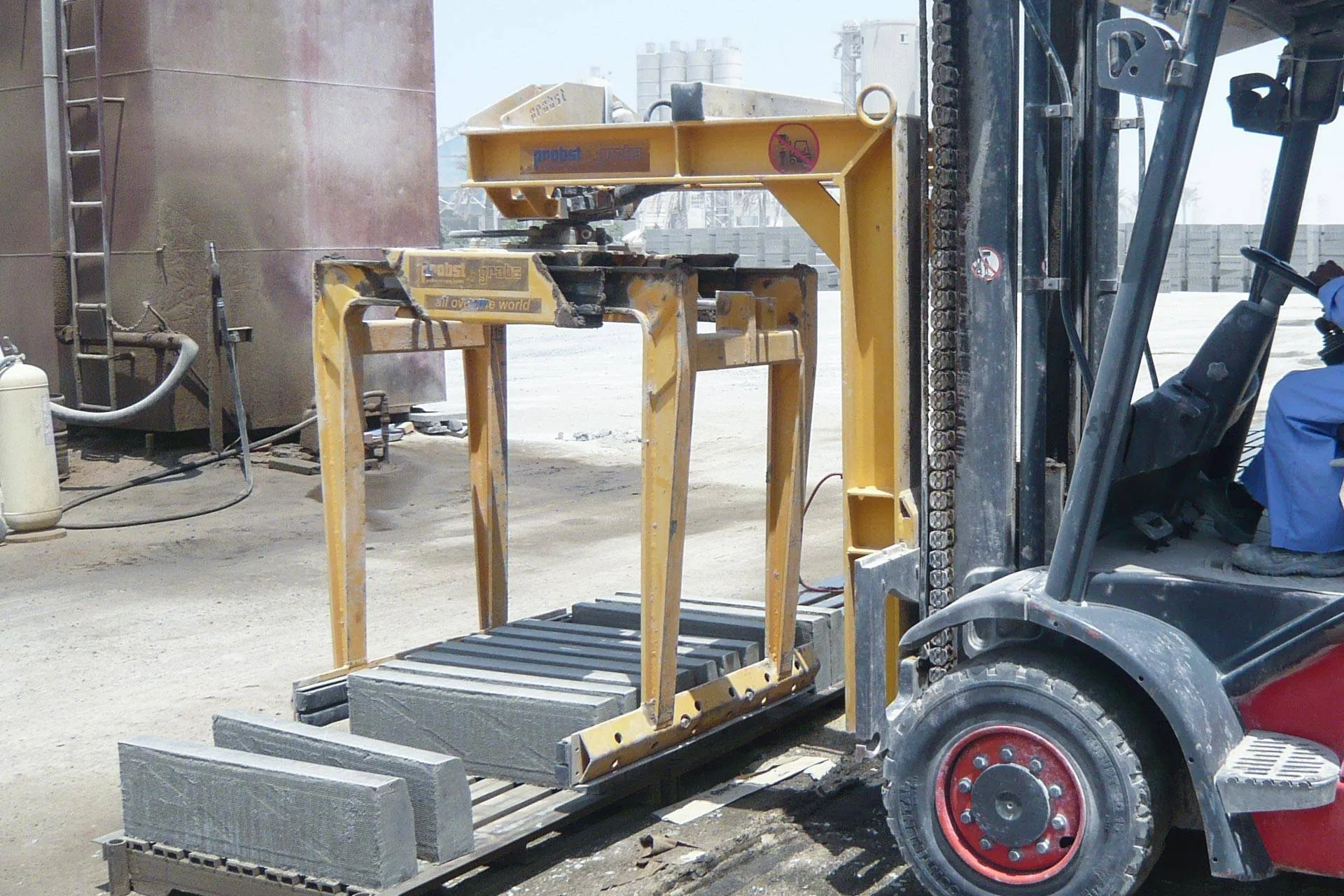

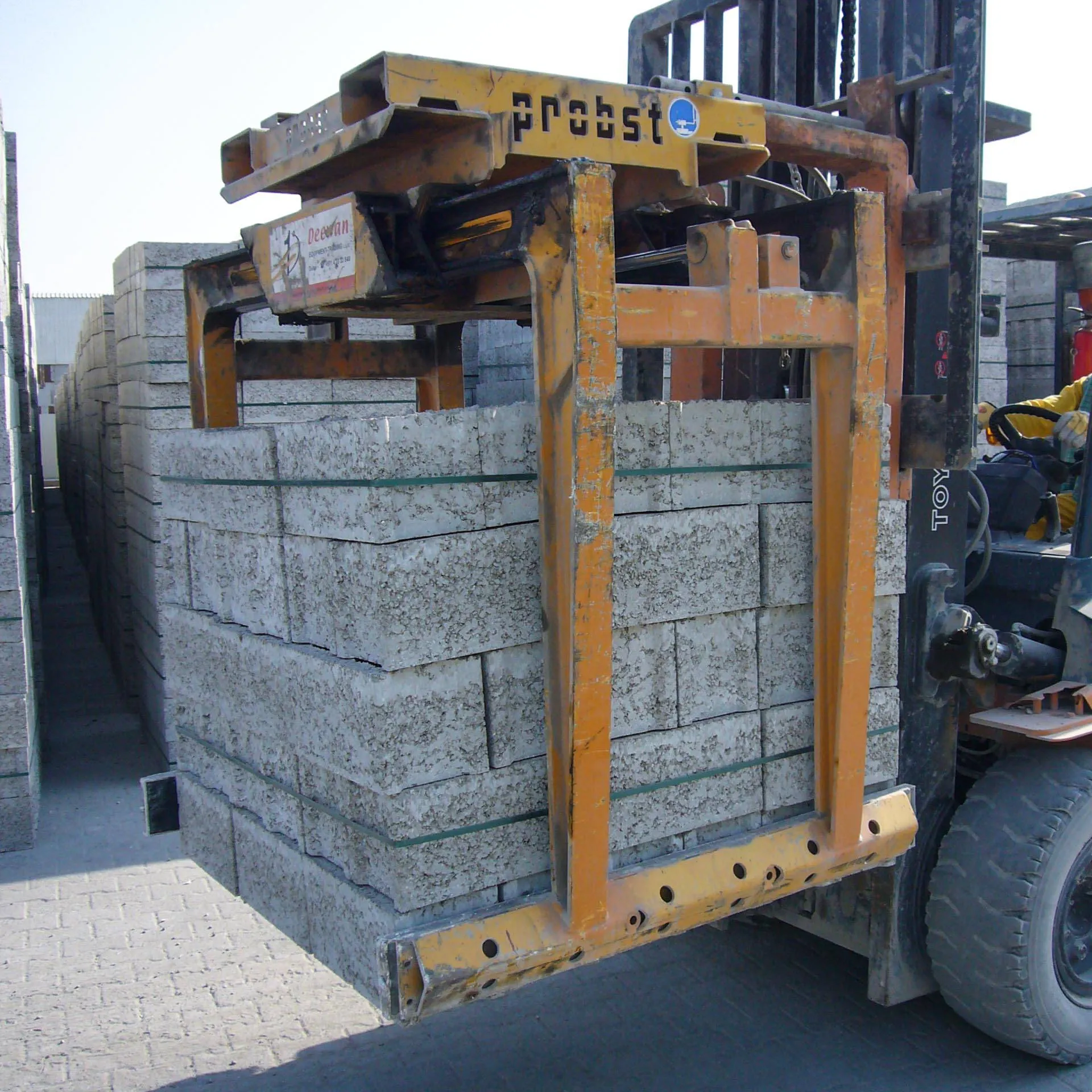

Probst STAZ-UNI-1300 Stapler-Anbauzange

ø18 mm x 1000 mm lang mit geschmiedeter Spitze

Hydraulik-Schläuche Hd Verbindungsschläuche 1 Satz = 2 Stück inkl. Kupplungslosteile zwischen Stapler und Einstecktaschen bzw. Kranausleger. Länge je Schlauch 1.200 mm. Elektromagnetische Umschaltventile ELMV Montiert auf der Zange, falls für „Klemmen“ und „Drehen“ seitens des Staplers nur ein hydraulischer Steuerkreis zur Verfügung steht, inkl. erforderlichem Schaltrelais, ohne elektrische Verbindungsleitungen zum Stapler. Elektromagnetische Umschaltventile ELMV-DZ Damit kann bei Bedarf mit der Doppelzange nur ein Pflastersteinpaket transportiert werden. Ohne elektrische Verbindungsleitung zum Stapler. Montiert auf der Stapler-Anbaudoppelzange STAZ-DZ-II, zur getrennten Steuerung der beiden Einzelzangen. Elektr. Verbindungssatz zwischen STAZ-DZ-II und Gabelstapler Bestehend aus: - Kompl. Elektroinstallation der Stapler-Anbaudoppelzange, Installation der Komponenten am Stapler bauseits. - Spiralkabel zwischen Stapler und Anbaudoppelzange, Steuerungsbox und Bedienelemente. - Rundumleuchte als Warneinrichtung für die Verschiebeausrüstung VA am Kranausleger KA. Sicherheitsventil Montiert auf Zange, falls zweite Freigabefunktion (unbeabsichtigtes Lösen) am Trägergerät nach DIN EN ISO 3691-1 fehlt.

Leichtbauweise, passend für alle Typen, in der Länge beliebig variierbar. Als Greifelemente dienen hochverschleißfeste, austauschbare Gummimetallschienen in geschraubter Ausführung. Schonende Handhabung von empfindlichen Betonprodukten durch dicke Gummiauflage. Gummimetallschiene zweireihig, untere Gummifläche keilförmig zur Verstärkung des Anpressdrucks in der untersten Steinreihe. Einsatzbereiche: Pakete aus großformatigen Betonelementen. Scheibenweise vertikal mit Stahlband umreifte Pflastersteinpakete. Nicht oder nur teilweise umreifte Pflastersteinpakete aus Brettfertigungsanlagen bei einer Greifweite bis zu 700 mm und einer Mindest-Steindicke von 60 mm. Bedingt einsetzbar bei nicht oder nur teilweise umreiften Pflastersteinpaketen aus Mehrlagenfertigern bei einer Greifweite über 700 mm und einer Mindest-Steindicke von 80 mm. GB2-Z: Der Gummi ist auf ein Z-Profil aus Stahlblech als Trägerelement aufgeschraubt. Trägerelement wird mit 2 Zapfen (mit Schraubensicherung) am Zangenkörper befestigt. 1 x Gummischiene 50 x 35 mm. 1 x keilförmige Gummischiene 60 x 40/34 mm.

Hydraulik-Schläuche Hd Verbindungsschläuche 1 Satz = 2 Stück inkl. Kupplungslosteile zwischen Stapler und Einstecktaschen bzw. Kranausleger. Länge je Schlauch 1.200 mm. Elektromagnetische Umschaltventile ELMV Montiert auf der Zange, falls für „Klemmen“ und „Drehen“ seitens des Staplers nur ein hydraulischer Steuerkreis zur Verfügung steht, inkl. erforderlichem Schaltrelais, ohne elektrische Verbindungsleitungen zum Stapler. Elektromagnetische Umschaltventile ELMV-DZ Damit kann bei Bedarf mit der Doppelzange nur ein Pflastersteinpaket transportiert werden. Ohne elektrische Verbindungsleitung zum Stapler. Montiert auf der Stapler-Anbaudoppelzange STAZ-DZ-II, zur getrennten Steuerung der beiden Einzelzangen. Elektr. Verbindungssatz zwischen STAZ-DZ-II und Gabelstapler Bestehend aus: - Kompl. Elektroinstallation der Stapler-Anbaudoppelzange, Installation der Komponenten am Stapler bauseits. - Spiralkabel zwischen Stapler und Anbaudoppelzange, Steuerungsbox und Bedienelemente. - Rundumleuchte als Warneinrichtung für die Verschiebeausrüstung VA am Kranausleger KA. Sicherheitsventil Montiert auf Zange, falls zweite Freigabefunktion (unbeabsichtigtes Lösen) am Trägergerät nach DIN EN ISO 3691-1 fehlt.

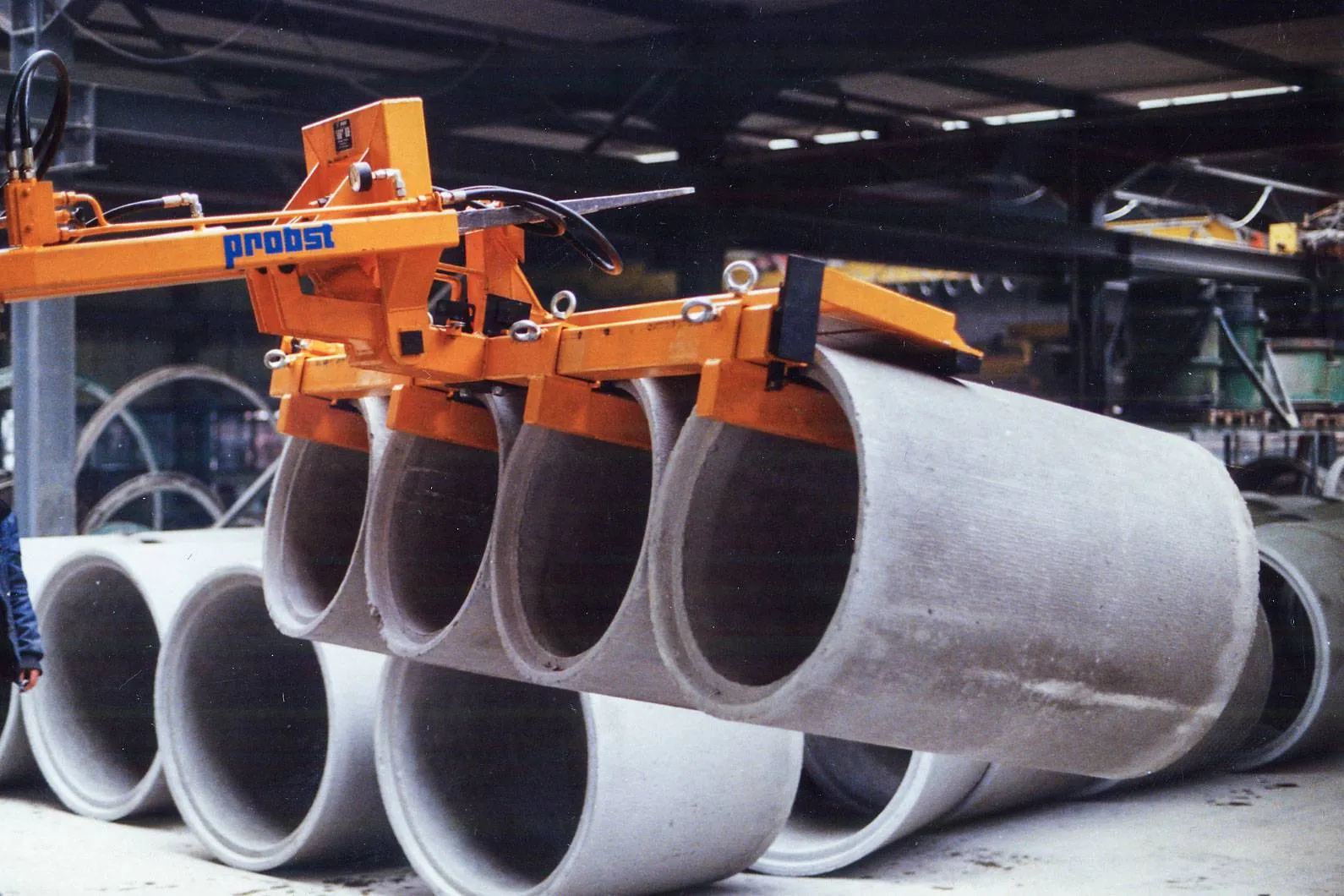

Durch extra tiefgreifende Klauen (je nach Typ zwei, drei oder vier) und Gummiauflage für Schachtringe nach DIN 4034, Teil 1 und 2 geeignet. Einstellung auf Rohrdimensionen durch Steckbolzen. Da nur die Rohrwandung geklemmt wird, kein radialer Druck, daher frühe Räumung der Fertigungsfläche möglich.

Schwerer, mehrschichtiger Einsatz am Stapler. Insbesondere in Verbindung mit Stahllamellenbacken, auch geeignet zum Greifen von nicht stahlbandumreiften Verbundsteinpaketen.

Die HVZ-UNI-II ist noch vielfältiger in der Anwendung, noch robuster in der Ausführung, noch einfacher und leichter auf die Pflastersteinlagen einstellbar. Geeignet zum Betrieb an VM-X/301/203/204, sowie an allen anderen geeigneten Trägergeräten, die zwei getrennte hydraulische Steuerkreise zum Betrieb der Zange aufweisen. Haupt- und Nebenspannung werden direkt vom Trägergerät aus gesteuert.

Handtragegriff mit Adapter für eine Person. Zum ergonomischen Versetzen und Verlegen von Baustoffen.

Weitere Detailinformationen Besonders praktisch: Die Stoßfuge verläuft schräg! Kein Verhaken der Abstreifer und Leitbleche mehr möglich!Aluminium-Spezialprofil (60 x 60 mm), bietet hohe Festigkeit, Korrosionsfreiheit und geringes Eigengewicht.Einfaches, robustes, integriertes Stecksystem über 2 Konusbolzen. Unverlierbar!

Die leichte und günstige Einsteiger-Zange für die maschinelle Steinverlegung, besonders für die Verlegung großer Platten geeignet. Ohne Seitenspannung. Ein Verschieben unverzahnter Steinlagen aus dem Läuferverband ist deshalb nicht möglich.Sichere Greiffunktion abhängig von der Beschaffenheit der Abstandshalter sowie der Güte der Steine.Angabe Eigengewicht ohne Drehkopf, Halfeneisen und Aufhängung. Weitere Detailinformationen Mit 2-Punktaufhängung und Feder zur Dämpfung der durch die Fahrbewegung entstehenden Schwankungen.Zusätzliche Kette zur Schrägstellung der Zange, dadurch vereinfachtes Aufnehmen und zielgenaues Verlegen der Steinlage.Handdrehvorrichtung nach 90° arretierend.Mit der hydraulischen Steuerung wird ein optimaler Bewegungsablauf erreicht: Sicheres Greifen der Einheit über Hauptspannung. Öffnen der Hauptspannung zum Ablegen der Steine im Planum.Aufgrund ihres geringen Eigengewichtes ist die HVZ-LIGHT besonders zum Anbau an Miniradlader und Minibagger, aber auch für Verlegemaschinen VM geeignet.Für den Anbau an ein Trägergerät ist nur ein Hydraulikkreislauf erforderlich.Durch galvanische Verzinkung dauerhafter Oberflächenschutz. Technische Details Typ: HVZ-LIGHTBest.Nr.: 51400035Hydraulikanschluss Druck: 160-320 barHydraulikanschluss Volumenstrom: 15-75 l/minHydraulikanschluss Rückstaudruck (max.): 20 barEigengewicht: 159 kgMindestgewicht Trägergerät: 2000 kgEintauchtiefe: 110 mmHöhe Stein/Element: 50-160 mmÖffnungsweite Hauptspannung: 570-1240 mmTragfähigkeit/WLL: 400 kgBackenlänge: 1200 mm

Die innovative, sensationell einfache Schnürhilfe für Garten-/ Landschafts- und Hochbau! Der SCHNURBOY SB erleichtert ihre tägliche Arbeit enorm. Pflaster- Bord- und Mauersteine sollen mit geraden Fugen und Kanten verlegt sein. Herkömmliche Richtschnüre stoßen oft am Stein an. Mit der Zeit wandert die Schnur somit immer weiter nach aussen. Die Folge sind krumme Fugen, Kanten und Wände!Mit dem SCHNURBOY SB sitzt die Schnur ca. 5 mm über den Steinen – somit gehören krumme Wege und Wände künftig der Vergangenheit an! Weitere Detailinformationen Die praktische Hilfe für Pflaster- und Maurerarbeiten.Aus unverwüstlichem Stahl gefertigt und pulverbeschichtet.Einstellbarer Schnurabstand seitlich und nach oben.Mit Schnuraufwicklung und praktischer Aussparung für Wasserwaage.
