Probst Rohrgreifer RG-20/80

Einsatzbereiche: Nicht oder nur teilweise umreifte Pflastersteinpakete aus Brettfertigungsanlagen bei einer Greifweite bis zu 850 mm und einer Mindest-Steindicke von 60 mm. Bedingt einsetzbar bei nicht oder nur teilweise umreiften Pflastersteinpaketen aus Mehrlagenfertigern bei einer Greifweite über 850 mm und einer Mindest-Steindicke von  80 mm.

SRG-1,5, SRG-3, und SRG-3-L für Schachtringe Din 4034 Teil 2. Technische Eigenschaften: Typ: SRG-3Best.Nr.: 54400002Abmessungen (LxBxH): 460 x 400 x 250 mmDurchmesser Nennweite: 400-2000 mmGreifbereich: 50-180 mmEigengewicht: 55 kgTragfähigkeit/WLL: 3000 kgAnzahl Klauen: 3 Stk.

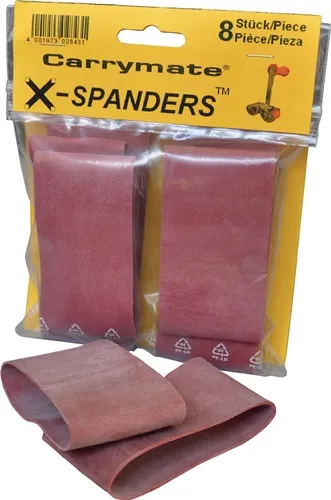

für Plattenträger Carrymate® · ohne Zeitaufwand bequem den Gummibelag wechseln · ohne zu Kleben · die X-Spander Schlaufen werden einfach über die Klemmbacken gezogen und sind sofort wieder einsatzbereit

Größere Greifweite und erhöhte Tragfähigkeit als bei RG-20/80. Neben Betonrohren können auch Steinzeugrohre mit einem Rohraußendurchmesser von 200 – 730 mm und einem Gewicht bis zu 850 kg verlegt werden. Einfache Einstellung des Außendurchmessers mittels Skala und einem zentralen Steckbolzen. Gummigreifbacken. Einstellbare Höhenauflage mit Polyamid belegt. Durch galvanische Verzinkung dauerhafter Oberflächenschutz.

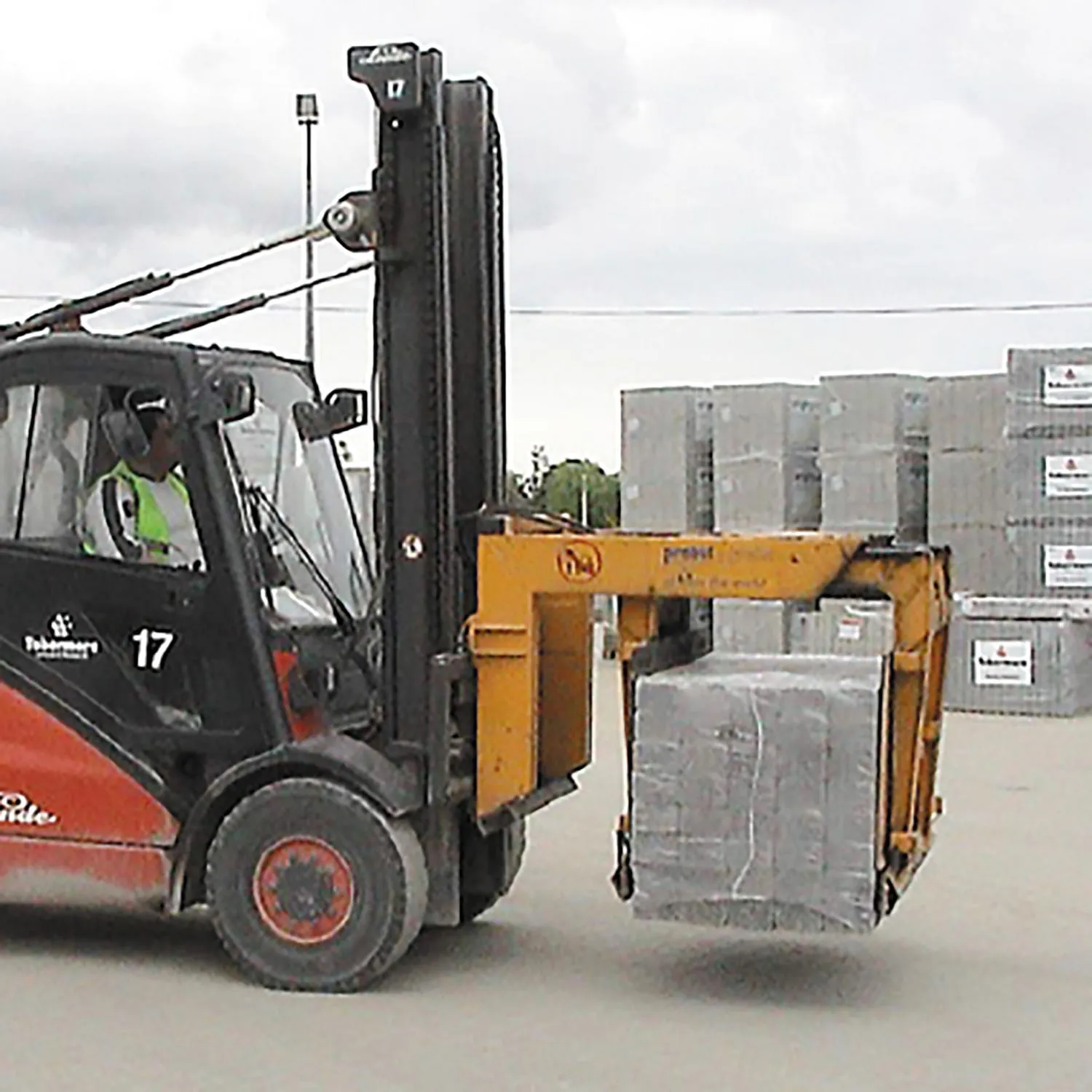

Wir empfehlen Ihnen die Verwendung eines Seitenschiebers bauseits am Stapler. Ohne Verbindungsschläuche zum Stapler.Werden die beiden Greifbacken synchron über einen Gleichlauf an den Baustoffpaketen angelegt und gegriffen. Kompakte Bauweise durch integrierten Kranausleger.

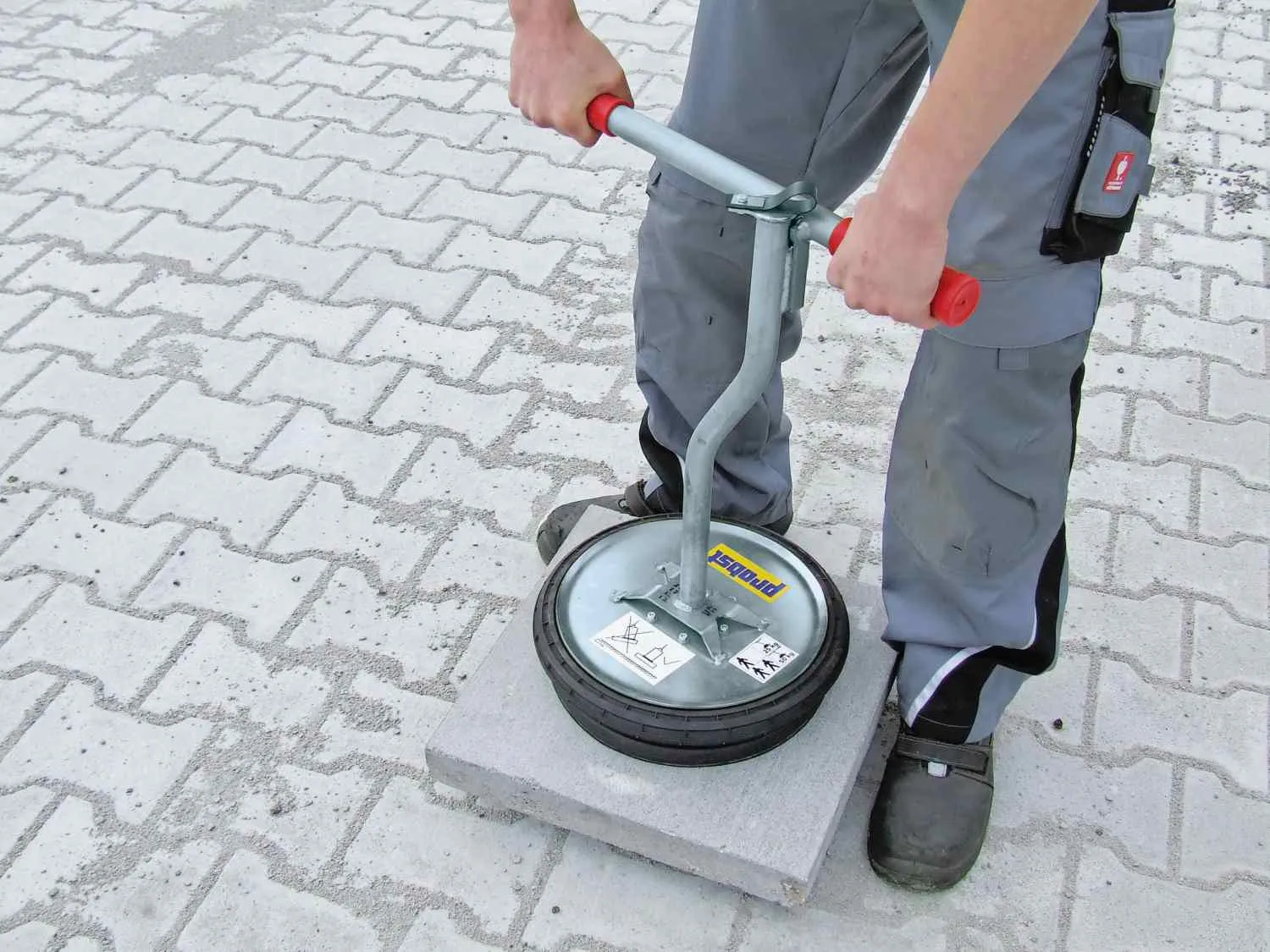

Für Verlegearbeiten von saugdichten Steinplatten. Die Vakuum-Haftkraft wird durch einfaches Niederdrücken und anschließendes Anheben von Hand erzeugt. Durch eine leichte Fingerbewegung wird ein Vakuumventil betätigt, um die Steinplatten abzulegen.Achtung: VH darf nur bei saugdichtem (nicht porösem Material) eingesetzt werden. Zugelassen sind nur Arbeiten im bodennahen Bereich. Weitere Detailinformationen Exakte Verlegung dicht an dicht.Ergonomisch günstige Arbeitsposition beim Verlegevorgang.Auch die Aufnahme von bereits verlegten Steinplatten ist möglich.Robuste, ohne Kleben schnell austauschbare Dichtung für die Saugplatte.Durch Kauf eines zusätzlichen Zwei-Mann-Tragegriffes VH-2-HG kann das VH-1/25 auch als Zwei-Mann-Gerät benutzt werden. Die Tragfähigkeit beträgt dann 50 kg.Durch galvanische Verzinkung dauerhafter Oberflächenschutz. Technische Details Typ: VH-1/25Best.Nr.: 52600009Durchmesser (außen): 280 mmEigengewicht: 5 kgTragfähigkeit/WLL: 25/50 kg

Handtragegriff mit Adapter für zwei Personen. Zum ergonomischen Versetzen und Verlegen von Baustoffen.

Leichtbauweise, passend für alle Typen, in der Länge beliebig variierbar. Als Greifelemente dienen hochverschleißfeste, austauschbare Gummimetallschienen in geschraubter Ausführung. Schonende Handhabung von empfindlichen Betonprodukten durch dicke Gummiauflage. Gummimetallschiene zweireihig, untere Gummifläche keilförmig zur Verstärkung des Anpressdrucks in der untersten Steinreihe. Einsatzbereiche: Pakete aus großformatigen Betonelementen. Scheibenweise vertikal mit Stahlband umreifte Pflastersteinpakete. Nicht oder nur teilweise umreifte Pflastersteinpakete aus Brettfertigungsanlagen bei einer Greifweite bis zu 700 mm und einer Mindest-Steindicke von 60 mm. Bedingt einsetzbar bei nicht oder nur teilweise umreiften Pflastersteinpaketen aus Mehrlagenfertigern bei einer Greifweite über 700 mm und einer Mindest-Steindicke von 80 mm. GB2-Z: Der Gummi ist auf ein Z-Profil aus Stahlblech als Trägerelement aufgeschraubt. Trägerelement wird mit 2 Zapfen (mit Schraubensicherung) am Zangenkörper befestigt. 1 x Gummischiene 50 x 35 mm. 1 x keilförmige Gummischiene 60 x 40/34 mm.

Technische Details Abmessungen: 910 x 100 mmTiefe: 140 mmWinkel: 93°Tragfähigkeit WLL: 150 kg bei -0,42 barGewicht: 7 kg

Die universelle Rohrverlegehilfe zum Entladen, Transportieren und Verlegen von Stahlbetonrohren (z.B. Kanalrohre). Ein Umschlingen der Rohre mit Gurten oder Ketten ist nicht nötig, da der mechanische Klemmmechanismus ein Abrutschen der Rohre verhindert.Der Baggerfahrer positioniert das Spitzende des zu verlegenden Rohres mit dem Rohrverlegedorn am Glockenende des bereits im Graben liegenden Rohres. Anschließend werden die Rohre mit entsprechender Kraft zusammengefügt.Rohrmindestgewicht 600 kg. Weitere Detailinformationen Zusätzlicher Anbau eines Rotators bzw. Tiltrotators möglich. Dadurch noch flexibler.Kompakte Bauform.Aufnahmedorn mit Kunststoffplatte an der Unterseite um das Rohr schonend nach der Velegung in das richtige Gefälle drücken zu können.Durch Optimierung des Aufnahmedorns einfacheres Rohrhandling im Verbau (kompakte Abmessungen).Mit Einstecktasche für Gabelzinken zum Transport.Flexibel: Der Rohrverlegedorn RVD-4,5-ECO kann über die integrierte Flanschplatte mit einem Schnellwechseladapter (im Lieferumfang nicht enthalten) zeitsparend an jeden Bagger angebaut werden.Einfach: selbstständige, einfache Aufnahme des Verlegedorns durch den Baggerfahrer, keine Montagevorgänge nötig, deshalb kurze Einarbeitungszeit für die Mitarbeiter.Sicher: Reduzierte Verletzungsgefahren, da sowohl bei der Aufnahme als auch beim Absetzen der Rohre kein Arbeiter unmittelbar in der Gefahrenzone nötig ist.Rentabel: Kurze Amortisationszeit durch circa 50 % Zeitersparnis beim Handling und Verlegen der Rohre.

Technische Details Abmessungen: 370 x 370 mmTragfähigkeit WLL: 200 kg bei -0.6 bar 130 kg bei -0.4 bar

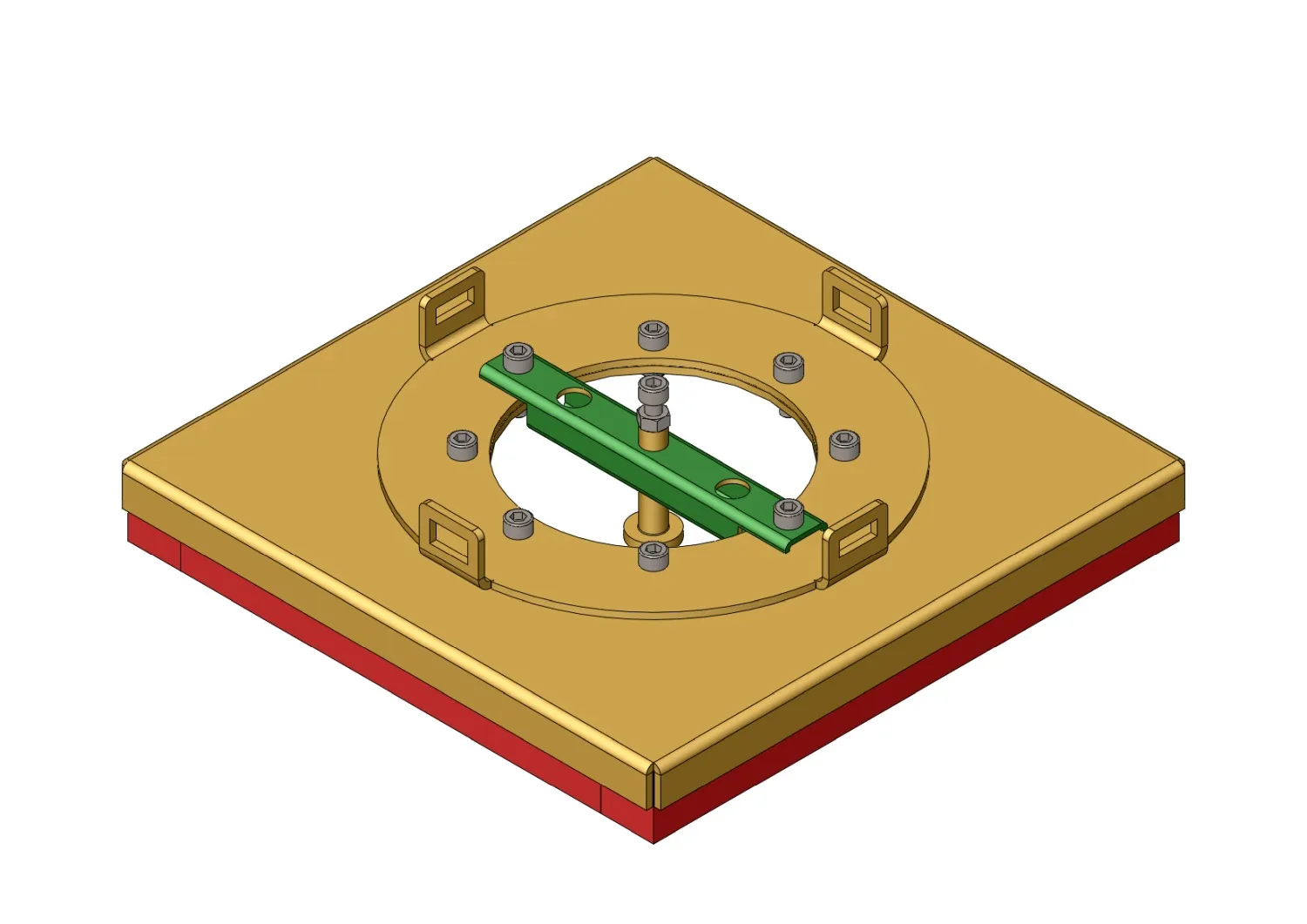

Abmessungen: 255 x 255 mm Tragfähigkeit WLL: 85 kg (max. WLL von HE)

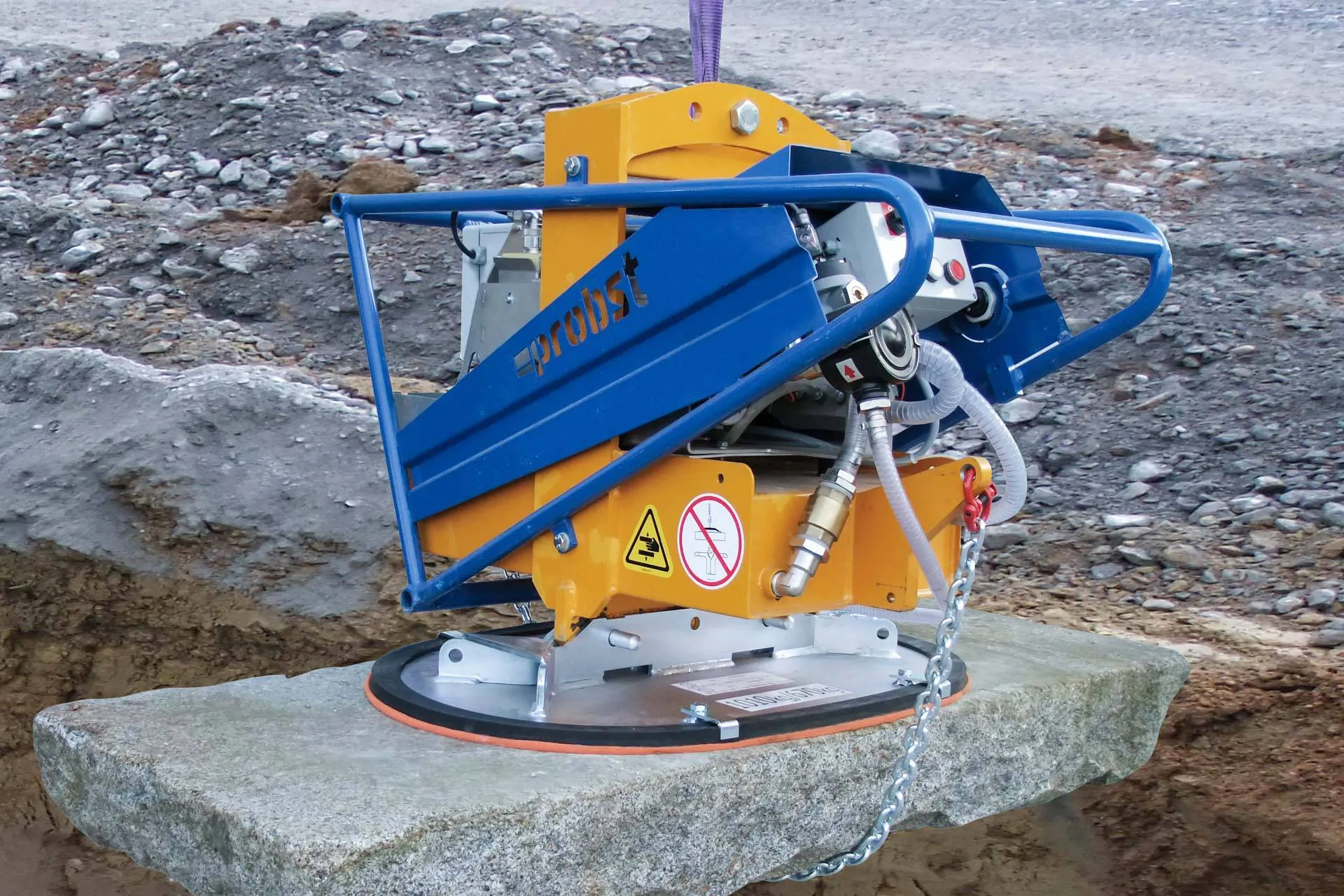

Geeignet für überwiegend saugdichte Beton- und Natursteinelemente.Serienmäßig mit Lastsicherungskette.Antrieb über wiederaufladbaren 24-V Lithium-Ionen-Akku. (Wechselakku-Konzept) Betrieb von bis zu 6 Stunden möglich.Bei Bedarf kann auch zusätzlich noch ein hydraulischer Drehkopf benutzt werden.

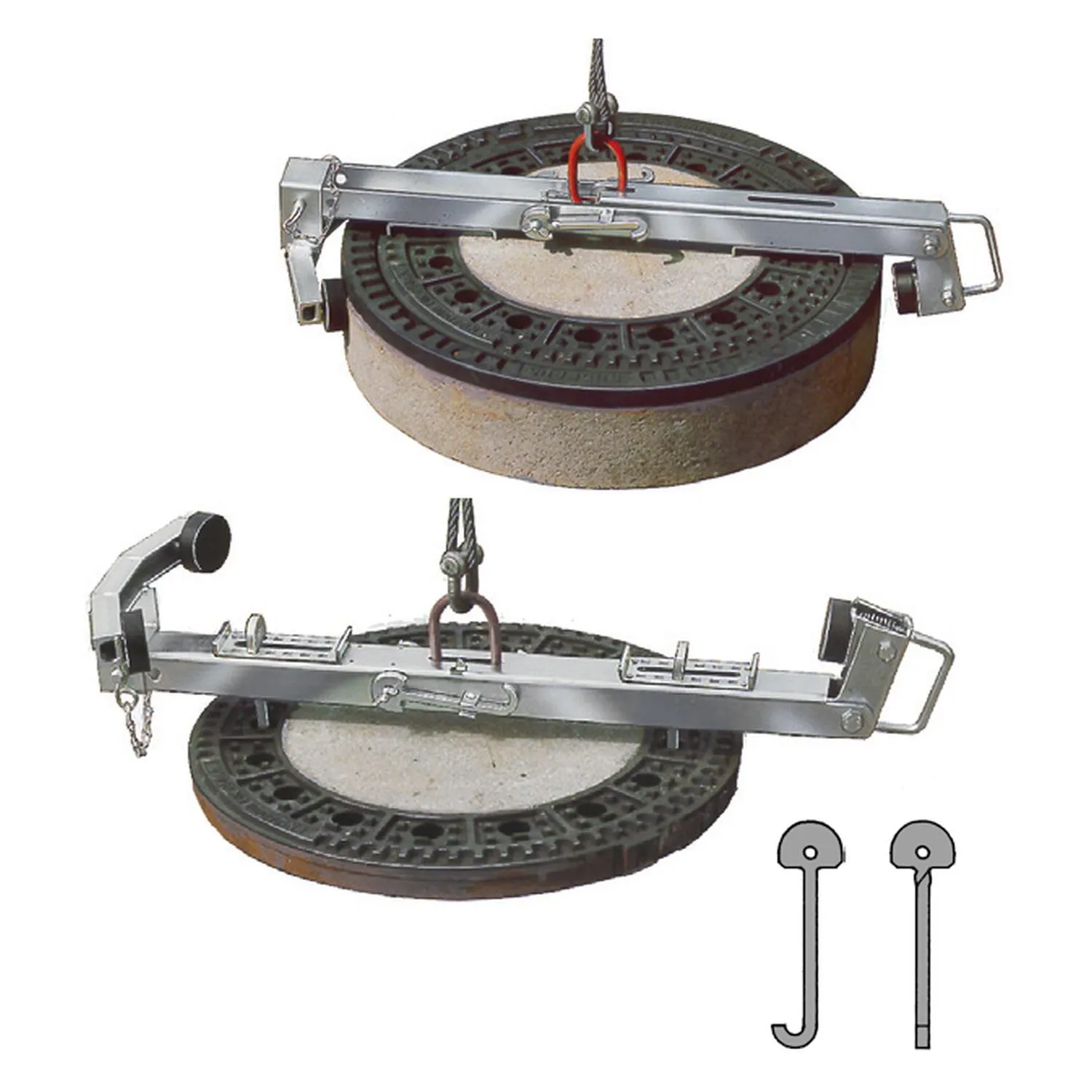

  Sowohl Rahmen, als auch Deckel können sicher gehoben und verlegt werden.Die Aufhängeöse der Schachtrahmenzange wird an den Lasthaken des Baggers/Laders angehängt und auf der Schachtabdeckung aufgesetzt. Nach dem Lösen der Sperrklinke wird der Rahmen mit dem Deckel angehoben und auf den Schachtkonus abgesetzt.Beim Absetzen der Schachtabdeckung rastet die Sperrklinke von selbst ein und die Zange öffnet automatisch. Weitere Detailinformationen Durch Drehung um 180° können mit der Schachtrahmenzange und den serienmäßig enthaltenen zwei Haken A und zwei Haken B auch Deckel mühelos aus dem Rahmen gehoben werden.Durch galvanische Verzinkung dauerhafter Oberflächenschutz. Technische Details Typ: SRZ-KOMBIBest.Nr.: 53100373Greifbereich: 750/785 mmEigengewicht: 15 kgTragfähigkeit/WLL: 200 kg
