Probst POWERPLAN PP Flächenfertiger
Probst POWERPLAN PP Flächenfertiger

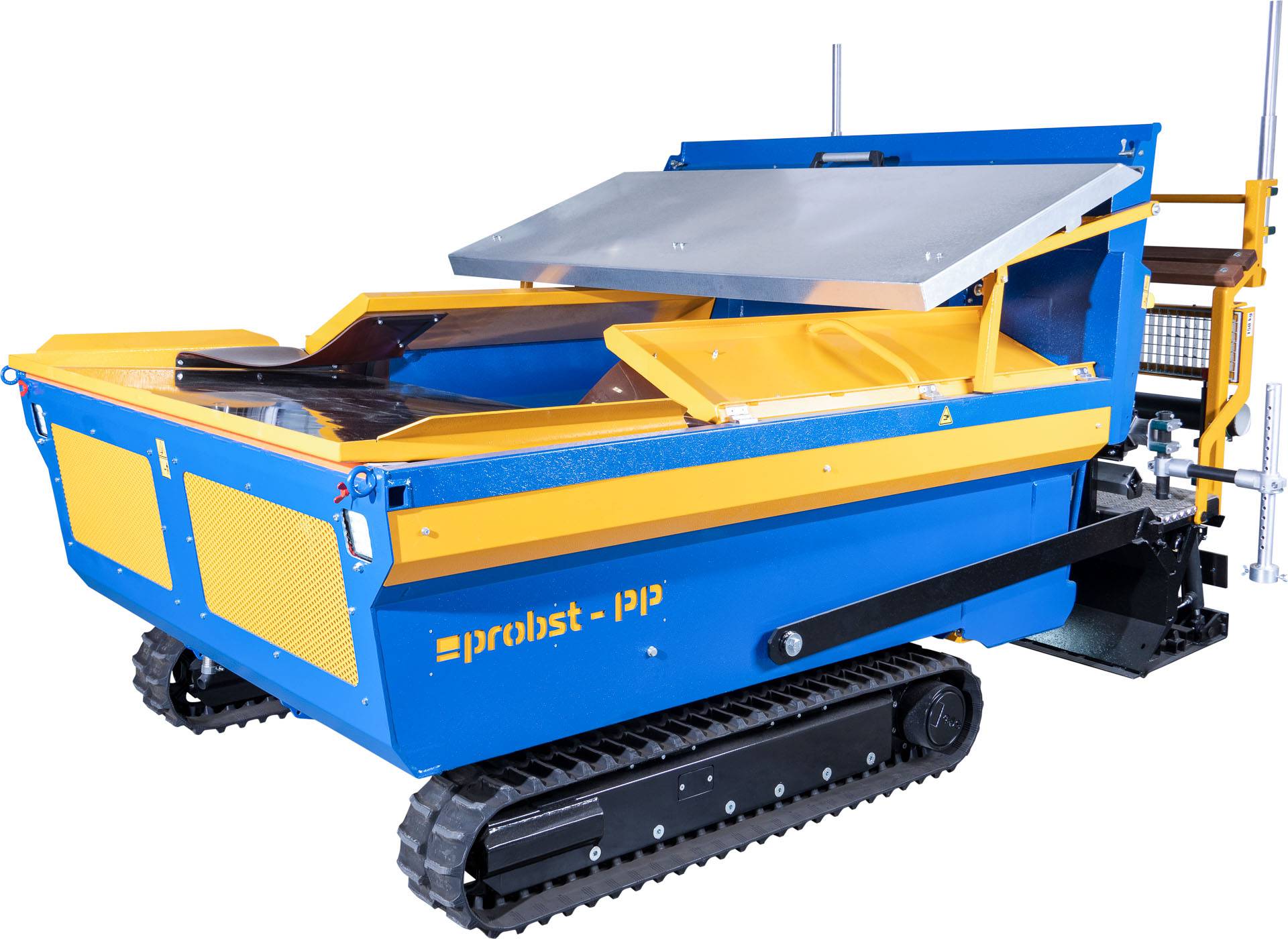

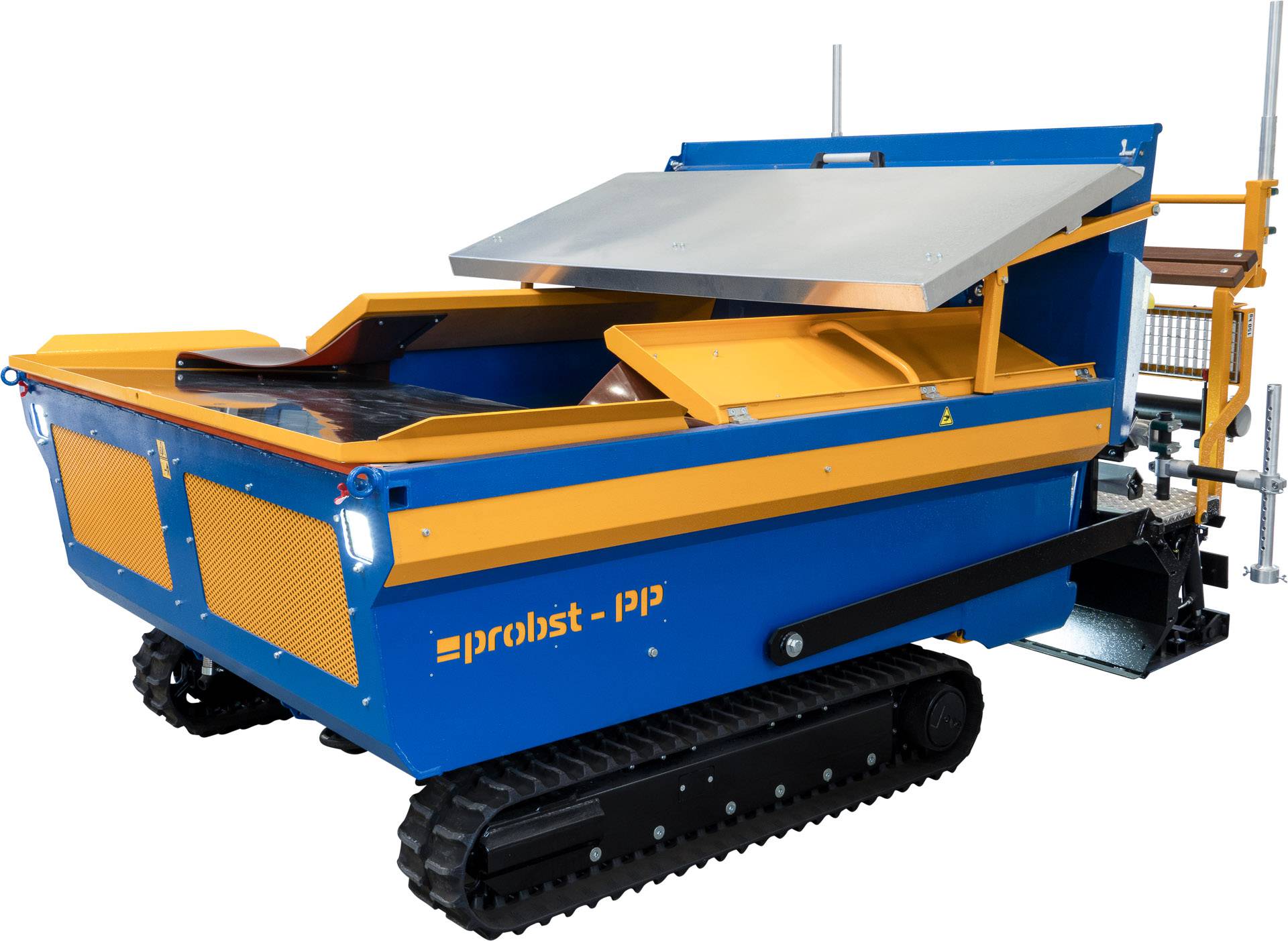

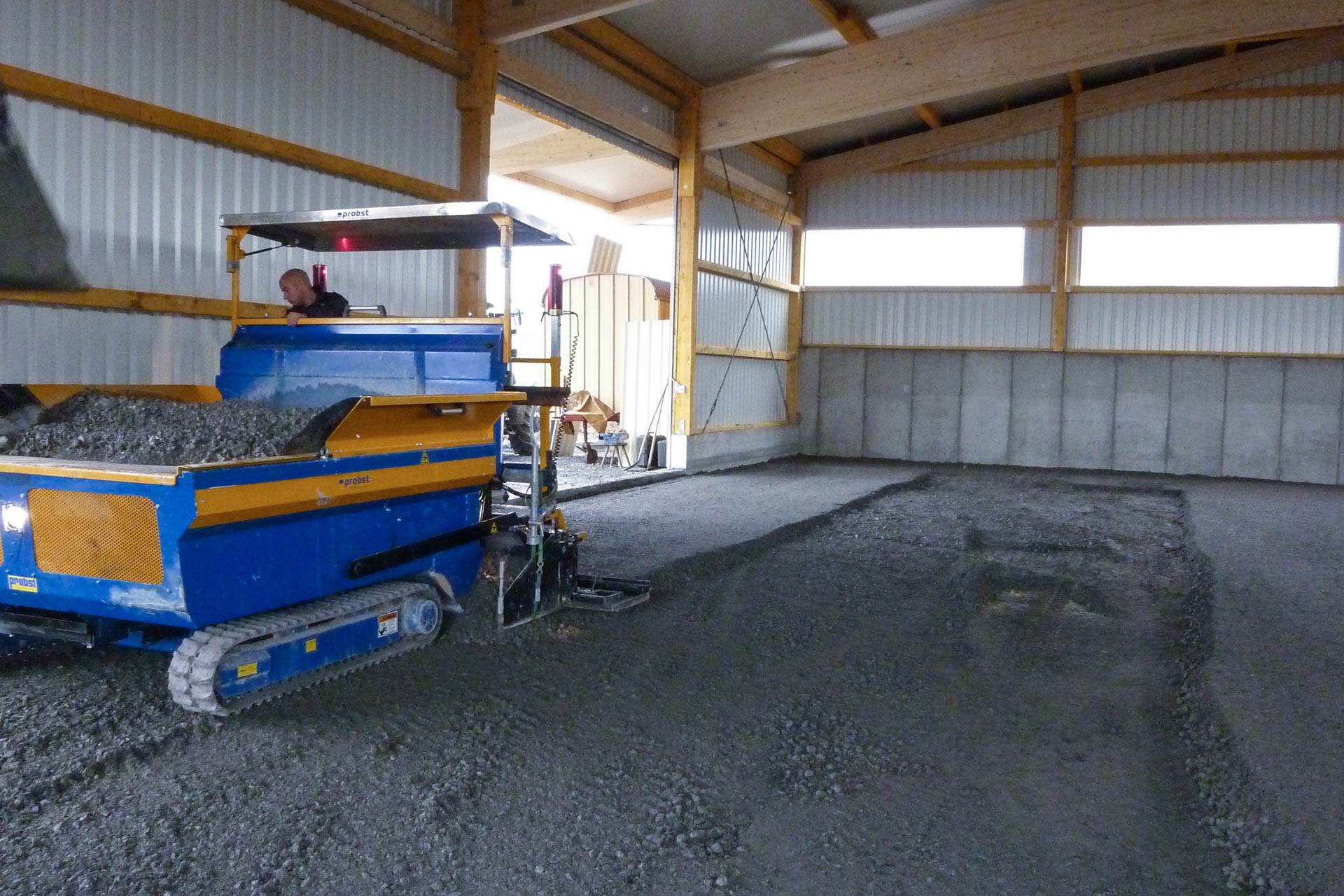

Der Flächenfertiger POWERPLAN PP wurde speziell entwickelt, um den Einbau von Unterbau, Feinplanum und Bettungsmaterial im Pflasterbau weitestgehend verschleißfrei und exakt vorzunehmen. Herkömmliche Asphaltfertiger arbeiten mit Kratzbändern und Schneckenwellen zum Materialtransport, die bei abrasiven Materialien wie Splitt und Sand sehr schnell verschlissen werden.

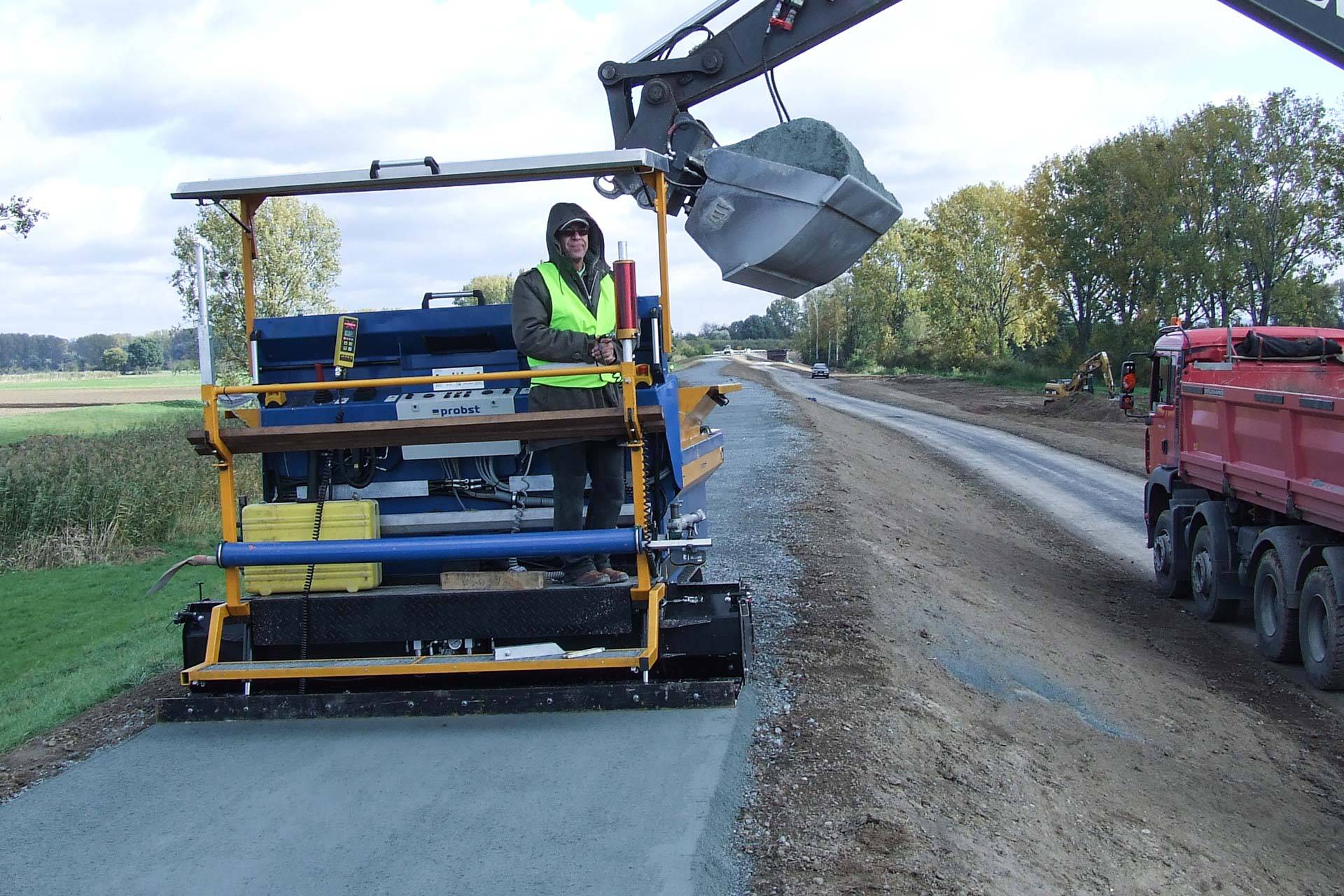

Ob Unterbau, Bettung, ob Schotter (bis Körnung 0/63), Split, ob Sand oder gar erdfeuchter Beton, der POWERPLAN PP von Probst übernimmt den Einbau des entsprechenden Materials in einem Arbeitsgang (bis Einbauhöhe 20 cm). Und dies auf der absolut korrekten Höhe. Je nach Höhenprofil und Steuerungsart können pro Tag zwischen 2.500 qm (Ultraschall-Steuerung) und bis zu 10.000 qm (Lasersteuerung) eingebaut werden.

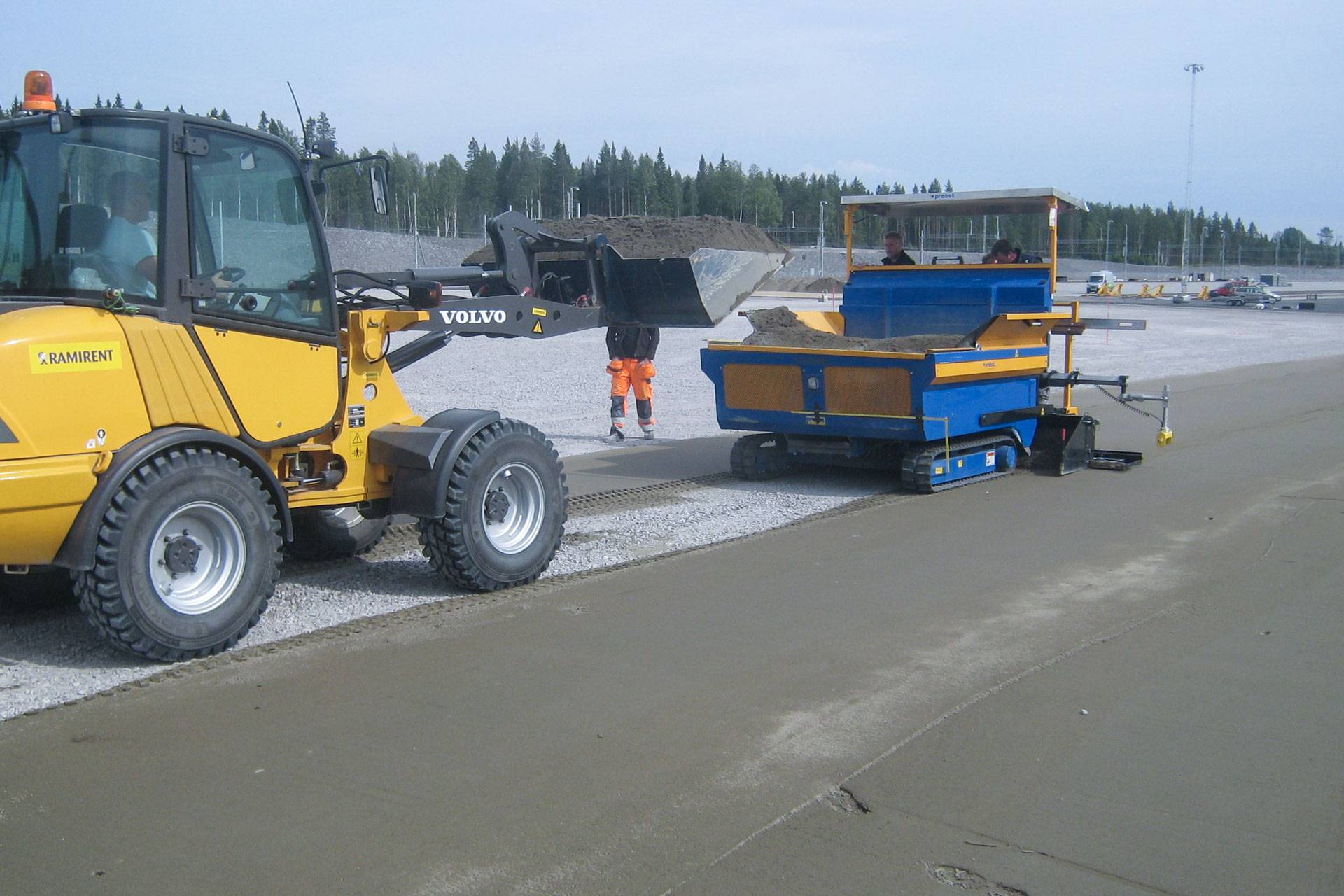

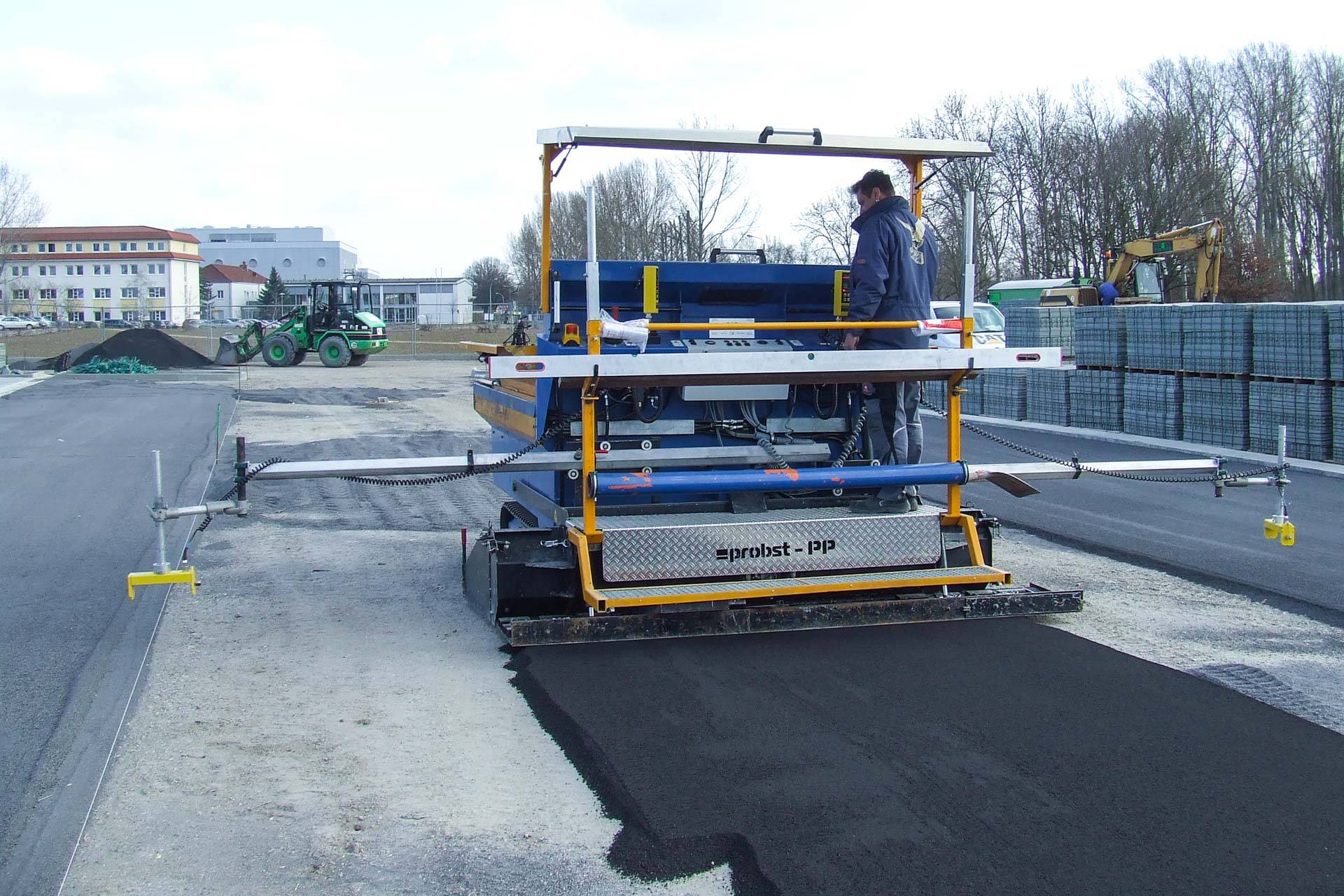

Hydraulisch anhebbare Front-Bunkerrutsche, damit auch von kleinen Radladern beschickt werden kann, wichtig für Einsatz in Tiefgaragen. Seitlich ausklappbare Bunkerrutschen. Getrennt hydraulisch steuerbare Bunkerauslassklappen unten links/rechts, dadurch auch Abziehen von schmalen Streifen möglich. Grundbreite Abziehbohle 2.050 mm, durch Anbau von 2 Verbreiterungsbohlen (je 1 x links und rechts) ausbaubar auf 2.400 mm (einseitiger Anbau) bzw. 2.750 mm (beidseitiger Anbau). Beidseitig Abgleitbohlen für exakten Bahnenübergang, Gesamtbreite bei angebauter Abgleitbohle links und rechts 3.450 mm. Rollengelagerte, leichtläufige seitliche Ausleger für Halterung für Ultraschall-Sensoren. Abtastbreite bis max. ca. 6.500 mm. Kompakte Transportabmessungen. 1.900 x 2.050 x 3.400 mm. (H x B x L)

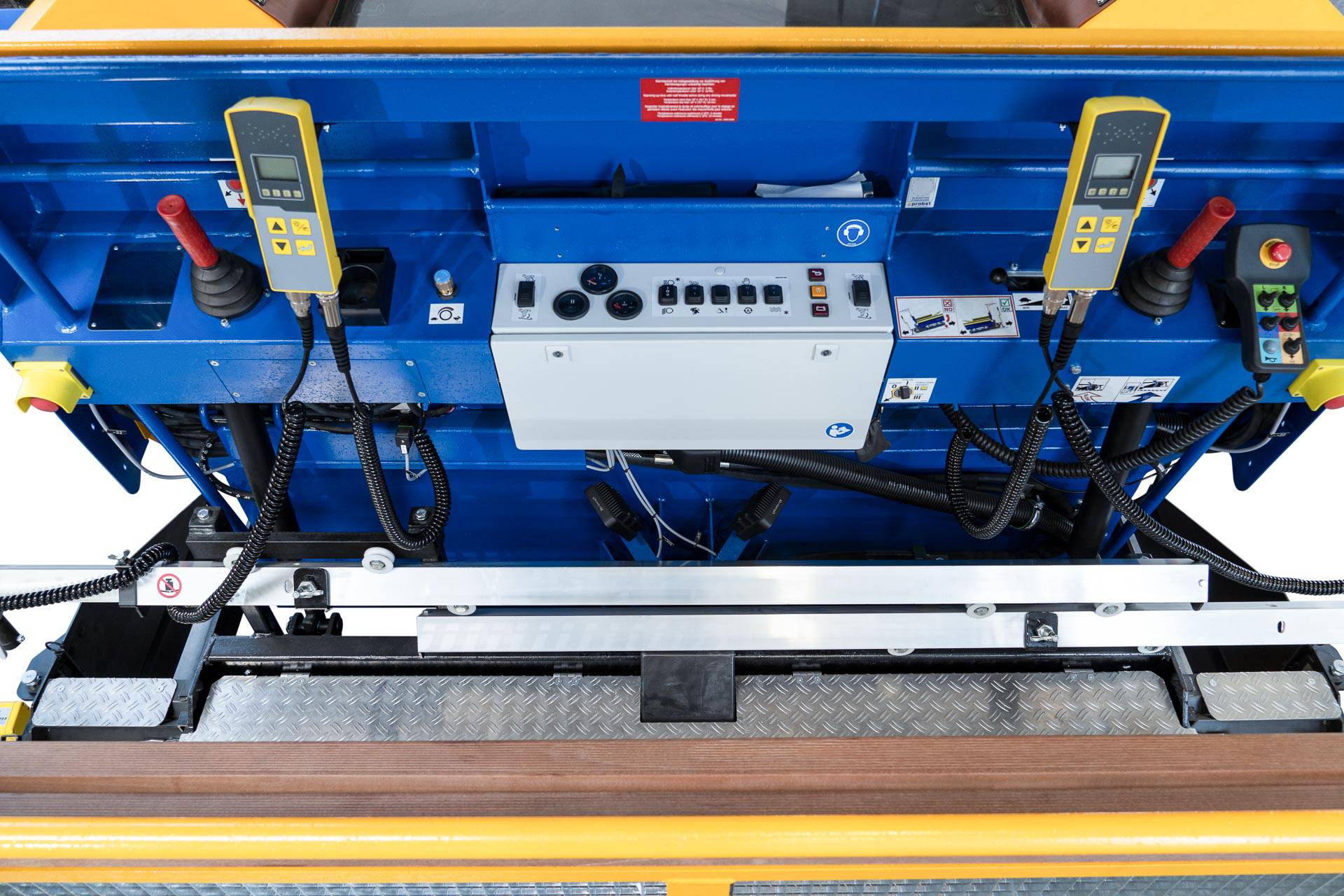

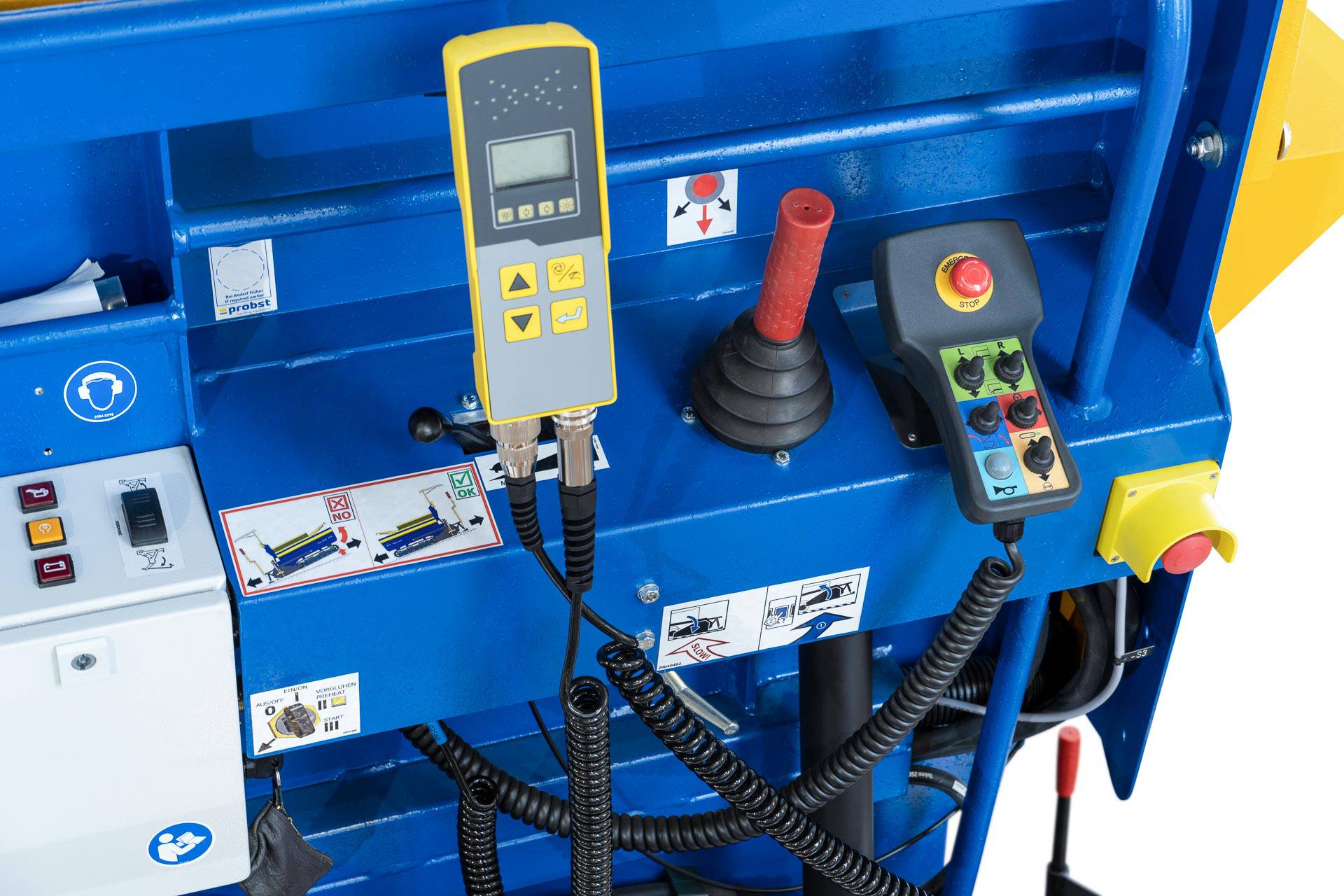

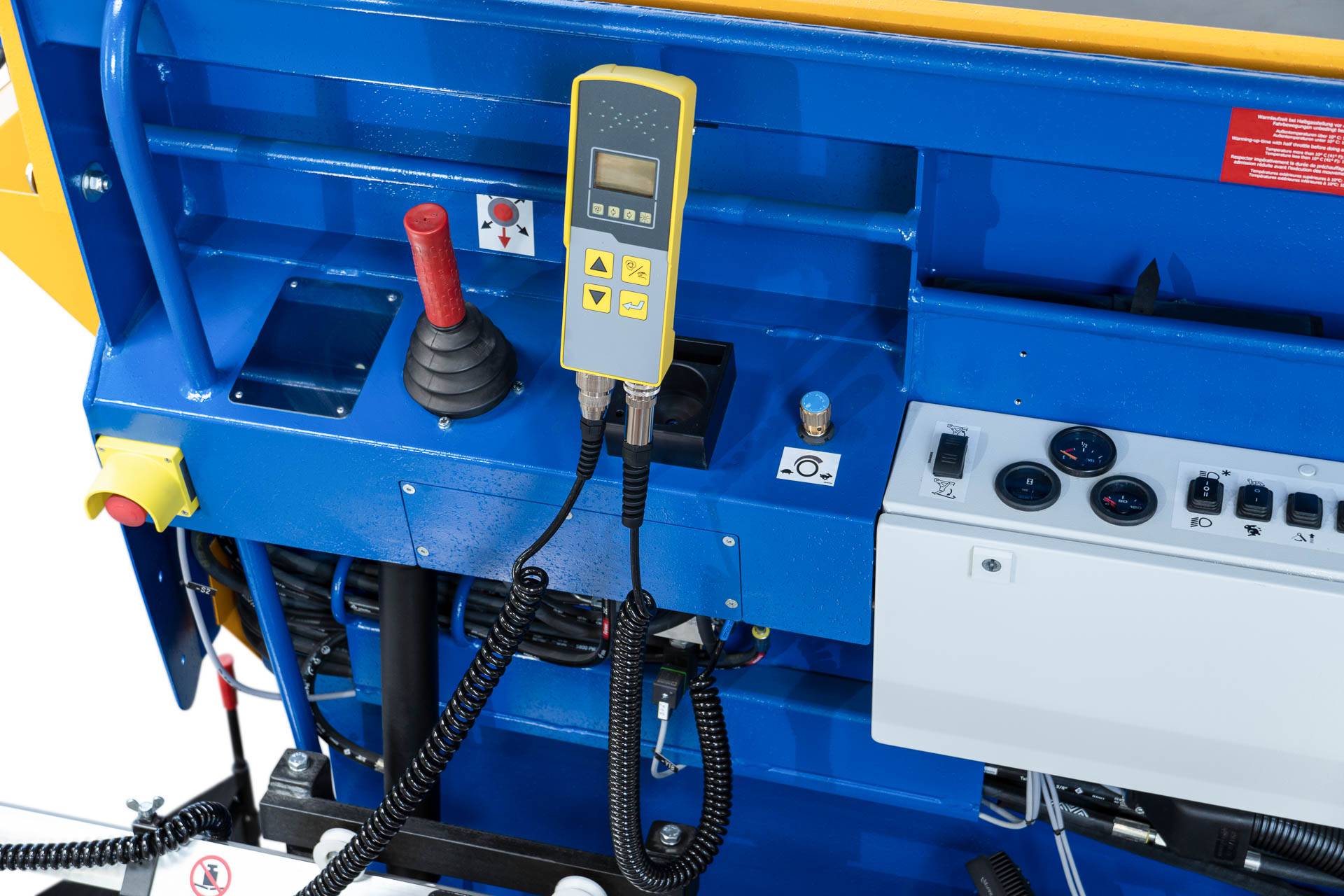

Für den Einsatz der Maschine ist zwingend eine 2D-Maschinensteuerung (PP-S) erforderlich.
Mögliche Steuerungsarten:
2D-Höhensteuerung:
1. Ultraschall-Sensoren (Ultraschall-Ski). (Optional erhältlich)
und/oder
2. Laserempfänger. (Optional erhältlich)
Kann mit Neigungssensor kombiniert werden. (Enthalten in 2D-Maschinensteuerung PP-S)
3D-Steuerung (optional erhältlich):
Nutzen Sie Ihre vorhandenen Geländemodelle und optimieren Sie so die Effizienz bei der Flächenfertigung. Damit steigern Sie die Produktivität und senken gleichzeitig die Materialkosten.
Die 2D-Maschinensteuerung PP-S ist zwingend erforderlich für den Anschluss einer 3D-Steuerung.
Mit dem Freischaltcode PP-3D lässt sich der Anschluss einer 3D-Maschinensteuerung freischalten.
Die Komponenten für die 3D-Maschinensteuerung (Leica) müssen direkt von einem Händler bezogen werden:
- Totalstation für den Bau bestehend aus Totalstation, Controller inkl. Software, Prismenstab und Prisma
- Maschinenseitige Steuerung bestehend aus Maschinensteuerungseinheit inkl. 3D Software, Dockingstation, Modem und Prisma
| Abmessungen: | 3670x2090x2000 mm |
|---|---|
| Antrieb: | Diesel |
| Anzahl: | 2050-3450 Stück |
| Ausladung: | 18,5 m |
| Gewicht: | 2500 kg |
| Tragfähigkeit: | 3500 kg -400 mbar,3500 kg (-420 mbar) |
| Volumen: | 2500 m³ (Bunker) , 6000 m³ (Schaufel) |
| für: | 24290024,, 41300004,, 41300006,, 41300108,, 41300109,, 41300115,, 41300192,, 41300272,, 41300273,, 71150002,, 71150003,, 90010050 |
