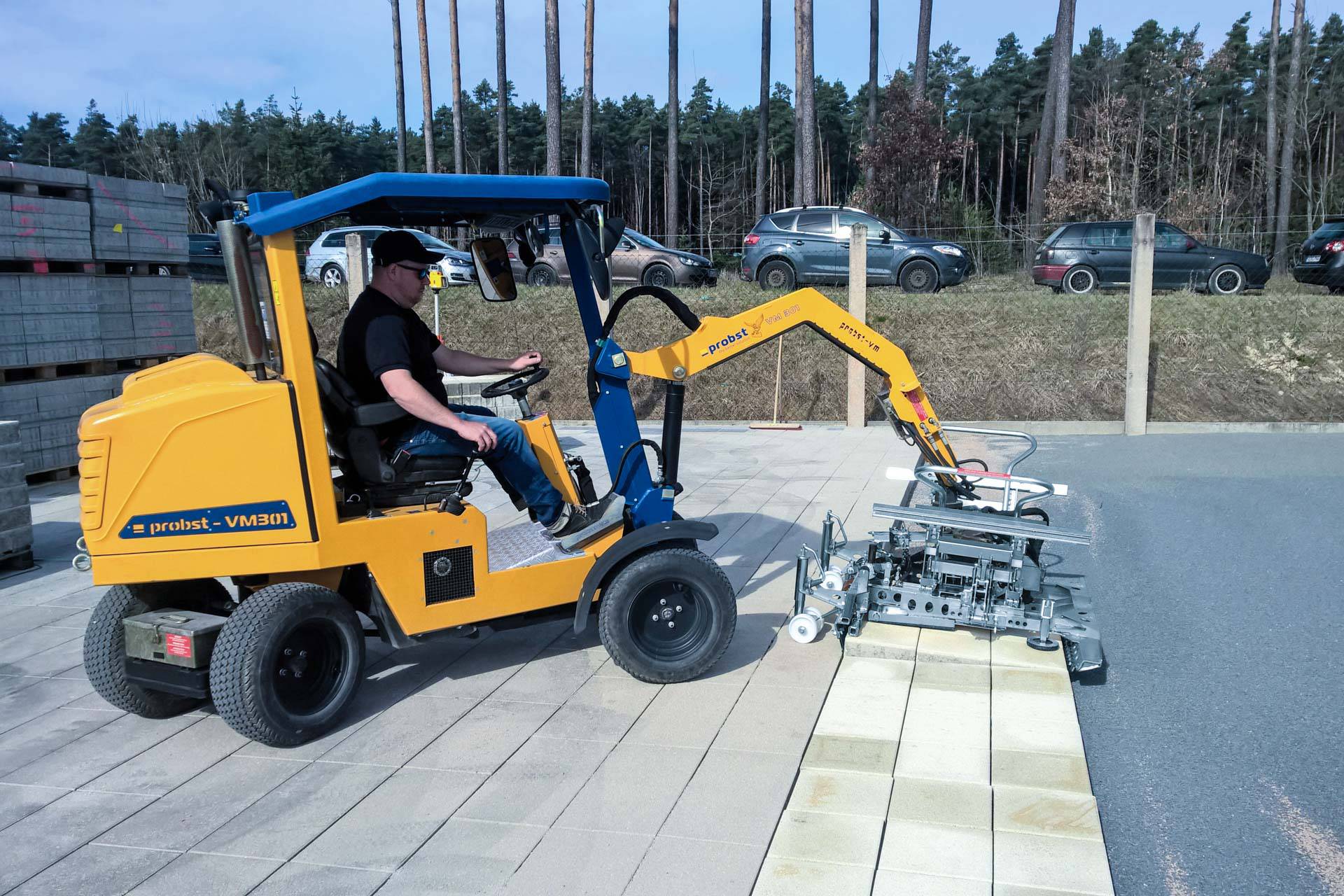

Probst HVZ-UNI-II für VM-401 Hydraulische Verlegezange

(verschiebbar): Mehrfach-Saugplatte (5 Faltenbälge) mit Abstandsverschiebung. Angebaut an die Hubeinheiten bis HE-150, können 5 Betonsteine sicher und schnell verlegt werden. Insbesondere bei der Verlegung von Gossensteinen wird nach der DIN18318 (Straßenbauarbeiten, Pflasterdecken und Plattenbeläge) ein Abstand zwischen den einzelnen Steinen vorgeschrieben. Daher kann bei dieser MFS über einen Handhebel ein Abstand von 8 mm zwischen den einzelnen Steinen im angehobenen Zustand eingestellt werden. Für Steinlänge 240 mm.

Auf großen Rädern noch einfacher und bequemer Platten verlegen – schnell und effizient. Einfacher Anbau an VPH oder FXAH-120-DUO-Set.

Das Klammern und Drehen um die Längsachse erfolgt pneumatisch.

Probst RVH ist ein Zubehörteil für Greif- und Hebetechnik, vorgesehen zur Verwendung beim Verlegen von Rasengittersteinen. Das Produkt wird paarweise eingesetzt. Produktvorteile Speziell geeignet zum Verlegen von Rasengittersteinen Passend für Aussparungen von ca. 80 x 80 mm Galvanisch verzinkte Oberfläche für dauerhaften Korrosionsschutz Einsatzbereiche Zubehör für Greif- und Hebetechnik; Einsatz beim Verlegen von Rasengittersteinen auf Baustellen und im Außenbereich. Technische Hinweise Paarweise verwendbar. Passend für Aussparungen von ca. 80 x 80 mm. Durch galvanische Verzinkung dauerhafter Oberflächenschutz.

Elektrisches Vakuum-Handverlegegerät zum Aufnehmen und Versetzen saugdichter Baustoffe. Gerät wird auf das Werkstück gelegt, schaltet sich ein und saugt sich ohne Andrücken an. Vakuum kann über einen Schalter gelöst werden. Tragfähigkeit 120 kg (-420 mbar), Gewicht 1,5 kg. Produktvorteile Einfache Bedienung: Auflegen, einschalten, das Gerät saugt sich selbst an Elektrischer Antrieb für konstante Vakuumfunktion Leichtes Gerät (1,5 kg) erleichtert manuelle Handhabung Ergonomische Erweiterungsmöglichkeiten durch optionale Handgriffe oder Verlegewägen Kann mit optionalem Zubehör auch größere Bauteile oder bis zu zwei Platten gleichzeitig versetzen Einsatzbereiche Aufnahme und Versetzen saugdichter Baustoffe, insbesondere Platten, auf Baustellen und in der Produktion. Einsatz als Handgerät oder in Verbindung mit optionalem Zubehör (Handgriffe, Verlegewagen). Technische Hinweise Hersteller: Probst Hersteller-Nr.: 58500016 EAN: 4054979612425 Abmessungen: 300 x 180 mm Tragfähigkeit: 120 kg (bei -420 mbar) Gewicht: 1,5 kg Antrieb: Elektrisch Volumenangabe (gegeben): 1,5 m³ (Bunker), 2 m³ (Schaufel) Kompatible/Referenznummern (aus den Produktdaten): 24200144, 24200159, 42710214, 48500037, 48500038, 48500044, 48500045, 48500054, 48500055, 48500072, 48500084, 48500085 Hinweis: Optionales Zubehör (z. B. Handgriffe, Verlegewägen) ist nicht im Lieferumfang enthalten.

Abmessungen: 750 x 270 mm Tragfähigkeit WLL: 400 kg bei -0,5 bar

Schwerer, mehrschichtiger Einsatz am Stapler. Insbesondere in Verbindung mit Stahllamellenbacken, auch geeignet zum Greifen von nicht stahlbandumreiften Verbundsteinpaketen.

Zeigt die Greifsicherheit während des gesamten Verlegevorgangs visuell an. Sollten z.B. Schmutz oder Nässe zum Abrutschen des Greifgutes führen, wird rechtzeitig durch die roten Zeiger gewarnt. Zum Anbau an alle FTZ-Zangen außer FTZ-I und FTZ-BB geeignet.

Einige Dichtungssysteme fordern zwingend eine Versetzung von Konen in absolut waagerechter Position. Der integrierte Schwerpunktausgleich ermöglicht dies für unterschiedlichste Ausführungsformen von Konen.Durchmesser stufenweise einstellbar wie folgt: 625/700/800/1.000/1.050/1.200/1.250/1.350/1.500 mm. Weitere Detailinformationen Schachtringe und zentrische Konen werden ohne Verschiebung des Aufhängepunktes waagerecht verlegt. Durch Umschaltung über die Kulisse an der Aufhängung kann der Baggerfahrer steuern, dass sich der Aufhängepunkt für die Verlegung von asymmetrischen Konen selbstständig verschiebt.Verschleißfreie Wechselautomatik: Kein Bediener notwendig, um von „Greifen“ auf „Lösen“ umzuschalten.Eine Umstellung beim Greifen von Schachtringen und Konen ist nicht notwendig, da die SVZ-UNI-VARIO über zwei Greiferebenen verfügt.Universell geeignet für Schachtunterteile, Schachtringe (ab Bauhöhe 500 mm) und Konen.Höchste Greifsicherheit durch selbst nachspannende Stahlgreifpratzen.Durch galvanische Verzinkung dauerhafter Oberflächenschutz. Technische Details Typ: SVZ-UNI-VARIOBest.Nr.: 54000041Durchmesser Nennweite: 625-1500 mmEigengewicht: 148 kgTragfähigkeit/WLL: 2500 kg

Speziell geeignet für Schachtunterteile, Schachtringe (ab Bauhöhe 500 mm) und Konen mit einem Innendurchmesser von:SVZ-UNI: 625/700/800/1.000/1.050/1.200/1.250/1.350/1.500 mm. Weitere Detailinformationen Mit zusätzlicher Aufhängungsposition für ein waagerechteres Hängen der Konen.Kein zusätzlicher Bediener nötig, da der Maschinenführer das Greifen und Lösen mit einer seitlichen Bewegung des Huborgans „schaltet“. Die Einstellung auf die unterschiedlichen Nennweiten erfolgt mit wenigen Handgriffen über Steckbolzen. Eine Umstellung beim Greifen von Schachtringen und Konen ist nicht notwendig, da die SVZ-UNI über zwei Greiferebenen verfügt.Schnelles und einfaches Handling von Schachtteilen aller Art.Mit hochfestem Kettengehänge und Einhängeöse.Durch galvanische Verzinkung dauerhafter Oberflächenschutz. Technische Details Typ: SVZ-UNIBest.Nr.: 54000046Beschreibung: AllgemeinDurchmesser Nennweite: 625-1500 mmEigengewicht: 103 kgTragfähigkeit/WLL: 2500 kg

Standardmäßig wird der Anbau unterschiedlicher Saugplatten an die Bedieneinheit BE beziehungsweise die Schlauchzylinderverlängerung SZV über 2 Hakenverschlüsse vorgenommen. In Fällen, wo ein ständiger/häufiger Saugplattenwechsel vorgenommen werden muss, wird der Einsatz der Schnellwechselvorrichtung SWV-HE empfohlen. Bei Verwendung der Hubeinheiten HE-200 und HE-250 wird die Hubeinheit über 4 Zuganker (Gewindestangen) direkt an die Schnellwechselvorrichtung SWV-HE montiert.

Höhenverstellbarer Anschlag, über den die Fliese in unterschiedlichen Winkelstellungen nach vorne geneigt angelegt werden kann.
