Probst ASZ-R Aussortierzange

Handabziehsystem aus sichelförmigem Aluminiumprofil zum Abziehen und Nivellieren von Planumsmaterial. Teleskopisch verstellbar und ausgestattet mit stufenlos höhenverstellbaren Auflagen (Verstellbereich 0–127 mm) sowie integrierter Wasserwaagen-Libelle. Produktvorteile Sichelförmiges Profil, das sich ins Planumsmaterial einschneidet und ein Ausweichen nach oben reduziert Reduzierter Kraftaufwand beim Abziehen, insbesondere bei verdichtetem Sand und beengten seitlichen Begrenzungen Teleskopische Verbindung für stufenlose Einstellung der Arbeitsbreite Zwei unverlierbare Klammerteile zur stabilen Verbindung der Profilteile Stufenlos höhenverstellbare Auflagen, bei Bedarf abnehmbar (0–127 mm) Seitenteile mit Aufnahmevorrichtung für zusätzliche Handgriffe (TP-HG und HG-ERGO-DUO) Integrierte Wasserwaagen-Libelle zum Ablesen des Gefälles Leichtes Aluminium-Hohlprofil, Gewicht ca. 1,3 kg pro Meter Einsatzbereiche Zum manuellen Abziehen und Nivellieren von Planumsmaterial; besonders geeignet bei verdichtetem Sand und an Stellen mit seitlichen Begrenzungen, wo sägende seitliche Bewegungen nicht möglich sind. Technische Hinweise Hersteller: Probst. Hersteller-Nr.: 51010006. EAN: 4054979376808. Material: Aluminium-Hohlprofil. Profilform: sichelförmig. Gewicht: ca. 1,3 kg pro Meter. Verstellbare Auflagen: stufenlos, 0–127 mm, bei Bedarf abnehmbar. Verbindung: teleskopisch verstellbare Profilteile mit zwei unverlierbaren Klammerteilen. Zusätzliche Aufnahmen in den Seitenteilen für Handgriffe TP-HG und HG-ERGO-DUO. Integrierte Wasserwaagen-Libelle zur Gefälleanzeige. Lieferumfang TELEPLAN TP Aluminiumprofil mit stufenlos höhenverstellbaren Auflagen (0–127 mm) und zwei unverlierbaren Klammerteilen zur Verbindung der Profilteile.

Mit dieser hydraulischen Universalzange lassen sich vielerlei Steinelemente im Straßen- und Tiefbau sowie im GaLaBau greifen und versetzen: Unterschiedlich lange Bordsteine aus Beton oder Granit, Plattenelemente, Stufenelemente, Mauerscheiben, Natursteinblöcke.  Ohne jegliche Einstellarbeiten an der Zange lassen sich Produkte von 40 bis 1.500 mm Greifweite stufenlos klammern und verlegen. Zum Versetzen von Mauersteinen, Findlingen etc. werden die Standardbacken gegen die Felsgreifbacken VZ-H-UNI-FG ausgetauscht. Zum Verlegen von Rasengittersteinen kommt ein weiterer multifunktionaler Greifadapter VZ-H-UNI-RG zum Einsatz. Damit lassen sich je nach Steinlagengröße bis zu 6 Rasengittersteine in einem Arbeitsgang millimetergenau verlegen. Der Adapter kann umgedreht werden, damit dann breite, großformatige Steinplatten mittels Stahllamellen ebenfalls millimetergenau verlegt werden können.

Das Probst SAFEFLEX SF fixiert Baustoffe wie Pflastersteine und Natursteinplatten zum sicheren Schneiden mit dem Winkelschleifer. Durch Fußbetätigung werden die Spannelemente angelegt; beim Lösen öffnen Federn die Spannbacken wieder. Die Vorrichtung verfügt über eine rutschsichere Trittfläche und ermöglicht präzise, sichere Trennarbeiten. Produktvorteile Reduziert das Risiko von Schnittverletzungen durch sichere Fixierung des Werkstücks Erhöhtes Schnittgut: Trennscheibe kann nicht in den Boden eindringen Antirutschmatte verhindert seitliches Verrutschen der Steine Einfaches Einstellen der Steindicke über zwei seitlich angebrachte Federriegel Höhenverstellung durch vier eindrehbare Schrauben an der Unterseite Geeignet für Rechts- und Linkshänder Schnelles Fixieren ohne zusätzliches Werkzeug Galvanisch verzinkte Oberfläche als dauerhafter Korrosionsschutz Einsatzbereiche Fixierung von Baustoffen (z. B. Pflastersteinen, Natursteinplatten) bei Schneid- und Trennarbeiten mit dem Winkelschleifer; insbesondere im Bereich Verkehrstechnik und Wegebau. Technische Hinweise Typ: SF; Hersteller: Probst; Hersteller-Nr.: 51210001; EAN: 4054979549387; Eigengewicht: 7,1 kg; Spannbereich: 30-160 mm; Höheneinstellbereich: 10 mm; Steindicke einstellbar über zwei seitliche Federriegel; Höhe einstellbar über vier eindrehbare Schrauben an der Unterseite; rutschsichere Trittfläche und Antirutschmatte; geeignet für Rechts- und Linkshänder; galvanisch verzinkte Oberfläche; kein zusätzliches Werkzeug für die Fixierung erforderlich.

Leichte Abziehlehren mit integriertem Stecksystem. Die schräge Stoßfuge reduziert das Verhaken der Abziehprofile des EASYPLANS. Produktvorteile Einfaches Zusammenfügen über integrierte Steckverbindung Schräge Stoßfuge zur Vermeidung von Verhaken bei EASYPLAN-Profilen Korrosionsfreiheit durch verzinkte Stahlrohre Robustes, integriertes Stecksystem, verbindungssicher und unverlierbar Rohrdurchmesser: 26,9 mm Einsatzbereiche Einsatz als Abziehlehre/Abziehsystem in Verbindung mit den Abziehprofilen des EASYPLANS. Technische Hinweise Hersteller: Probst; Hersteller-Nr.: 51000057; EAN: 4054979376501; Material: verzinkte Stahlrohre; Rohrdurchmesser: 26,9 mm; Integriertes Stecksystem; Schräge Stoßfuge verhindert Verhaken der EASYPLAN-Abziehprofile.

Seitens des Gabelstaplers sind 2 getrennte hydraulische Steuerkreise erforderlich.Ohne Verbindungsschläuche zum Stapler.

Mit 2- oder 4-seitiger Klammerung, abhängig von Steinformat und Steingröße.

Richtschnurhalter, zum Aufschrauben auf Schnurpfähle, mittels Feststellschraube fixierbar, mit angeschweißtem Flacheisen mit Kerbe zur Seilführung, aufschraubbar auf Ø 18mm Schnurpfähle, lackiert

Weitere Detailinformationen Besonders praktisch: Die Stoßfuge verläuft schräg! Kein Verhaken der Abstreifer und Leitbleche mehr möglich!Aluminium-Spezialprofil (60 x 60 mm), bietet hohe Festigkeit, Korrosionsfreiheit und geringes Eigengewicht.Einfaches, robustes, integriertes Stecksystem über 2 Konusbolzen. Unverlierbar!

Einstellung auf die gewünschte Steinhöhe erfolgt bequem und schnell über eine leichtgängige Handkurbel. Steinknacken ohne viel Kraft, ganz einfach! Durch perfekte Kombination aus Hebel- und Exzenter-Übersetzung und Dreikant-Messer wird bei allen mechanischen Steinknackern eine enorme Spaltkraft erzeugt – bei minimaler Betätigungskraft. So können Steine einfach sauber getrennt werden ohne Staub, Lärm und Schmutzwasser. Es kommt zu keiner gesundheitsschädlichen Feinstaubemission. Abgefederter Auflagetisch (beide Hälften neigbar) ermöglicht sauberen Hinterschnitt für exaktes Anlegen ohne unregelmäßig große Abstände.

Zum Ausrichten noch nicht abgerüttelter Verbundsteine. Auswechselbare, gehärtete Federstahlklinge und galvanisch verzinkte Oberfläche. Ausgeführt mit zwei Handgriffen, Fußauftritt und Hammerfläche zum Eintreiben in die Fuge. Produktvorteile Speziell zum Ausrichten von Verbundsteinen vor dem Abrütteln Auswechselbare, gehärtete Federstahlklinge für einfache Instandhaltung Zwei Handgriffe und Fußauftritt für kontrollierte Handhabung Hammerfläche zum Eintreiben in die Fuge Galvanisch verzinkte Oberfläche für Korrosionsschutz Eigengewicht 1,5 kg Einsatzbereiche Ausrichten noch nicht abgerüttelter Verbundsteine im Bereich Verkehrstechnik und Wegebau. Technische Hinweise Eigengewicht: 1,5 kg. Oberfläche: galvanisch verzinkt. Klinge: auswechselbare, scharfkantige Spreizklinge aus gehärtetem Federstahl. Ausstattung: zwei Handgriffe, Fußauftritt und Hammerfläche zum Eintreiben in die Fuge.

Das FIXPLAN FP Aluminiumprofil ist sichelförmig ausgebildet. Dadurch schneidet sich das FP selbst ins Planumsmaterial ein und weicht nicht nach oben aus! Ein starkes Drücken nach unten mit gleichzeitigem Ziehen entfällt völlig! Insbesondere beim Abziehen von verdichtetem Sand, also auch dort, wo aufgrund seitlicher Begrenzungen keine sägenden seitlichen Bewegungen der Abziehschiene möglich sind, bringt das sichelförmige FP Profil enorme Vorteile hinsichtlich Kraftaufwand und Arbeitsgeschwindigkeit bei höchster Qualität des Planums. Mit stufenlos höhenverstellbaren Auflagen, Verstellbereich: 0 – 127 mm, bei Bedarf schnell abnehmbar.

ø18 mm x 800 mm lang mit geschmiedeter Spitze

Problemloser Transport von Stahlbandumreiften oder losen Verbundpflastersteinen, Bordsteinen, Platten oder dergleichen. Die Spannkraft wird auf die unterste Lage durch Umlegen eines Handhebels um nur 90° erreicht (max. Betätigungskraft 15 kg).Verstellbarer Spannbereich von 550 – 1.050 mm. Weitere Detailinformationen Durch integrierte Überlastsicherung Schutz vor zu hoher Beanspruchung.Günstige Lastverteilung sowie geringes Eigengewicht ermöglichen optimales Arbeiten.Rein mechanische Arbeitsweise.Schmale Bauart ermöglicht den Einsatz auch auf engsten Baustellen.Abnahme von der Palette ohne aufwändige Auffahrrampe problemlos möglich.Stufenlos ohne Werkzeug verstellbar.Dauerhafter Oberflächenschutz durch galvanische Verzinkung.

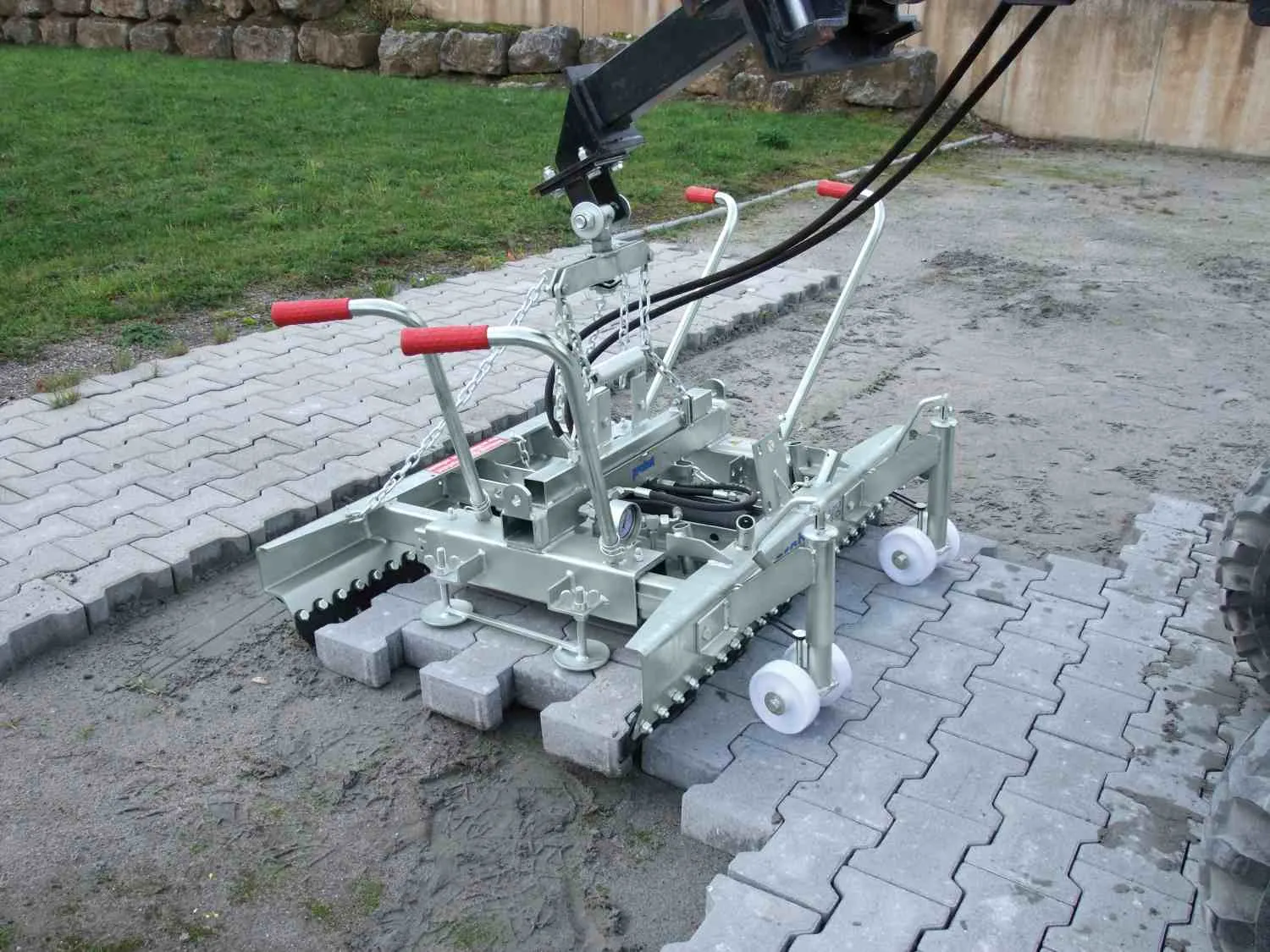

Die leichte und günstige Einsteiger-Zange für die maschinelle Steinverlegung, besonders für die Verlegung großer Platten geeignet. Ohne Seitenspannung. Ein Verschieben unverzahnter Steinlagen aus dem Läuferverband ist deshalb nicht möglich.Sichere Greiffunktion abhängig von der Beschaffenheit der Abstandshalter sowie der Güte der Steine.Angabe Eigengewicht ohne Drehkopf, Halfeneisen und Aufhängung. Weitere Detailinformationen Mit 2-Punktaufhängung und Feder zur Dämpfung der durch die Fahrbewegung entstehenden Schwankungen.Zusätzliche Kette zur Schrägstellung der Zange, dadurch vereinfachtes Aufnehmen und zielgenaues Verlegen der Steinlage.Handdrehvorrichtung nach 90° arretierend.Mit der hydraulischen Steuerung wird ein optimaler Bewegungsablauf erreicht: Sicheres Greifen der Einheit über Hauptspannung. Öffnen der Hauptspannung zum Ablegen der Steine im Planum.Aufgrund ihres geringen Eigengewichtes ist die HVZ-LIGHT besonders zum Anbau an Miniradlader und Minibagger, aber auch für Verlegemaschinen VM geeignet.Für den Anbau an ein Trägergerät ist nur ein Hydraulikkreislauf erforderlich.Durch galvanische Verzinkung dauerhafter Oberflächenschutz. Technische Details Typ: HVZ-LIGHTBest.Nr.: 51400035Hydraulikanschluss Druck: 160-320 barHydraulikanschluss Volumenstrom: 15-75 l/minHydraulikanschluss Rückstaudruck (max.): 20 barEigengewicht: 159 kgMindestgewicht Trägergerät: 2000 kgEintauchtiefe: 110 mmHöhe Stein/Element: 50-160 mmÖffnungsweite Hauptspannung: 570-1240 mmTragfähigkeit/WLL: 400 kgBackenlänge: 1200 mm
