Probst HVZ-PAVERTRON Elektro-hydraulische Verlegezange
Probst HVZ-PAVERTRON Elektro-hydraulische Verlegezange
Die schnellste Verlegezange der Welt

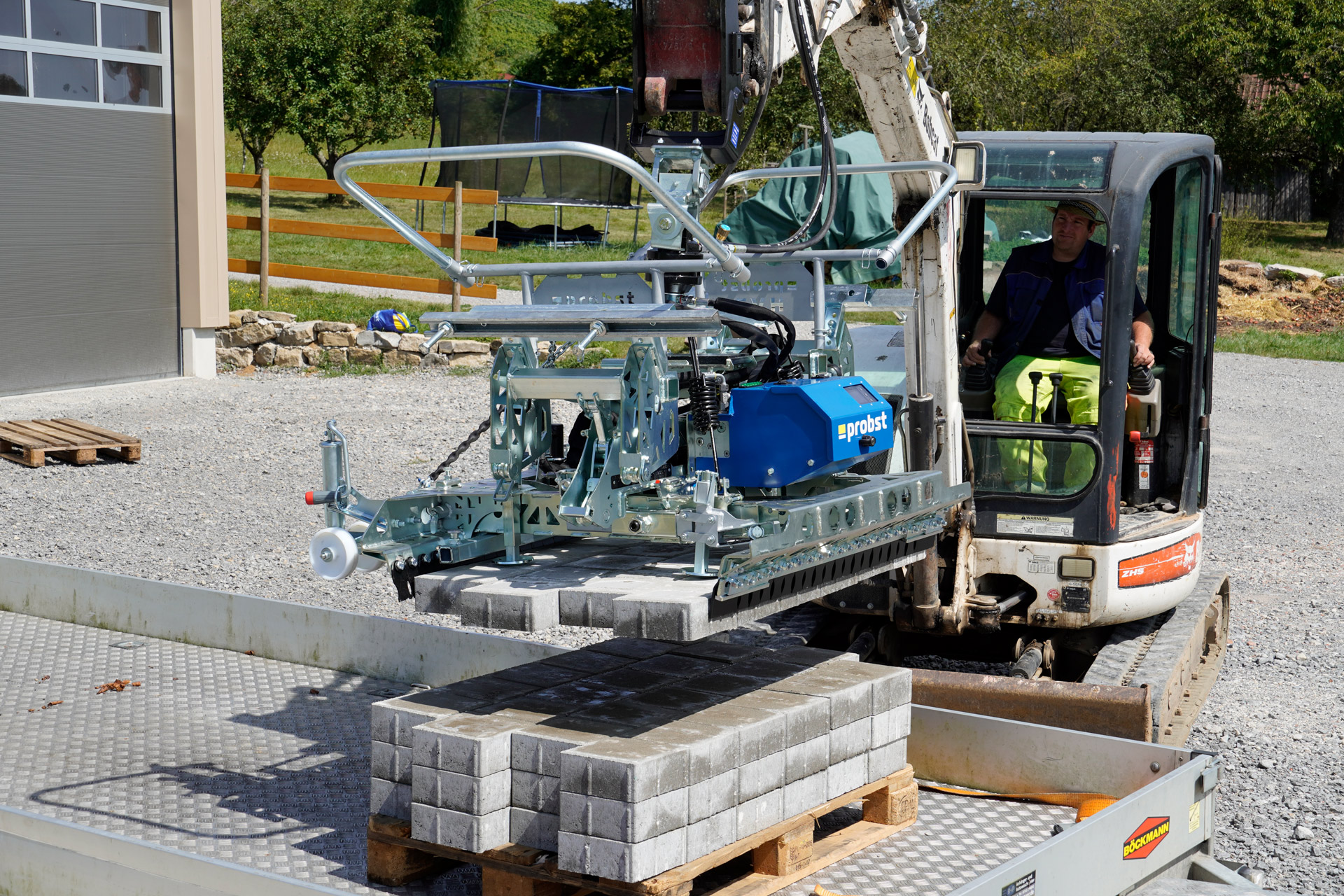

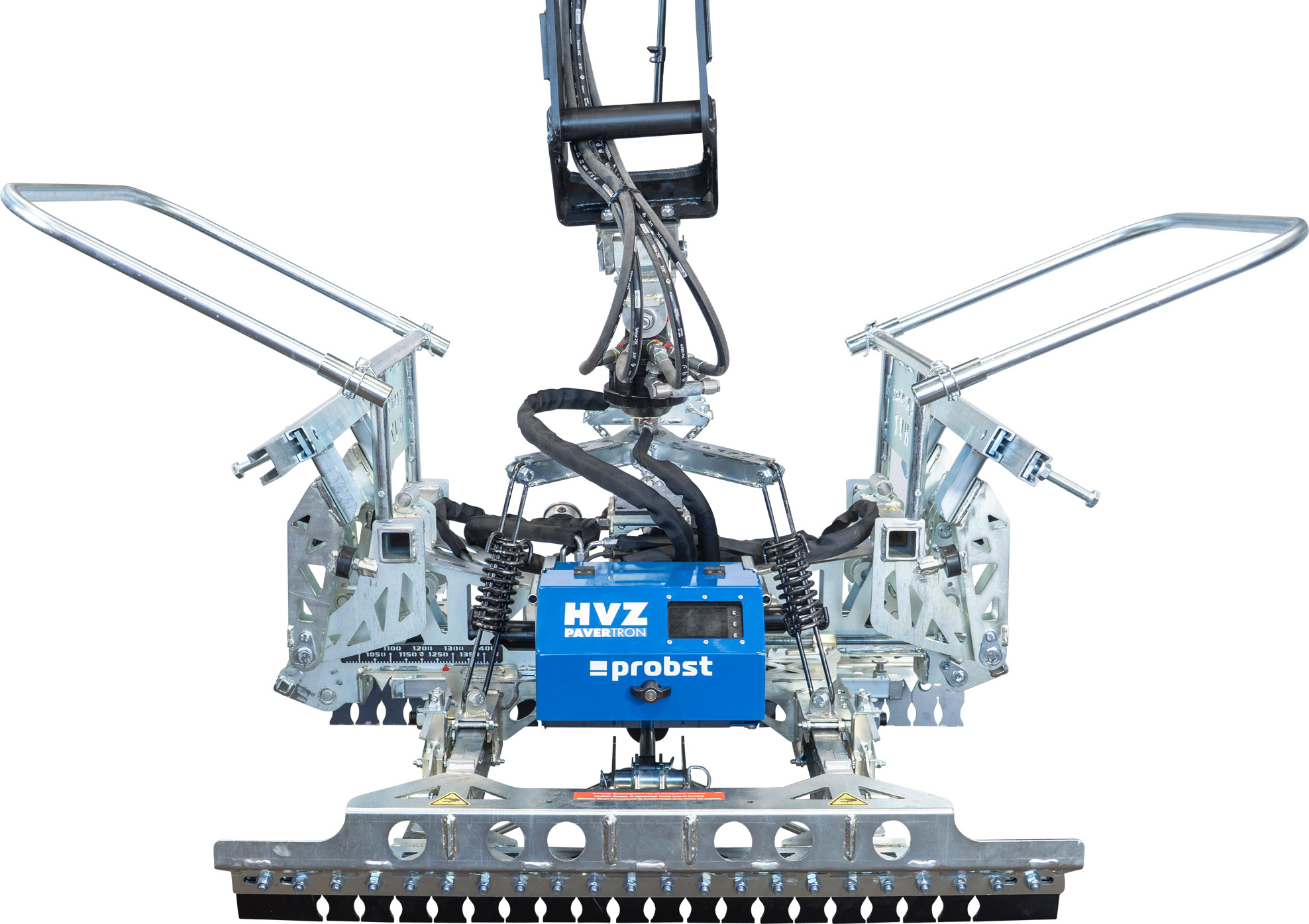

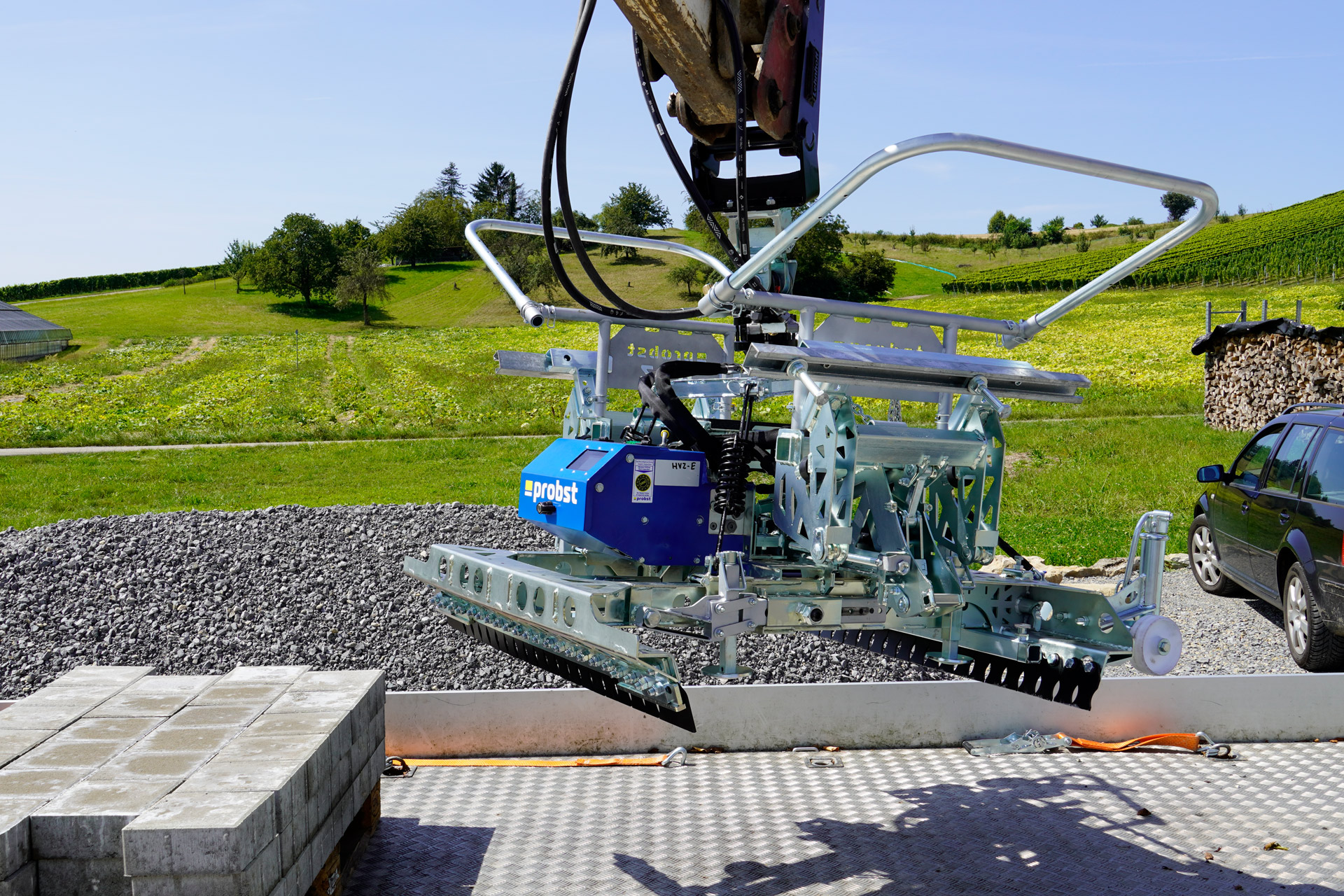

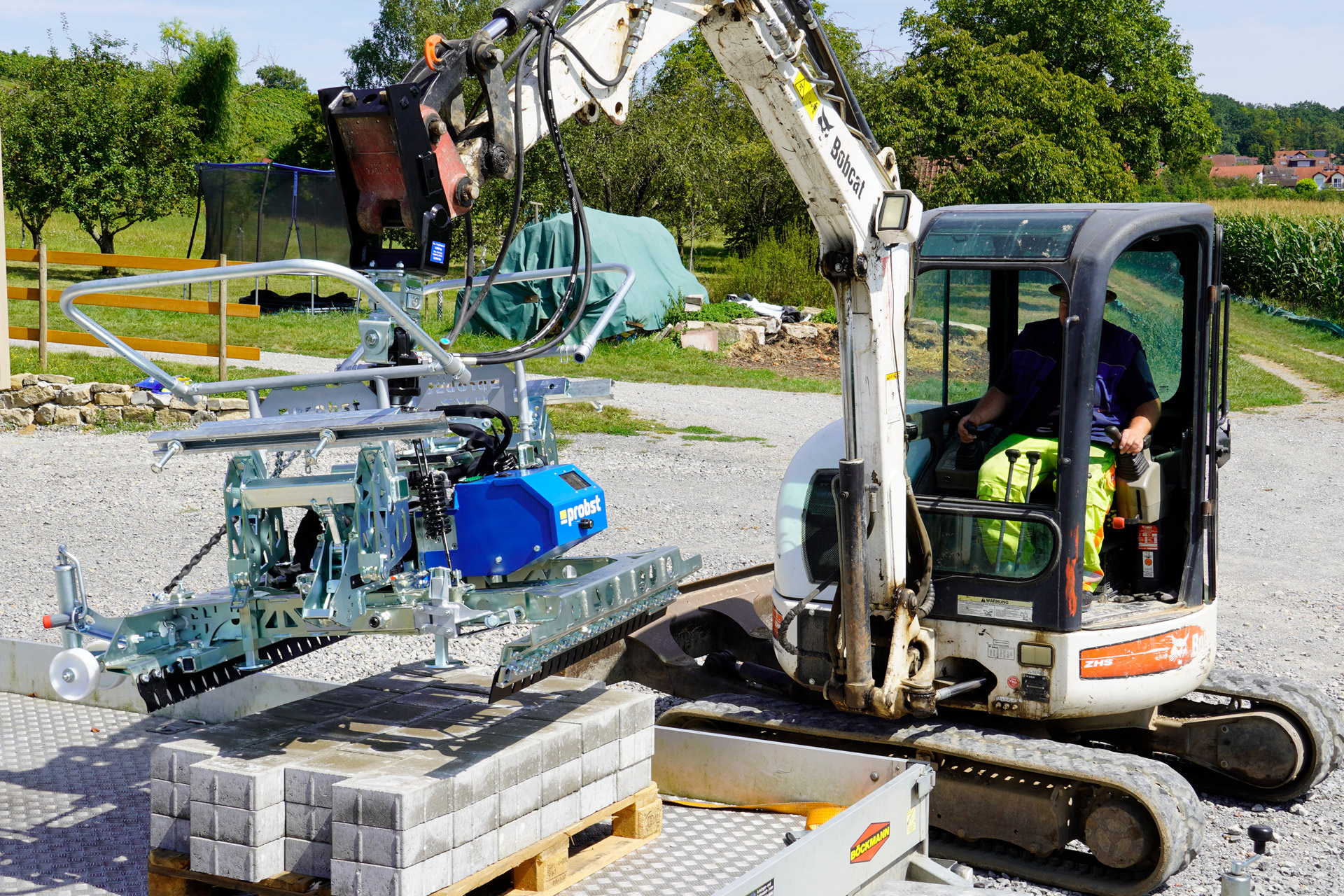

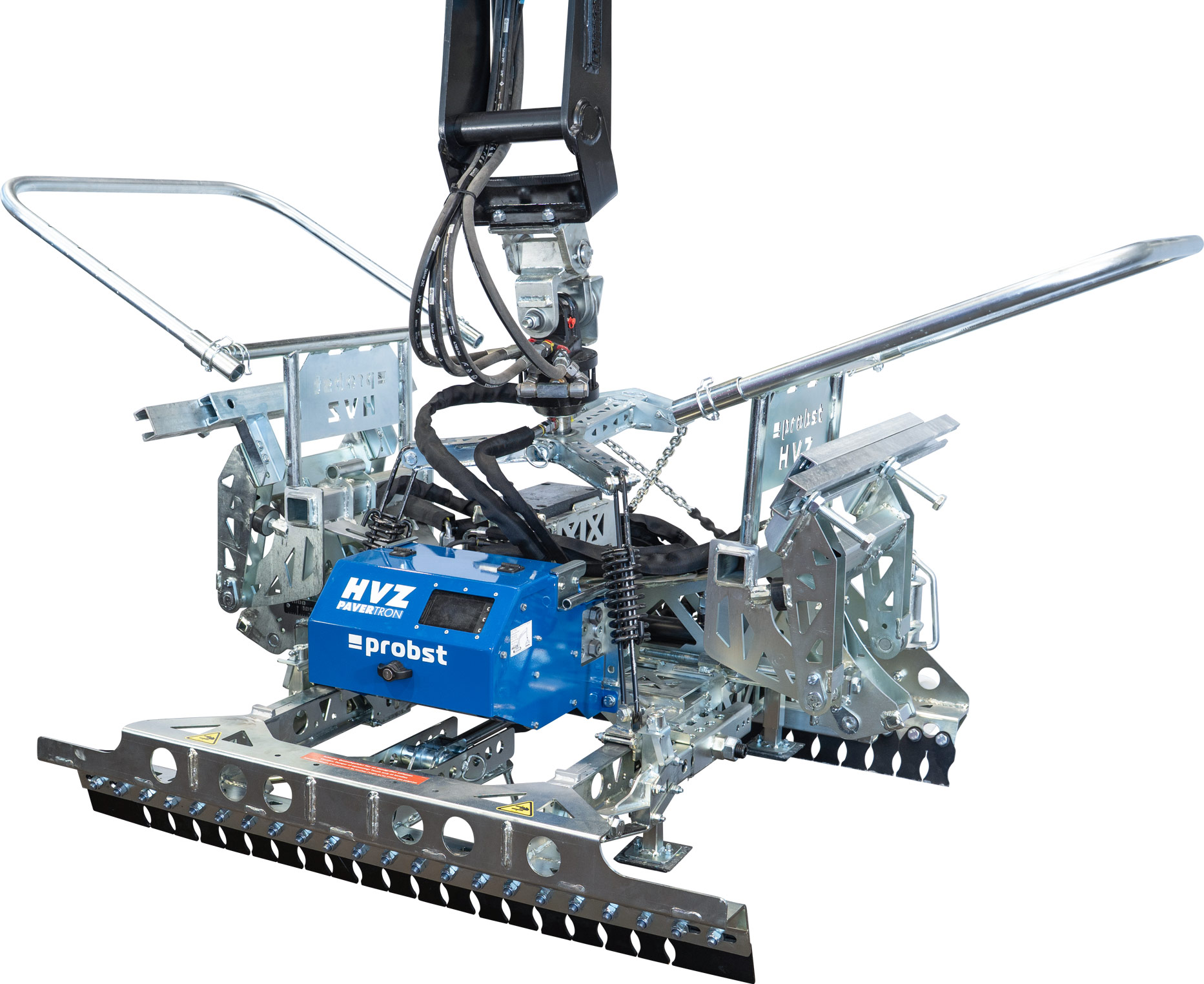

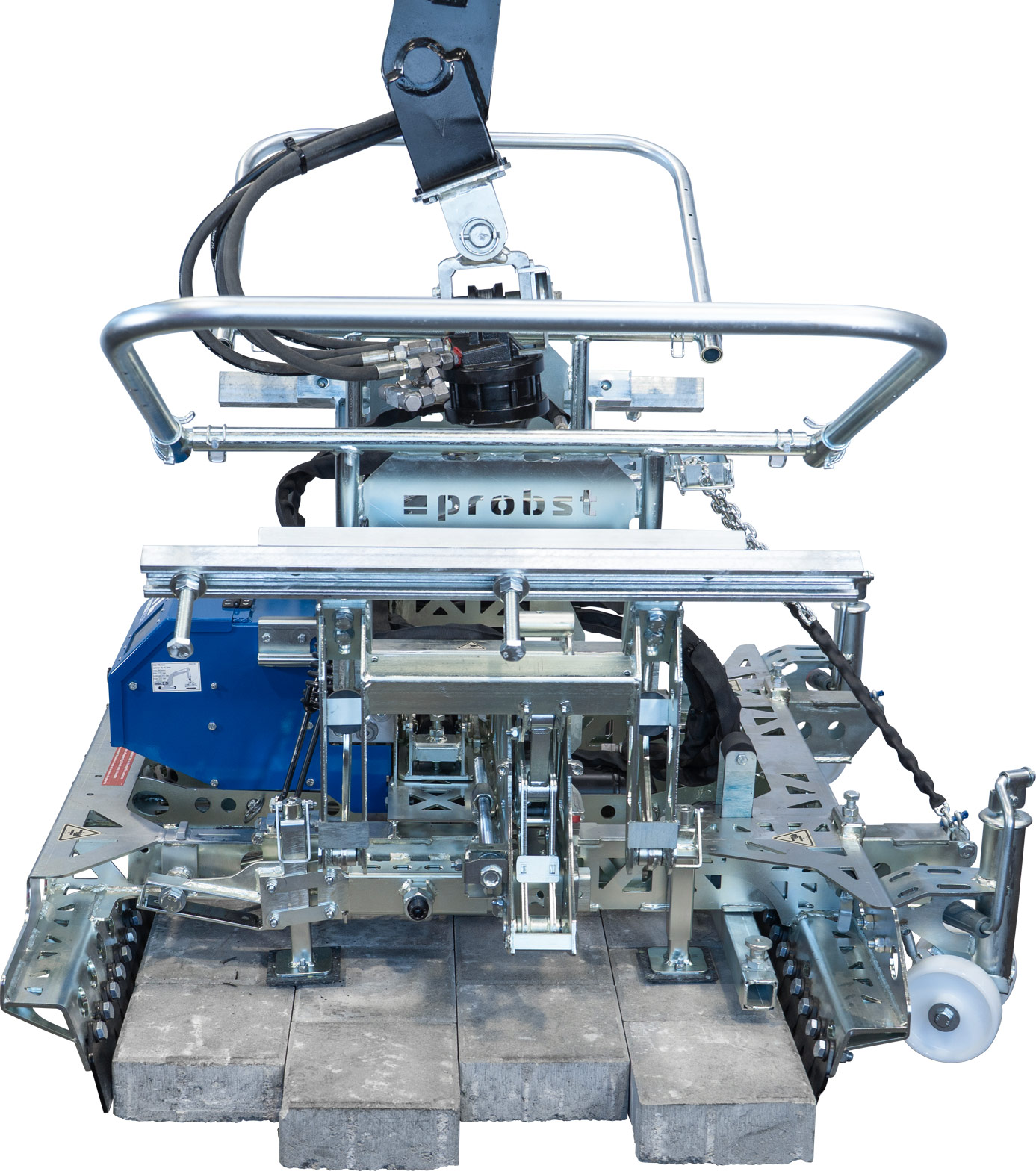

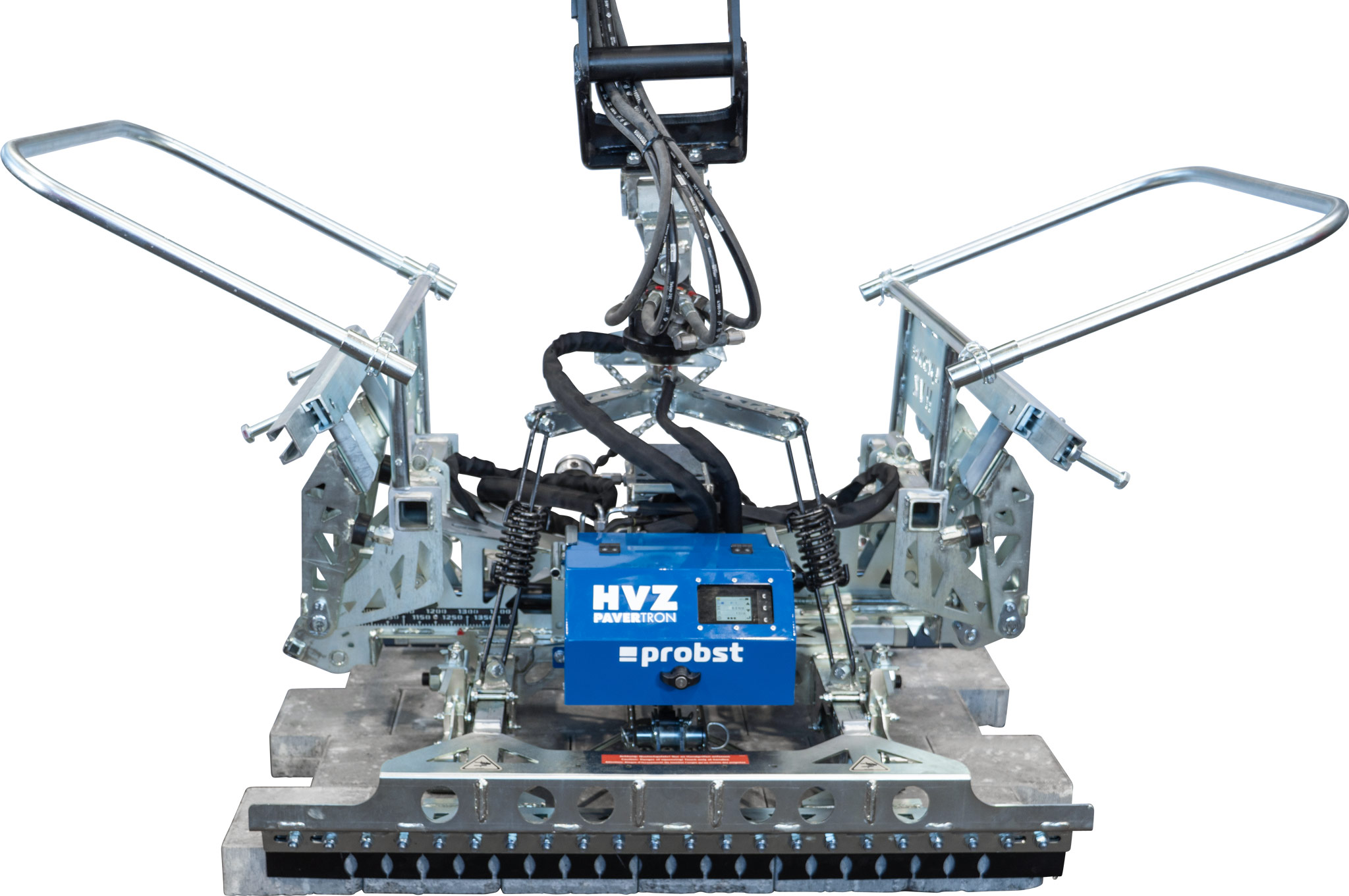

Die HVZ-PAVERTRON ist die weltweit erste elektro-hydraulische Pflasterverlegezange für den Baggeranbau (ab 2,5 Tonnen). Schneller, flexibler und intelligenter – entwickelt für Profis, um den Verlegeprozess noch effektiver zu machen. Eine Investition, die sich in kürzester Zeit auszahlt.

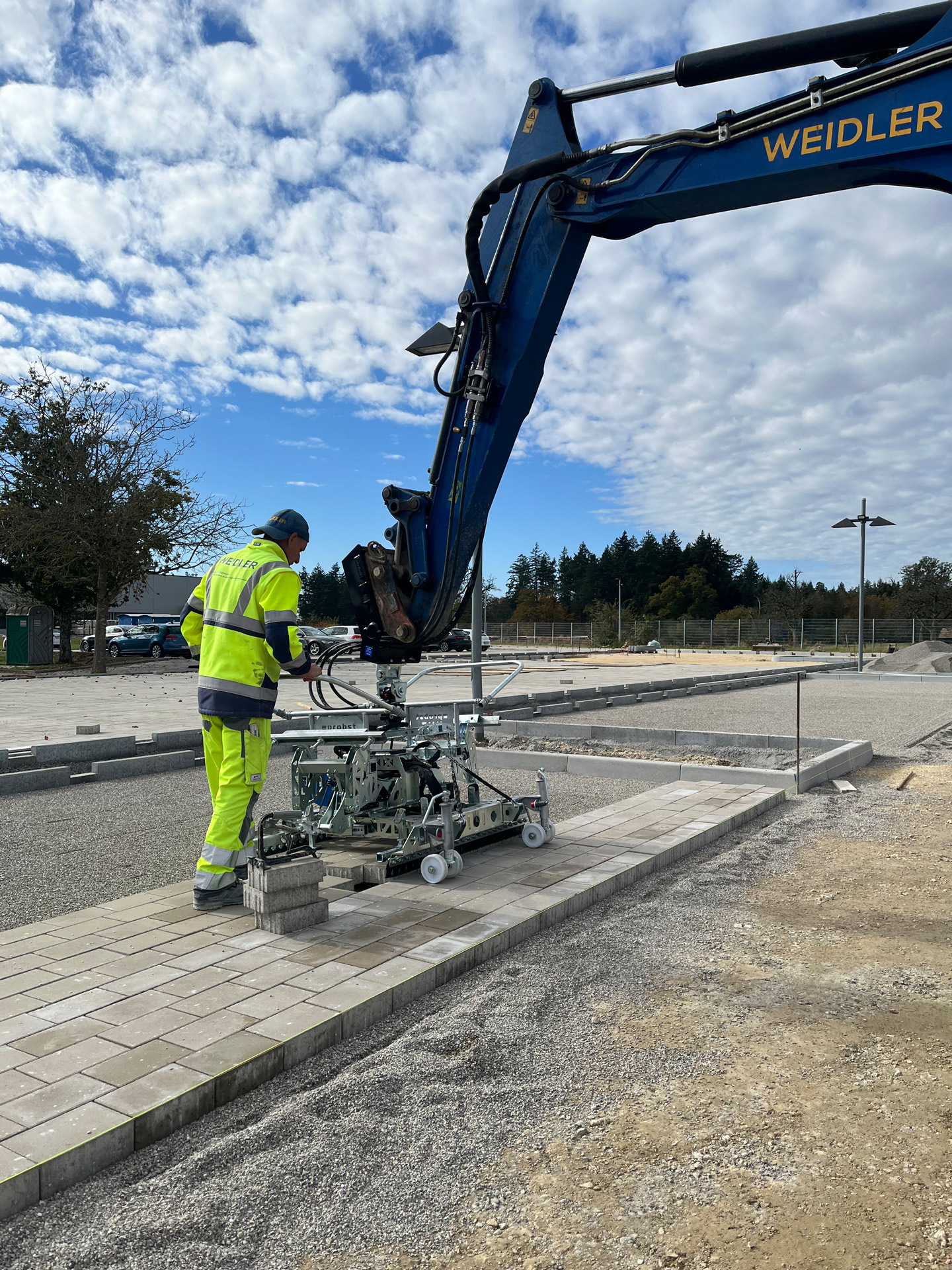

Bis zu 700 m² pro Tag: Die HVZ-PAVERTRON bringt Ihren Verlegeprozess auf ein neues Tempo. Dank des Speed-Programms und der Booster-Funktion werden die Zykluszeiten drastisch reduziert. Das Ergebnis? Maximale Produktivität bei jeder Verlegung.
Ein weiteres Highlight ist das patentierte Kalibrierprogramm. Es passt die Zange an das Trägergerät an – um die maximal mögliche Zangengeschwindigkeit und ein fließendes Umschalten der Bewegungen zu erreichen.
Elektro-hydraulische Steuerung: Geschwindigkeit neu definiert
Die elektro-hydraulische Steuerung der HVZ-PAVERTRON sorgt für eine nie dagewesene Geschwindigkeit und Präzision. Während der Antrieb hydraulisch bleibt, übernimmt die elektronische Steuerung die „Intelligenz“ des Systems. Dank der 10 Programme, sind Sie bestens auf jede Herausforderung vorbereitet.
Das Standard-Programm beschreibt den Standardablauf eines vollen Verlegezyklus. Mit dem Standard Programm und der mechanischen Booster-Funktion reduziert sich ein voller Zangenablauf auf nur 4,5 Sekunden. Das macht die HVZ-PAVERTRON zur schnellsten Baggeranbauzange der Welt. So pflastern Sie bei guter Baustellenorganisation bis zu 700 m².
Die Programmauswahl erfolgt direkt an der Zange über das intuitive Farbdisplay oder mit der optionalen Fernbedienung bequem aus der Kabine heraus.
Im Lieferumfang der HVZ-PAVERTRON ist ein 4 Ah / 18V Akku von Makita enthalten. Mit einer Akkuladung erreicht die Zange bis zu ca. 560 Verlegezyklen. Mit einem optionalen Adapter (separat erhältlich, wird von Probst nicht angeboten) sind auch Akkus anderer Hersteller wie Bosch, CAS, Dewalt oder Milwaukee nutzbar.
Robust, langlebig und sicher
Auf der Baustelle zählt Robustheit und Zuverlässigkeit – und genau dafür wurde die HVZ-PAVERTRON entwickelt. Ihre optimierte Konstruktion spart Gewicht, ohne an Stabilität einzubüßen.
Für maximale Sicherheit im Einsatz zeigt eine Signallampe verschiedene Zustände der Zange an. So weiß der Fahrer unter anderem, dass die Steinlage sicher gegriffen wurde.
Klappbare Handgriffe erleichtern das Anlegen an engen Stellen wie Hauswänden – und das ohne zeitaufwendige Demontage – und dienen gleichzeitig als Auflage für die Baggeraufhängung.
Flexibilität, die überzeugt
Durchdacht bis ins kleinste Detail – die HVZ-PAVERTRON überzeugt durch Geschwindigkeit und Leistung und begeistert mit innovativen Lösungen für den Verlegealltag. Mit ihrer robusten Bauweise ist die Zange für Bagger ab 2,5 Tonnen geeignet und liefert bei allen Projekten Höchstleistungen.

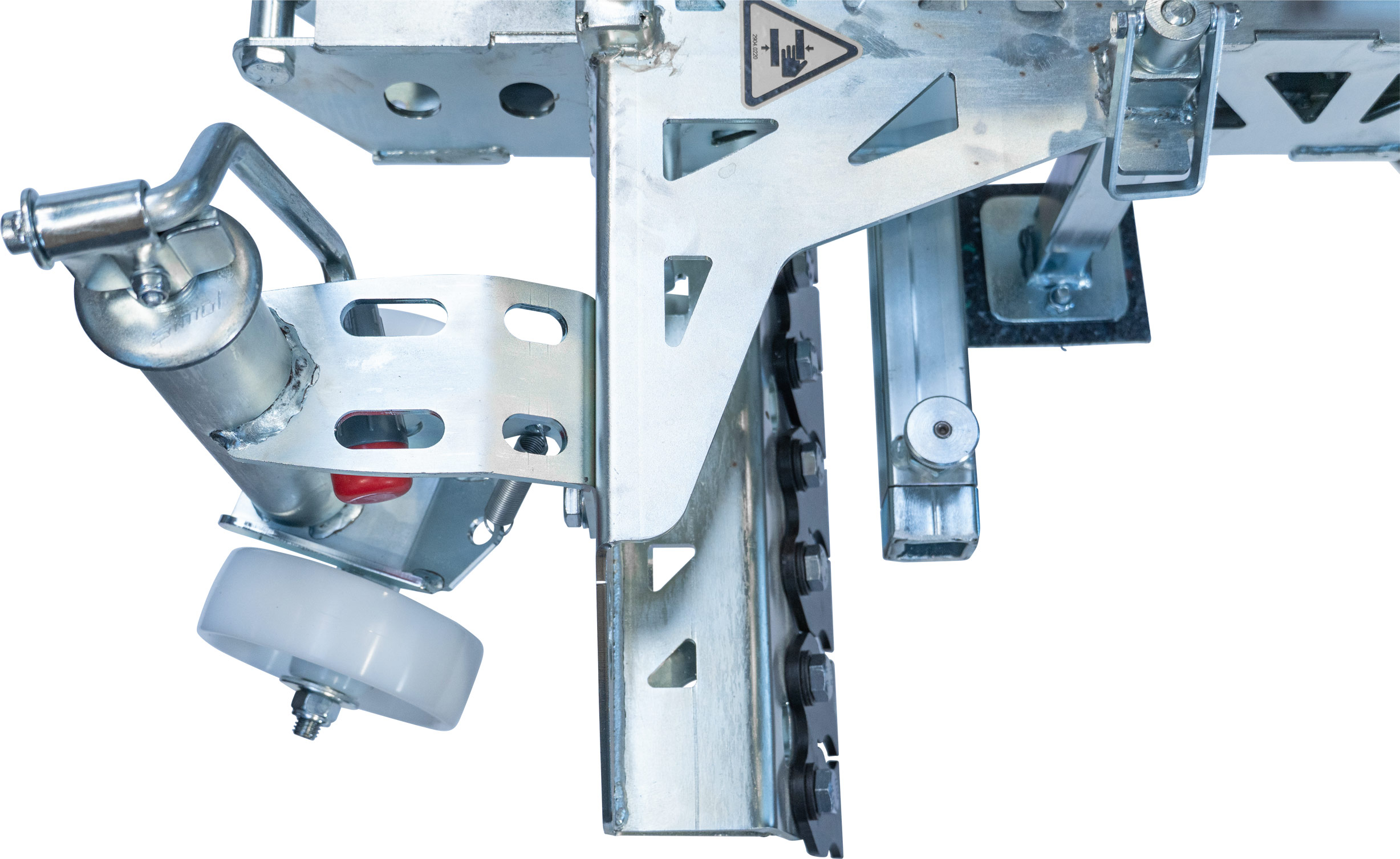

Kurze Absetzrollen reduzieren den Bedarf an vorbereitenden Handarbeiten: Eine Steinreihe genügt, um den maschinellen Verlegeprozess zu starten.
Die verschiebbaren Lamellen schützen bereits verlegte Steinlagen vor ungewolltem Verschieben.
Ein Takt- und Betriebsstunden-Zähler bietet erstmals die Möglichkeit, Verleihgebühren und Aufträge präzise zu kalkulieren – ideal für Mietparks und Handwerker, die auf die Wirtschaftlichkeit achten.
Adapter für jede Herausforderung
Die HVZ-PAVERTRON ist das Multitalent zum maschinellen Verlegen unterschiedlichster Steinformationen. Steinlagen, die ab Werk in der gewünschten Formation geliefert werden, können ohne weiteres Zubehör verlegt werden.
Mit den Rollen-Positionsadaptern verschieben Sie Steinlagen noch sanfter in den gewünschten Verbund.
Der Verschiebeadapter HVZ-VA-SUPERSOFT erleichtert das Verschieben von verschiebesicheren Steinen, ohne deren Abstandshalter zu beschädigen. Statt mit erhöhter Kraft zu arbeiten, werden die Steinreihen vorab leicht V-förmig aufgespreizt und dann schonend verschoben – ein Arbeitsgang, perfekte Ergebnisse.
Mit dem Verschiebeadapter HVZ-VA-180° entfällt das zeitaufwendige manuelle Drehen der Zange beim Verlegen im 1/3 Läuferverband. Die Steinlage kann direkt in Position verschoben werden, ohne dass zusätzliche Arbeitsschritte nötig sind.
Alle Adapter lassen sich nachträglich an die Halfeneisen der Nebenspannung der HVZ-PAVERTRON anschrauben und sorgen so für maximale Effizienz auf der Baustelle.
10 Programme für maximale Flexibilität
P1 – Standard – Ablauf eines Standard-Verlegezyklus
Bei Platzmangel und an engen Stellen wie Hauswänden
P2 – Standard Speed – Standardablauf mit schnellem Ausrichten
Bei freien Flächen ohne Hindernisse
P3 – Light – Standardablauf ohne seitliches Ausrichten
Bei einfachen Steinlagen, wie Knochensteinen, die bereits im Verband liegen und bei denen keine seitliche Ausrichtung notwendig ist.
P4 – Herringbone – Verlegen mit geschlossener Haupt- und Seitenspannung
Bei 90°-Fischgrät-Steinlagen
P5 – Standard Shift – Standardverschiebeablauf
Für leicht verschiebbare Steinlagen
P6 – Medium Shift – Standardverschiebeablauf mit zweimaligem Klopfen der Seitenspannung
Für mittelschwer verschiebbare Steinlagen
P7 – Heavy Shift – Standardverschiebeablauf mit dreimaligem Klopfen der Seitenspannung
Für schwer verschiebbare Steinlagen
P8 – Shift & Turn – Verschieben im 1/3-Verband
Zum Verschieben von ungeraden Reihen im 1/3 Verband
P9 – Plate Shift – Verschieben auf glattem Untergrund
Bei schwer verschiebbaren Steinen, die sich nicht auf der Palette verschieben lassen.
P10 – Calibration – Anpassen der Zange auf Hydraulik des Trägergerätes
Um maximal mögliche Zangengeschwindigkeit und ein fließendes Umschalten der Bewegungen zu erreichen.
Test – Zur Lokalisierung von Funktionseinschränkungen
Alle Zangenbewegungen werden 2-mal ausgeführt
| Antrieb: | Hydraulisch |
|---|---|
| Gewicht: | 238 kg |
| Oszillationswinkel: | 16-75 °Grad |
| Platte: | 1150 Stück |
| Spannbereich: | 50-160 mm |
| Tragfähigkeit: | 580-1100 kg -500 mbar,960-1440 kg -600 mbar,400 kg (-420 mbar) |
| Volumen: | 238 m³ (Bunker) |
| Winkel: | 170-320 °Grad |
| für: | 24110248,, 24110258,, 24200164, 34010018,, 34010046,, 40110268,, 40110269,, 40110434,, 41400036,, 41400088,, 41400121,, 41400123,, 41400128,, 41400129,, 41400130,, 41400131,, 41400132,, 41400571,, 41400599,, 41400923,, 41400924,, 41400951,, 41400988,, 41401010,, 41401019,, 41401020,, 41401025,, 41401191,, 41401211,, 41401251,, 41401257,, 90010050, |
Gottlieb-Daimler-Str. 6
71729 Erdmannhausen
Ähnliche Artikel
Für den Wandaufbau werden die einzelnen Betonelemente in Modulbauweise vertikal zwischen einbetonierte U-Profile senkrecht von oben eingeschoben. Der Greifvorgang ist einfach: Die Zange wird am Haken eines Trägergeräts eingehängt und auf das stehende oder liegende Produkt aufgesetzt. Nach dem Ziehen des Federriegel-Bolzens legt sich der Greifbacken automatisch an das Betonelement an. Das Produkt kann nun sicher angehoben werden. Nach dem Versetzen kann die Verriegelung entweder mit den Handgriffen oder in größerer Höhe mit einer Schaufel an den vorhandenen Nocken gelöst werden.
Das kraftvolle Vakuumgebläse saugt selbst stark poröse Plattenbeläge sowie auch Waschbetonoberflächen schnell und sicher an. Mit integrierter Saugplatte bis 50 kg und Schnellwechselfunktion.Mit diesem neuen Verlegegerät lassen sich alle Arten von Platten schnell und vor allem körperschonend fugenlos verlegen. Über die Schnellwechselfunktion können alle Standardsaugplatten in Sekundenschnelle ohne Werkzeug angebaut werden. Stecker-Typ F, 230 V. Weitere Detailinformationen Kann in Verbindung mit den entsprechenden Saugplatten und der Einhängeöse mit Kettensicherung VS-EH Elemente bis 200 kg sicher anheben und versetzen.Handgriffe können durch Umstecken über 2 Bolzen um 90° gedreht werden.Mit entsperrbarem Betätigungshebel zum Lösen des Vakuums. Diese 2-fach-Sicherung verhindert ein unbeabsichtigtes Ablösen des Verlegegutes.Die Tragfähigkeit mit Handgriffen beträgt 140 kg.Enorm schneller Unterdruckaufbau.Individuell höhenverstellbare Handgriffe z.B. auch für Stufenverlegung.Zwei Kurzhebegriffe erleichtern die Abnahme der Platten von hohen Steinstapeln.Die Griffe sind zum Transport schnell auf eine kompakte Größe zusammenklappbar. Leichtbauweise.Durch galvanische Verzinkung dauerhafter Oberflächenschutz. Technische Details Mit langen Handgriffen zum sicheren Verlegen von großen Platten.Mit Einhängeöse und Sicherungskette zur gefahrlosen Verlegung im Hebezeugbetrieb. Technische Eigenschaften Typ: VS-140/200-XLBest.Nr.: 52700016Beschreibung: inkl. Saugplatte 50 kg mit langem Handgriff und EinhängeöseAbmessungen (LxB): 300x250 mmAntrieb (Wechselstrom): 1,5 kWElektr. Spannung (AC): 230 VEigengewicht: 30 kgTragfähigkeit/WLL (-200 mbar): 200 kg
Aufnahme der Geräte mit den Staplerzinken, mit Arretierung auf den Zinken.Abstand zwischen den Glocken 20 mm.Mehrpreis für eine Polyamidbelegung zur schonenderen Behandlung der Rohre auf Anfrage.
Sicherheitsschutznetz optional für die Anwendung der SG-Zange am Hochbaukran. Einfach und schnell lässt sich das Sicherheitsschutznetz an den Handgriffen, die zur Führung der Zange dienen, einhängen.
Schwerer, mehrschichtiger Einsatz am Stapler. Insbesondere in Verbindung mit Stahllamellenbacken, auch geeignet zum Greifen von nicht stahlbandumreiften Verbundsteinpaketen.
Hydraulik-Schläuche Hd Verbindungsschläuche 1 Satz = 2 Stück inkl. Kupplungslosteile zwischen Stapler und Einstecktaschen bzw. Kranausleger. Länge je Schlauch 1.200 mm. Elektromagnetische Umschaltventile ELMV Montiert auf der Zange, falls für „Klemmen“ und „Drehen“ seitens des Staplers nur ein hydraulischer Steuerkreis zur Verfügung steht, inkl. erforderlichem Schaltrelais, ohne elektrische Verbindungsleitungen zum Stapler. Elektromagnetische Umschaltventile ELMV-DZ Damit kann bei Bedarf mit der Doppelzange nur ein Pflastersteinpaket transportiert werden. Ohne elektrische Verbindungsleitung zum Stapler. Montiert auf der Stapler-Anbaudoppelzange STAZ-DZ-II, zur getrennten Steuerung der beiden Einzelzangen. Elektr. Verbindungssatz zwischen STAZ-DZ-II und Gabelstapler Bestehend aus: - Kompl. Elektroinstallation der Stapler-Anbaudoppelzange, Installation der Komponenten am Stapler bauseits. - Spiralkabel zwischen Stapler und Anbaudoppelzange, Steuerungsbox und Bedienelemente. - Rundumleuchte als Warneinrichtung für die Verschiebeausrüstung VA am Kranausleger KA. Sicherheitsventil Montiert auf Zange, falls zweite Freigabefunktion (unbeabsichtigtes Lösen) am Trägergerät nach DIN EN ISO 3691-1 fehlt.

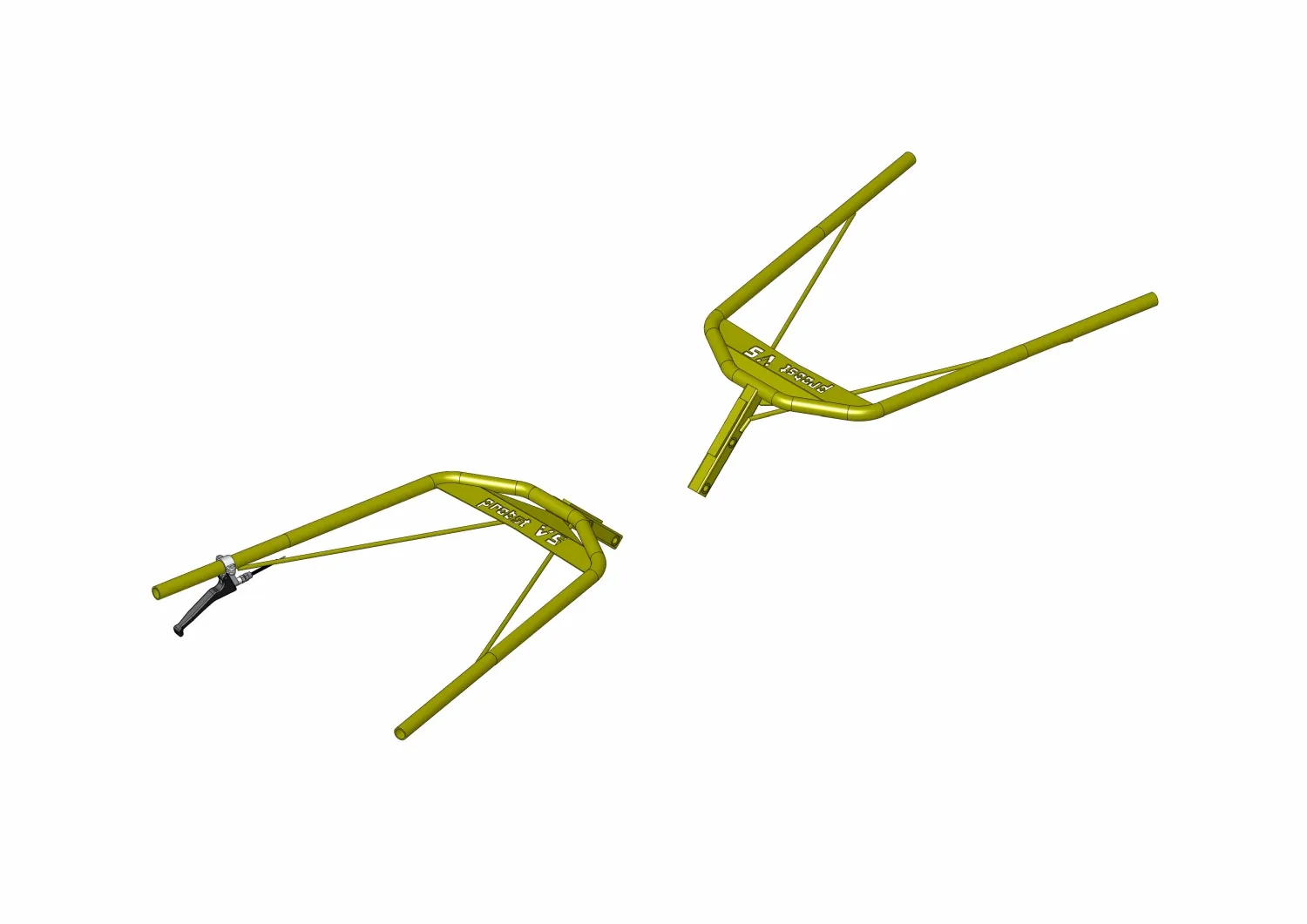

Paar lange Handgriffe für VS-140/200 für bis zu 1,2 m breite Platten
