Probst FXAH-EL-CB

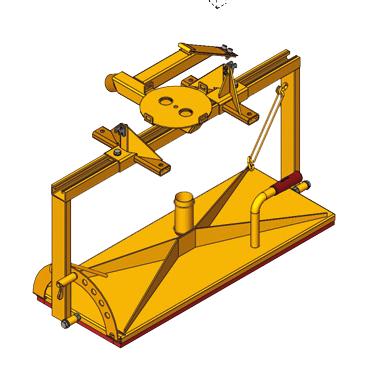

Mit Rückholautomatik ESP-SW-B Speziell entwickelt für die Verlegung von plattenförmigen Elementen, welche senkrecht stehend auf der Baustelle angeliefert werden und horizontal verlegt werden sollen. Steinplatten können senkrecht stehend angesaugt und angehoben werden. Schwenkung in die horizontale Stellung erfolgt frei schwebend, gesteuert über Handhebel. Nach Ablage der Platte in horizontaler Stellung schwenkt die Saugplatte bei erneuter Bedienung des Handhebels automatisch wieder in die vertikale Aufnahmestellung zurück. Horizontale Aufnahme und vertikale Ablage auf Anfrage. Mit freier Schwenkung ESP-SW-F: Speziell entwickelt für die innerbetriebliche Handhabung von Beton- und Natursteinplatten. Bei außermittigem Ansetzen der Saugplatte auf horizontal liegende Steinplatten werden diese beim Anheben gleichzeitig aufgestellt und lassen sich vertikal in eine Transportplatte einstapeln. Bei mittigem Ansetzen der Saugplatte erfolgt kein Schwenkvorgang. Saugplatte läßt sich in verschiedene Winkelstellungen über Federriegel arretieren. Mit integrierter Belüftungseinrichtung für besseres Ablöseverhalten. Betätigung der Belüftungseinrichtung nur bei sicher abgesetzter Last erlaubt! Aufnahme passend für Schnellwechseladapter SWA-200.

Verlegen Sie Platten schnell und präzise mit dem flexibel einsetzbaren AIRLIFT ALX-120.

Normausführung je zwei Reihen Gummimetallschienen. GB2-N: Zwei gleiche Gummischienen 50 x 45 mm.

Mit dem Tragegriff ALX-120-DUO-Set arbeiten Sie zu Zweit in aufrechter Position.

Hydraulik-Schläuche Hd Verbindungsschläuche 1 Satz = 2 Stück inkl. Kupplungslosteile zwischen Stapler und Einstecktaschen bzw. Kranausleger. Länge je Schlauch 1.200 mm. Elektromagnetische Umschaltventile ELMV Montiert auf der Zange, falls für „Klemmen“ und „Drehen“ seitens des Staplers nur ein hydraulischer Steuerkreis zur Verfügung steht, inkl. erforderlichem Schaltrelais, ohne elektrische Verbindungsleitungen zum Stapler. Elektromagnetische Umschaltventile ELMV-DZ Damit kann bei Bedarf mit der Doppelzange nur ein Pflastersteinpaket transportiert werden. Ohne elektrische Verbindungsleitung zum Stapler. Montiert auf der Stapler-Anbaudoppelzange STAZ-DZ-II, zur getrennten Steuerung der beiden Einzelzangen. Elektr. Verbindungssatz zwischen STAZ-DZ-II und Gabelstapler Bestehend aus: - Kompl. Elektroinstallation der Stapler-Anbaudoppelzange, Installation der Komponenten am Stapler bauseits. - Spiralkabel zwischen Stapler und Anbaudoppelzange, Steuerungsbox und Bedienelemente. - Rundumleuchte als Warneinrichtung für die Verschiebeausrüstung VA am Kranausleger KA. Sicherheitsventil Montiert auf Zange, falls zweite Freigabefunktion (unbeabsichtigtes Lösen) am Trägergerät nach DIN EN ISO 3691-1 fehlt.

Längs zur Fahrtrichtung dämpfend durch hydraulischen Dämpfungszylinder, quer zur Fahrtrichtung durch Gummipuffer. PD-V schwere Ausführung mit 2 V-förmig angeordneten Dämpfungszylindern.

Für Boden- und Zwischenteile nach DIN 4052 (550 mm).Durch Lösen des Federriegels und Drehen des Schwenkarmes können auch Muffenteile gegriffen und verlegt werden (625 mm) Weitere Detailinformationen Ein-Mann-Bedienung durch einstellbare Rastposition der Einhängeöse zum Ablösen des Produktes.Mit Ovalring, verwendbar als Auflagefläche und Handgriff.Durch das geringe Eigengewicht kann die Zange auch an kleinen Trägergeräten eingesetzt werden.Durch galvanische Verzinkung dauerhafter Oberflächenschutz. Technische Details Typ: SAZ-UNIBest.Nr.: 54000035Greifbereich: 550/625 mmEigengewicht: 4,1 kgEintauchtiefe: 60 mmTragfähigkeit/WLL: 165 kg

Leichtbauweise, passend für alle Typen, in der Länge beliebig variierbar. Als Greifelemente dienen hochverschleißfeste, austauschbare Gummimetallschienen in geschraubter Ausführung. Schonende Handhabung von empfindlichen Betonprodukten durch dicke Gummiauflage. Gummimetallschiene zweireihig, untere Gummifläche keilförmig zur Verstärkung des Anpressdrucks in der untersten Steinreihe. Einsatzbereiche: Pakete aus großformatigen Betonelementen. Scheibenweise vertikal mit Stahlband umreifte Pflastersteinpakete. Nicht oder nur teilweise umreifte Pflastersteinpakete aus Brettfertigungsanlagen bei einer Greifweite bis zu 700 mm und einer Mindest-Steindicke von 60 mm. Bedingt einsetzbar bei nicht oder nur teilweise umreiften Pflastersteinpaketen aus Mehrlagenfertigern bei einer Greifweite über 700 mm und einer Mindest-Steindicke von 80 mm. GB2-Z: Der Gummi ist auf ein Z-Profil aus Stahlblech als Trägerelement aufgeschraubt. Trägerelement wird mit 2 Zapfen (mit Schraubensicherung) am Zangenkörper befestigt. 1 x Gummischiene 50 x 35 mm. 1 x keilförmige Gummischiene 60 x 40/34 mm.

Leichtbauweise, passend für alle Typen, in der Länge beliebig variierbar. Als Greifelemente dienen hochverschleißfeste, austauschbare Gummimetallschienen in geschraubter Ausführung. Schonende Handhabung von empfindlichen Betonprodukten durch dicke Gummiauflage. Gummimetallschiene zweireihig, untere Gummifläche keilförmig zur Verstärkung des Anpressdrucks in der untersten Steinreihe. Einsatzbereiche: Pakete aus großformatigen Betonelementen. Scheibenweise vertikal mit Stahlband umreifte Pflastersteinpakete. Nicht oder nur teilweise umreifte Pflastersteinpakete aus Brettfertigungsanlagen bei einer Greifweite bis zu 700 mm und einer Mindest-Steindicke von 60 mm. Bedingt einsetzbar bei nicht oder nur teilweise umreiften Pflastersteinpaketen aus Mehrlagenfertigern bei einer Greifweite über 700 mm und einer Mindest-Steindicke von 80 mm.
